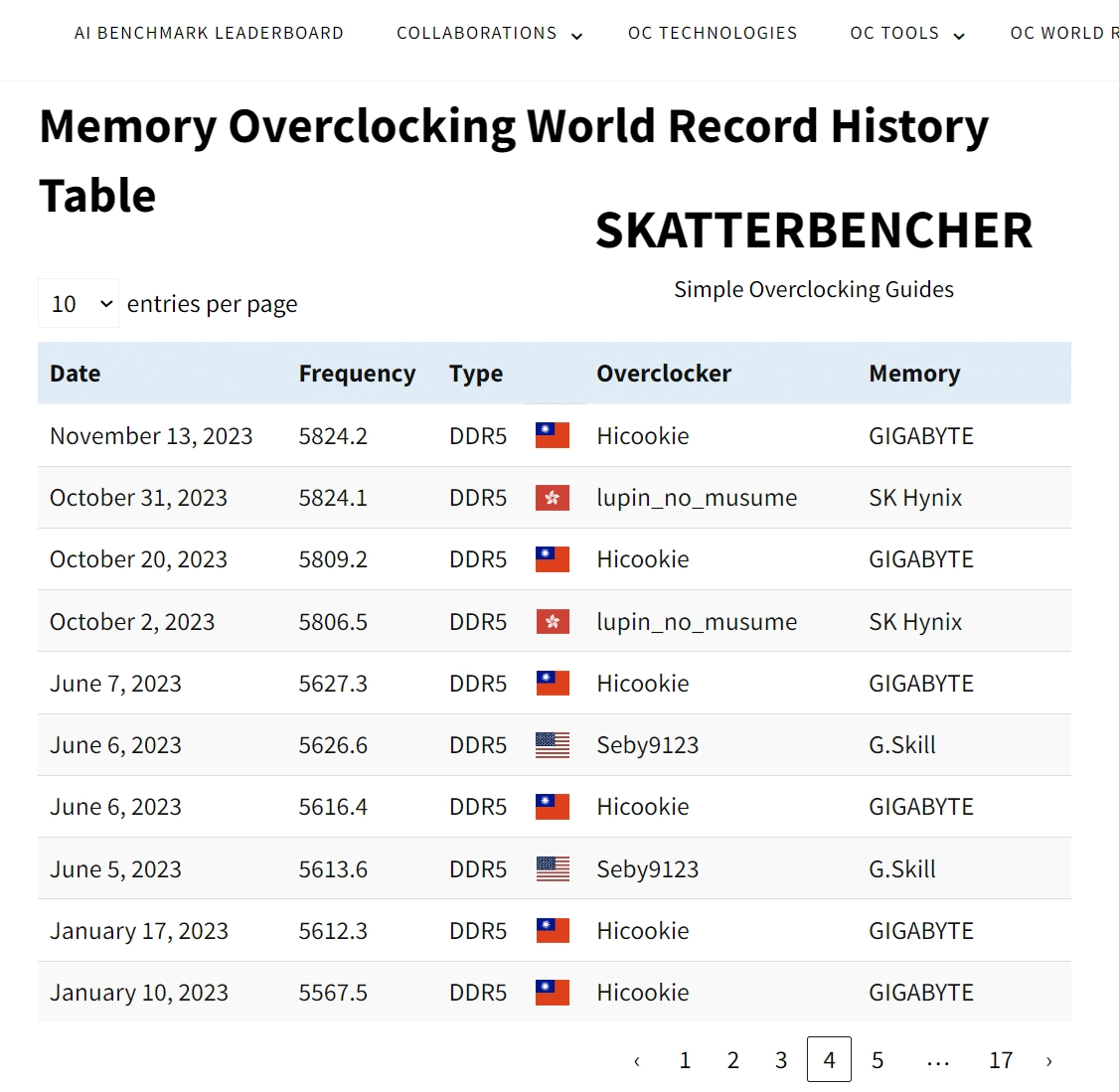

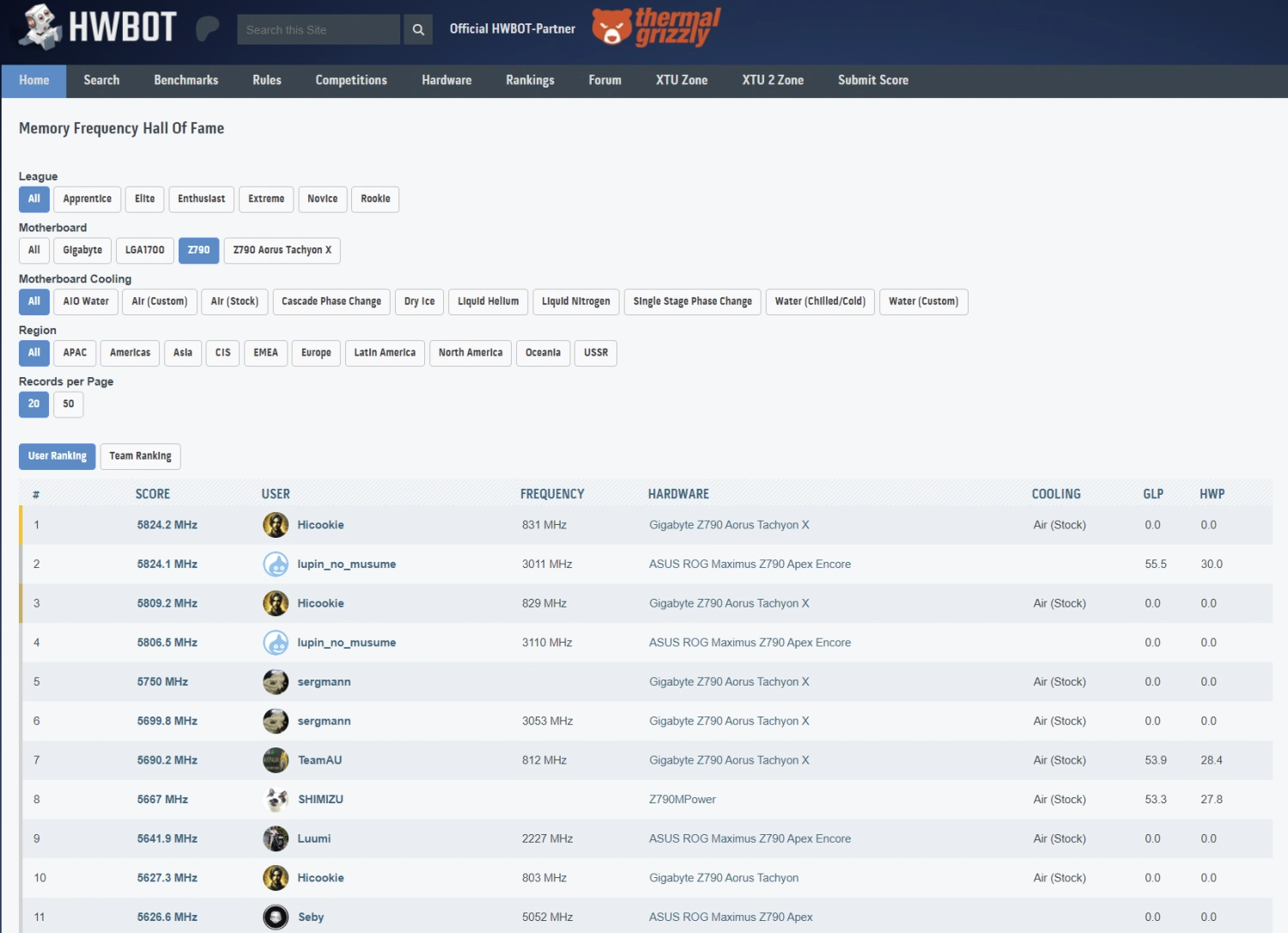

最近,HWBOT DDR5 FREQUENCY 世界紀錄不斷刷新,超頻主機板兩大巨頭華碩和技嘉不斷衝擊世界第一。原來 INTEL 不單有注意到,還來台灣跟技嘉拍攝了一支記錄片見證世界記錄誕生。影片已上傳至 INTEL 的 YOUTUBE 頻道 Intel Technology,標題是 New Memory OC World Record: 13530 MT/s with Gigabyte & Corsair | Talking Tech | Intel Technology (連結)。
技嘉傳奇超頻玩家兼職工程師 HICOOKIE 在影片中,講述 Z890 AORUS TACHYON 由開案到登上世界第一的過程,本文筆者就簡單提一下過程。封面圖片截取自 INTEL 影片。
Z890 AORUS TACHYON ICE 創造超頻新紀錄
CORSAIR x INTEL x GIGABYTE DDR5 13530 MT/s
影片開頭,INTEL 就說在 2025 年 11 月在台灣台北市,聯合技嘉和 CORSAIR 還有頂尖的超頻玩家,一同創造新 DDR5 頻率世界記錄。技嘉那邊的代表是我們熟悉的 HICOOKIE,他在技嘉的職位為 DEPUTY DIRECTOR,主管主機板性能部門。這次技嘉也找來其他超頻玩家協助奪取世界第一,那是跟 HICOOKIE 合作無間的德國搭檔 SERGMANN SERGEJ LUYK 。
為衝擊記憶體頻率世界記錄,技嘉測試了超過一百顆 CPU。HICOOKIE 表示,要找出適合挑戰記憶體頻率的 CPU 其實不容易,每顆 CPU 的特性都不太一樣,只能一顆一顆放到主機板逐個測試。記憶體的前期工作也一樣,SERGMANN 摸了約二十條記憶體。最後還要能讓 CPU 與 記憶體順利搭配起來,SERGMANN 形容為 THE RIGHT CPU FOR THIS SPECIFIC DIMM。當然,兩人均認為 GIGABYTE Z890 AORUS TACHYON ICE 是最好的主機板,可創造最高的 DDR5 頻率。
為什麼 HICOOKIE 認為 Z890 AORUS TACHYON ICE 是最佳的極限超頻主機板呢?HICOOKIE 首次揭露整個開案和研發的細節,並提到 Z890 AORUS TACHYON ICE 是內部開案中,唯一不設預算上限的板子,一切只為極限而生。技嘉在開發過程中,有設計出多達 20 種 PCB 佈線和佈局,並進行大量模疑測試,以及實際測試。
筆者註:
- Z890 AORUS TACHYON ICE 的正式上市時間遠比 Z890 首發時間晚。

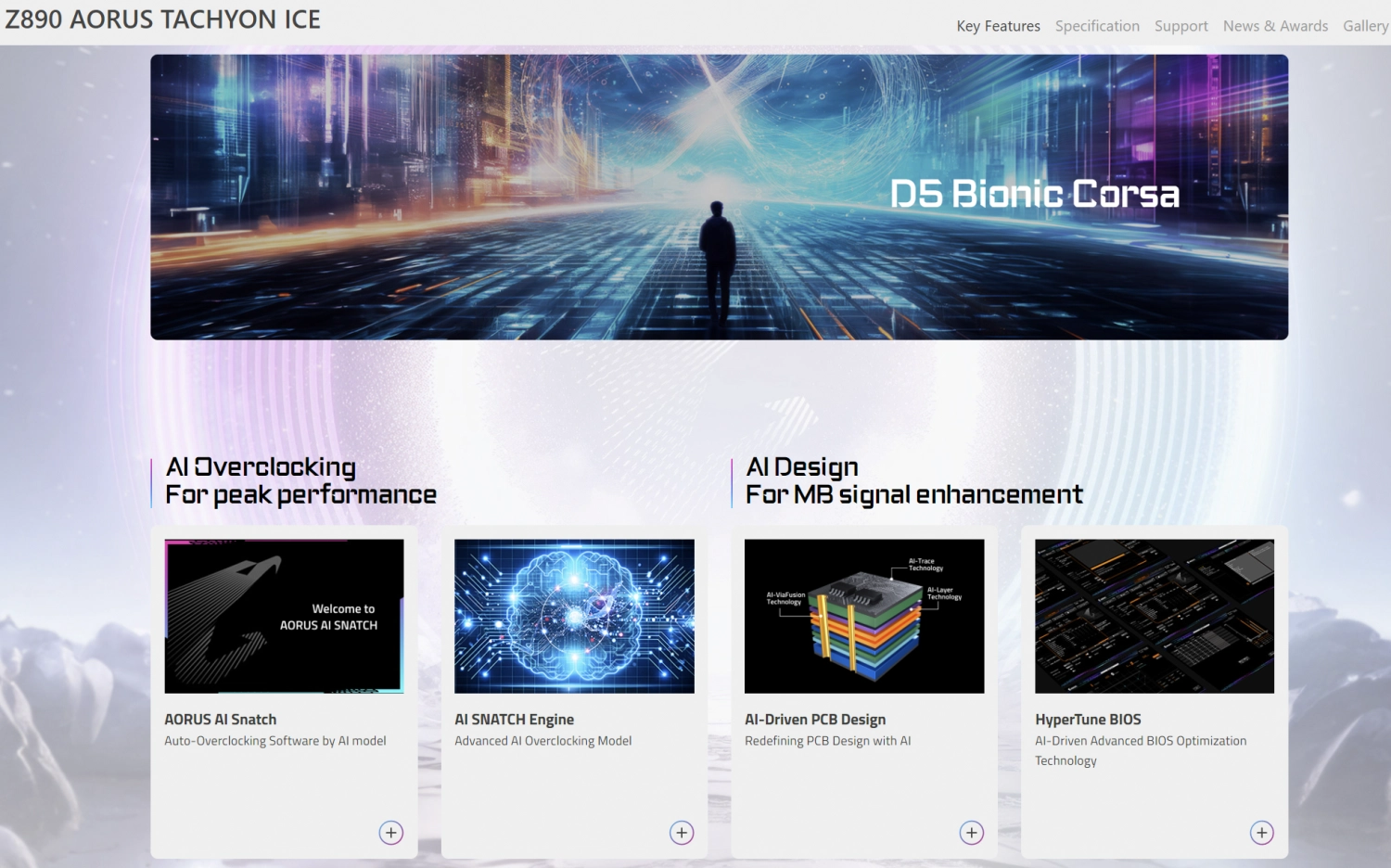

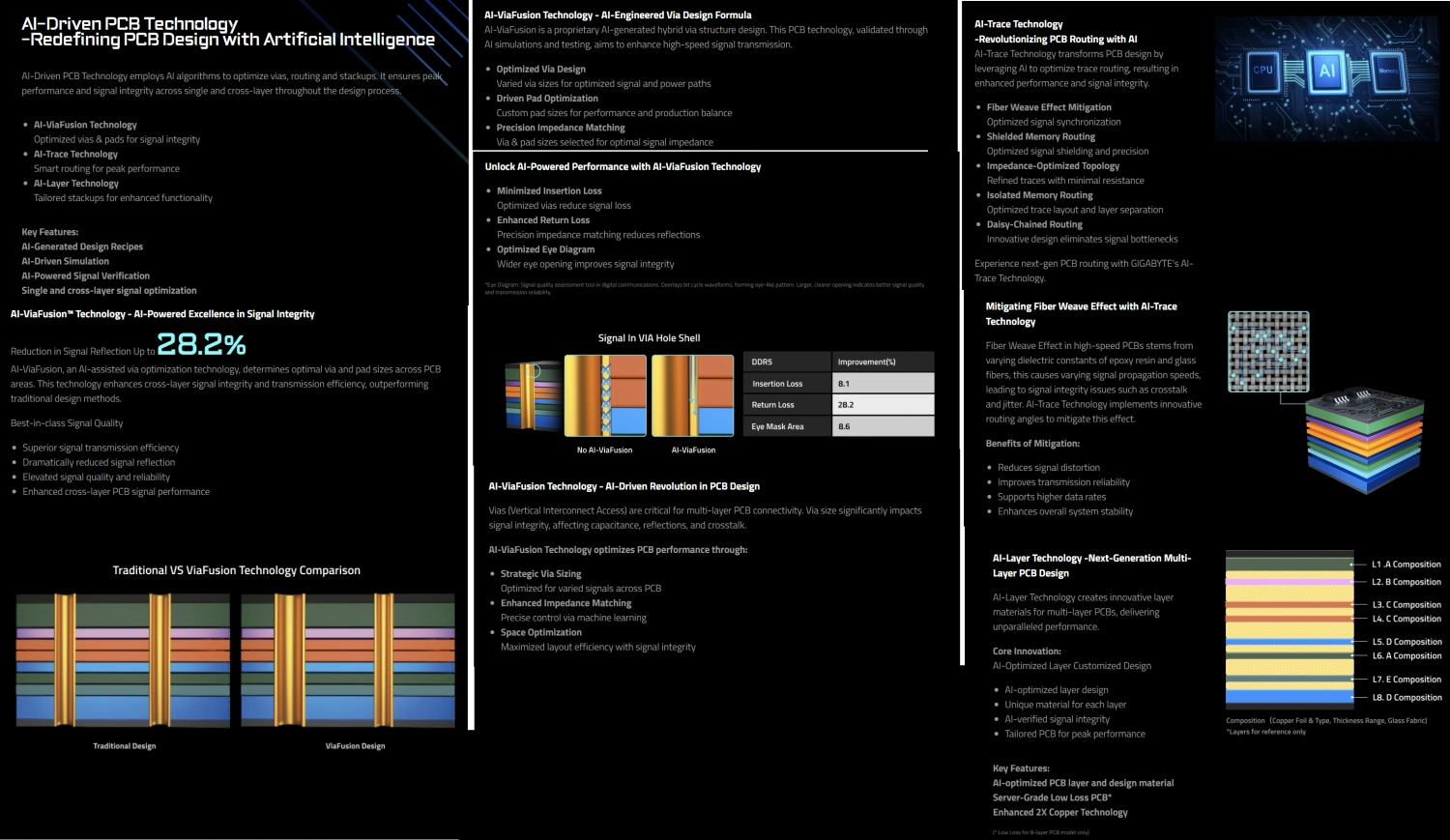

- 在官方產品頁面中 (連結),技嘉有詳細介紹關於 PCB 佈線研發、測試、模疑測試等部份 (D5 BIONIC CORSA)。

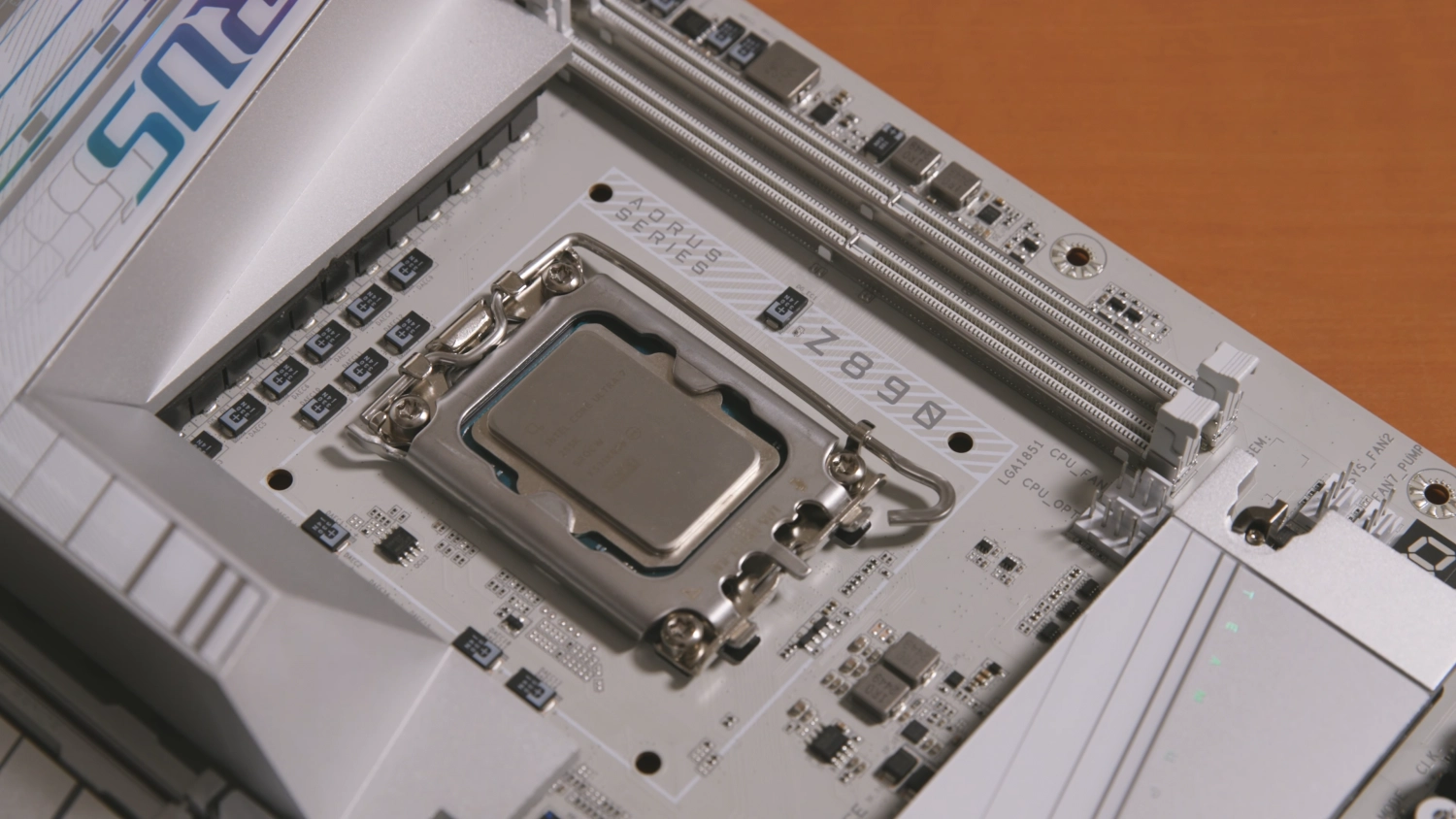

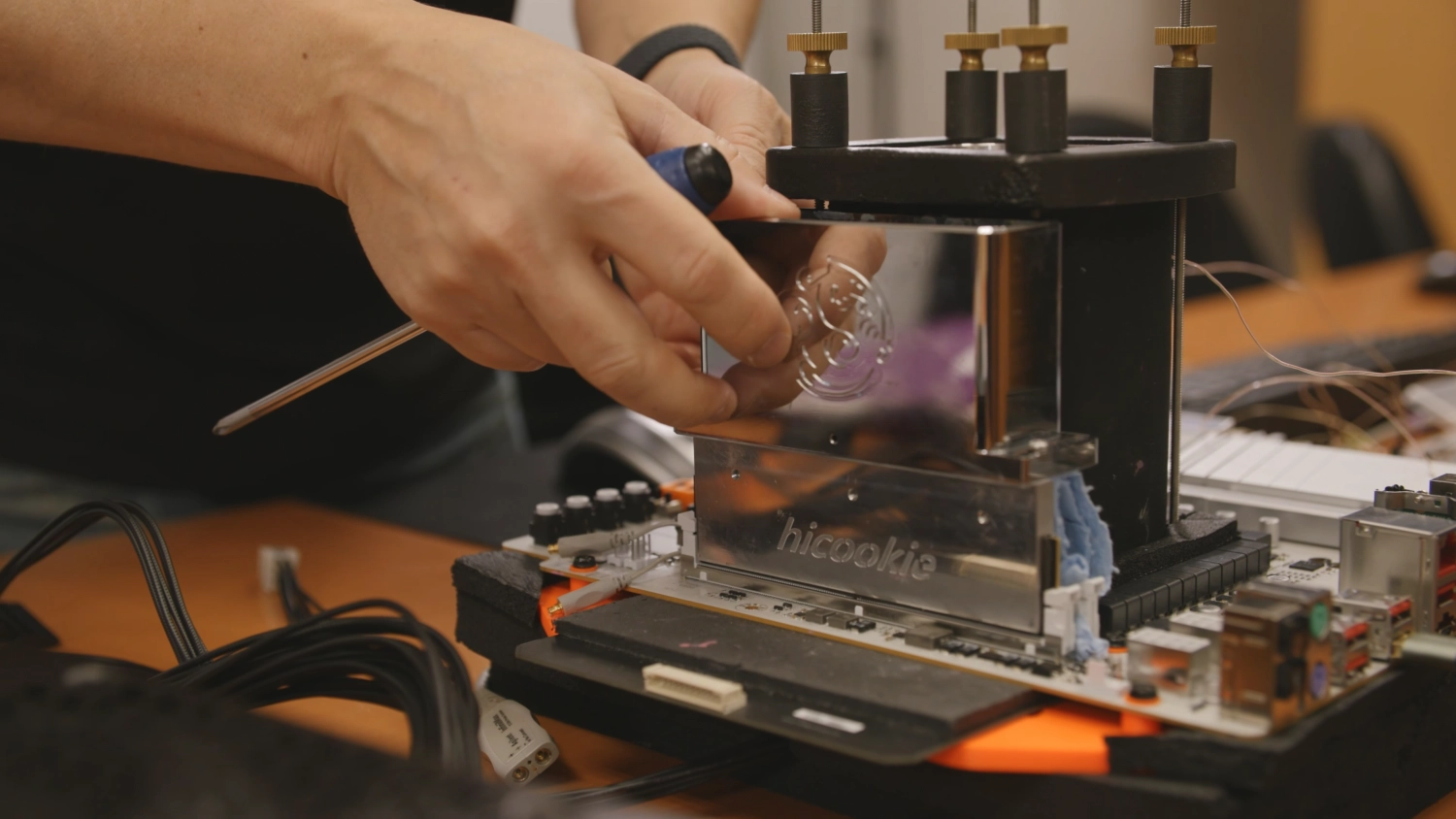

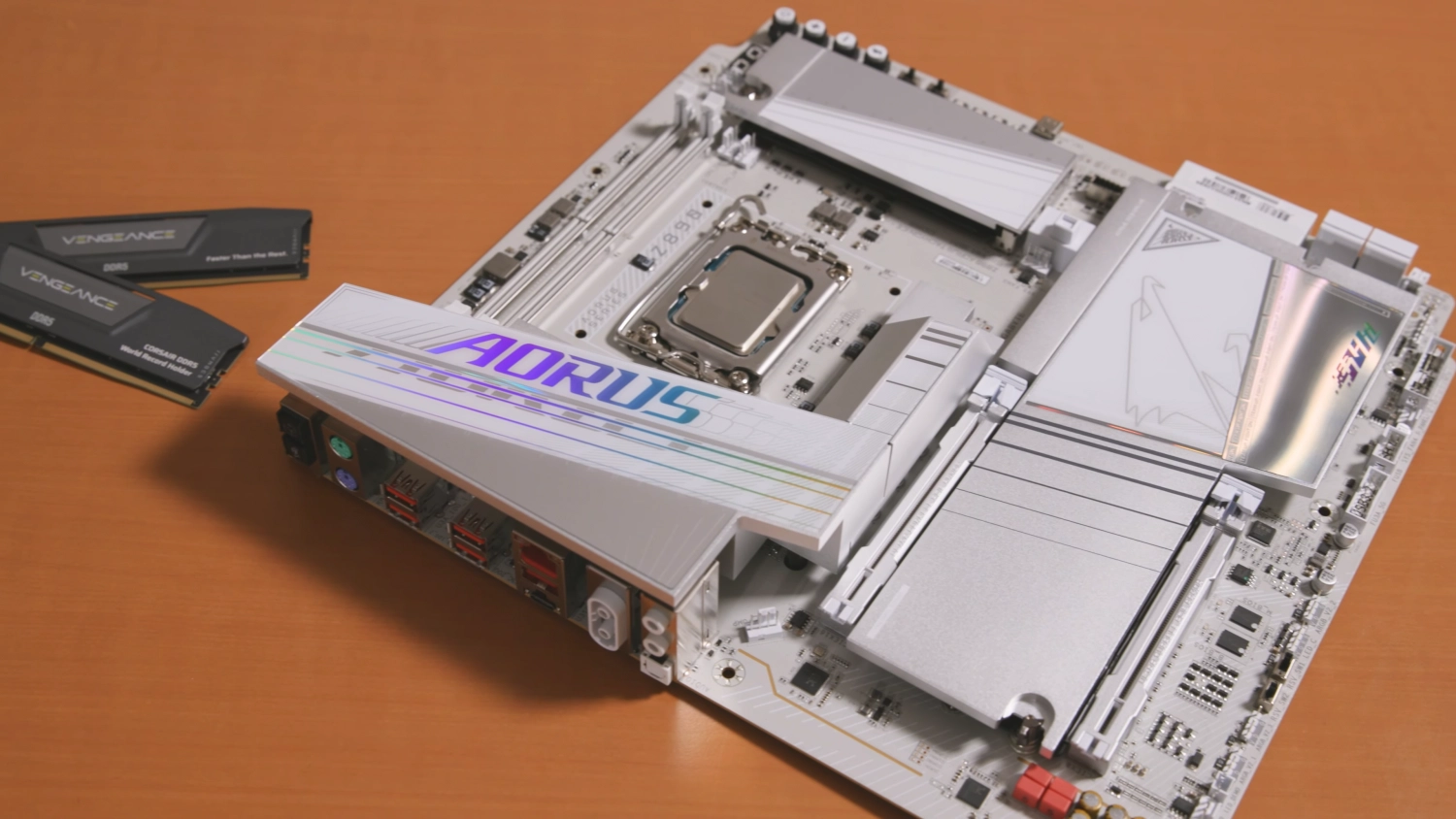

除了白色 PCB,Z890 AORUS TACHYON ICE 最為獨特的設計相信就是 CPU + DIMM 同時轉向 90 度,使記憶體插槽於 PCB 的位置由傳統的右邊變為上方。HICOOKIE 解釋這種佈局有助極限超頻時的操作,也避開了 ATX24PIN 和其他附近電路所帶來的影響。為了追求最佳結果,HICOOKIE 甚至自行設計應用 LN2 的記憶體散熱器。針對 LN2 極限超頻的防護,除了妥善把插槽包起來,在主機板 CPU 插槽和記憶體插槽的底部,技嘉也有加入額外的加熱板,防止 PCB 冷凝和插槽內出現液體。
筆者註:
- ATX24PIN 被放到 ATX 第 1 槽之下 (PCB 下半部份),而非傳統的 PCB 右上位置。
- PCB 右上方的空間讓給一系列技嘉超頻按鍵和切換。
- 因此,PCB 上方橫向佈置的記憶體插槽,遠離 ATX24PIN (12V / 3.3V),插槽之上僅有 VDD2 與 5V VDIMM 等必要電路。
- 關於 Z890 AORUS TACHYON ICE 的開箱介紹,可參考台灣 PC UNBOXING 的文章 (連結)。

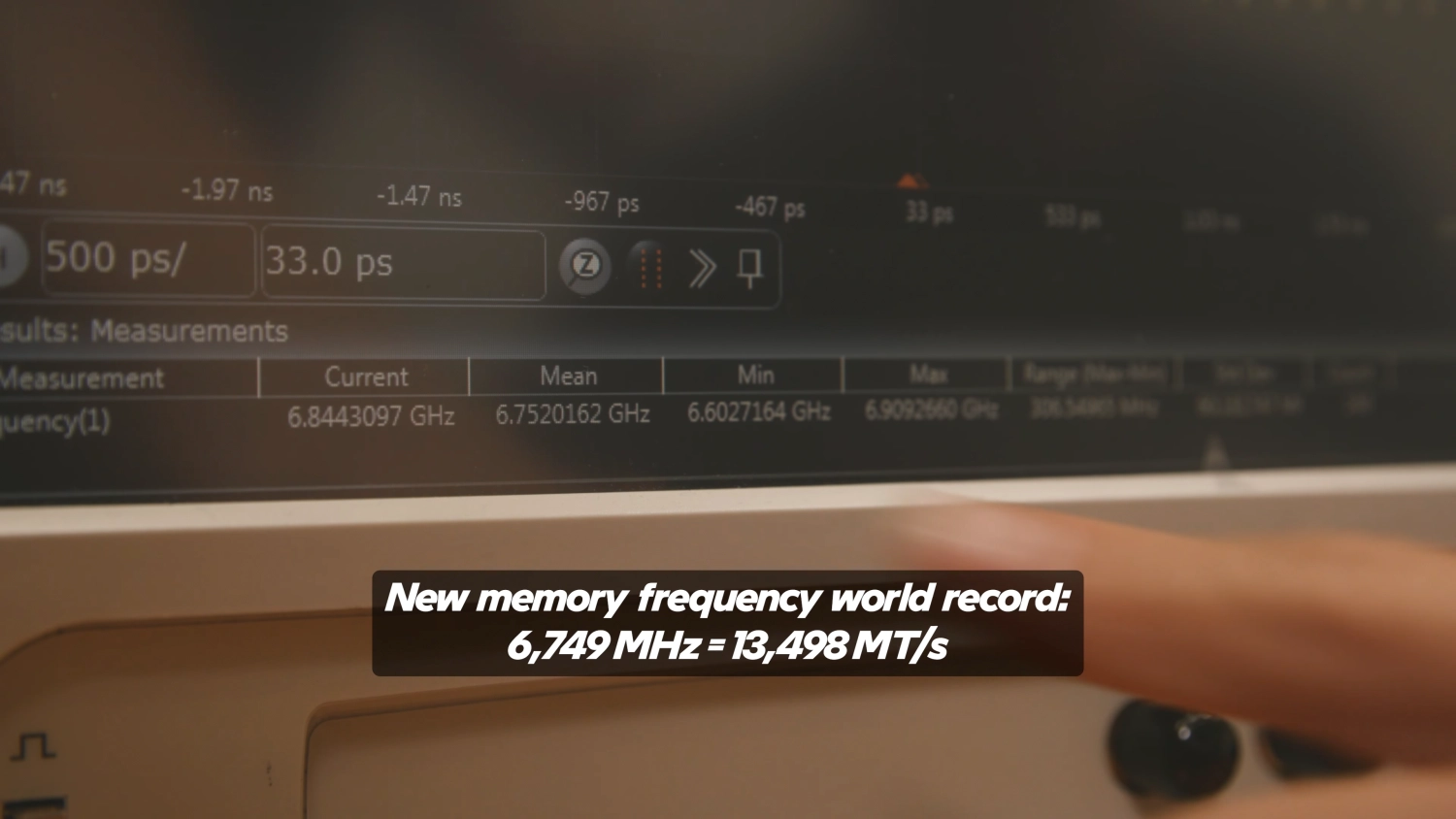

最終,HICOOKIE 團隊在 INTEL 見證下,達成當時的新世界記錄 DDR5-13498。技嘉甚至成功以示波器抓取 6.752 GHz 的成績,可能也是 Z890 已公開的示波器頻率之中最高的一次。

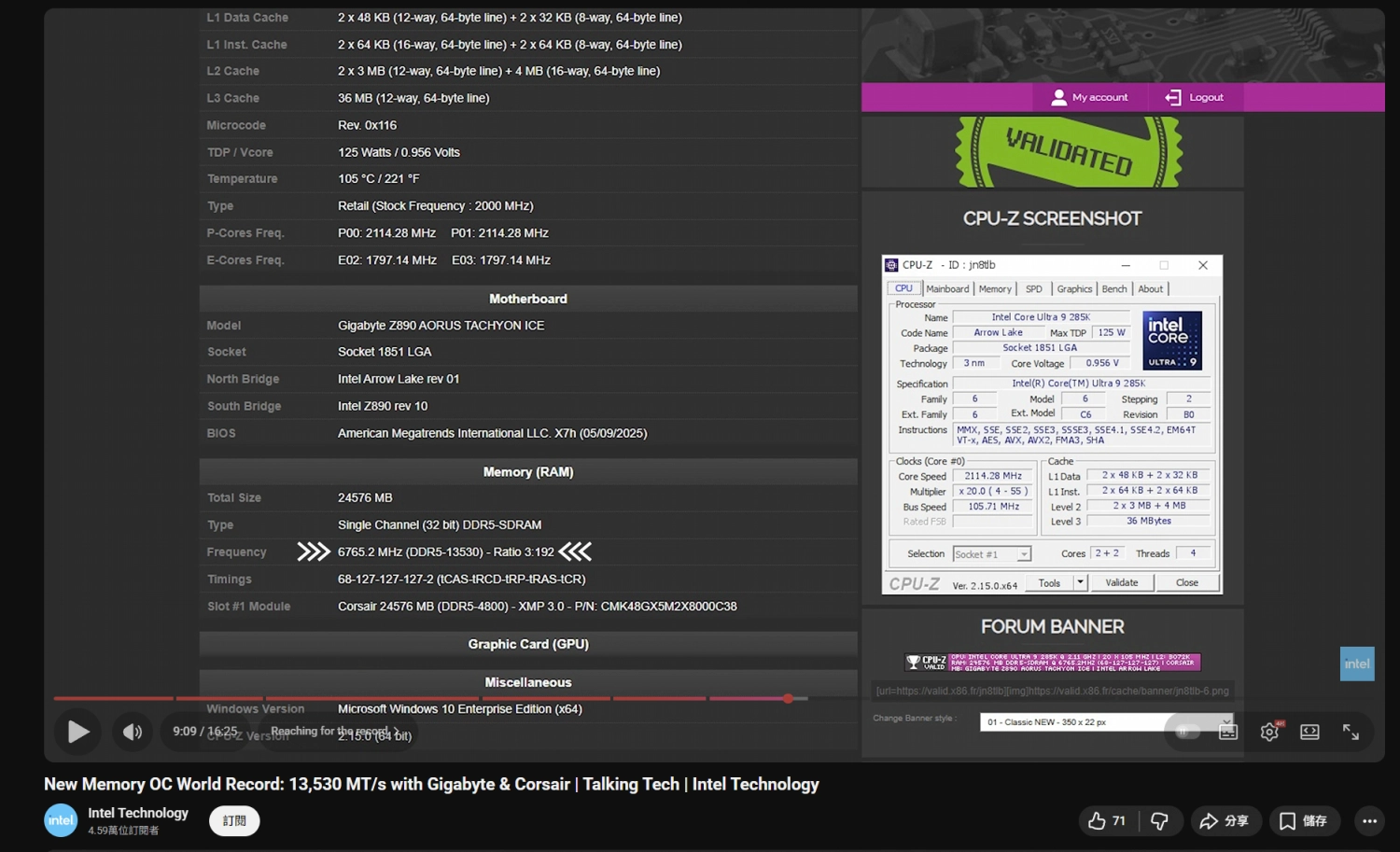

SERGMANN 也沒有停下來,最終再創新高,將 DDR5 頻率推至 DDR5-13530。
HICOOKIE 指出,從 Z790 到 Z890,僅一代改變已把 DDR5 頻率從約 11000 MT/s 推至突破 13000 MT/s,背後當然是 INTEL ARROW LAKE IMC 足夠強大。
筆者註:

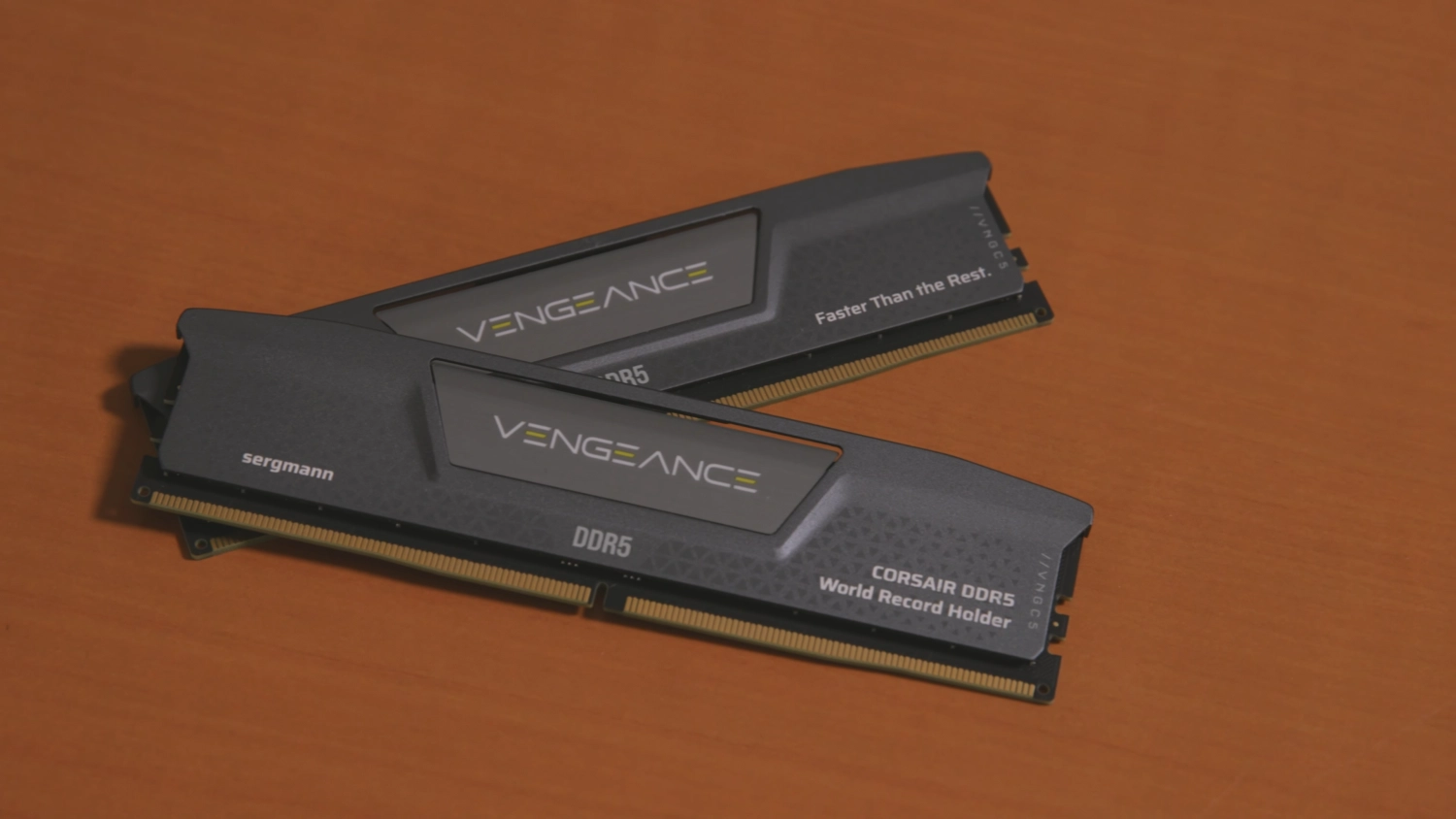

INTEL PLATFORM ENGINEER THUNDER CHUNG 再次重申,INTEL 支持 OVERCLOCKING,超頻意味更強大的性能,INTEL 深明使用者的期盼。CORSAIR SENIOR DRAM TECHNICAL MARKETING MANAGER SOFOKLIS OIKONOMOU 表示,自家 VENGEANCE DDR5 就是為 INTEL Z890 平台超頻而生。CORSAIR 由衷支持超頻,由管理層到前線製造均致力造出最強大的超頻記憶體。
對於超頻的看法,CORSAIR 認為超頻除了可展示自家產品的實力,更可將超頻所學到的應用到產品開發,設計出更好的產品。CORSAIR 認為這次達成新世界記錄,全賴各方背後不斷努力,INTEL 也認同超頻記錄對 INTEL 來說非常重要。這反映技嘉背後有整個行業生態圈互為配合,不斷挑戰自己,共創佳績。
就 HICOOKIE 於影片中提到,技嘉把 Z890 AORUS TACHYON ICE 的記憶體插槽放在 PCB 上方的原因,筆者請教 HICOOKIE 關於這種佈局的優勢。HICOOKIE 指出,把 DIMM SLOT 移至 PCB 上方,是一種極限超頻友善設計。由於 PCB 右側上半部份距離 CPU 插座和記憶體插槽較遠,這可避免以往在極限超頻 (倒 LN2) 時讓 ATX24PIN 和各種 OC BUTTON 凍結。第二,當記憶體插槽放在 PCB 上方時,這可配合機殼風道,相對更容易帶走廢熱。HICOOKIE 強調,在傳統佈局中,靠近 CPU 插槽的記憶體往往會更熱,所以把記憶體由上下擺放更變為橫向擺放,有助靠近 CPU 插槽的那根記憶體散熱。最後是這種佈局建立出獨立的記憶體區域,可避免其他元件的電磁干擾。

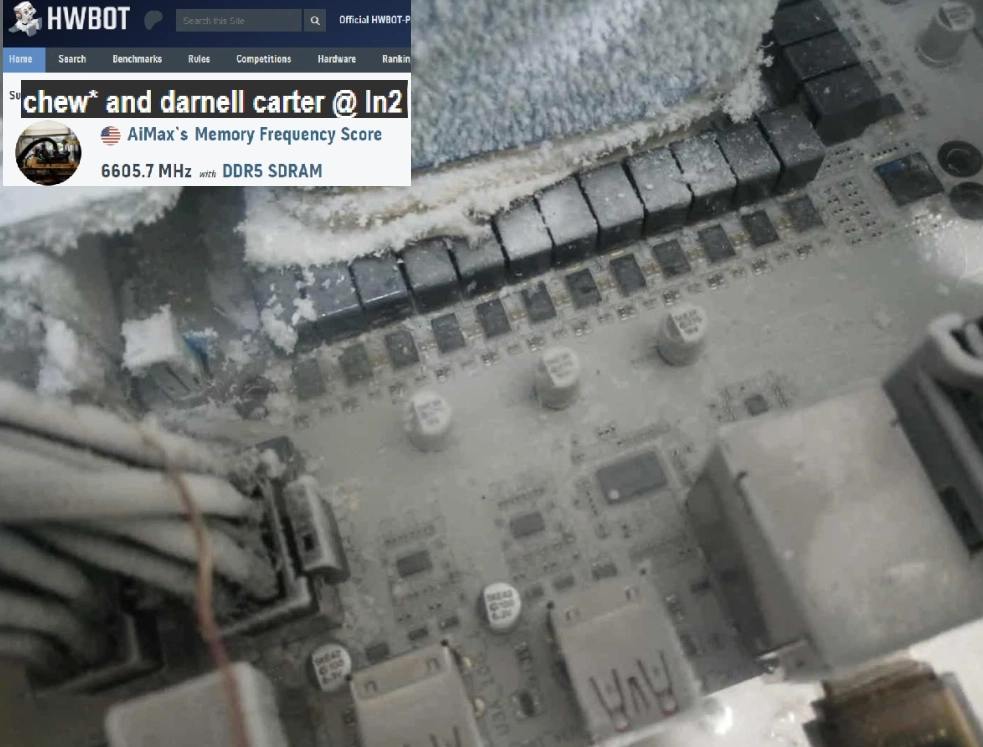

筆者於 HWBOT 找到一些圖片 (連結),從中可看到當在倒 LN2 的時候,如果沒有使用加熱裝置,附近的 PCB 溫度也會急降,PCB 表面結霜。
由 LGA 1700 至 LGA 1851,技嘉 AORUS TACHYON 系列均取得耀眼成績。筆者感謝 HICOOKIE 解釋更多設計細節和考量。在此之前,筆者認為若倒過來看,值得一問的是為何技嘉如此冒進大改佈局,在全新平台上重新投入大量研發成本。從影片中可看到,超頻也是在反映一種態度,這三家不斷嘗試挑戰自我,遇到困難也沒放棄,最終共同推高世界記錄。
