ASUS 提出合併顯示卡 PEG 12V 觸點，75W 供電變 250W？

BILIBILI 頻道 普普通通 Tony大叔 在九月的時候，發佈一支影片，講述 ASUS 正在嘗試提高顯示卡的 PEG 供電功率 (連結)，希望做到 250W 的顯示卡無須接外部供電 (PCIe 6PIN / 8PIN / 16PIN)。華碩提出的改進包括合併顯示卡 PEG 12V 供電觸點，和增強 PCIe 插槽 PEG 的針腳觸點。影片中有展示一款 TUF RTX 5060 TI 工程樣品，成功在不接外部供電線材的情況下，光靠主機板專為 PEG 供電的 8PIN，實現 250W 穩定燒機。顯示卡從此無需外接線材，不過實際上線材只是轉移至主機板上。

TONY 在影片中還提及一些很有趣的觀點，下面跟各位分享一下。

ASUS 新的顯示卡免外接供電設計有搞頭嗎？

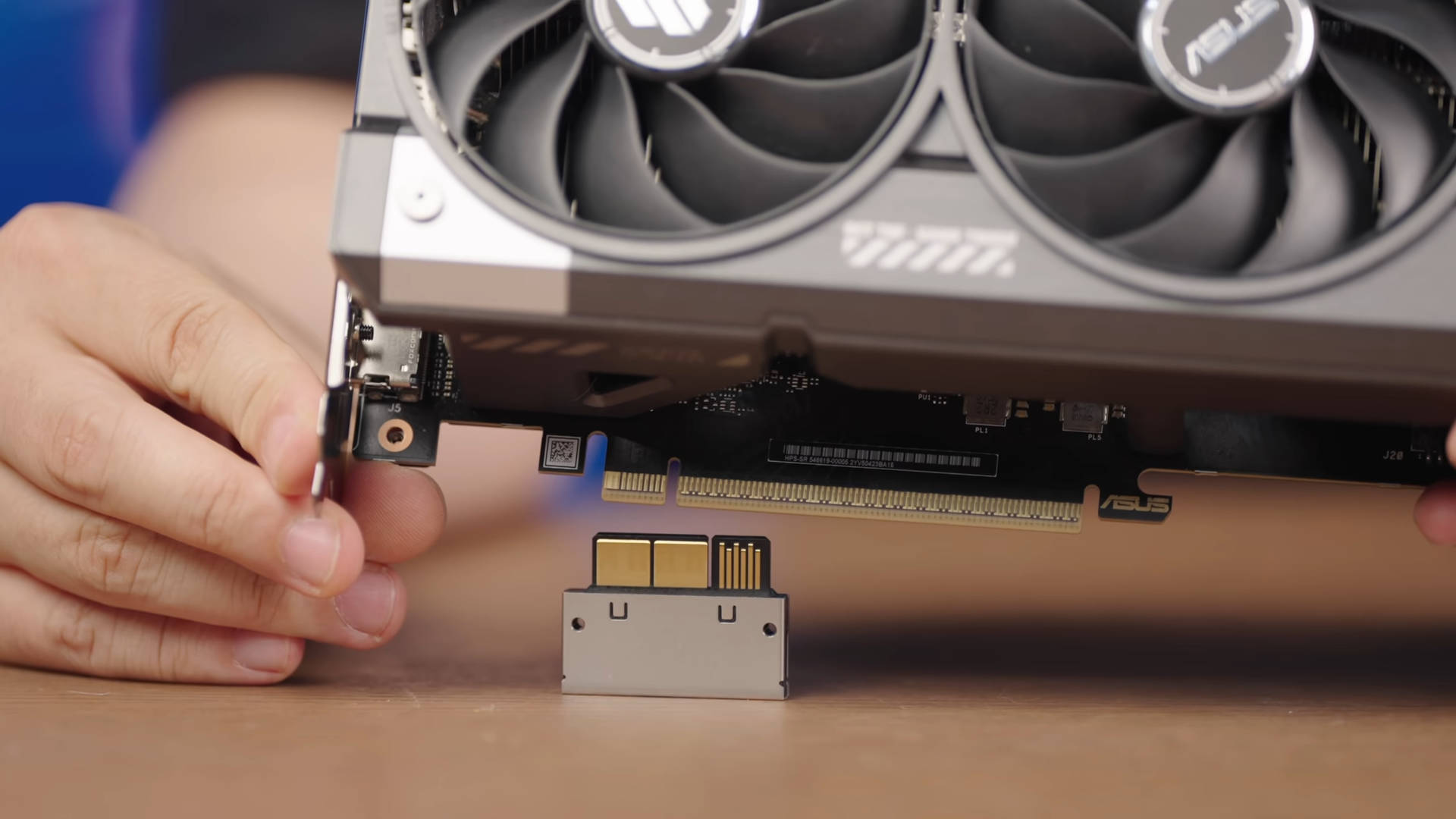

影片中 TONY 大叔有展示工程樣品的細節，雖然 AB 面好像有點亂，但重點還是在於 12V 的處理。先看顯示卡的部份，金手指的觸點中，PEG 12V 供電的部份華碩有將 5 根觸點分別合起來，有別於一根一觸點的普遍做法。

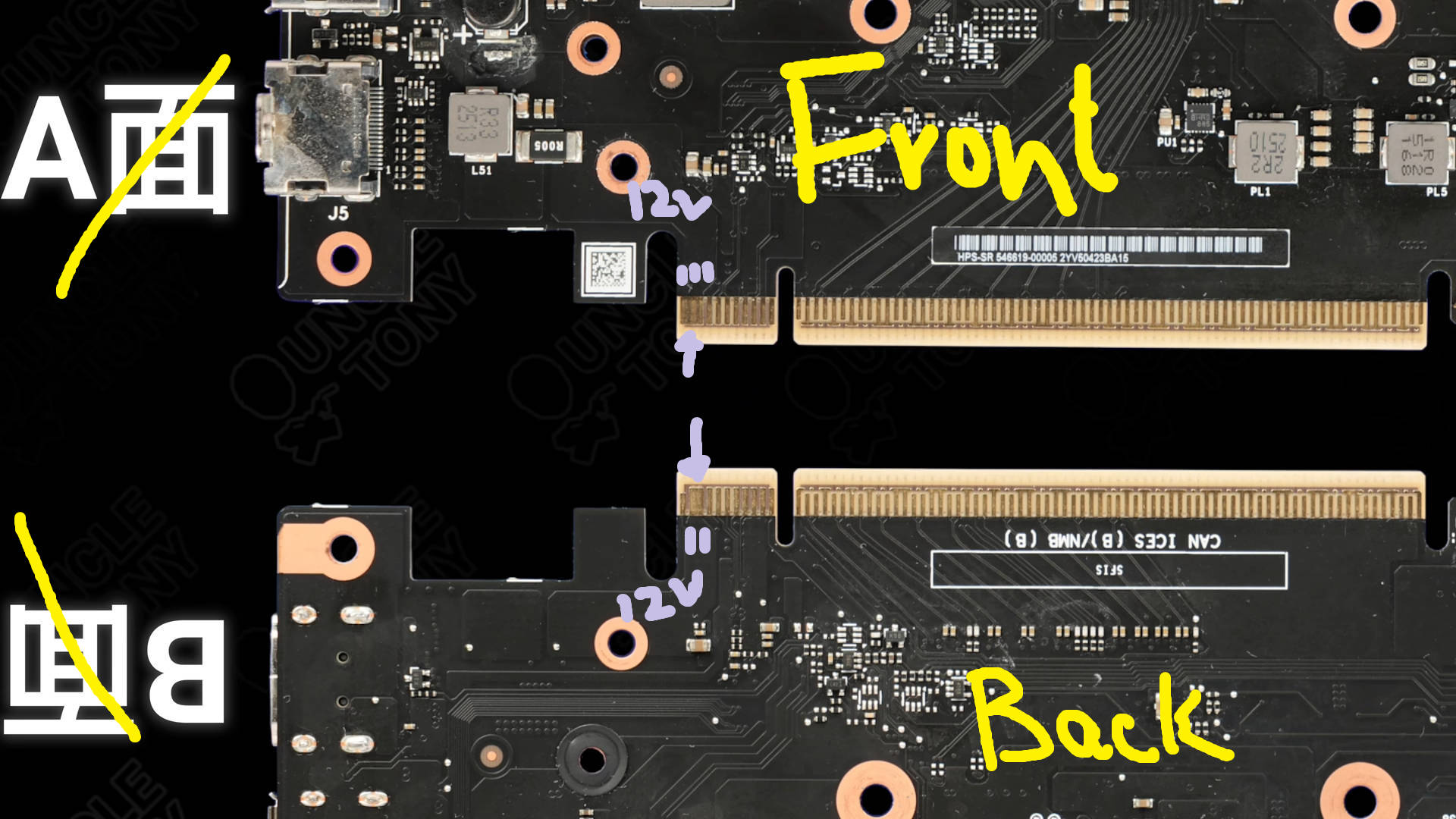

在顯示卡核心那一面，3 根 12V 觸點有被合併為一整塊大觸點；在背面 PCB，原有的 2 根 12V 觸點，現被合為同一塊大觸點。把相鄰的觸點接起來，可擴大銅箔面積，提高負載功率。

TONY 大叔在影片中，提到顯示卡上有很多 PCIe PIN 並沒啟用，所以想把空的利用一下。不過筆者所看到的資料，一般顯示卡還是有接滿這 5 根 PEG 12V。

這種合併觸點的做法，其實更像是由 ADVANCED BTF 那邊搬過來，ADVANCED BTF 是華碩自家的規範，目測有比較厚一點。不過為了相容性，TONY 大叔指出華碩並沒有改變 PCIe 物理規格。

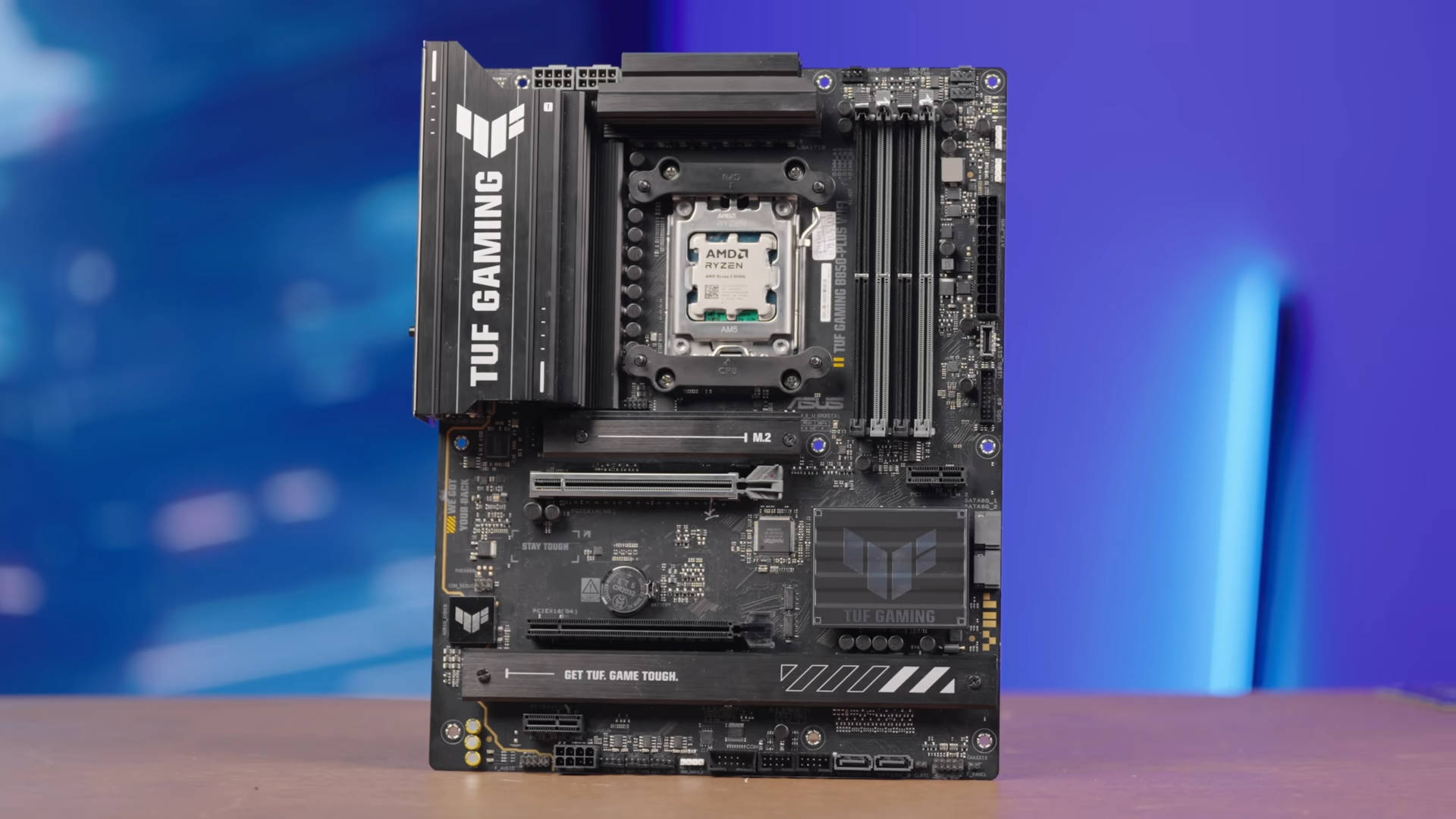

TONY 大叔所使用的主機板也很有趣，顯然不是正式零售版，不然在記憶體插槽之下不應該出現一根疑似是 PCIe X1 的插槽。

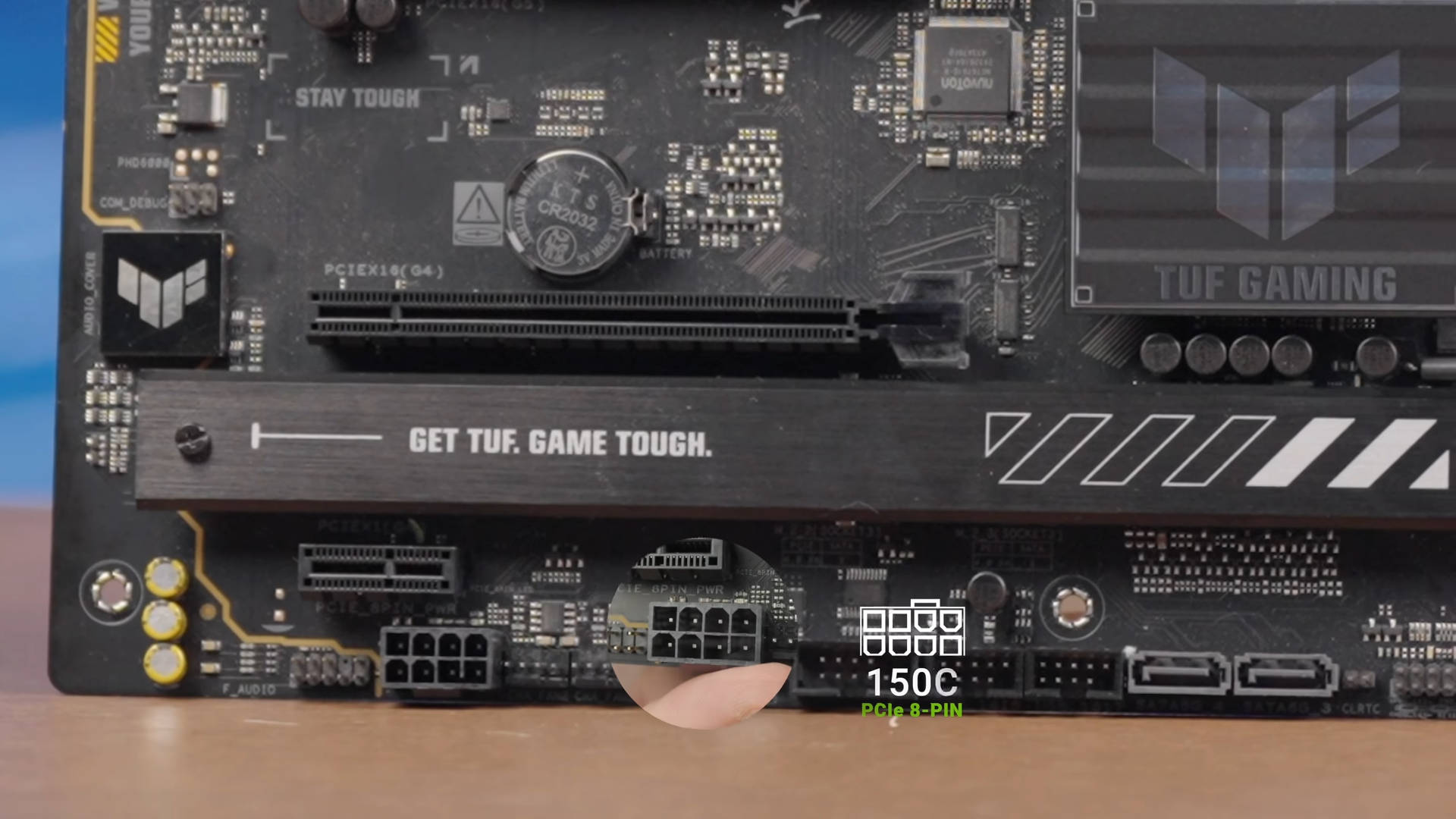

TONY 大叔解釋，以往的 PCIe 插槽供電部份，由主機板的 ATX 24PIN 負責。ATX 24PIN 僅有 2 組 12V 針腳，要推單槽 250W 加上其他 12V 電路是肯定不夠用。因此華碩為了配合顯示卡觸點的改進，便在主機板上新增一個標準的 PCIe 8PIN 向該 PCIe 插槽供電。

這邊有趣的問題來了，是 PCIe 8PIN + ATX 24PIN 共同負責 250W，還是 PCIe 8PIN 完全取代 ATX 24PIN 自行向該特規插槽提供 250W？答案筆者也不知道，影片中好像沒提到。其實是沒差，在這兩種方式下，該 PCIe 8PIN 還是超出 150W 的規範，不然怎可能做到顯示卡 250W 無外接供電，難道靠 DP 嗎？

其實 TONY 大叔一早就開宗明義，提到華碩就是要挑戰 PCIe 規範。PCIe 8PIN 取 150W 只是一個規範，不代表 PCIe 8PIN 本身的供電能力上限。一般的 PCIe 8PIN 用上 7.5A 針腳，加上電供線材為 18AWG，也應該足以撐到 250W，除非品質太爛。要是用上 HCS 10A PIN (例如 ASUS PROCOOL II) 和 16AWG，300W 應該是輕輕鬆鬆。

註：據了解，華碩目前的設計方向是 PCIe 8PIN 150W + ATX24PIN 75W，並未有打算從 PCIe 8PIN 取 >150W

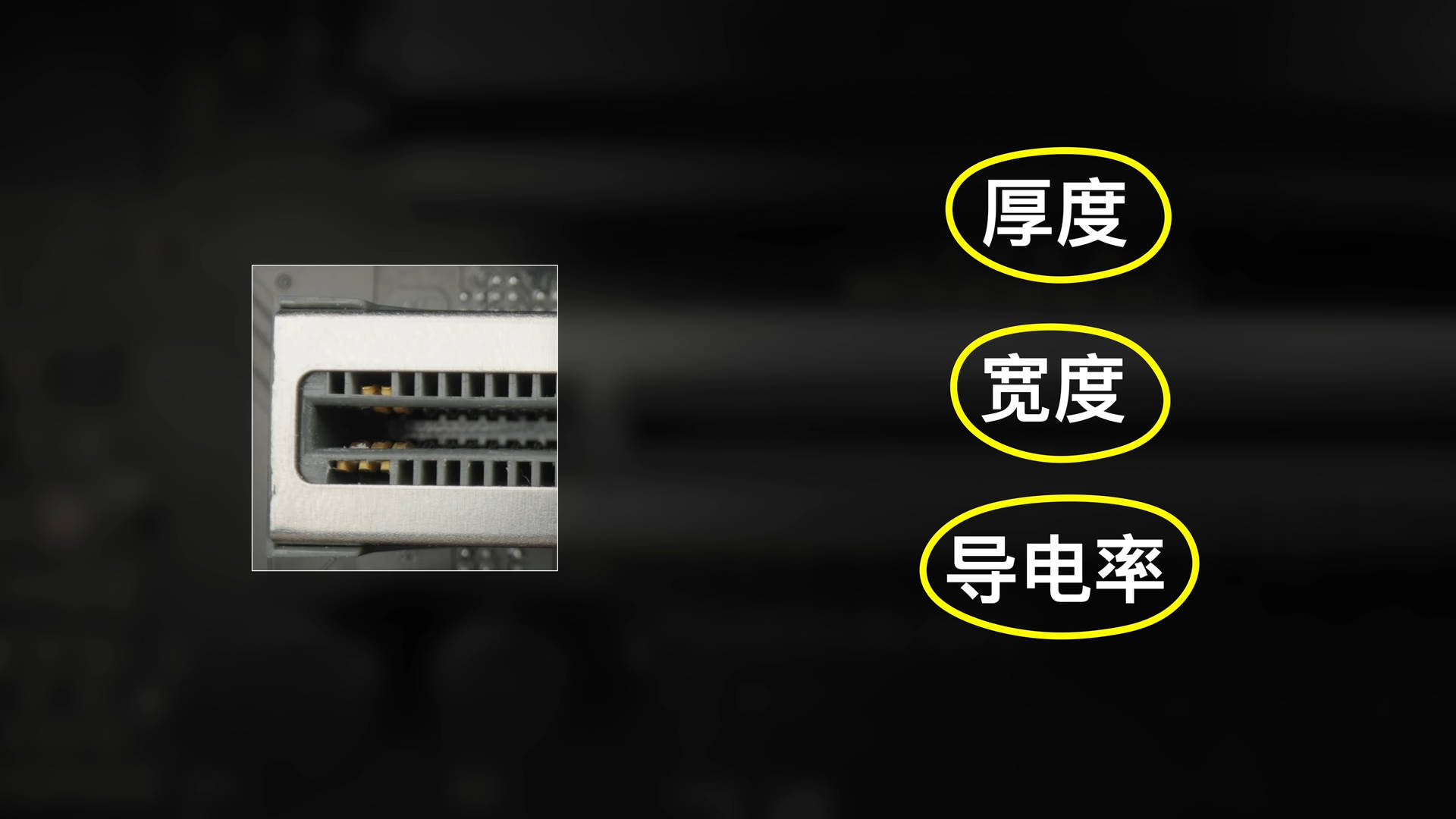

該 250W PCIe 特規插槽的細節，影片中也有提及。TONY 大叔指出在維持 PCIe 物理規範以滿足相容性的情況下，華碩選擇加厚、加寬以及改用導電率更高的金屬材料，來提高插槽 PEG 導電能力。細看下，華碩好像並沒有把插槽內部的金屬針腳同樣合併起來，依頂部來看還是 5 根 PIN。

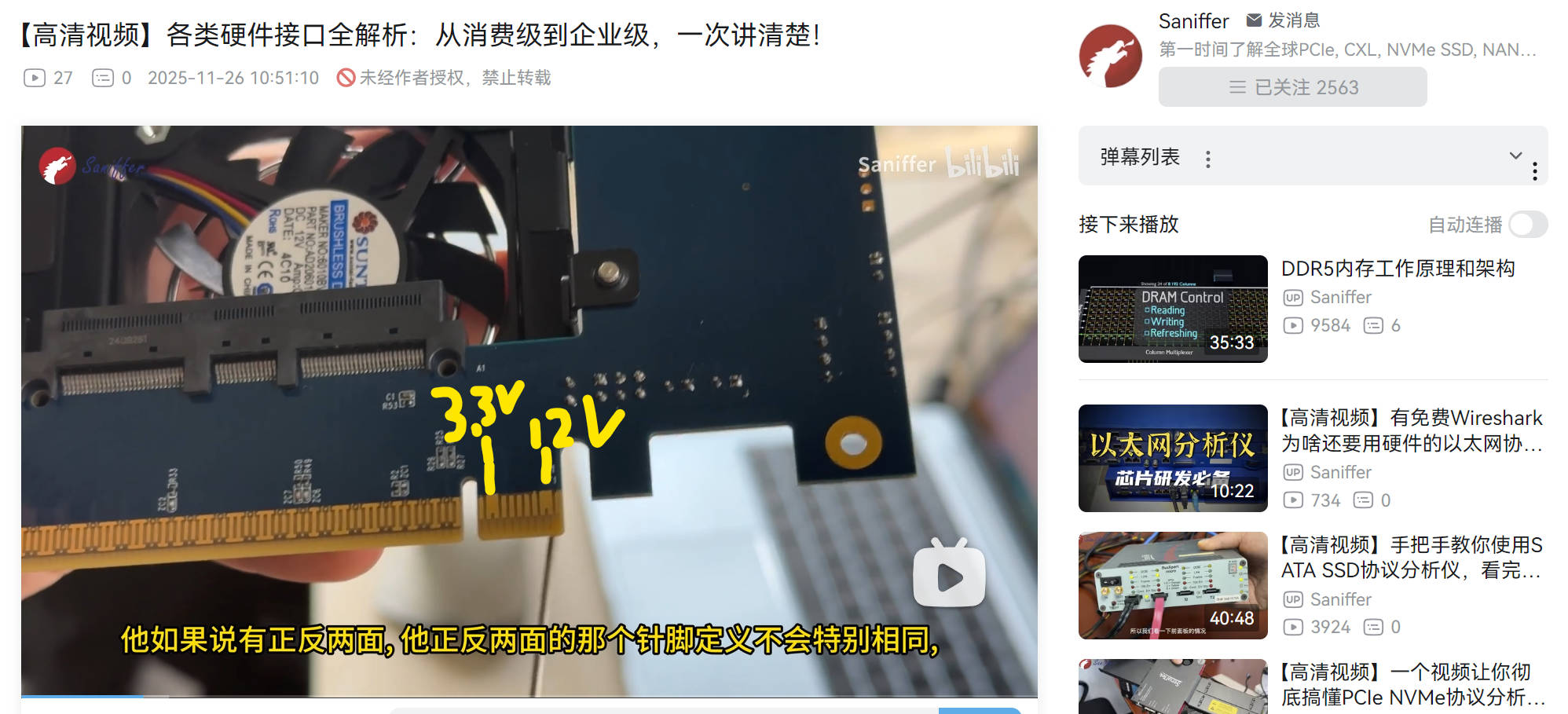

實際上，筆者在一些其他廠商的 PCIe ADD IN CARD 中，也有看到類似的金手指觸點合併設計。BILIBILI 頻道 Saniffer 近日上傳影片講解各種硬體埠口 (連結)，當中就有展示合併 12V 的 PEG 金手指設計，其實就連 3.3V 也合起來了。不過據 Saniffer 解釋，他們家 AIC 把 12V 觸點長這樣的原因，似乎不是為了提高 PEG 供電能力 (>75W)，而是跟防呆有關。筆者也有看過一些 PCIe AIC 轉接卡 (USB、SAS、RJ45、U.2) 上看到類似的 12V 金手指觸點合併設計。

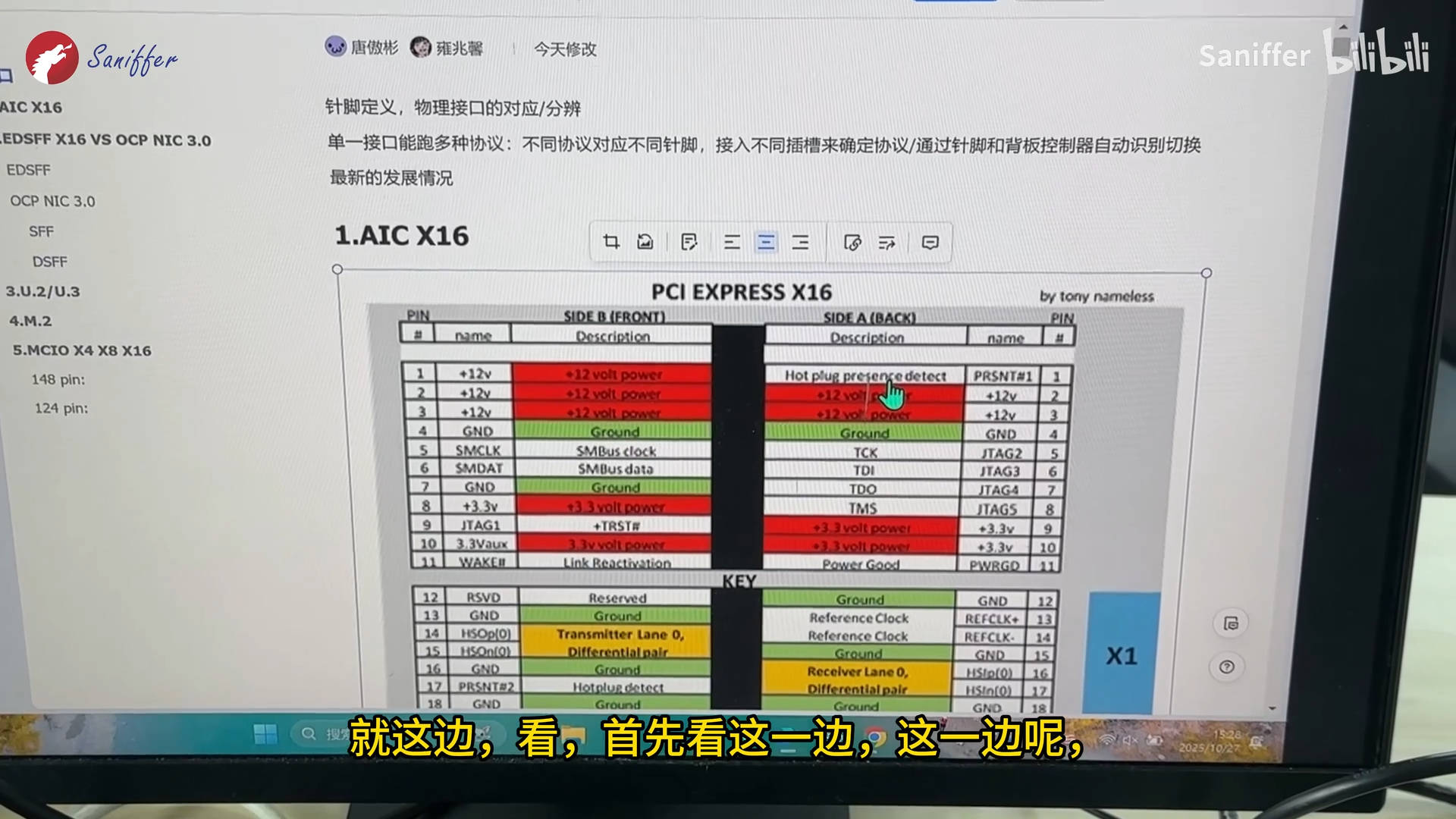

從上面的 AIC X16 PCIe 針腳定義圖來看，PEG 的部份有 5 根 12V 和 4 根 3.3V，以及 3 根 GROUND。當顯示卡不接外部供電的時候，筆者猜測主機板須承受更多 GROUND 導流，或會因此增加主機板的壓力。所以這種合併增強 12V 的設計，應該還是需要特別開發主機板，也可能意味低階入門級主機板難以導入這類設計。可是 TONY 大叔在影片中就有提到，華碩搞這種無外接供電設計的對像，就是使用 150W ~ 250W 顯示卡的使用者。而這類別的使用者，也許未必會分派太多預算給主機板。

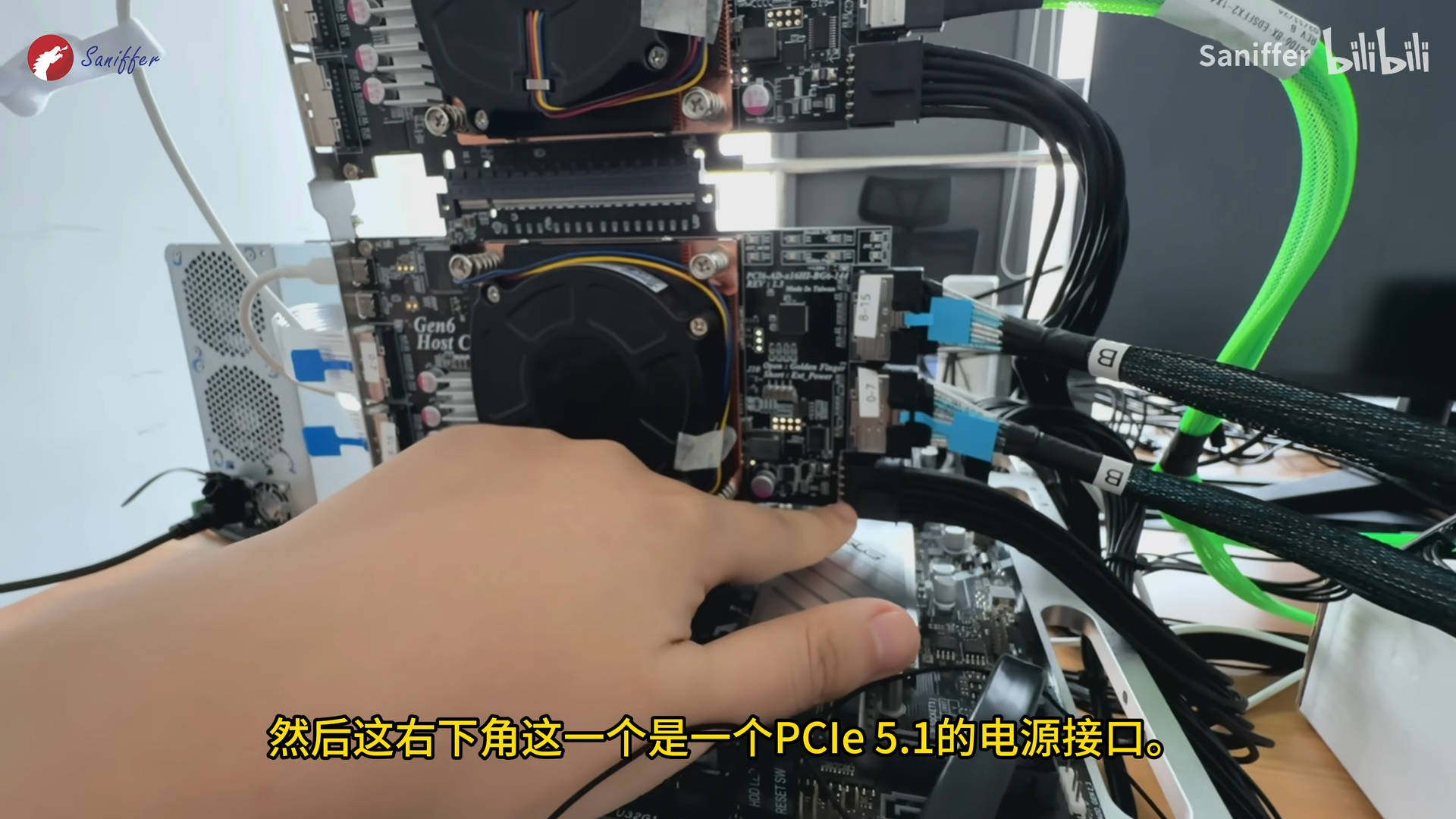

影片中還有兩點筆者想展開說一下。第一點是 TONY 大叔指出華碩這項增強 PCIe PEG 供電的設計，要是能爭取 PCI SIG 將其納入至 PCIe 規範中就好了，到時候就有更多廠商跟進。這一點完全沒講錯，因為老黃的 16PIN，也進入了 PCI CEM 5.0。市面上除了顯示卡，還有老黃自己的 DGX 主機板，其實還有更多 PCIe AIC 有採用 16PIN 設計。Saniffer (連結) 在展示自家 GEN6 HOST CARD 的時候，就有提到已用上 PCIe 5.1 電供連接，也就是 16PIN。

很多人還是不願意接受現實，16PIN 這東西已進入 PCI CEM，這便是為何更多廠商願意使用的原因，包括推出 AMD RDNA 4 顯示卡的一些廠商。怪責廠商沒有太大意義，雖然 PCI CEM 也沒有廢除 PCIe 6PIN / 8PIN。

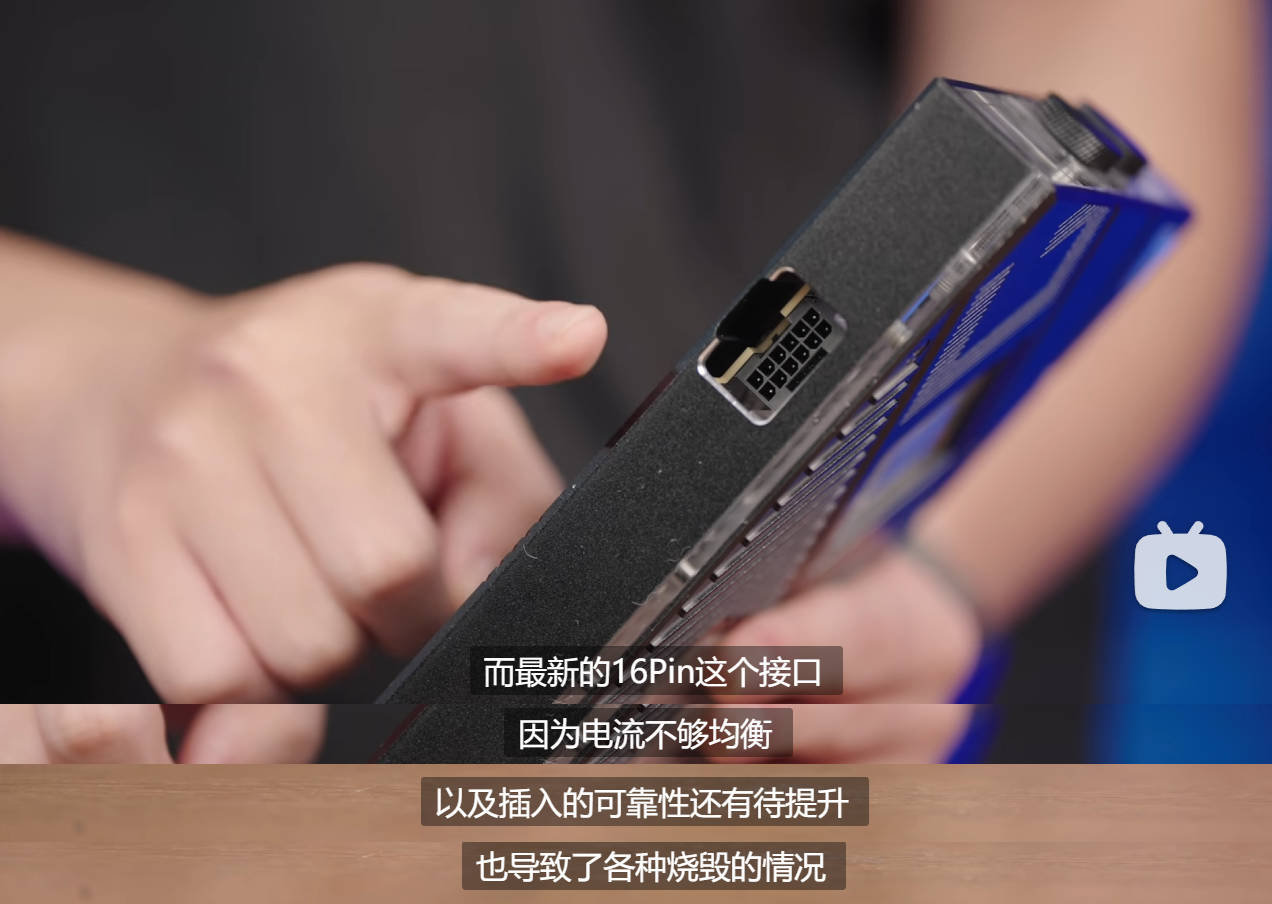

另外，TONY 大叔有評價 16PIN 的事情，果然是我華碩。筆者只是好奇，這是什麼 ROG 水冷顯示卡，好像還沒發佈吧！

註：據說這好像是 RTX 3090 TI，不是新卡
