NZXT 素以機殼和散熱產品聞名,但其實他們早已推出過主機板,近年據說 NZXT 是與台系華擎合作推出自家主機板,在發展數代過後,NZXT 主機板甚至有自家獨有功能和佈局。AM5 800 系列大成功,NZXT 主機板當然也跟上這波玩家風潮,甚至推出很頂的 N9 系列,這次就讓我們來看看 NZXT N9 X870E 主機板的實力如何。
AMD X870E 晶片組
平台總 PCI-E 擴展性 (CPU + PCH) | ||||||||
主機板 | 晶片組數量 | 平台總可用 PCI-E 通道 | 平台原生 PCI-E 5.0 通道 | 平台原生 PCI-E 4.0 通道 | 平台原生 PCI-E 3.0 通道 | 平台 SATA / PCI-E 複合通道 | 獨立 SATA | 晶片組上行連接 |
X870E | 2 | 40 = 20 + 12 + 8 | 20 = 16 + 4 + 0 | 12 = 0 + 4 + 8 | 0 | 8 (3.0) | 0 | GEN4X4 |
X870 | 1 | 32 = 20 + 8 + 4 | 20 = 16 + 4 + 0 | 8 = 0 + 8 | 0 | 4 (3.0) | 0 | GEN4X4 |
B850 | 1 | 36 = 24 + 8 +4 | 24 = 16 + 4 +4 | 8 = 0 + 8 | 0 | 4 (3.0) | 0 | GEN4X4 |
B840 ? | 1 | 34 = 24 + 10 ? | 0 ? | 24 = 24 + 0 ? | 10 = 0 + 10 ? | 0 ? | 4 ? | GEN3X4 ? |
X670E | 2 | 44 = 24 + 12 + 8 | 24 = 16 + 4 + 4 | 12 = 0 + 4 + 8 | 0 | 8 (3.0) | 0 | GEN4X4 |
X670 | 2 | 44 = 24 + 12 + 8 | 24 = 16 + 4 + 4 | 12 = 0 + 4 + 8 | 0 | 8 (3.0) | 0 | GEN4X4 |
B650E | 1 | 36 = 24 + 8 + 4 | 24 = 16 + 4 + 4 | 8 = 0 + 8 | 0 | 4 (3.0) | 0 | GEN4X4 |
B650 | 1 | 36 = 24 + 8 + 4 | 24 = 16 + 4 + 4 | 8 = 0 + 8 | 0 | 4 (3.0) | 0 | GEN4X4 |
A620 | 1 | 32 = 0 + 24 + (4 + 4) | 0 | 24 = 24 + 0 | 4 | 4 (3.0) | 0 | GEN4X4 |
Z790 | 1 | 48 = 16 + 24 + 8 | 16 | 24 = 4 + 20 | 0 | 8 (3.0) | 0 | GEN4X8 |
Z890 | 1 | 48 = 20 + (20 + 8) + 0 | 20 = 16 + 4 | 20 = 4 + 16 | 0 | 8 (4.0) | 0 | GEN4X8 |
B860 | 1 | 34 = 20 + 14 + 0 | 20 = 16 + 4 | 14 = 0 + 14 | 0 | 0 | 4 | GEN4X4 |
H810 | 1 | 24 = 16 + 8 + 0 | 16 | 8 = 0 + 8 | 0 | 0 | 4 | GEN4X4 |
平台總 USB 擴展性 (CPU + PCH) | |||||
主機板 | 晶片組數量 | 平台總原生 USB 數量 | 平台原生 USB 10 Gbps | 平台原生 USB 5 Gbps | 平台原生 USB 2.0 |
X870E | 2 | 27 = 0 + 14 + 0 + 13 | 14 = 2 + 6 + 6 | 0 | 13 = 1 + 6 + 6 |
X870 | 1 | 15 = 0 + 8 + 0 + 7 | 8 = 2 + 6 | 0 | 7 = 1 + 6 |
B850 | 1 | 17 = 0 + 10 + 0 + 7 | 10 = 4 + 6 | 0 | 7 = 1 + 6 |
B840 | 1 | 15 = 0 + 6 + 2 + 7 ? | 6 = 4 + 2 ? | 2 ? | 7 = 1 + 6 ? |
X670E | 2 | 29 = 0 + 16 + 0 + 13 | 16 = 4 + 6 + 6 | 0 | 13 = 1 + 6 + 6 |
X670 | 2 | 29 = 0 + 16 + 0 + 13 | 16 = 4 + 6 + 6 | 0 | 13 = 1 + 6 + 6 |
B650E | 1 | 17 = 0 + 10 + 0 + 7 | 10 = 4 + 6 | 0 | 7 = 1 + 6 |
B650 | 1 | 17 = 0 + 10 + 0 + 7 | 10 = 4 + 6 | 0 | 7 = 1 + 6 |
A620 | 1 | 15 = 0 + 6 + 2 + 7 | 6 = 4 + 2 | 2 | 7 = 1 + 6 |
Z790 | 1 | 14 = 0 + 10 + 0 + 4 | 10 = 0 + 10 | 0 | 4 = 0 + 4 |
Z890 | 1 | 16 = 2 + 10 + 0 + 4 | 10 = 0 + 10 | 0 | 4 = 0 + 4 |
B860 | 1 | 13 = 1 + 4 + 2 + 6 | 4 = 0 + 4 | 2 | 6 = 0 + 6 |
H810 | 1 | 11 = 1 + 2 + 2 + 6 | 2 = 0 + 2 | 2 | 6 = 0 + 6 |
包裝與配件介紹
NZXT 標誌性的紫色和白色搭配起來就是好看,還是大家熟悉的信仰配色,整體設計風格以低調和簡約為主。
主機板外盒正面同樣沒有過多的裝飾,當然不會有電域文這類新穎的設計元素,算是為數不多不含電競風格的主機板包裝。大大的 N9 X870E, 分別意味系列是 N9 + 主機板晶片組型號是 X870E,這種命名方式也與競品有很大的出入。
不過 NZXT 倒以一小段文字來介紹這一張主機板,當中不乏使用 GAMING、RGB 等字眼。樸素的命名和外觀設計以外,N9 X870E 還是有支援強大的 AM5 CPU,連結規格和擴展性也是很頂。
外盒背面以圖文搭配介紹主機板各處設計,Wi-Fi 7、USB4、5G LAN、GEN5 M.2 / PCIe、20 + 2 + 1 (110A Vcore)、8 層低損耗板材等等,下方則有列出基礎規格列表。
筆者相信,NZXT 擴展主機板業務也不光是為了想賣主機板這麼庸俗的理由,更重要的是為了整合自家 NZXT CAM 生態系統。直至這邊 NZXT 仍然只是低調提及 NZXT CAM,台灣方面會貼上一張立光科技代理的貼紙,並享有 5 年換新服務。

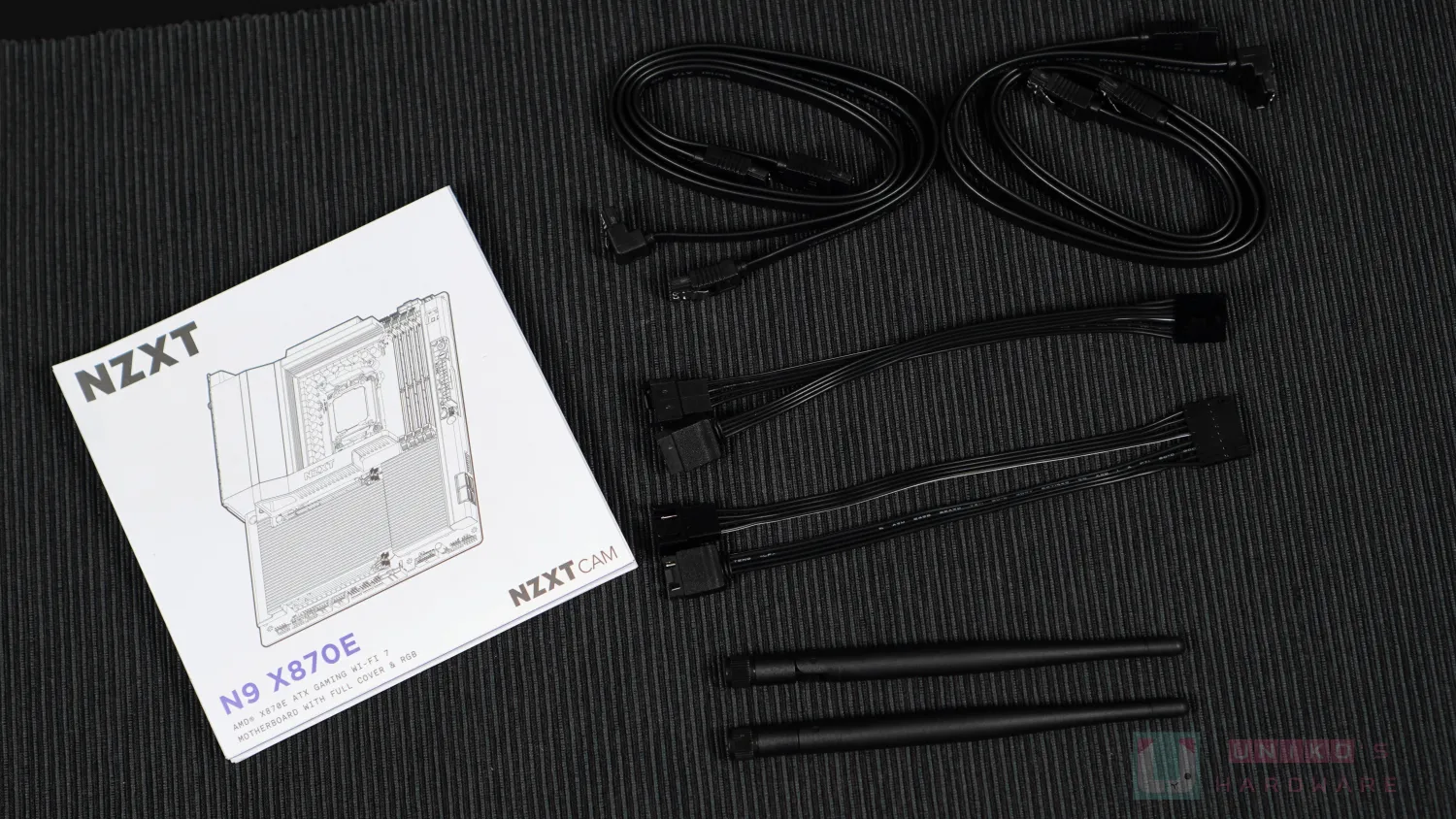

附送的配件很精簡,有一份說明書、四根 SATA 線材、兩根 NZXT 8PIN 線材,還有一雙 SMA 傳統 Wi-Fi 外部天線。NZXT 8PIN 線材對應主機板上兩個獨有的 8PIN 連接,每根線材可轉出一個標準 PWM 4PIN 和一個 NZXT 獨有的 RGB 連接 (好像是 4PIN 的 5V ARGB)。定義上有別於標準的 5V ARGB 3PIN,所以這屬於 NZXT CAM 生態系統的一環,供 NZXT 自家產品使用。
Wi-Fi 7 外部天線沒用上更高級的延長式設計略為可惜,SMA 傳統鎖緊方式筆者是覺得還好沒差。在這年頭還附上完整的紙本說明書,筆者認為值得一讚,非常貼心。
主機板外觀介紹

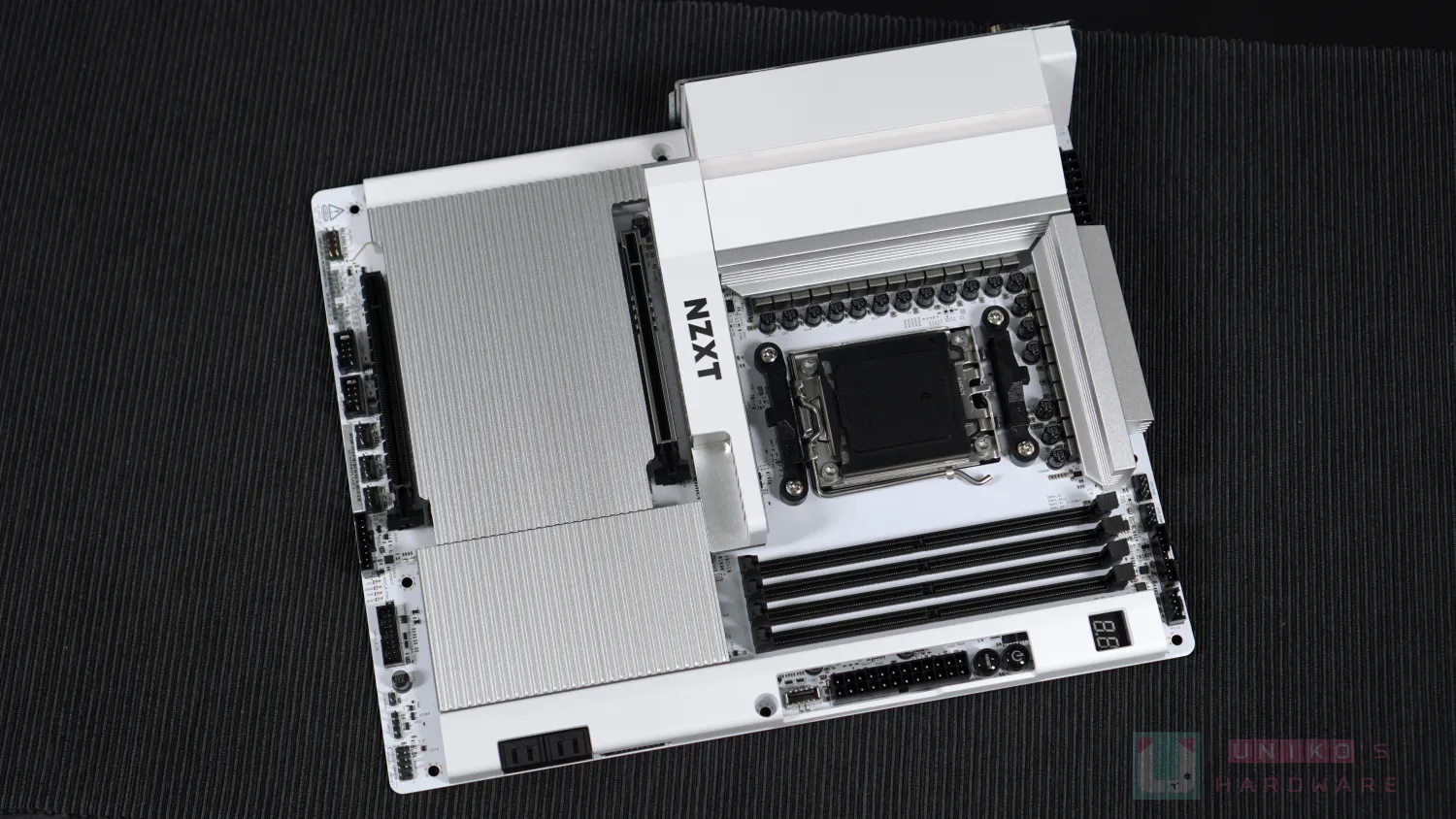

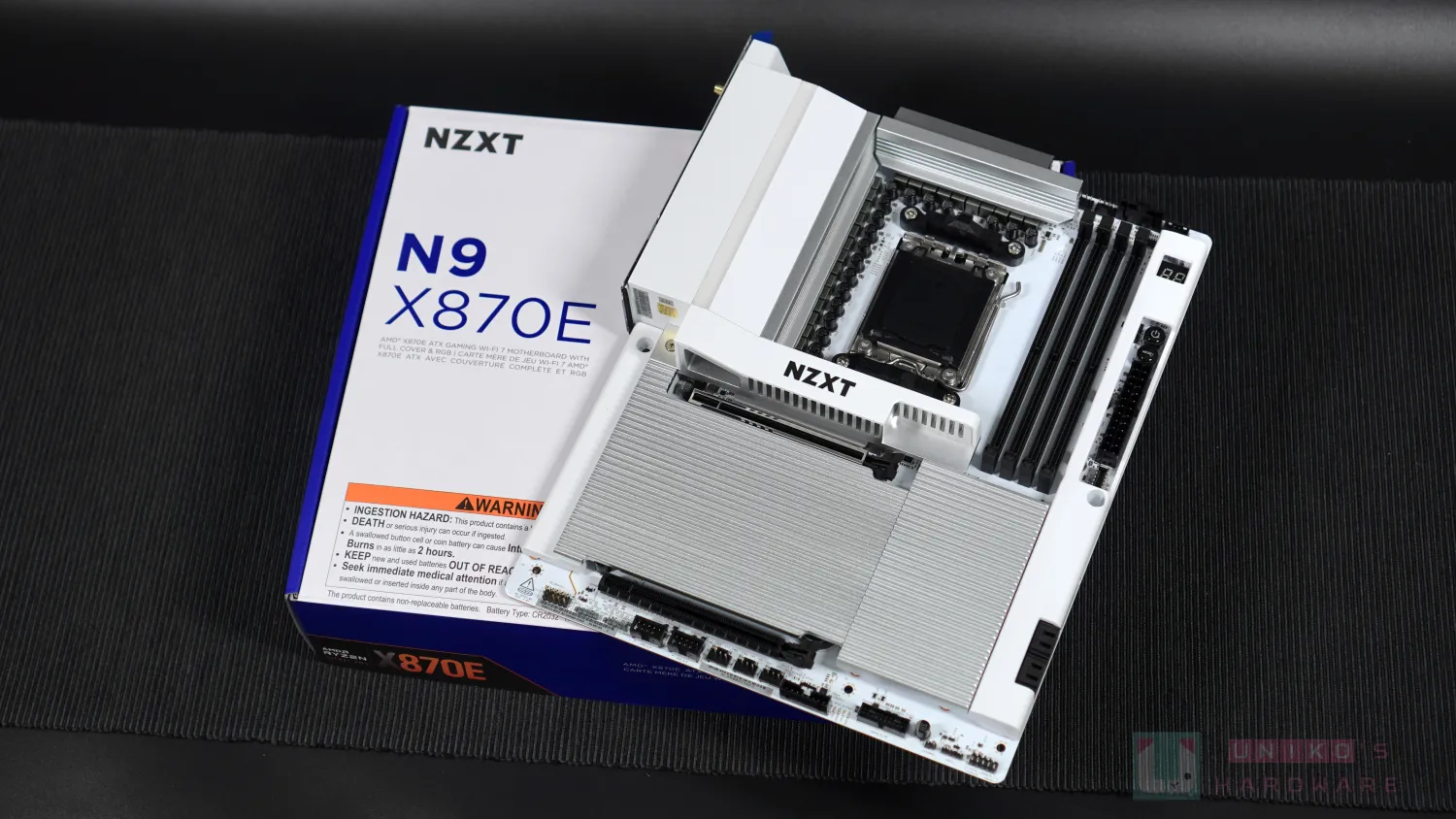

N9 X870E 其實有推出兩色的版本,除了我們這次評測的白色版本,也有同步販售黑色的版本。
白色版本的配色是以白色 PCB、白色裝甲、大面積銀色散熱器,再搭配黑色的插槽、連接插座、NZXT LOGO 字樣的跳色風格。
整體裝甲沒有過多的設計,不像市面常見主打電競風格帶有大量圖形文字,而是以清新簡潔的樣式呈現 NZXT 自家獨有的美學風格。

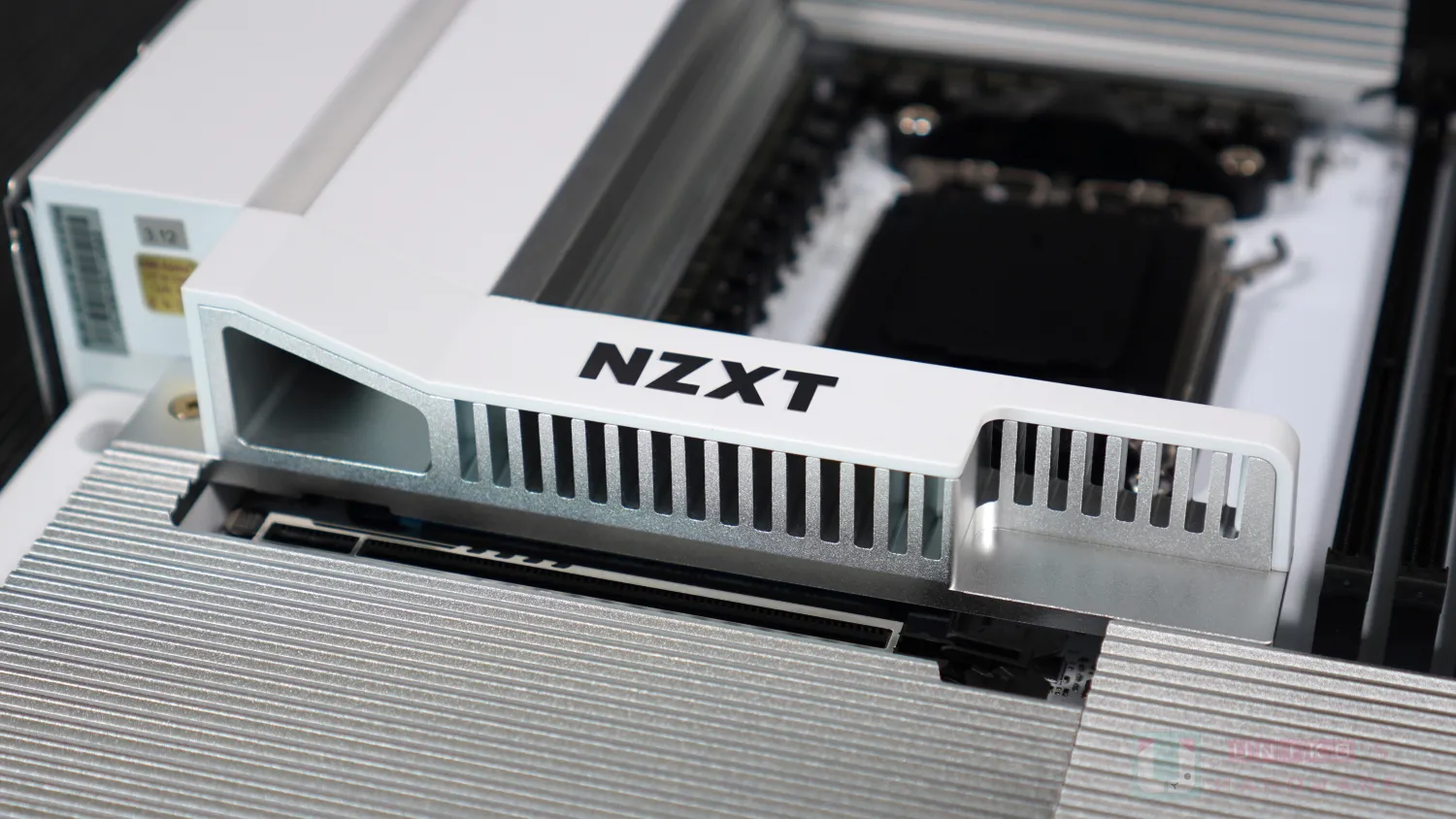

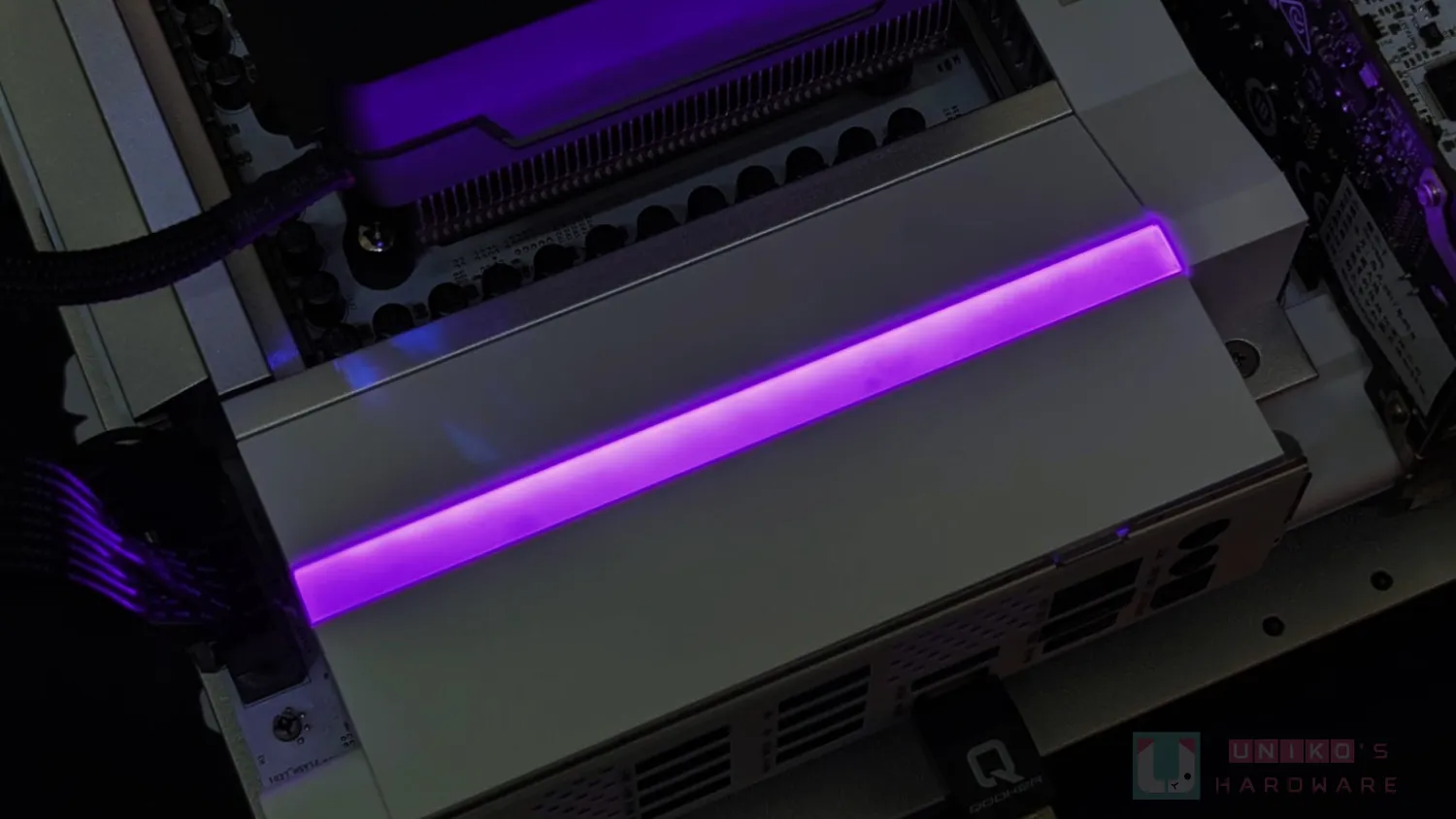

白色的塑膠裝甲主要用途是覆蓋,供電 I/O 的裝甲上有一條燈條,通電後剛好可以在白白的主機板上染上 NZXT 的顏色。除了這個區塊,主機板上會發光的位置還有電源 / RESET 鍵會亮白燈、後 I/O 檔板的 CLEAR CMOS 按鍵會亮紅燈。
值得一提的是,AMD 晶片組與 INTEL 晶片組同時期推出的主機板,在各款裝甲和散熱器的外型都做出差異化設計,並不是單純以相同設計再改個顏色的方式推出,相當有誠意。佈局似是華擎的 X870E NOVA,但比較明顯的差異是 NZXT N9 X870E 少了一根 PCIe X1 插槽。

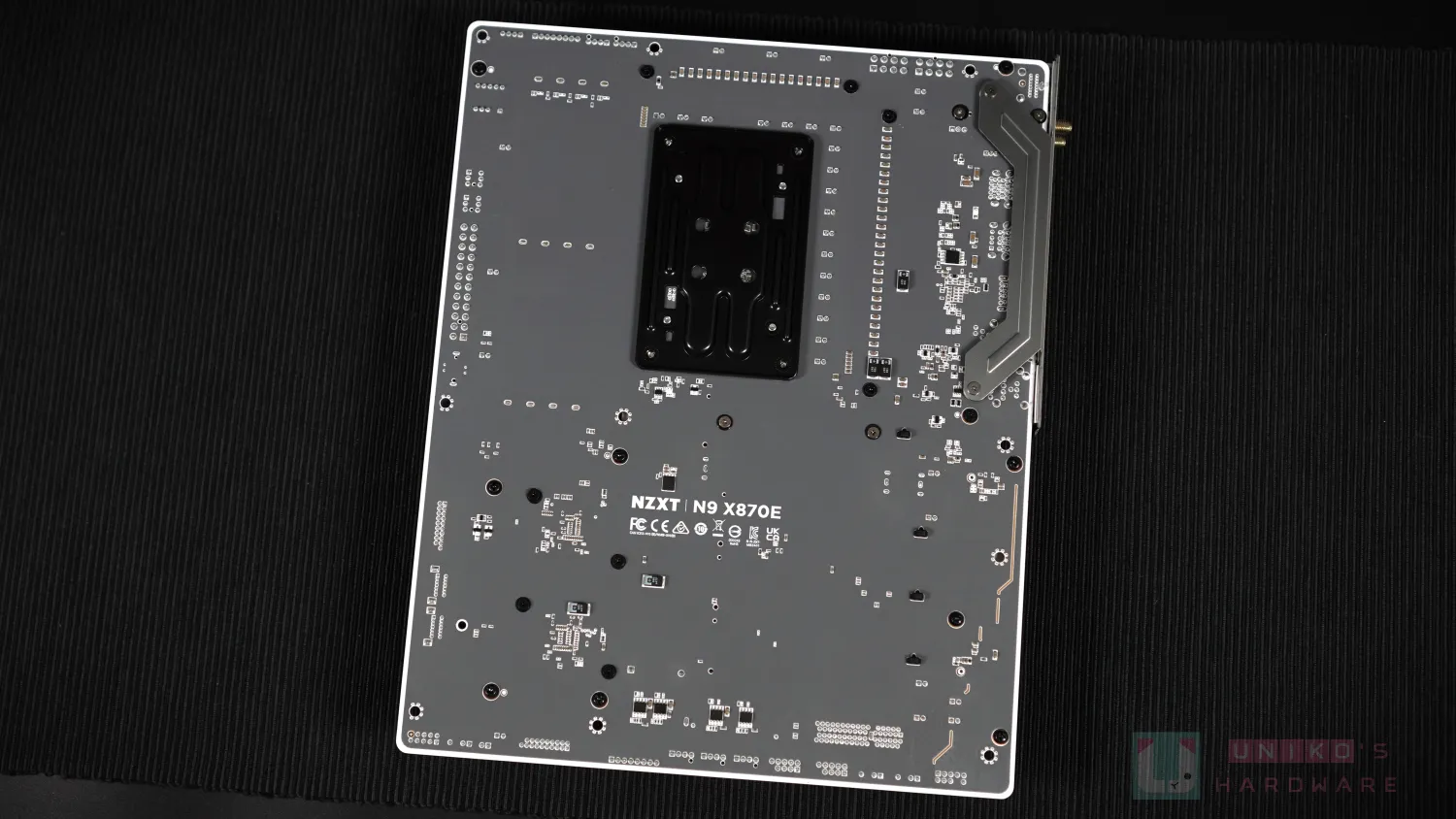

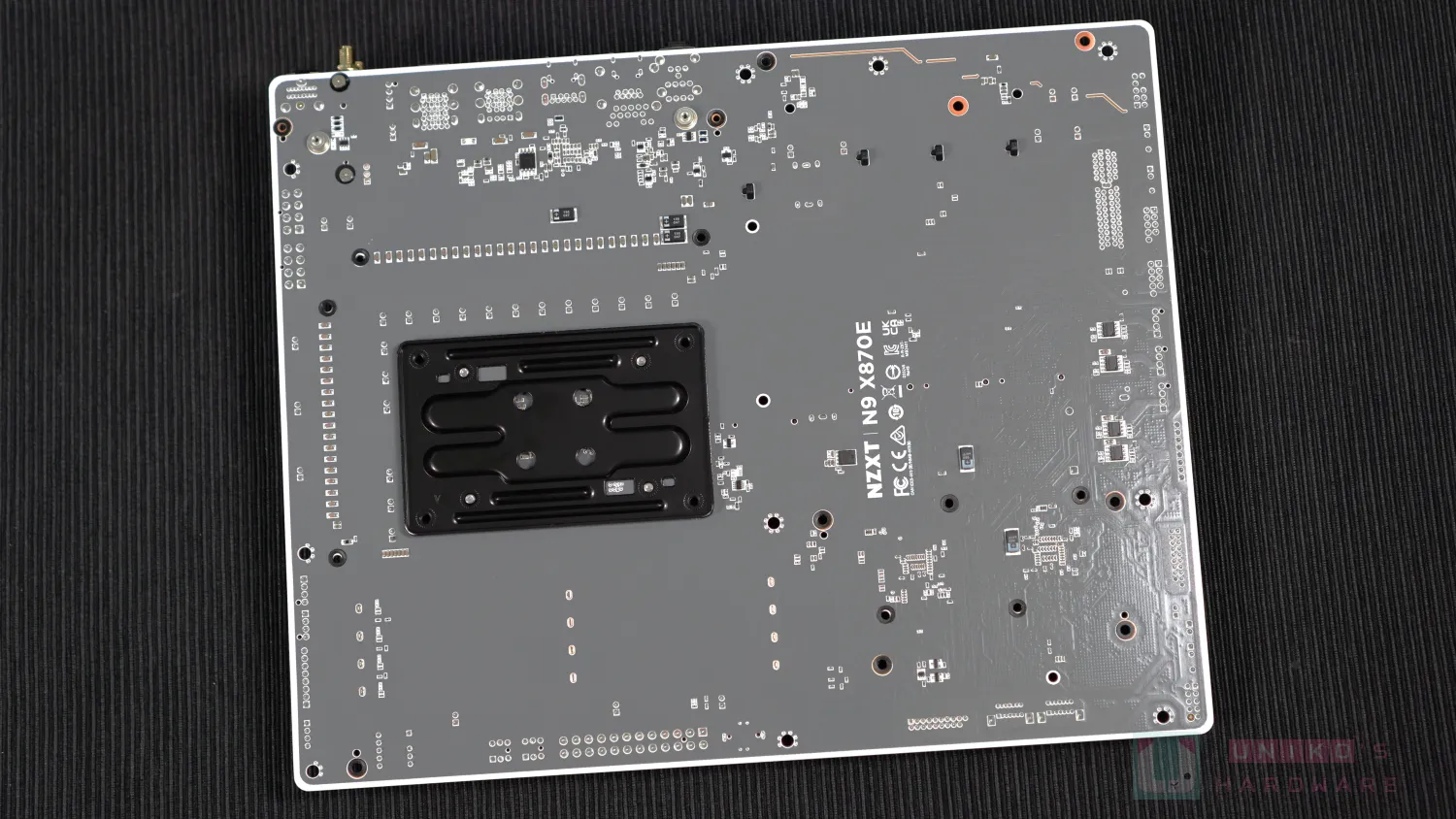

主機板背面是以灰色為主,四邊留有白邊的設計令識別度立刻就出現了!誰都沒想到 NZXT 膽敢把自家 NZXT N9 X870E 型號印在背面,正面空空如也,令人眼前一亮。
供電與散熱

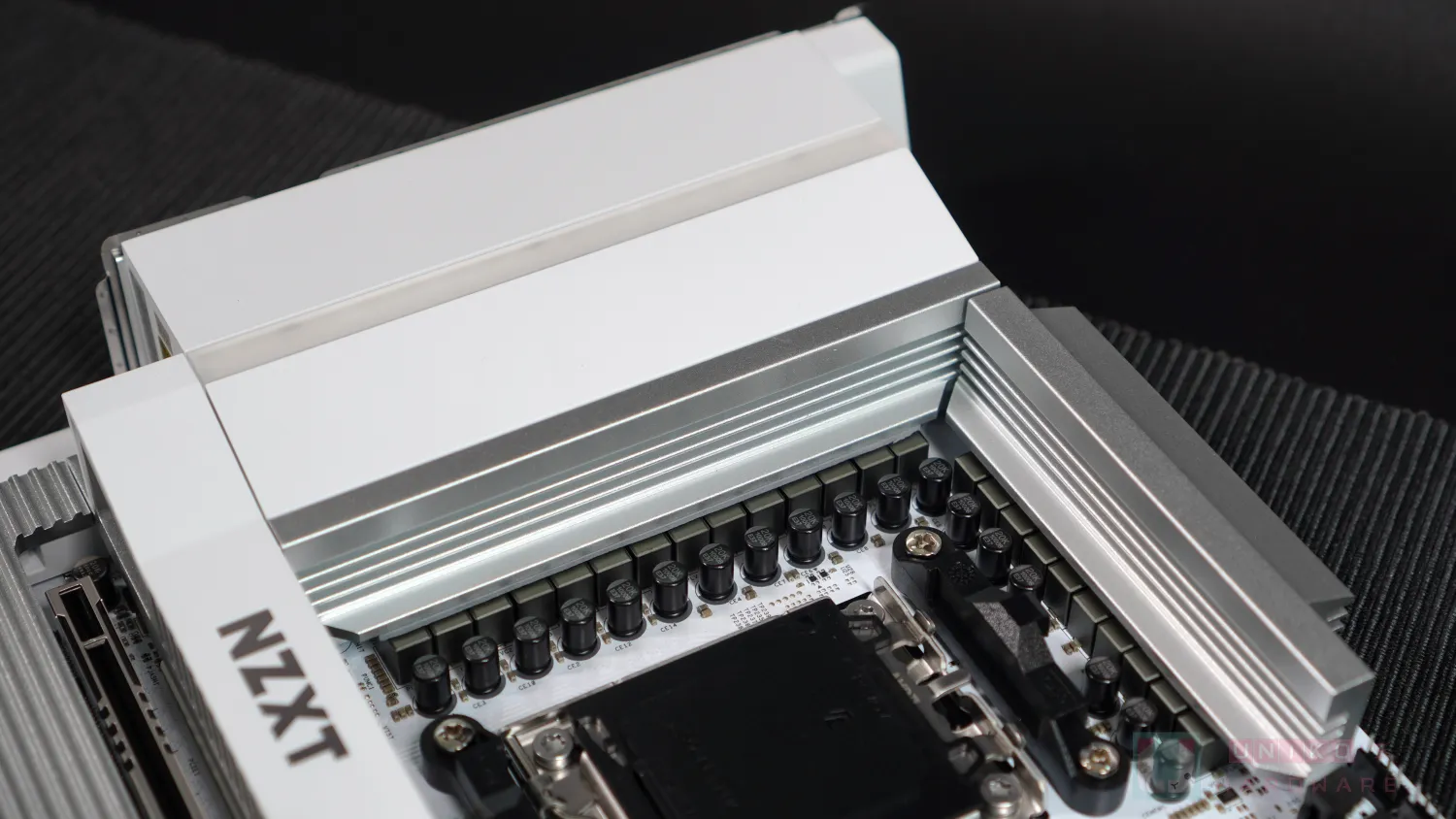

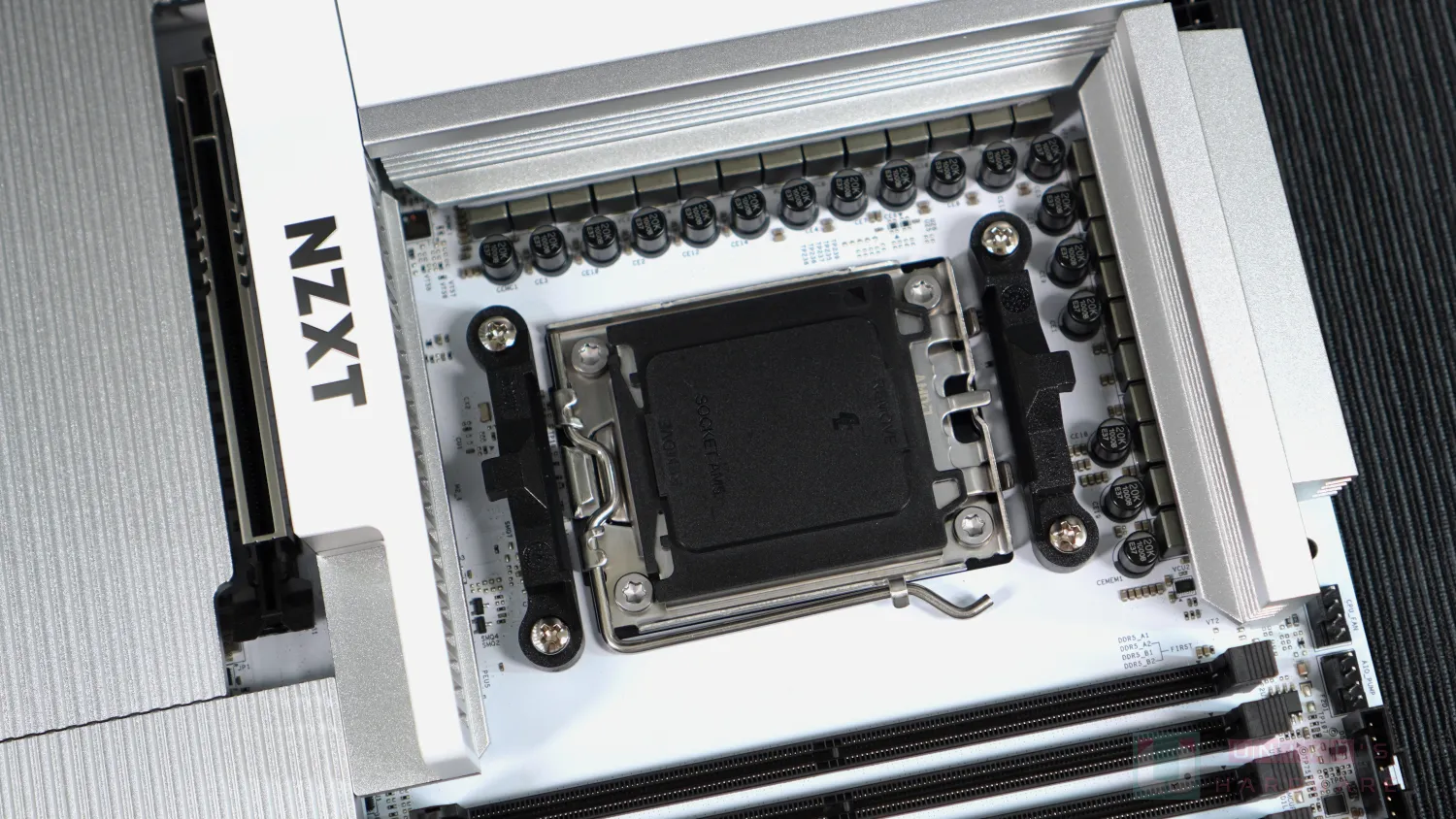

供電和散熱大家不用擔心,散熱器給得很滿,規模巨大且設有多組凹槽擴大散熱表面積,底下也有覆蓋電感。
N9 X870E 的供電規格是 20 + 2 + 1,可是這邊有 24 組設計,剩下的 1 組其實是 VccIO_MEM (IMC)。雙 EPS CPU 8PIN 也可以降低線材溫度,20K 1000uF 固態電容規格太頂了。
I/O

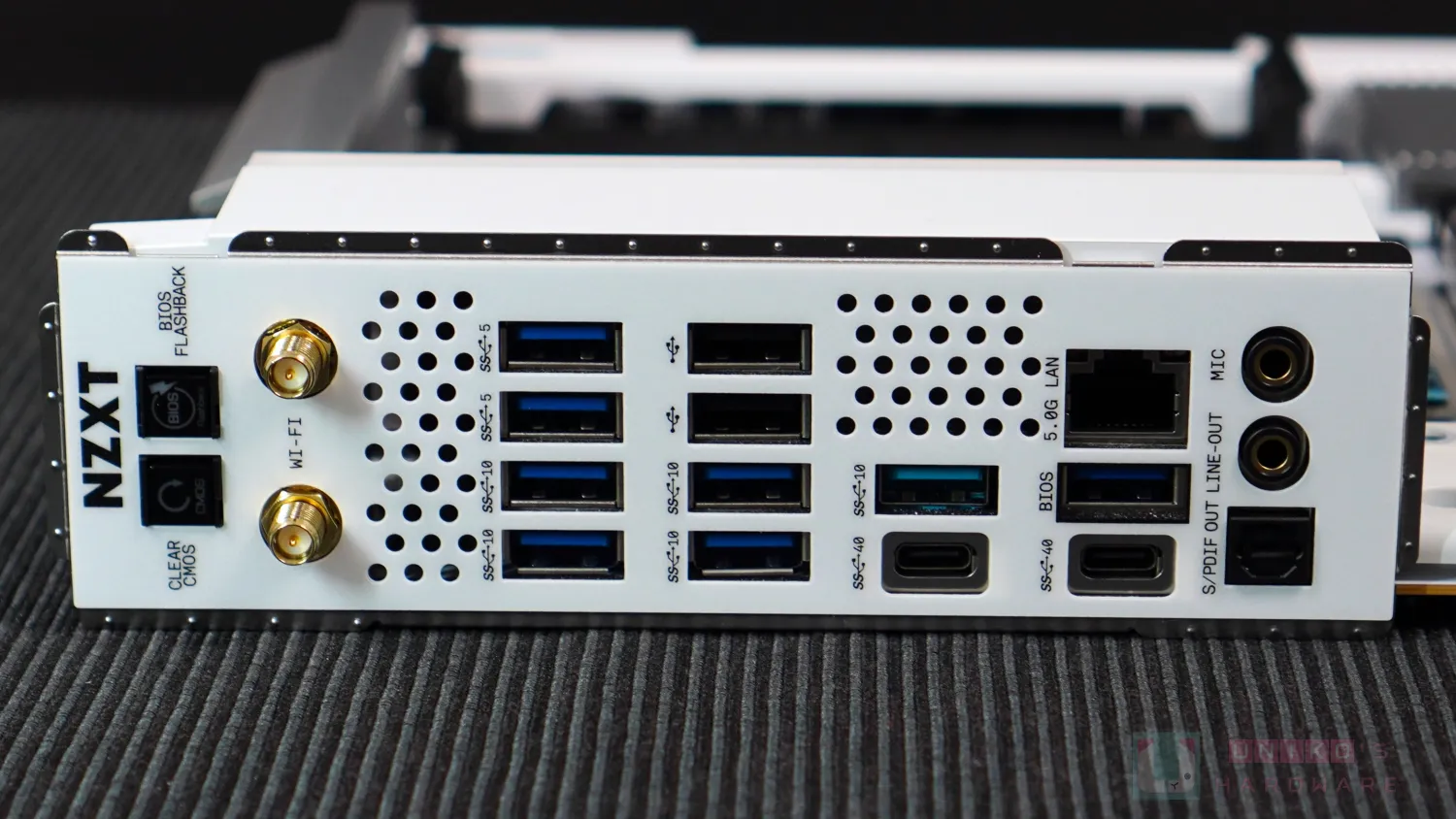

I/O 擋板當然也要是白色的,檔板上能看見不少小圓孔,其實這些是為了供內側的小電扇而設,筆者無法想像要如何模擬供電過熱的場境。
NZXT 似乎把 CPU 原生的 HDMI 拿掉,其餘配置基本一致。筆者猜測由於原方案是橫置 HDMI,所以 NZXT 為了供電的小風扇而拿掉 HDMI,再改為通風小孔。
Wi-Fi 天線連接處在頂部,所以 NZXT 配備傳統兩根棒狀天線也沒差,要是連接處在底部就可能會被上方線材擋住。後置 I/O 有保留 USB 2.0 TYPE-A 是好事,畢竟越多 USB 連接埠越好。
CPU

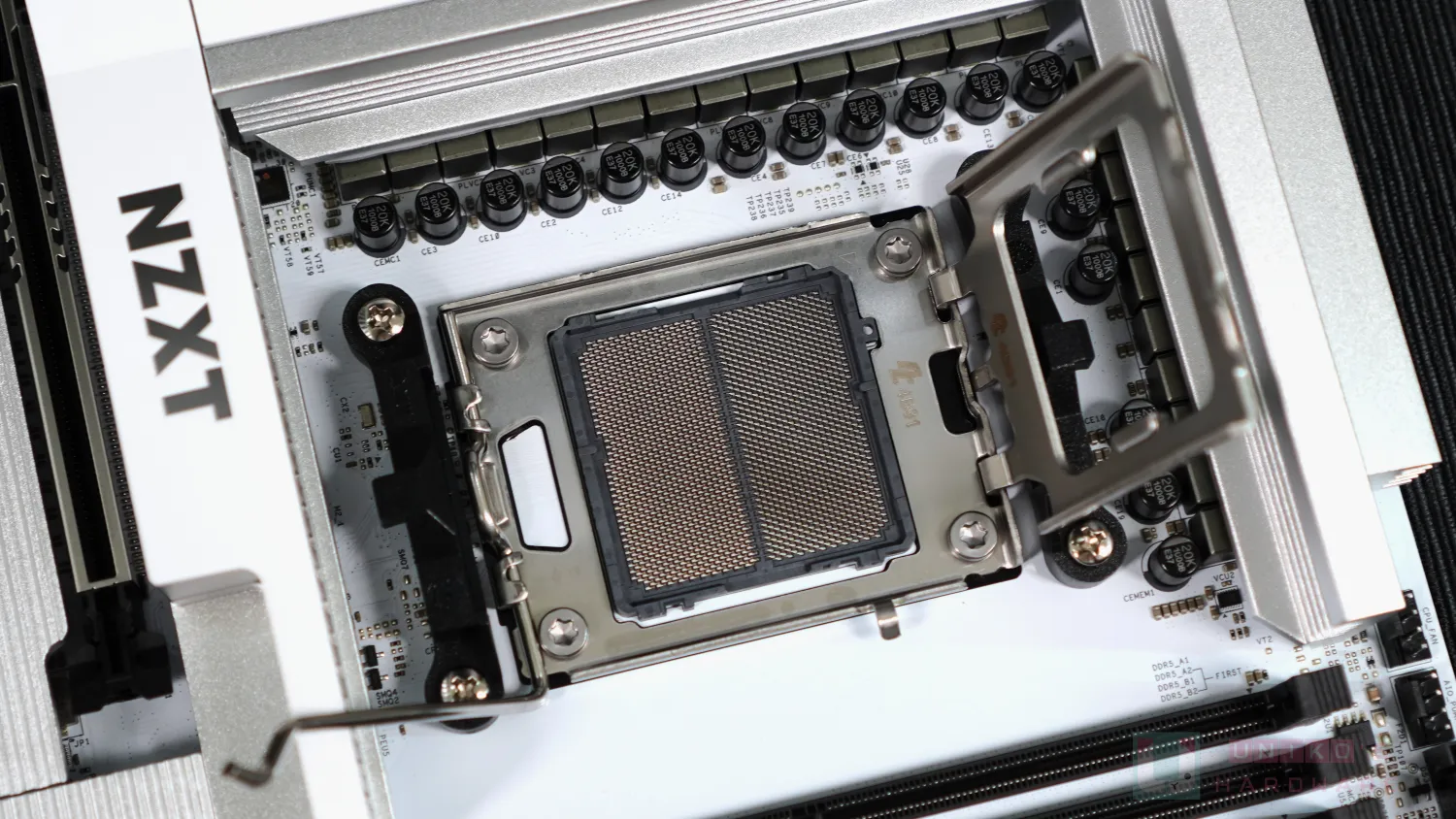

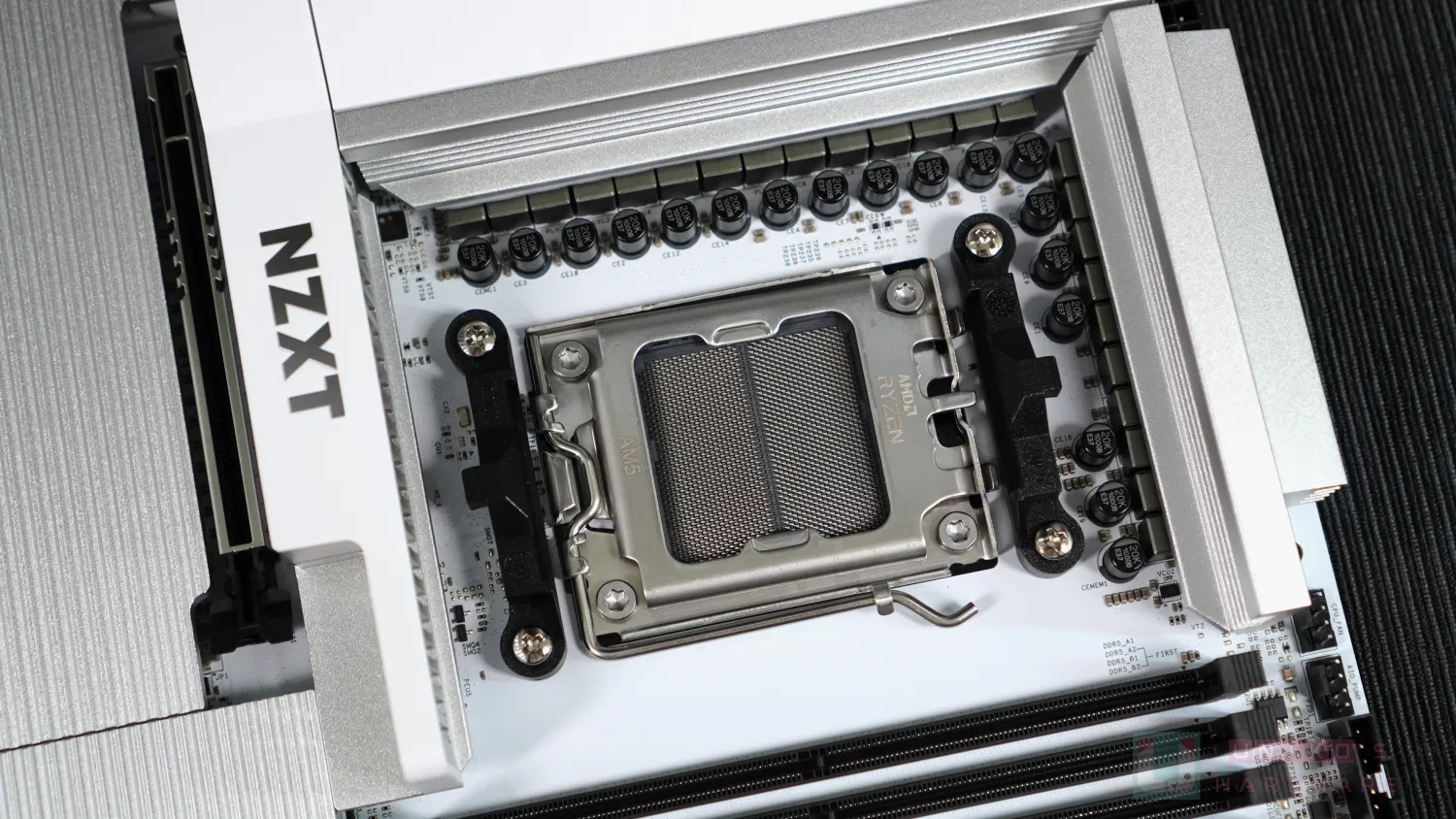

AMD AM5 LGA 1718 NZXT 採用 FOXCONN 插座,AM5 CPU 插座提供 24 組可用的 GEN5 通道 (另設 4 組 GEN5 連接晶片組)、4 組 USB 10 Gbps 和 1 組 USB 2.0 TYPE-A、支援 DDR5 雙通道。
DDR5

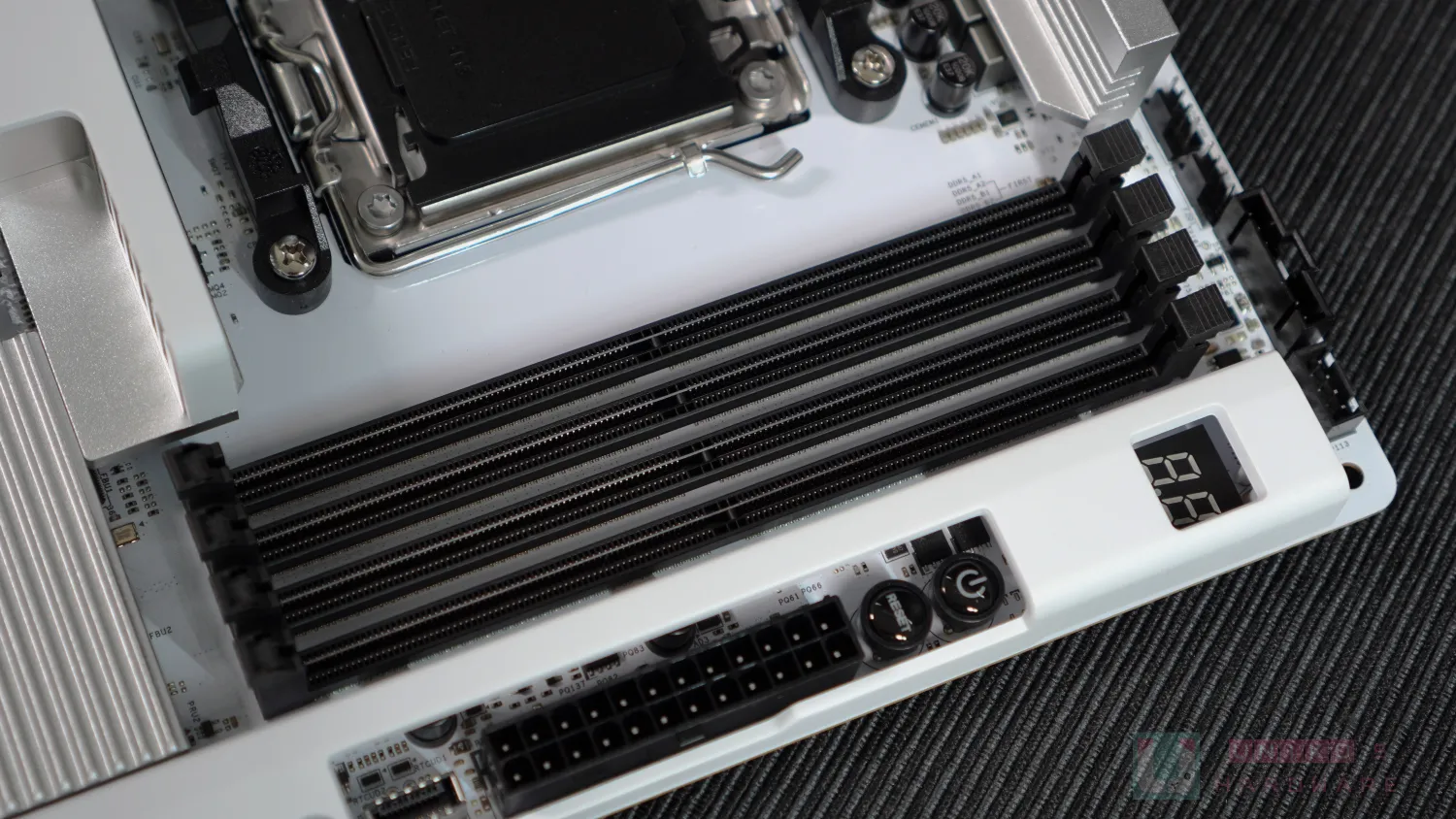

根據目前的 NZXT QVL,4 根 DDR5 插槽最大支援 192 GB,當中包括 4 根 48 GB 6000 MHz 的組態,兩根單面則支援最大 8200 MHz (24×2)。

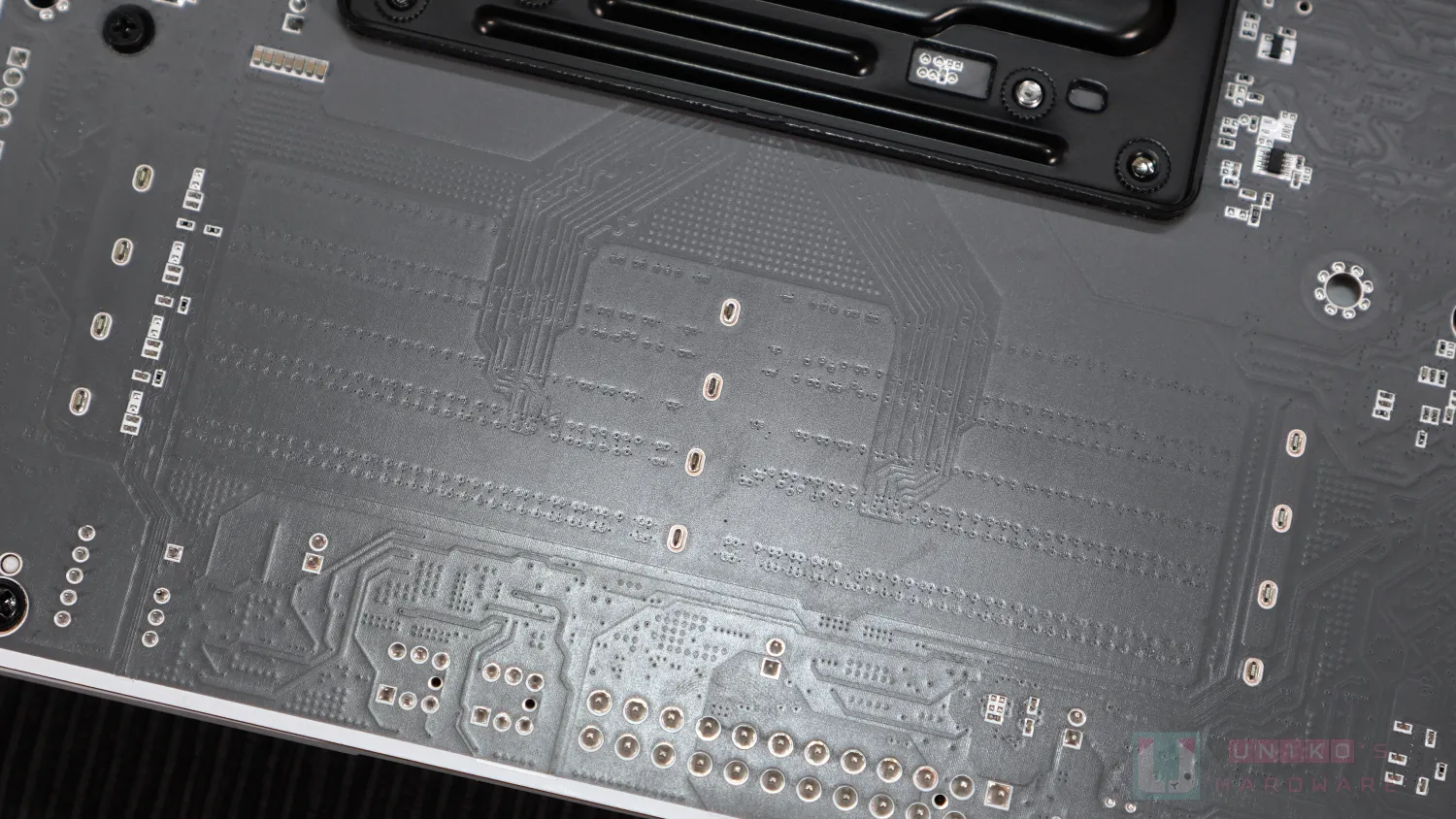

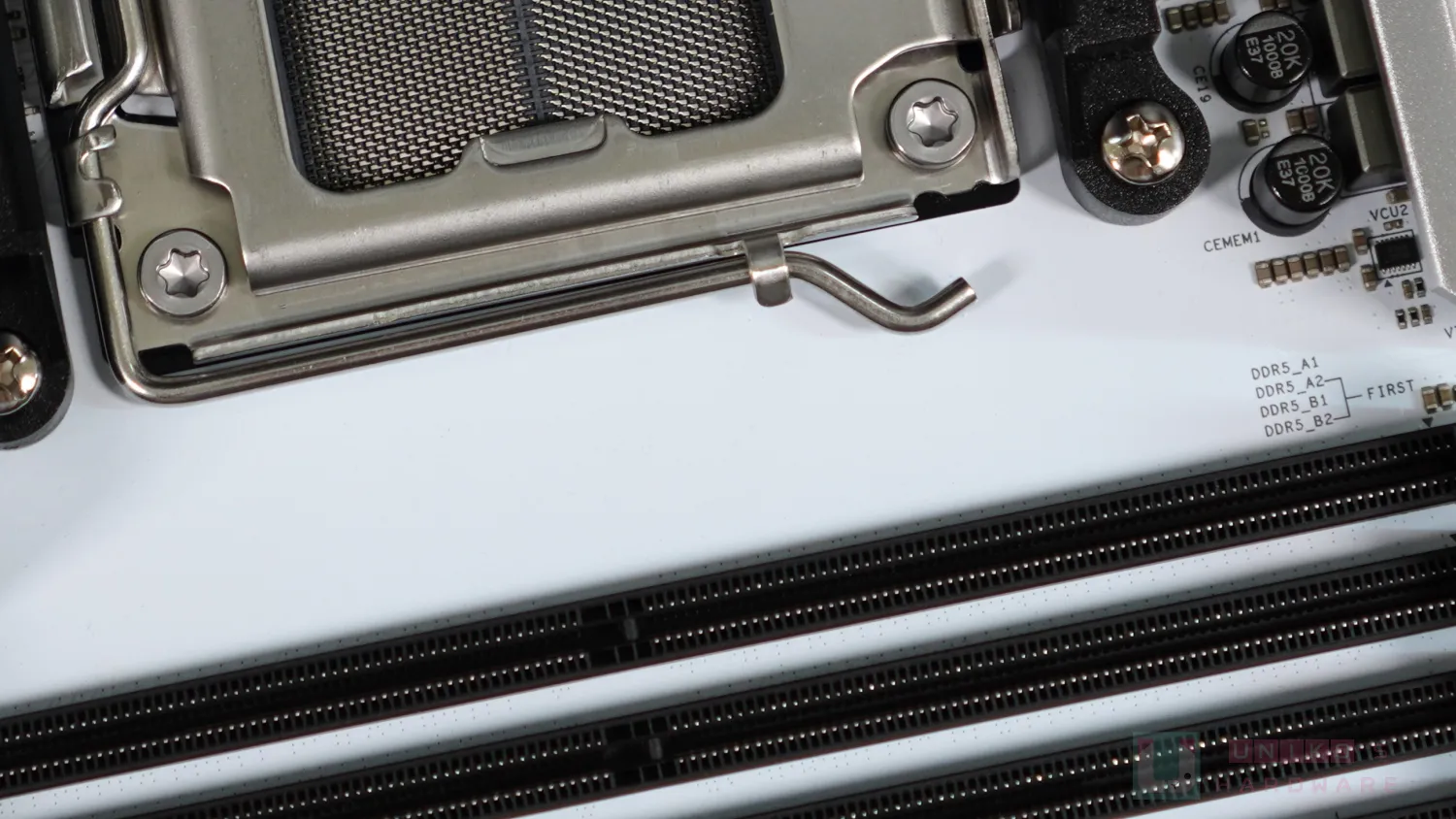

插槽採用單邊卡扣設計 (上卡扣),佈線上,正面未見任何線路,背面則有部份線路。
PCIe / M.2 插槽設計
第一組 M.2 插槽 NZXT 配備巨大的散熱器,以螺絲固定。該散熱器的散熱面積非常大,NZXT 也細心的補上裝甲覆蓋頂部使整體外觀維持一致風格。

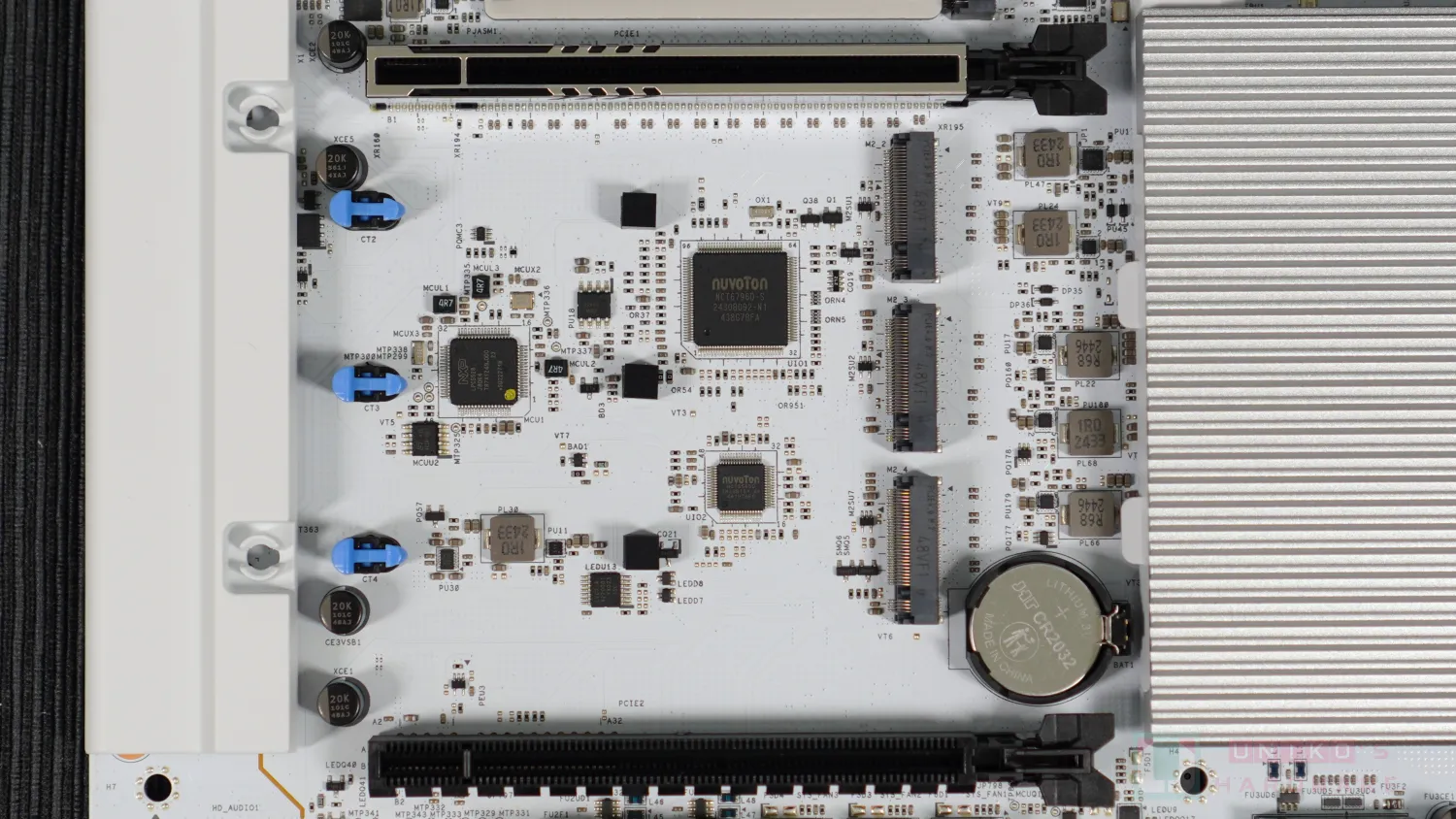

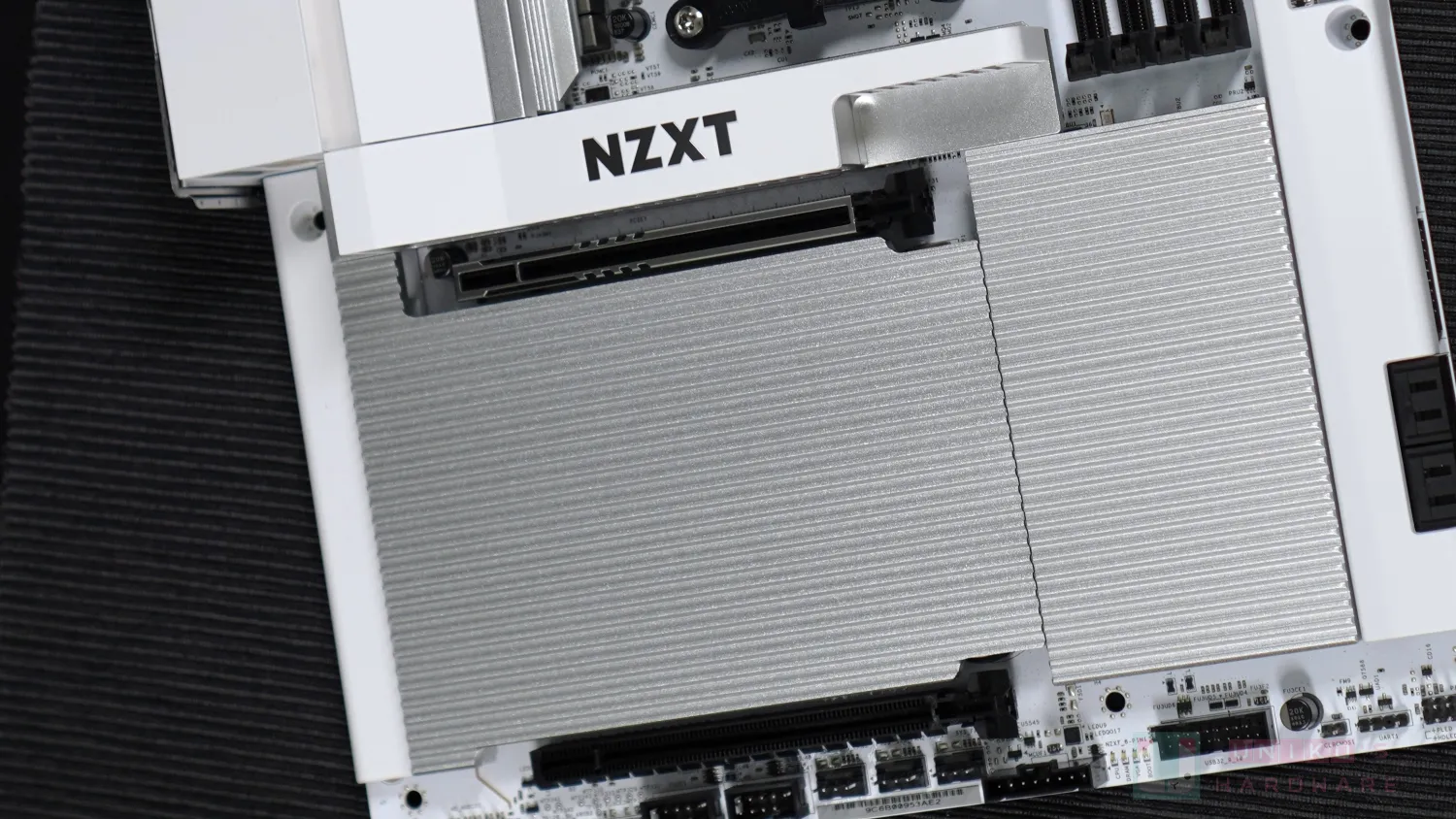

其餘三根 M.2 插槽均位於兩根 PCIe X16 插槽之間,NZXT 另設一塊巨大的散熱片壓制三組 M.2 SSD。該散熱片表面有大量凹凸紋路擴大散熱面積,左方位於主機板 I/O 擋板以下也有一塊塑膠裝甲覆蓋 PCB,也同時作為 M.2 散熱器的固定處,結構上支援快拆設計,從左邊拔起。
至於 PCIe GEN5 X16 插槽,N9 X870E 沒有採用華擎的快拆方案。
三根 M.2 插槽仔細看佈局位置,其實跟 X870E NOVA 有一點點差異。N9 X870E 似是有改動這三根 M.2 插槽的位置,把它們往下挪。另外,N9 X870E 在 2280 的中央補上一顆黑色軟墊,承托雙面 SSD。
筆者猜測華擎方案因為要塞下 PCIe X1 插槽於 ATX 第 6 槽,所以有控制 M.2 插槽的位置要在第 6 槽之上。反之 NZXT 直接拔掉 PCIe X1,並把 M2_2 移離 PCIe X16,各 M.2 插槽之間好像有更寬鬆的空間了,這種改動對於散熱和相容性都有幫助。
底下的 PCIe X16 插槽,為 GEN3X2 設計,這跟 X870E NOVA 方案一致。N9 X870E 把華擎方案的第五根 M.2 插槽拿掉,保留 GEN3X2 通道予 PCIe X16 插通使用。
據說在 AM5 平台上通道切換晶片頗影響開機速度,所以 GEN3X2 的切換筆者覺得沒有也還好。
還有,CMOS 電池在華擎方案上是被晶片組散熱器遮蔽半邊,所以使用者無法隨意拆出。NZXT 則把晶片組散熱器往右移,露出完整的 CMOS 電池方便拔出。重點在於 N9 X870E 也有在 CMOS 電池插槽的卡扣之中塞進塑膠物體,防止小孩子誤拆、甚至吞下危害生命。

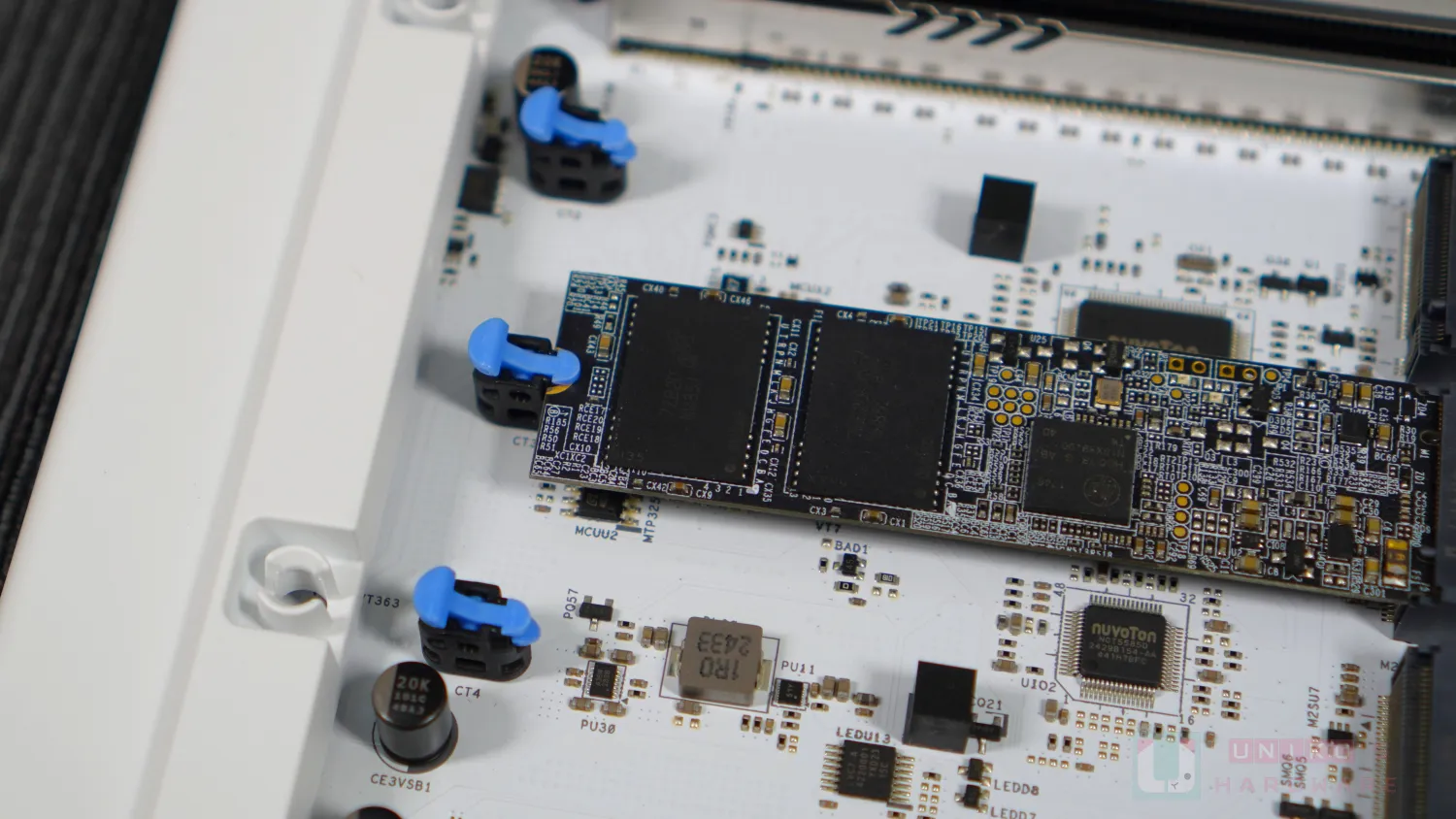

另一個 N9 X870E 改進之處在於 M.2 SSD 的固定設計。這種 M.2 SSD 卡扣似乎是 NZXT 自行引進,使用方式為垂直壓下 SSD 來固定,以及按一下卡扣解鎖 SSD,屬行業內最新一代的設計。
其他設計

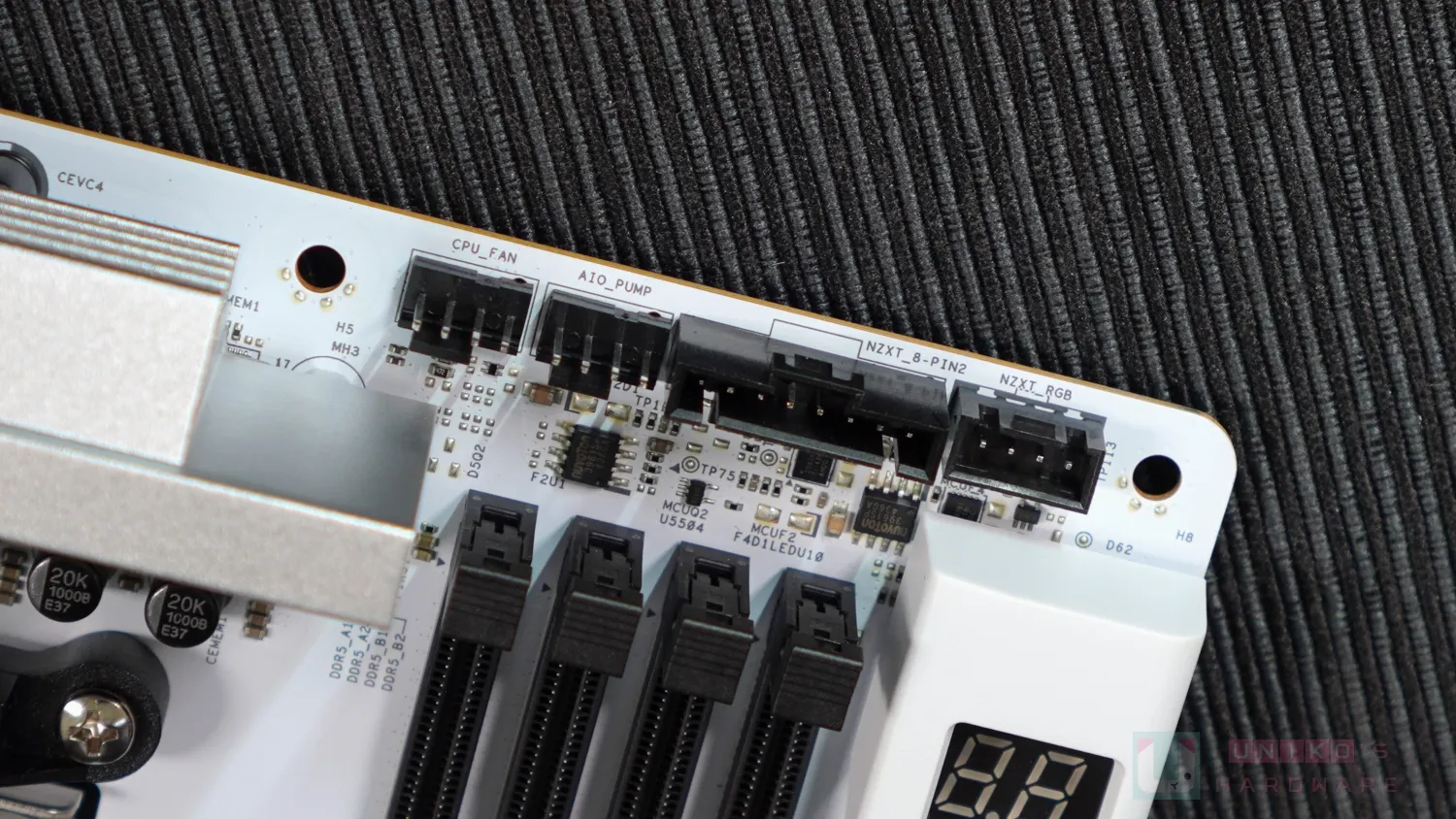

主機板的右上方,有 2 組傳統的 PWM 4PIN 和 2 組不同的 NZXT 插座。CPU_FAN 據 NZXT 官網資訊顯示只支援 1A 輸出,其餘所有風扇連接均支援 3A 輸出和自動偵測 DC / PWM 設備。

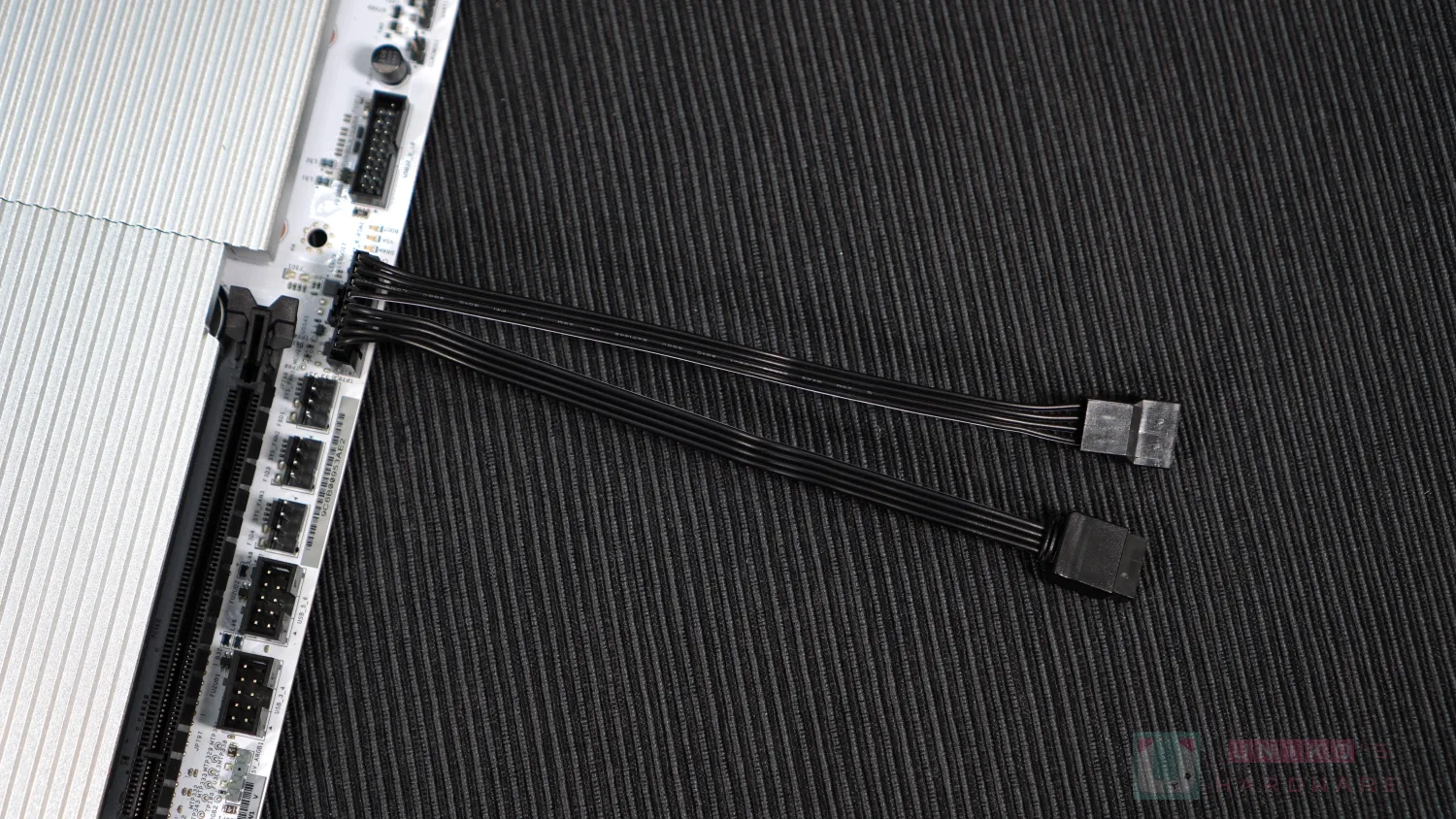

NZXT_8_PIN2 須用到配件中的 NZXT 8PIN 線材,以轉出一組標準的 PWM 4PIN 和一組 NZXT 獨有的 RGB 連接。這種 RGB 連接其實是 5V ARBG 的版本,不過採用不一樣的針腳排列和間距,多出一的針是 DETECT,似是偵測連接狀態。
那個 NZXT_RGB 4PIN 插座,應該就是 NZXT 8PIN 當中的 RGB 連接,不過 NZXT 沒有提供轉插線材換回標準 5V ARGB 3PIN。這些 NZXT 插座都是為了 NZXT 自家產品而設,包括風扇 (F 系列) 和新的水冷。

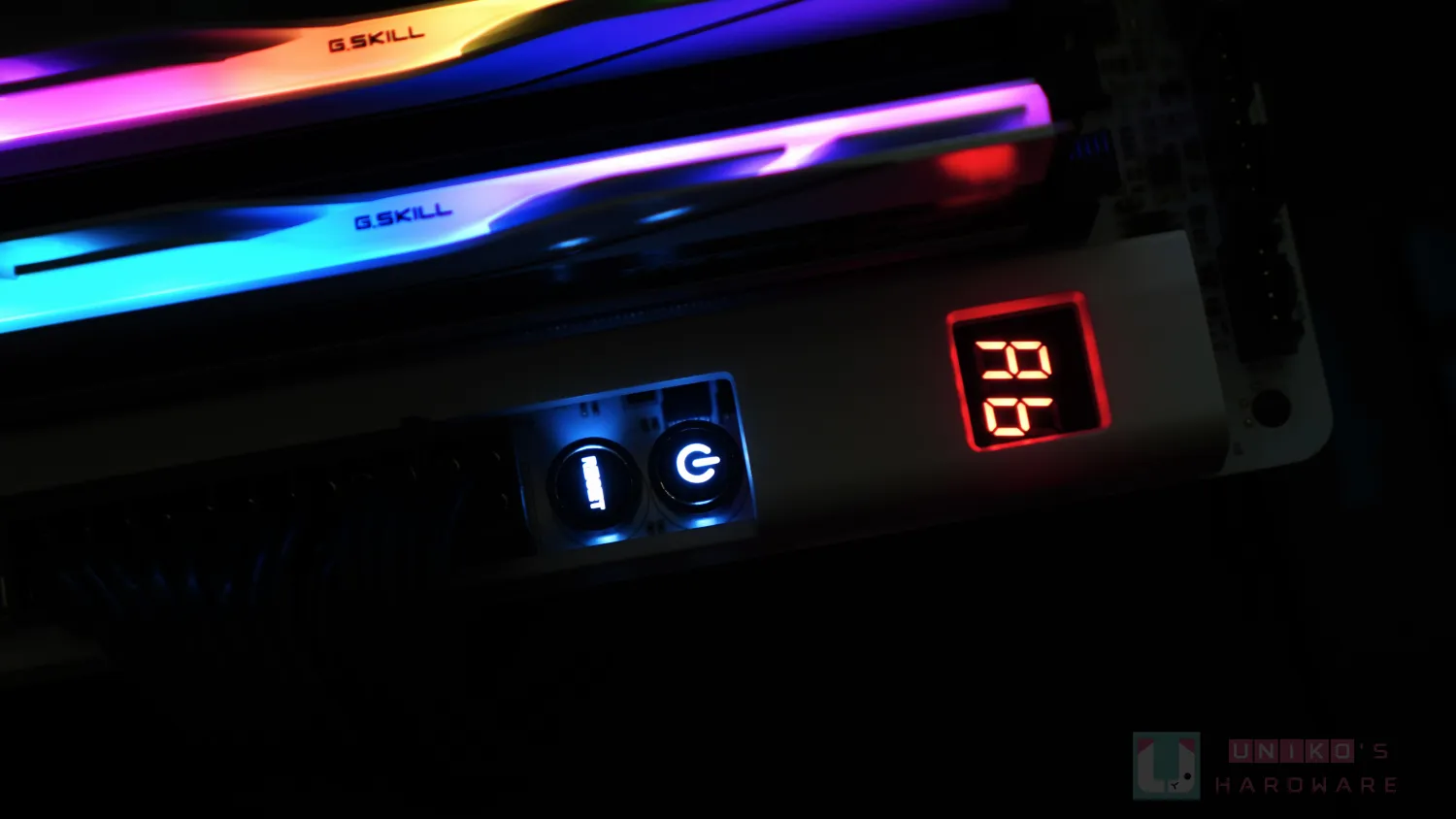

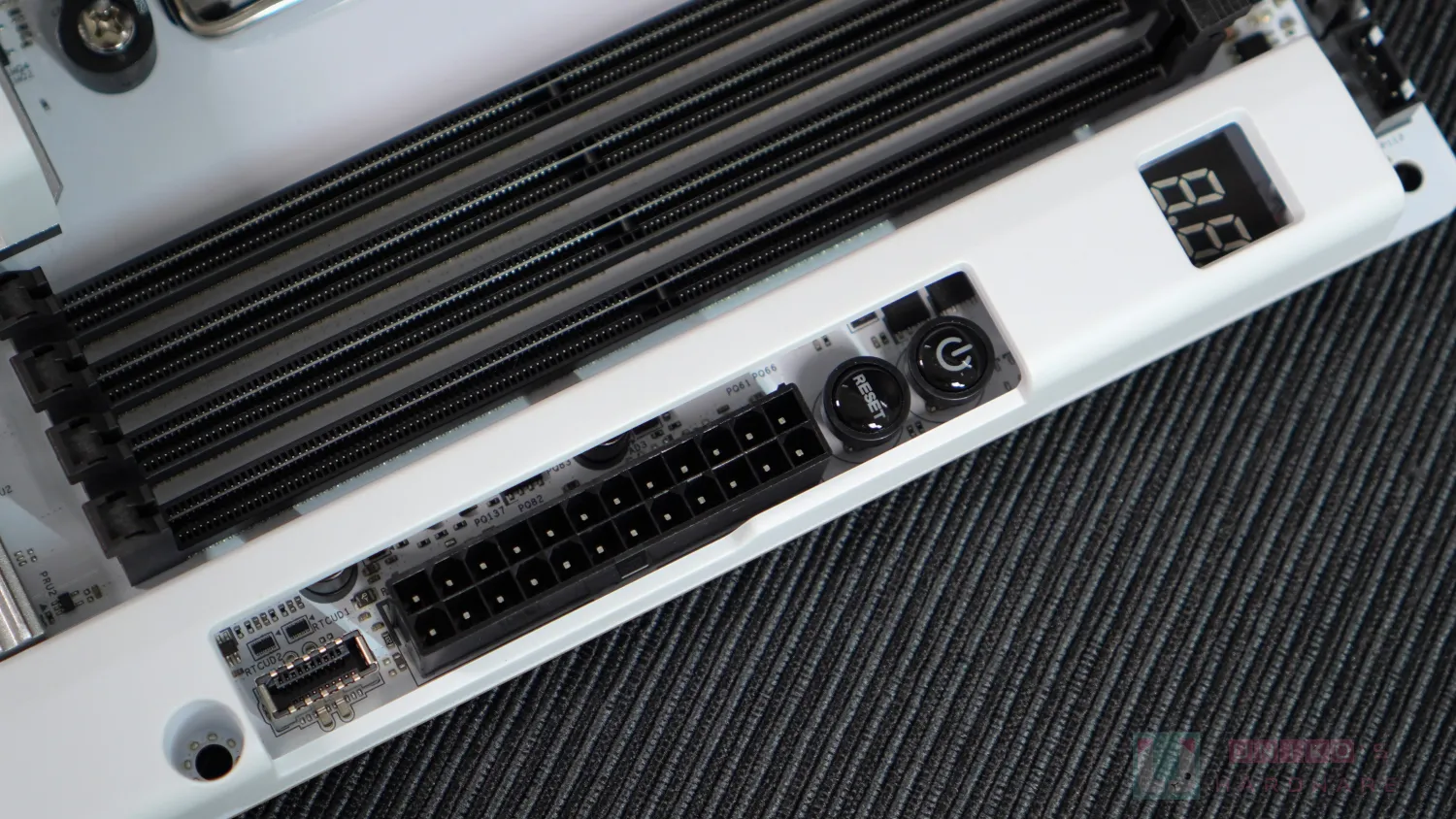

N9 X870E 的右側加上裝甲遮蓋 PCB,只露出 DEBUG CODE LED、開機鍵、重啟鍵、ATX 24PIN 和 20 Gbps TYPEC-C,DEBUG CODE LED 和高級的實體鍵均屬高階主機板的配置,ATX 24PIN 採用實心針設計,高效且穩妥。

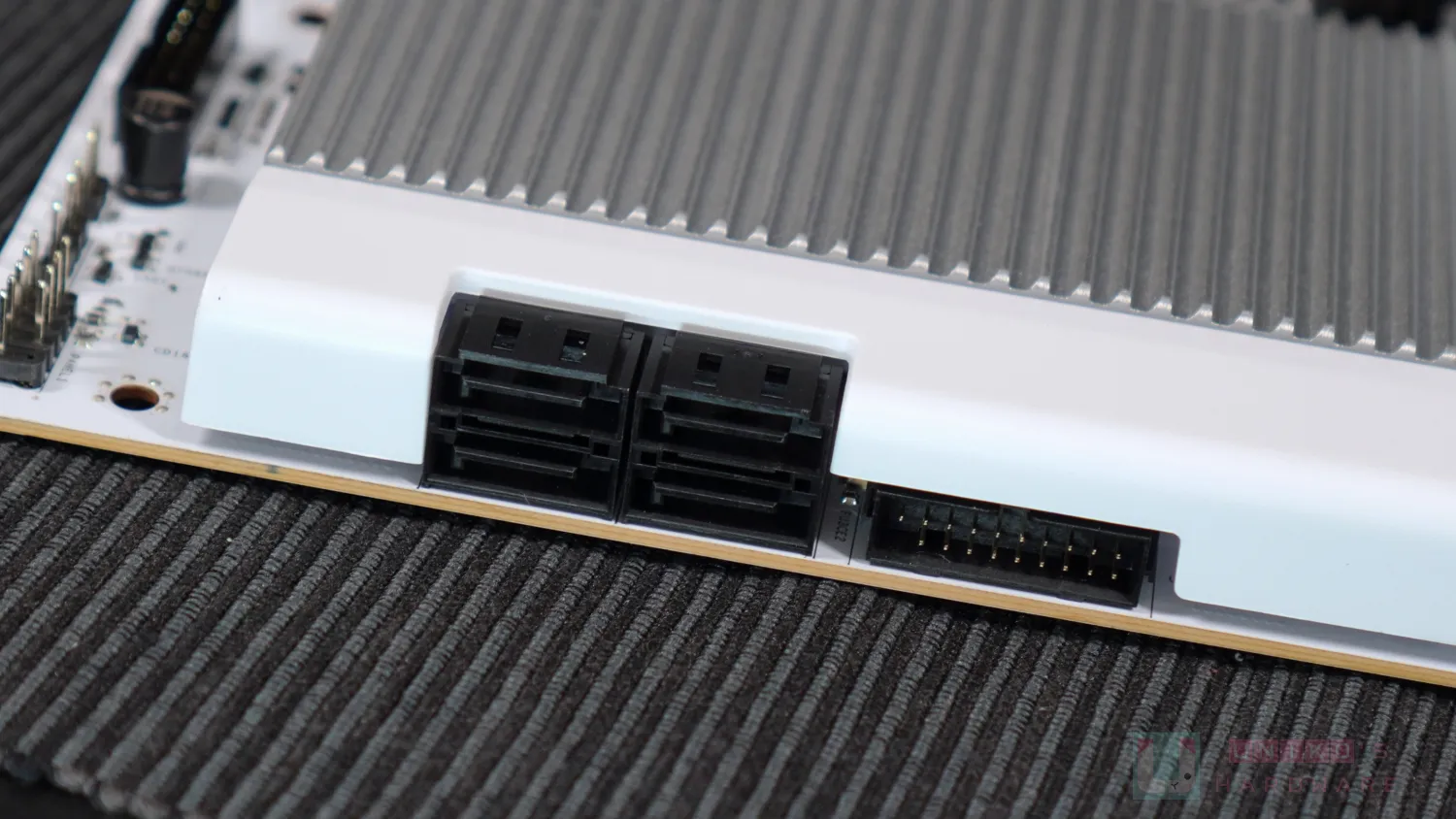

右側裝由延伸至下半部份,不過躺平的 SATA 有外露,躺平的 USB 19PIN 則仍然被覆蓋。

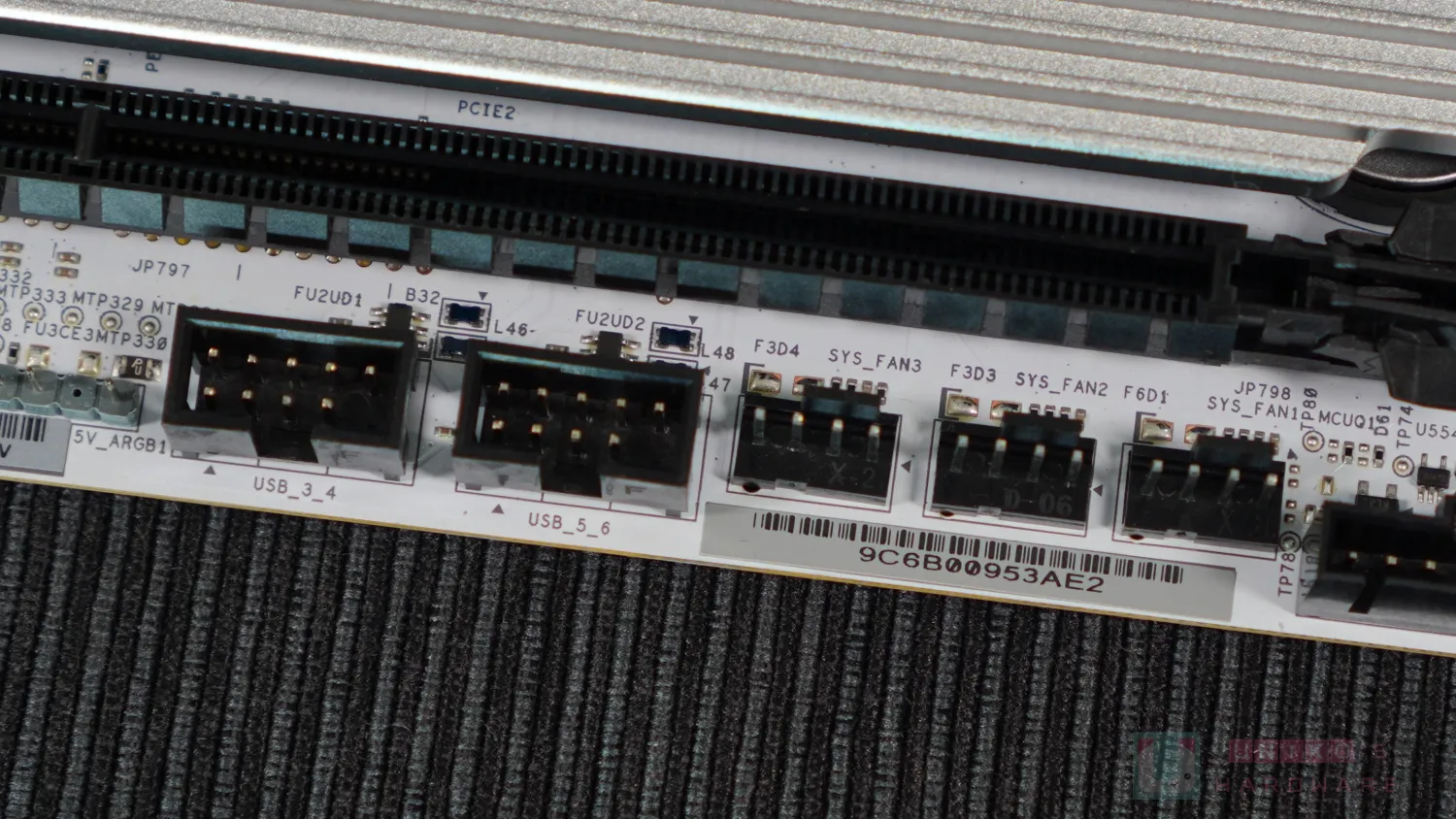

N9 X870E 提供 2 個 USB 9PIN 供 USB 2.0 裝置使用,NZXT 另有控制器裝置整合各路 NZXT RGB 產品。

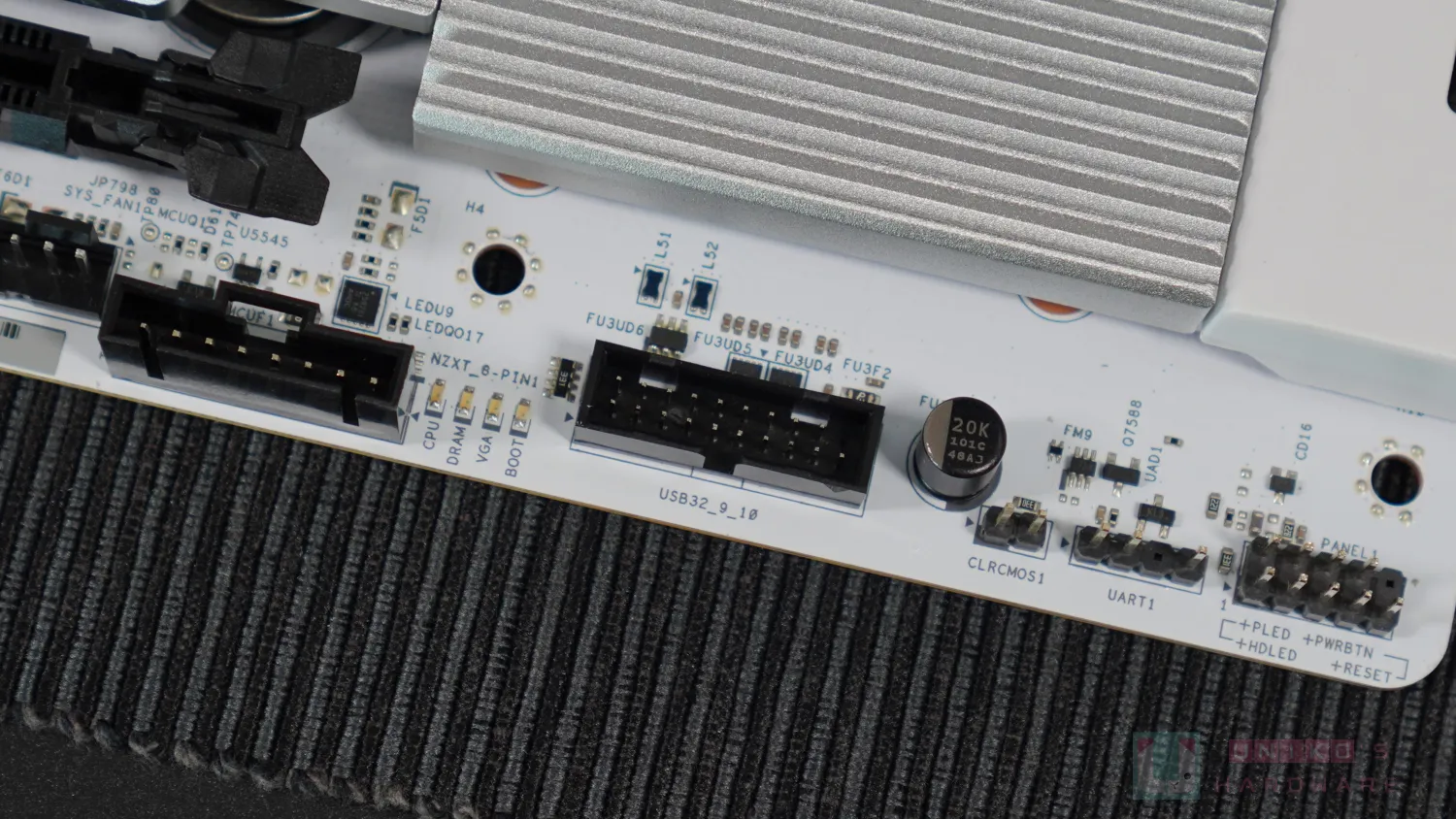

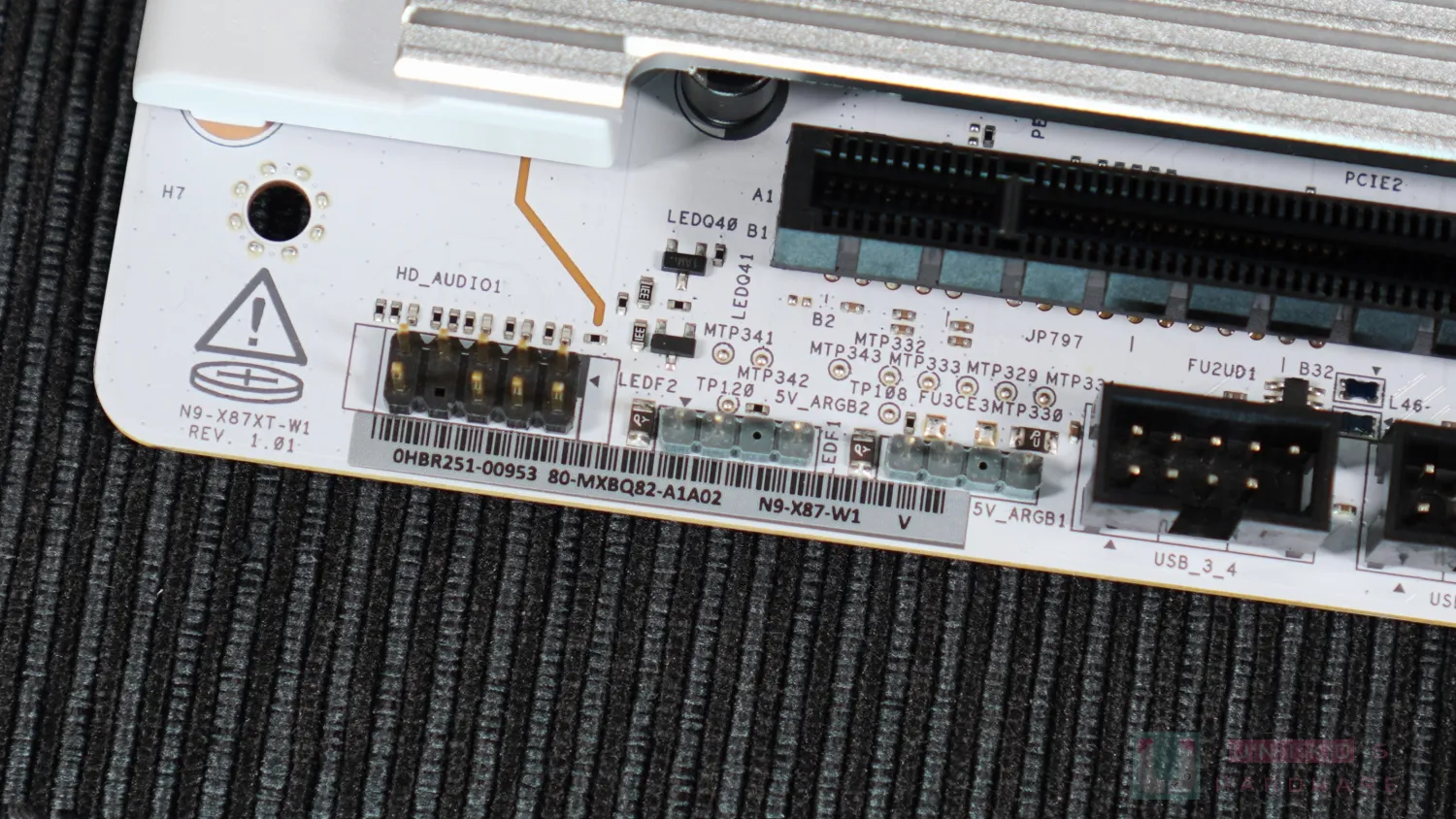

PCB 左下方提供 2 組標準的 5V ARGB 3PIN,板子上未見有任何標準的 12V RGB 4PIN。右下方的連接,除了常見的前置面板 9PIN 和 CLEAR CMOS 2PIN,還有華擎方案中獨有的 UART1 3PIN,用作外接 DEBUG CODE 裝置。4 顆小 LED 狀態識別燈珠藏身於另一組 USB 19PIN 和另一組 NZXT_8PIN 之間。
除了標配的 1 個 CPU 4PIN 以外,N9 X870E 還是有提供 3 組標準的 PWM 4PIN,只是位置上集中於主機板的底部。一般使用者也可以利用配件中的 NZXT 8PIN 線材換取一共兩個 PWM 4PIN。官方說明書有提到,這些都是 3A 輸出,且預設支援自動識別設計 (3PIN DC / 4PIN PWM)。
主機板拆解介紹

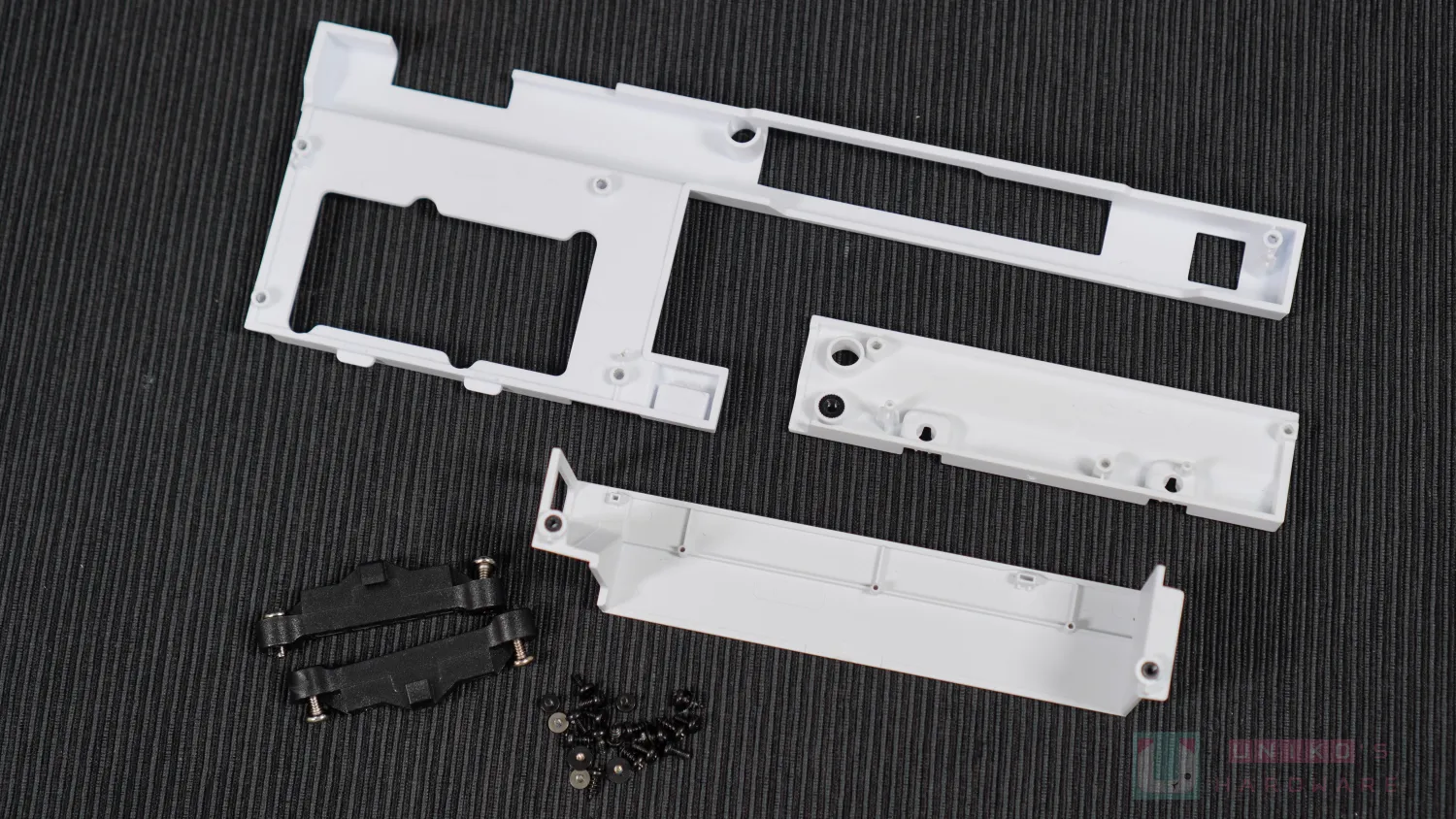

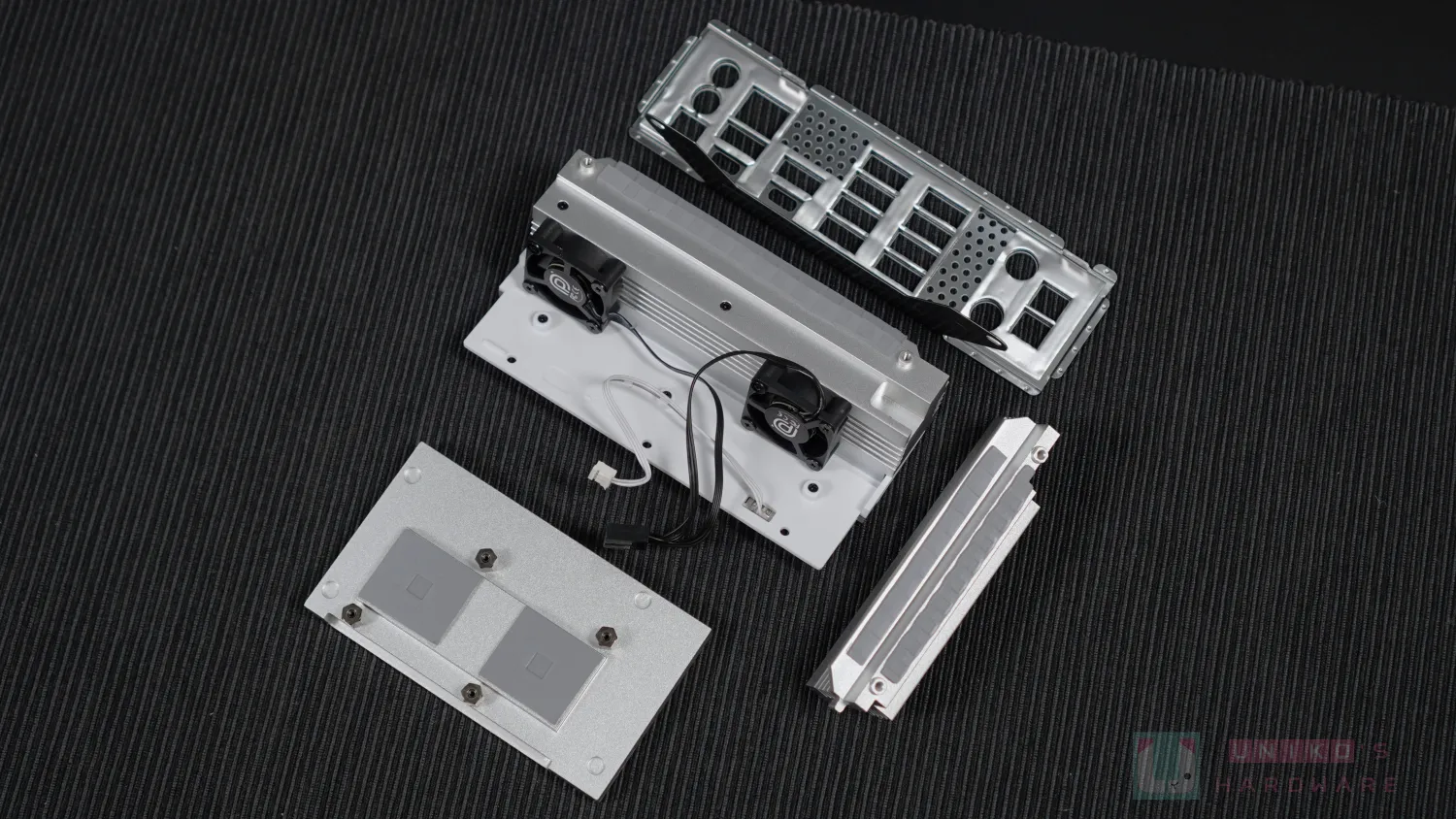

N9 X870E 能拆的東西有很多,由拆解的角度看那些塑膠裝甲也有一定用途,像是 I/O 擋板背後有軟墊,壓抑 EMI 和提供緩衡。
不過 I/O 擋板結構看起來雖然與華擎方案一模一樣,華擎宣稱具一定移動幅度,以遷就機殼公差,不過我們手上的產品的 I/O 檔板好像動不了。

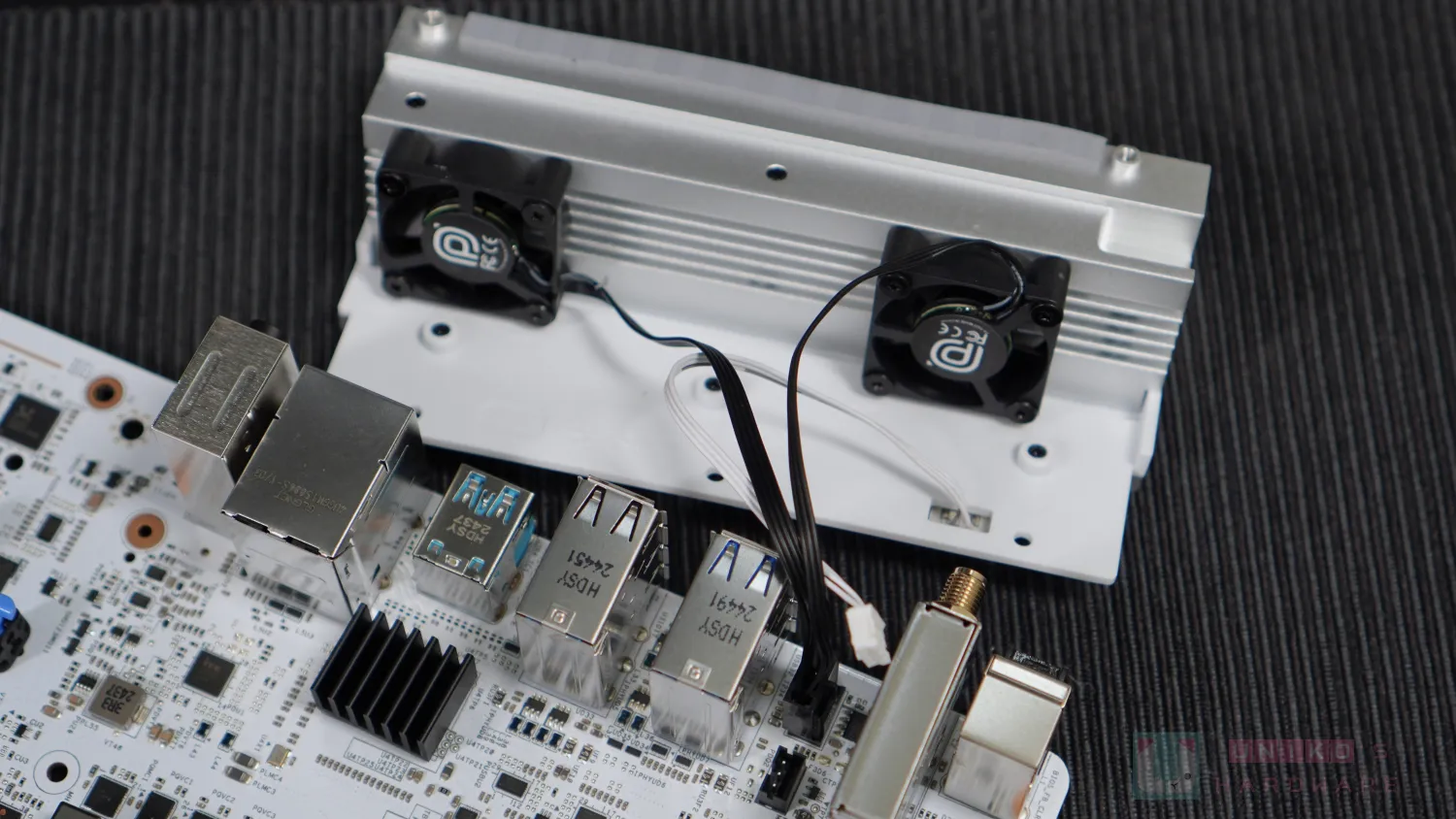

供電散熱器分為兩大塊,當中沒有利用熱導管連接,不過有兩顆小風扇直吹 I/O 那邊的散熱器,所以散熱上不必擔心。

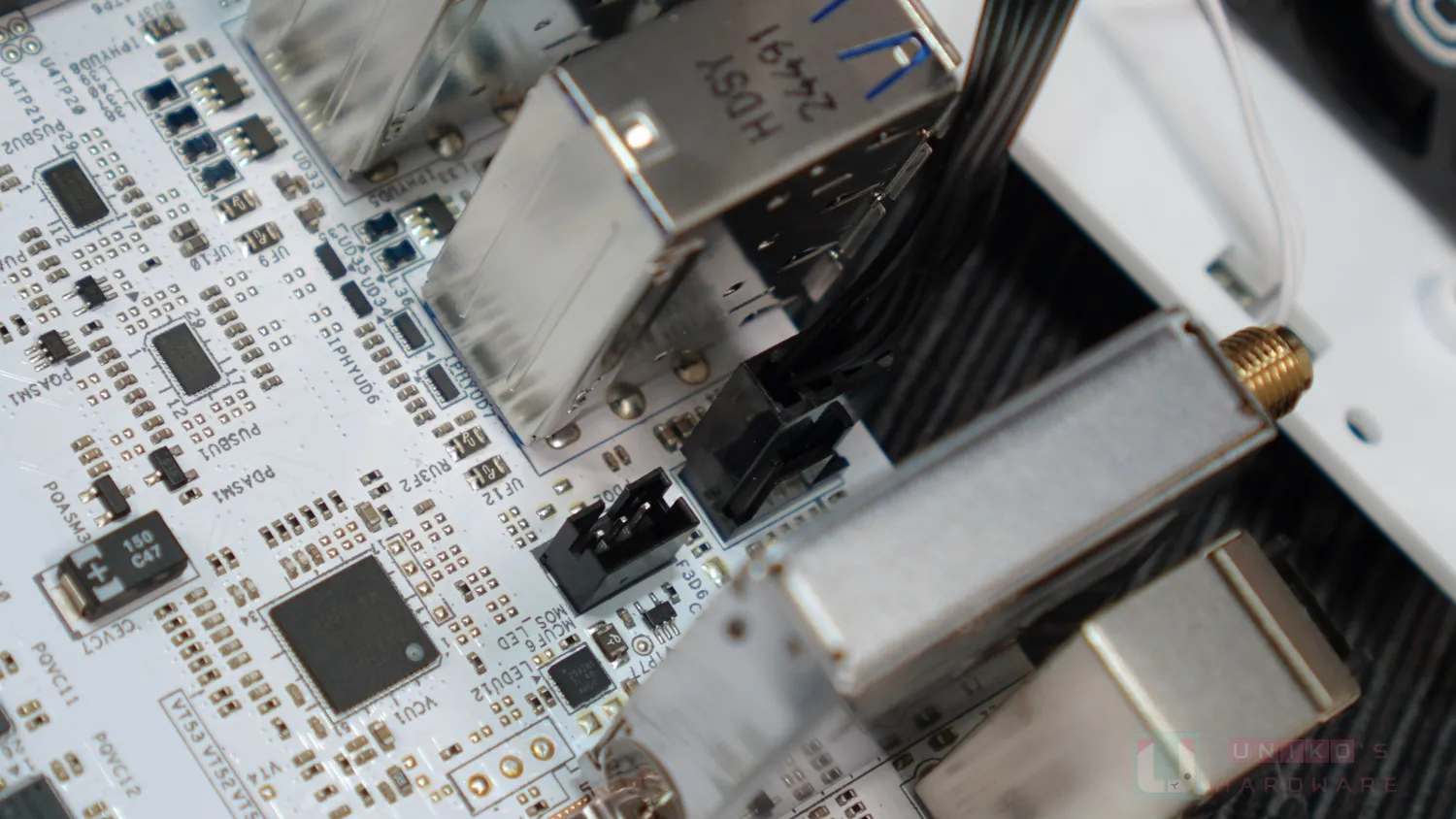

值得注意的是風扇是緊貼散熱器上,並往外 (I/O 擋板) 吹,所以 I/O 擋板的小孔是排風而不是抽入。小風扇的線材竟然用上標準的 PWM 4PIN 插座,大多廠商往往會用上小的 4PIN。

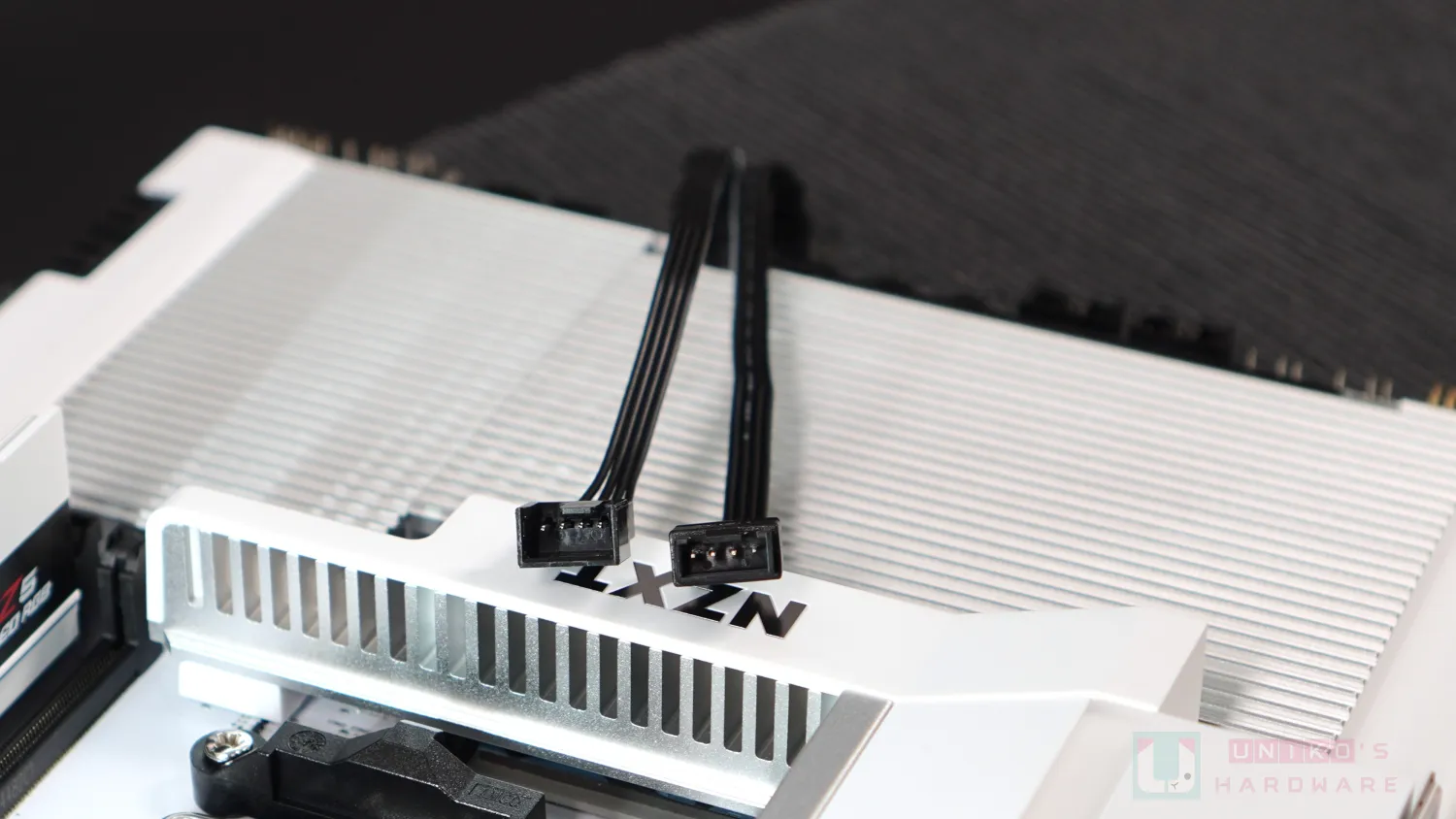

這次 I/O 裝甲的燈條終於用上 3PIN 設計了,不再是 NZXT RGB 4PIN (5V)。
晶片組散熱器巨大,壓制兩顆晶片組只用上 4 顆螺絲固定在 PCB 上,不過其實晶片組散熱器的底部還藏有裝甲部份。
由於右側的裝甲同時提供卡扣處作為 M.2 散熱器的固定位置,所以也有往中央延伸。
至於 I/O 裝甲,除了遮掩後置 I/O 和連接至供電散熱器,其實其底下也有突出物卡住 I/O 擋板作為定位。

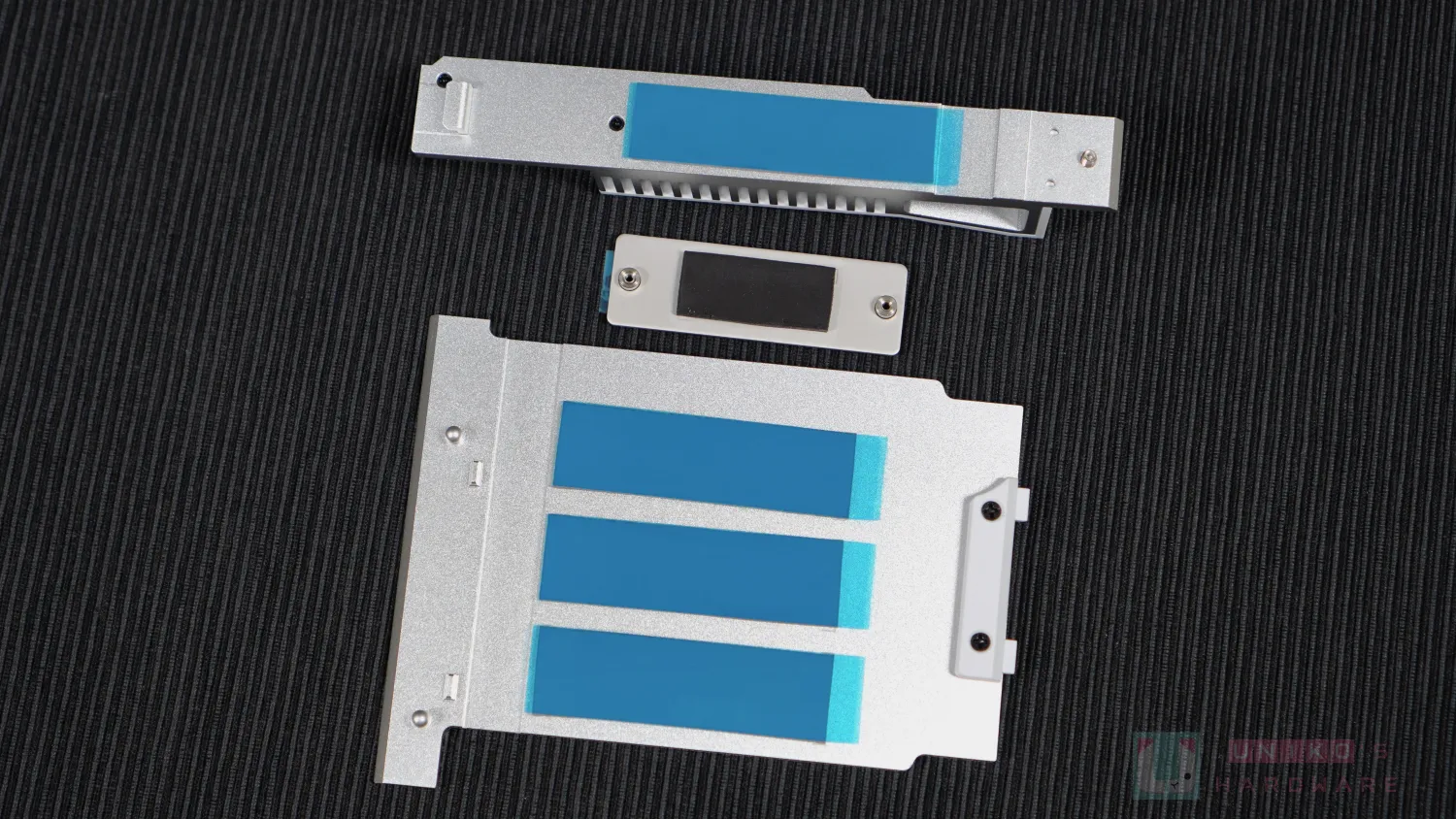

M.2 散熱器體積跟面積都很大,當中 M2_1 插槽更有額外的散熱背板。這塊散熱背板依照華擎方案,在 PCB 那邊也有附上導熱貼,把背板的熱力導至 PCB 上,進一步降低 GEN5 SSD 的溫度。
主供電設計

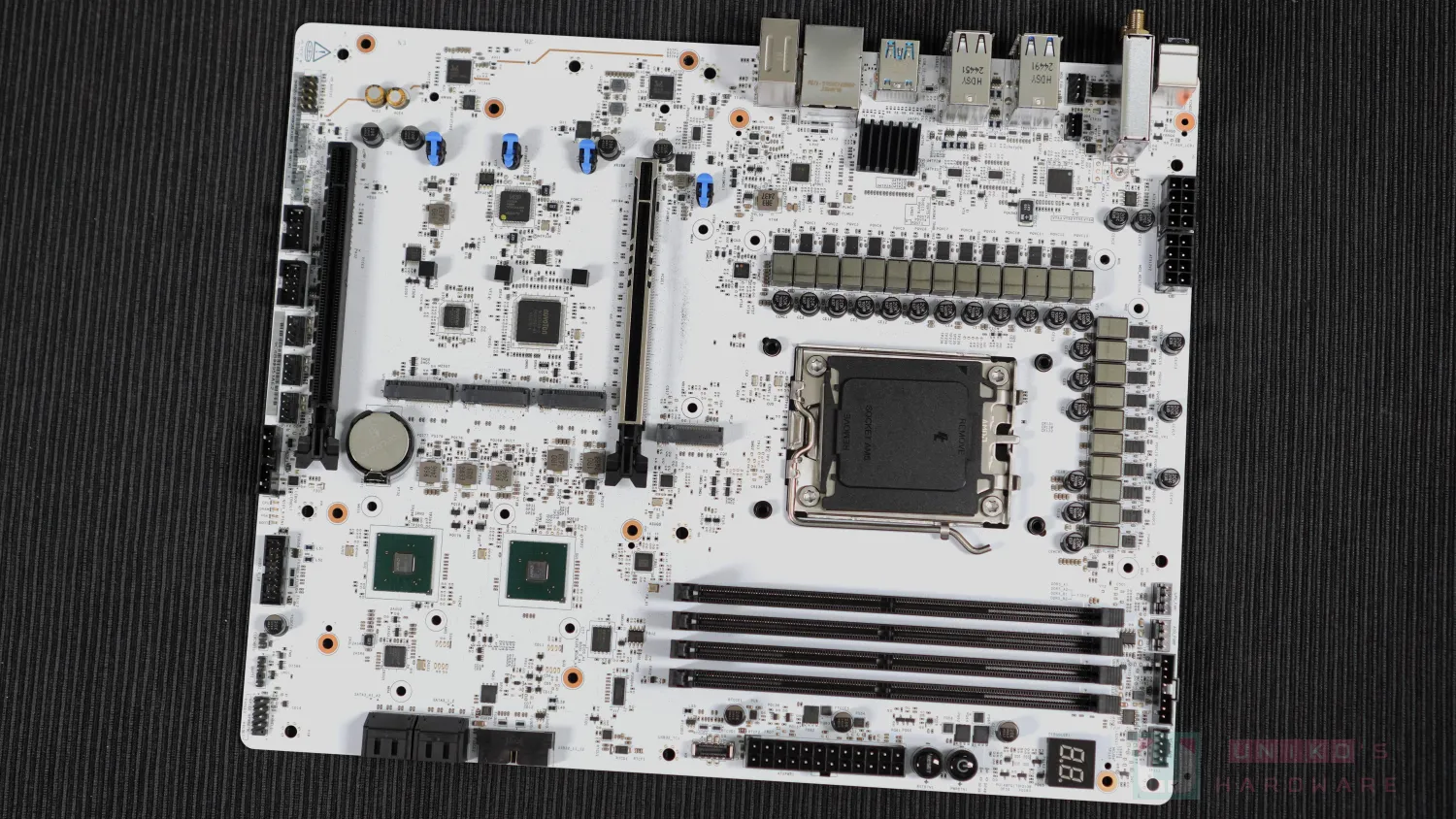

拿掉所有裝甲和散熱器後,白白的 ATX PCB 好好看,背後灰色帶有另一種風情,PCB 表面上元件佈局不會過度密集。

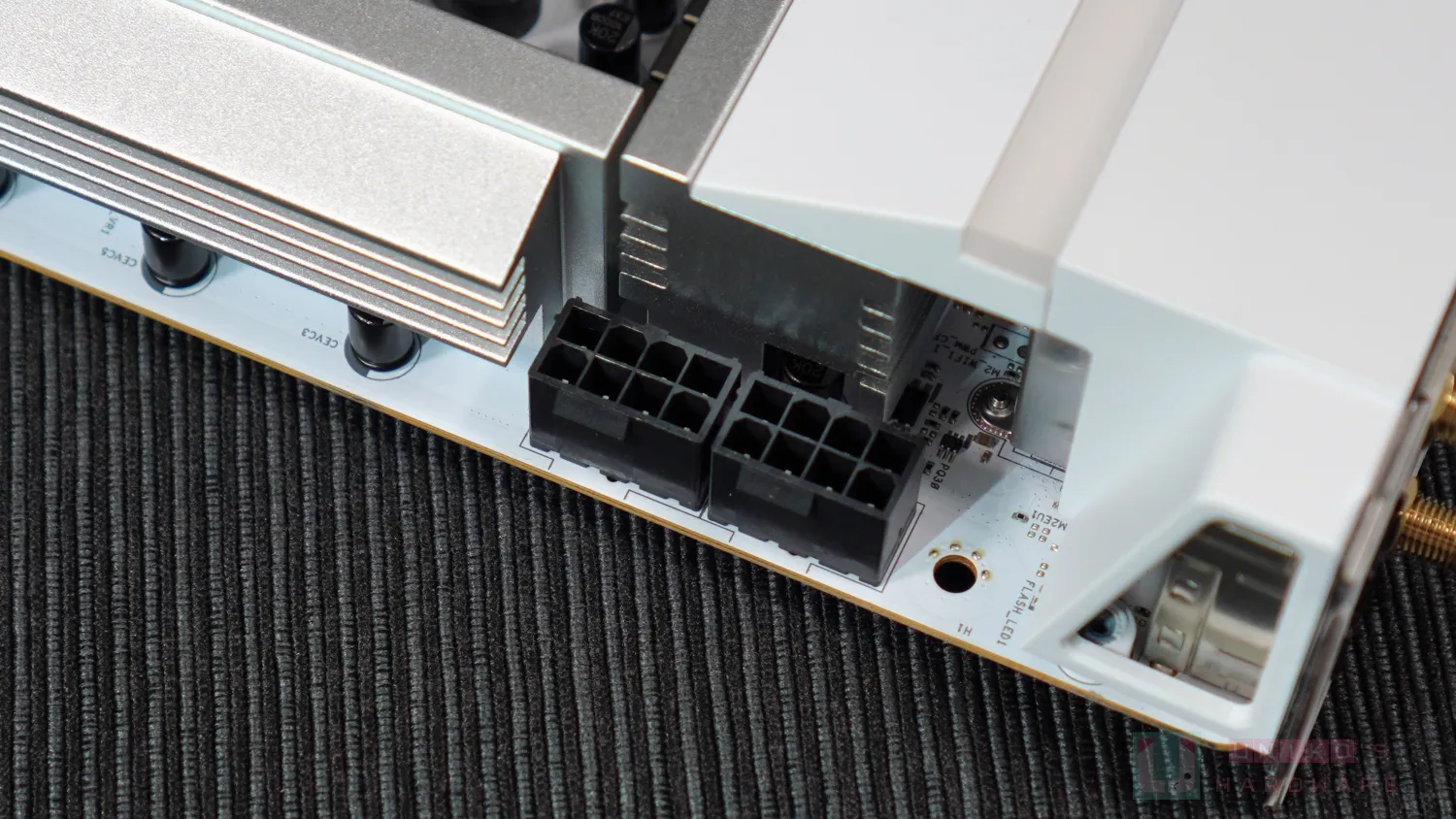

- 雙 EPS CPU 8PIN 輸入 12V,PCB 上未見有 12V 輸入電感,12V 直接進各輸入電容。
- 輸入電容包括 5 顆 20K 270uF 的固態電容,還有正背面共 2 顆 POSCAP。
- 輸出電容主要是多顆 20K 1000uF 的固態電容,各固態電容之間還藏有多顆 MLCC。

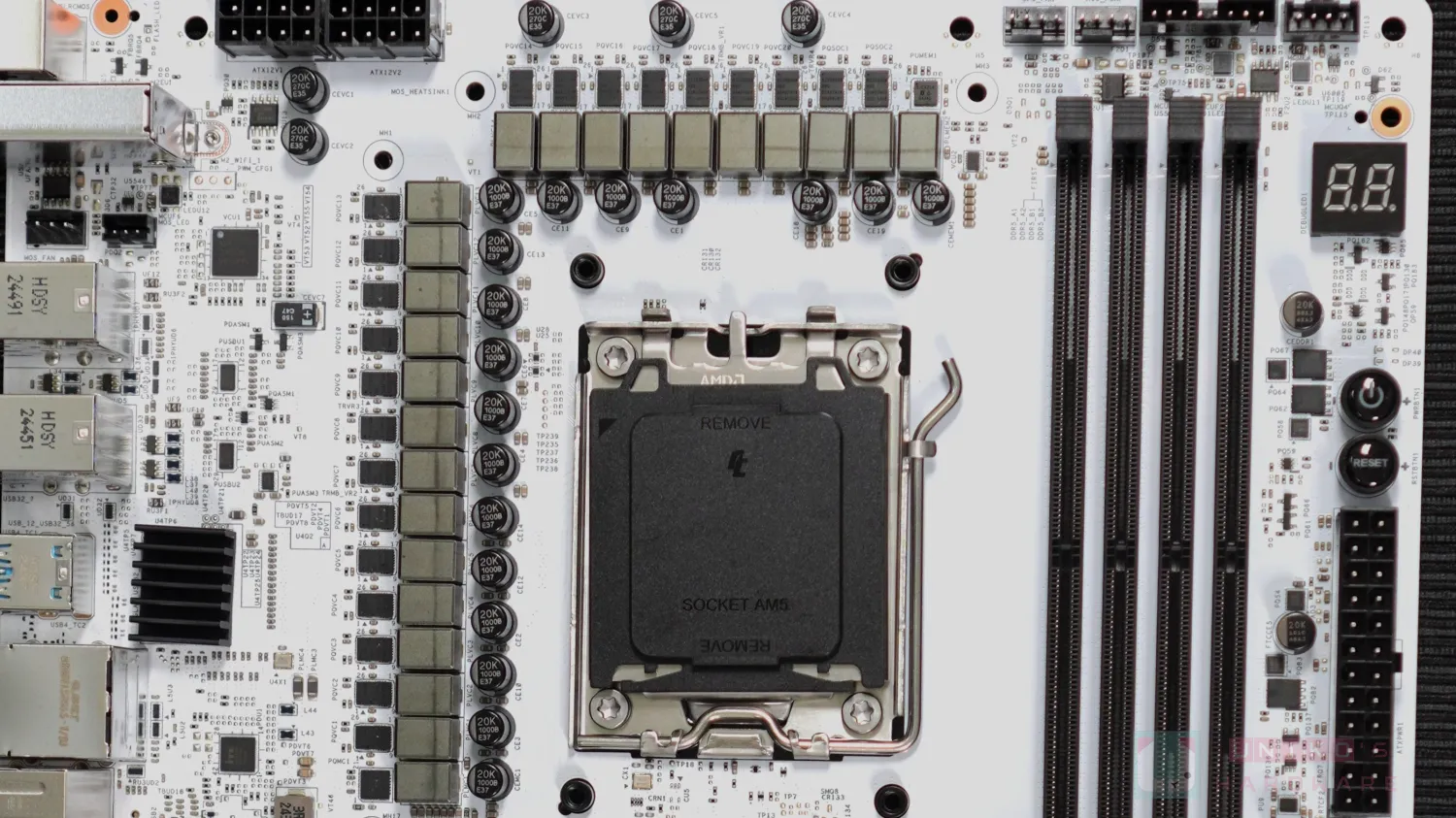

- 佈局上,L 型圍住 CPU 插座的主供電模組共有 24 組,當中 10 組位於插槽上方,其餘 14 組為於插槽左邊。
- RENESAS RAA229628 20 相 PWM 控制器,似是控制 20 + 2 共 22 組一體式供電模組。
- Vcore 供電模組是 RENESAS R22009004HB0 110A SPS。

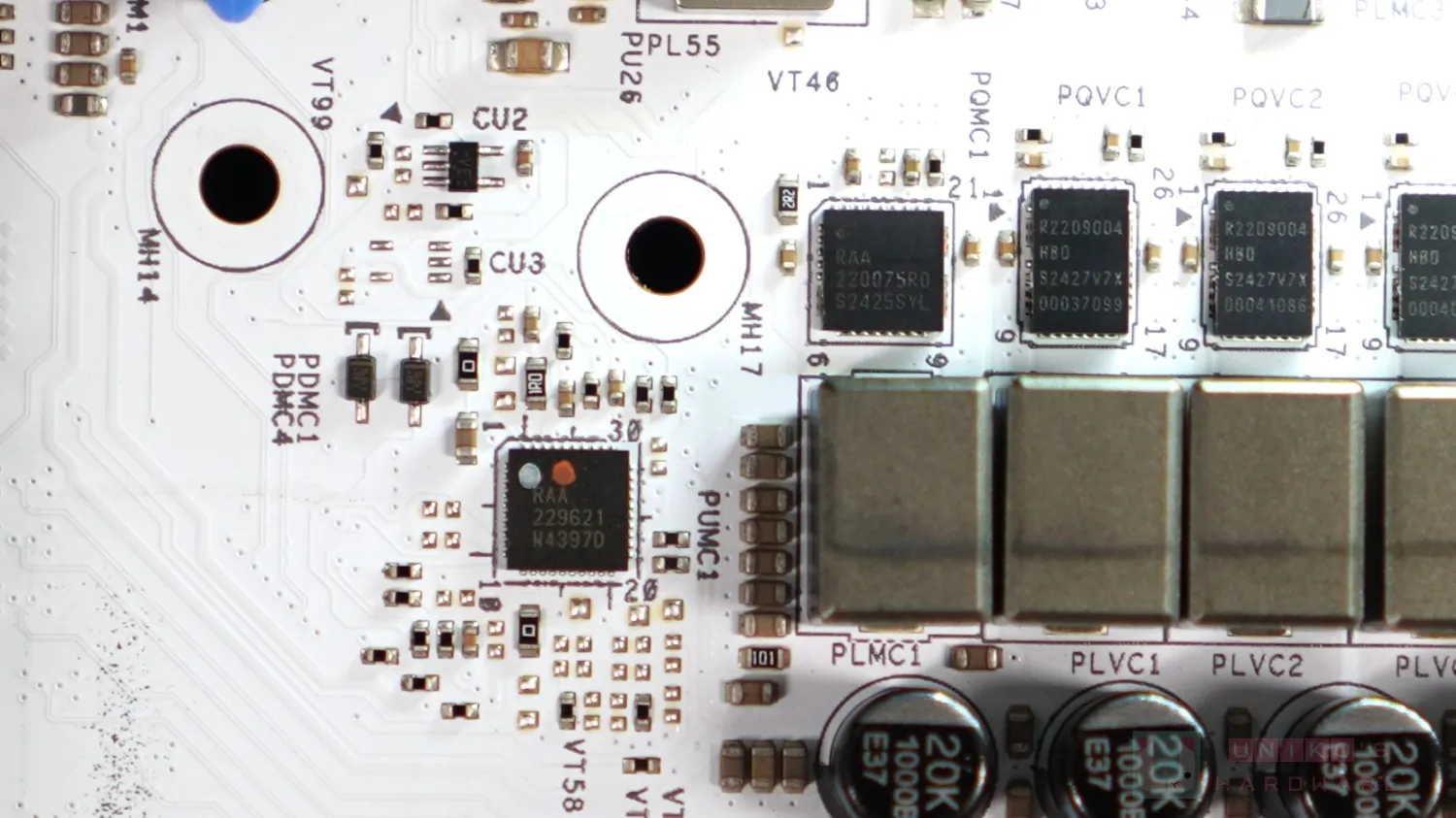

- RENESAS RAA229621 8 相 PWM 控制器,似是控制 Vmisc。
- 一相 Vmisc 由 RENESAS RAA220075R0 75A SPS 負責。
- 輸出電容除了固態電容,還有多顆 MLCC。

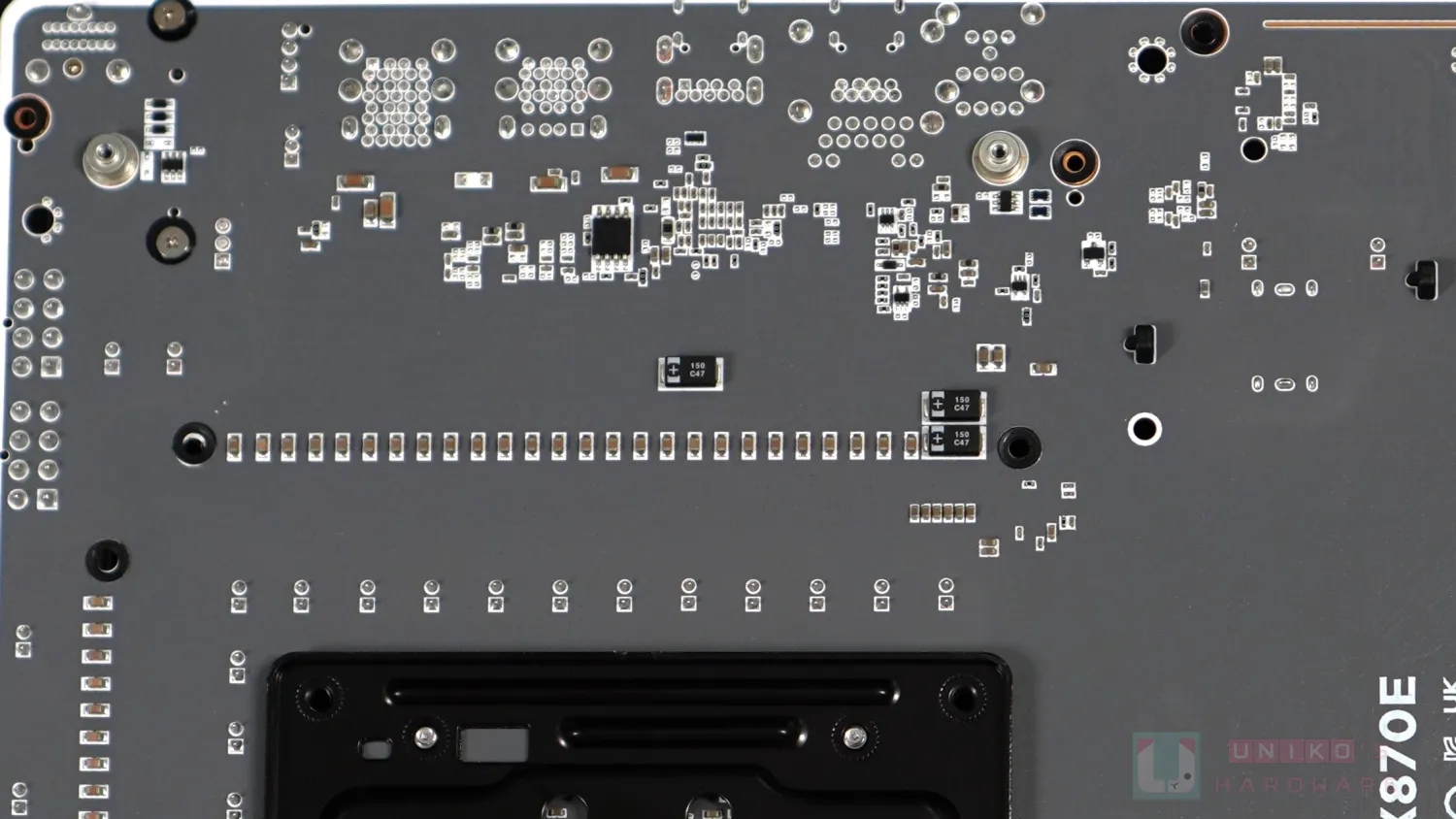

- PCB 背面還有 2 顆 POSCAP 和更多 MLCC。

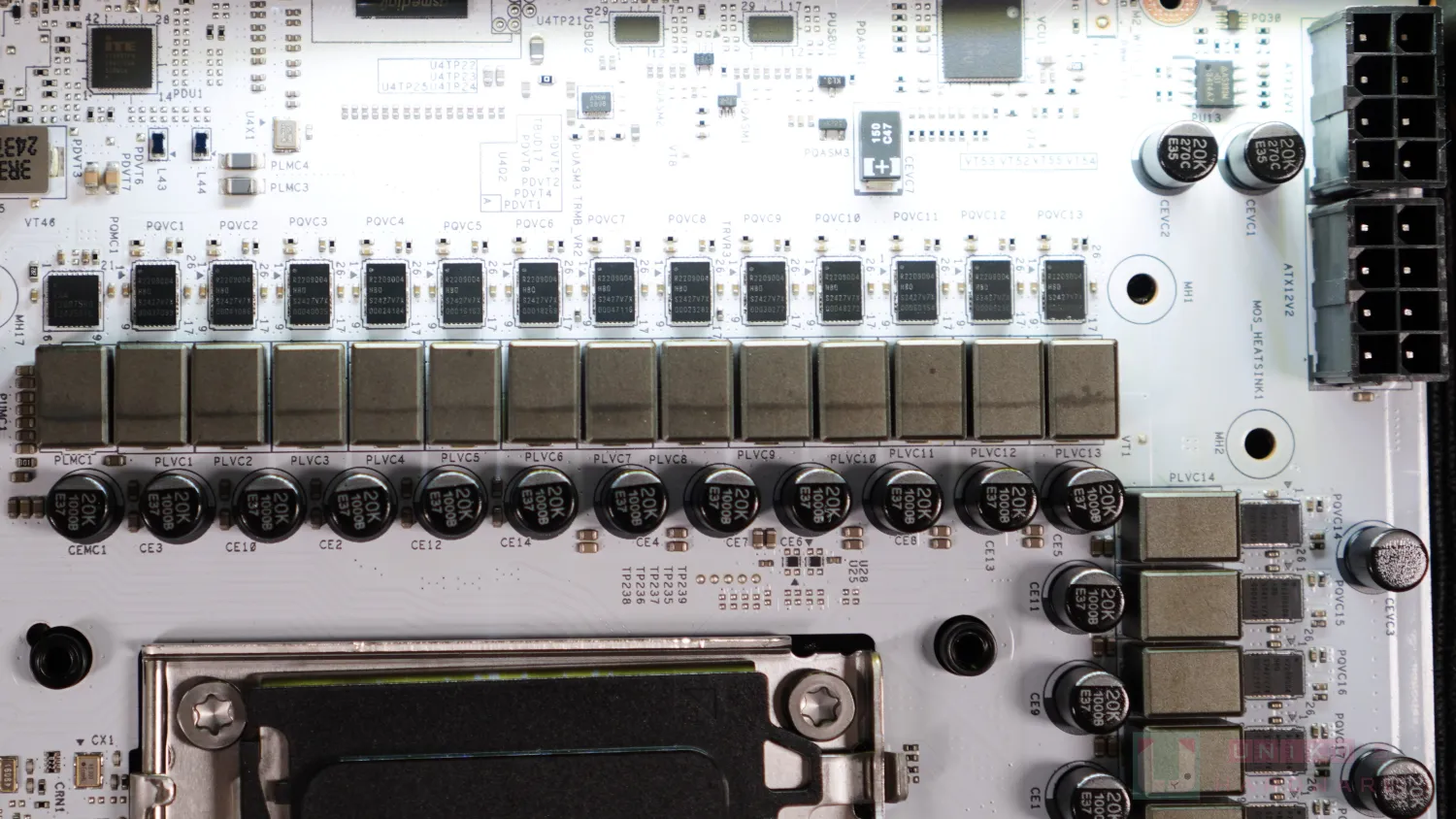

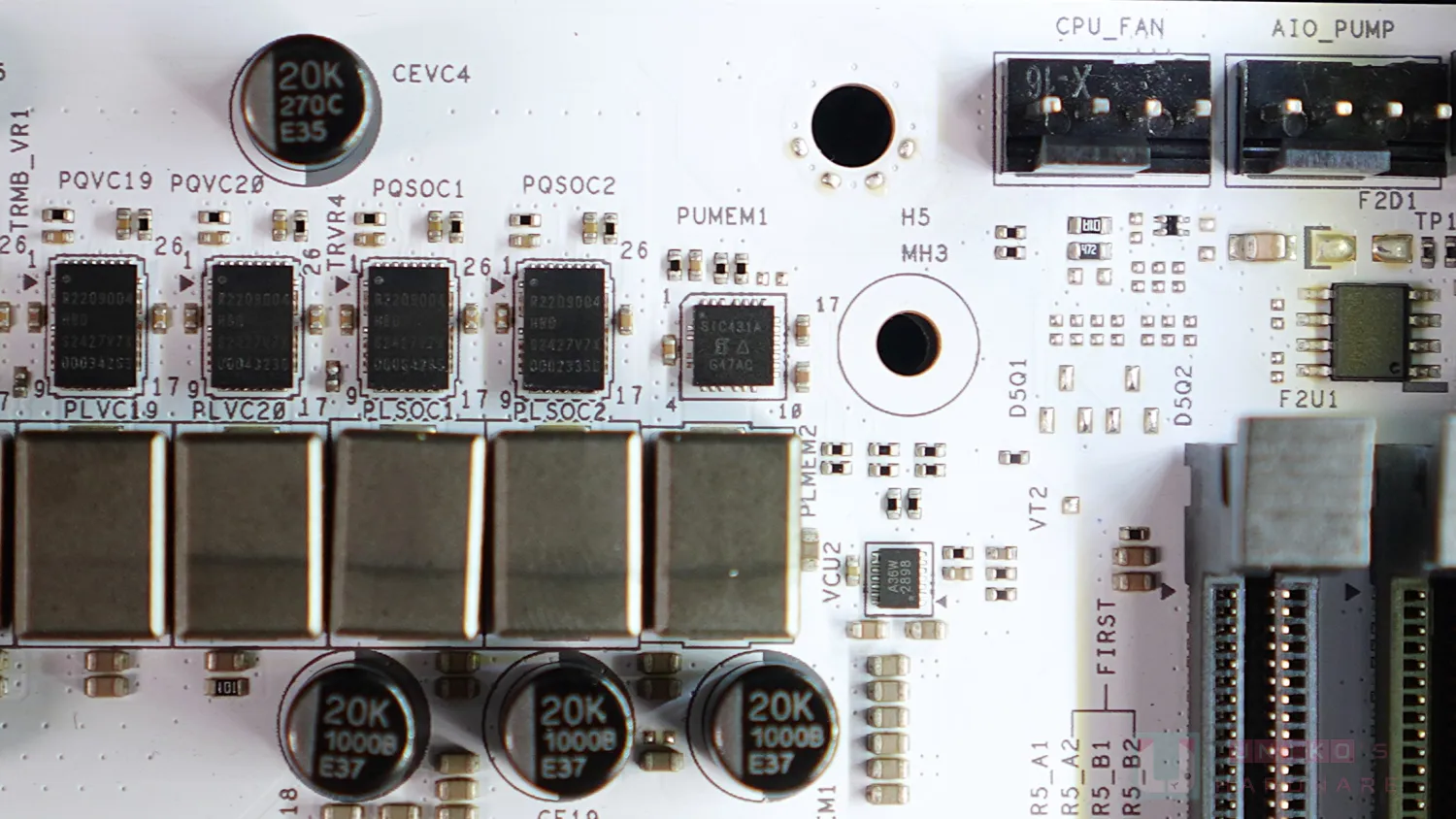

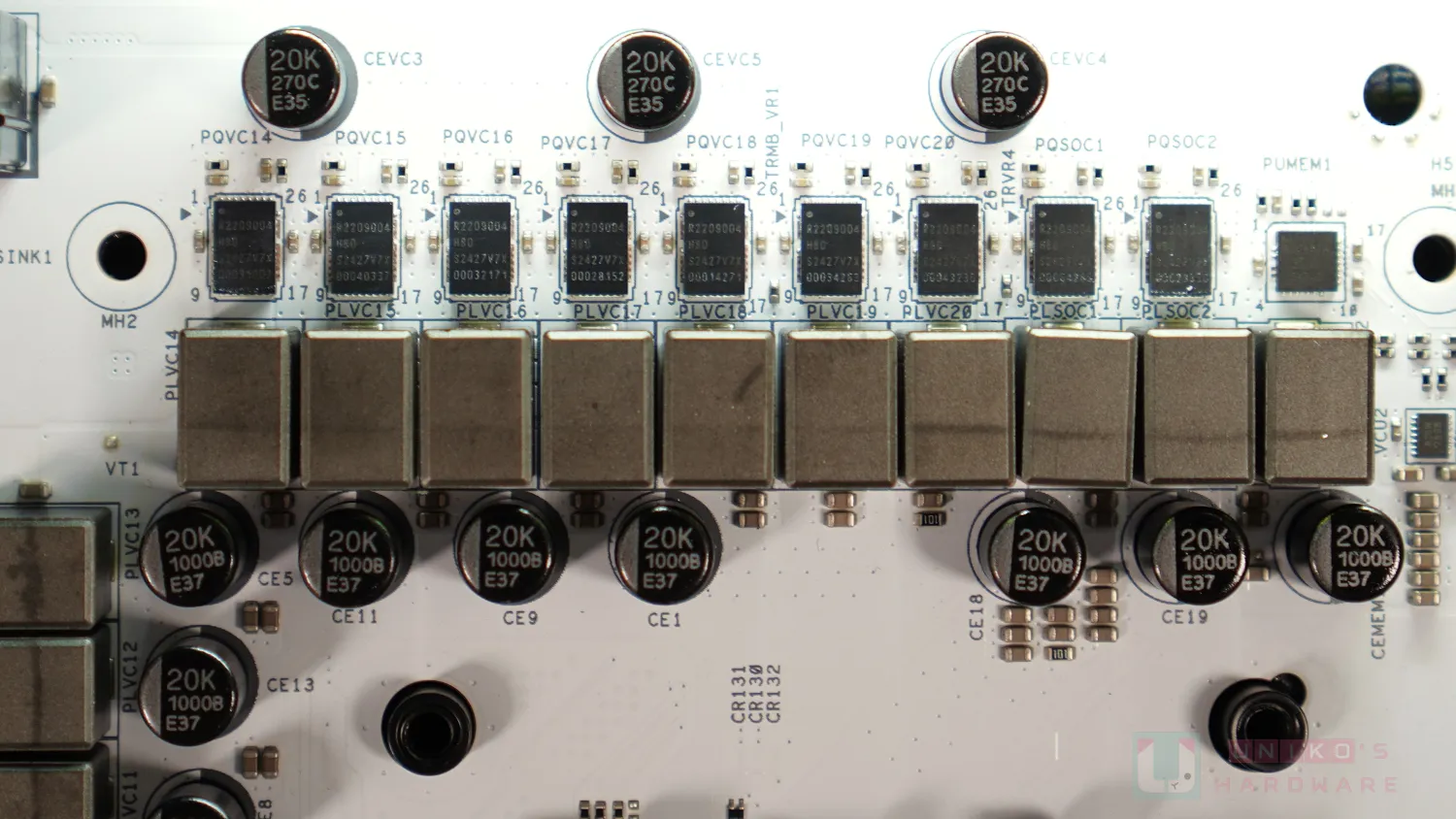

- CPU 插座上方共有 10 組供電設計,左邊 7 組屬 Vcore,之後 2 組屬 Vsoc,最後一組是 VccIO_MEM。
- Vsoc 的供電模組同樣為 RENESAS R22009004HB0 110A SPS。

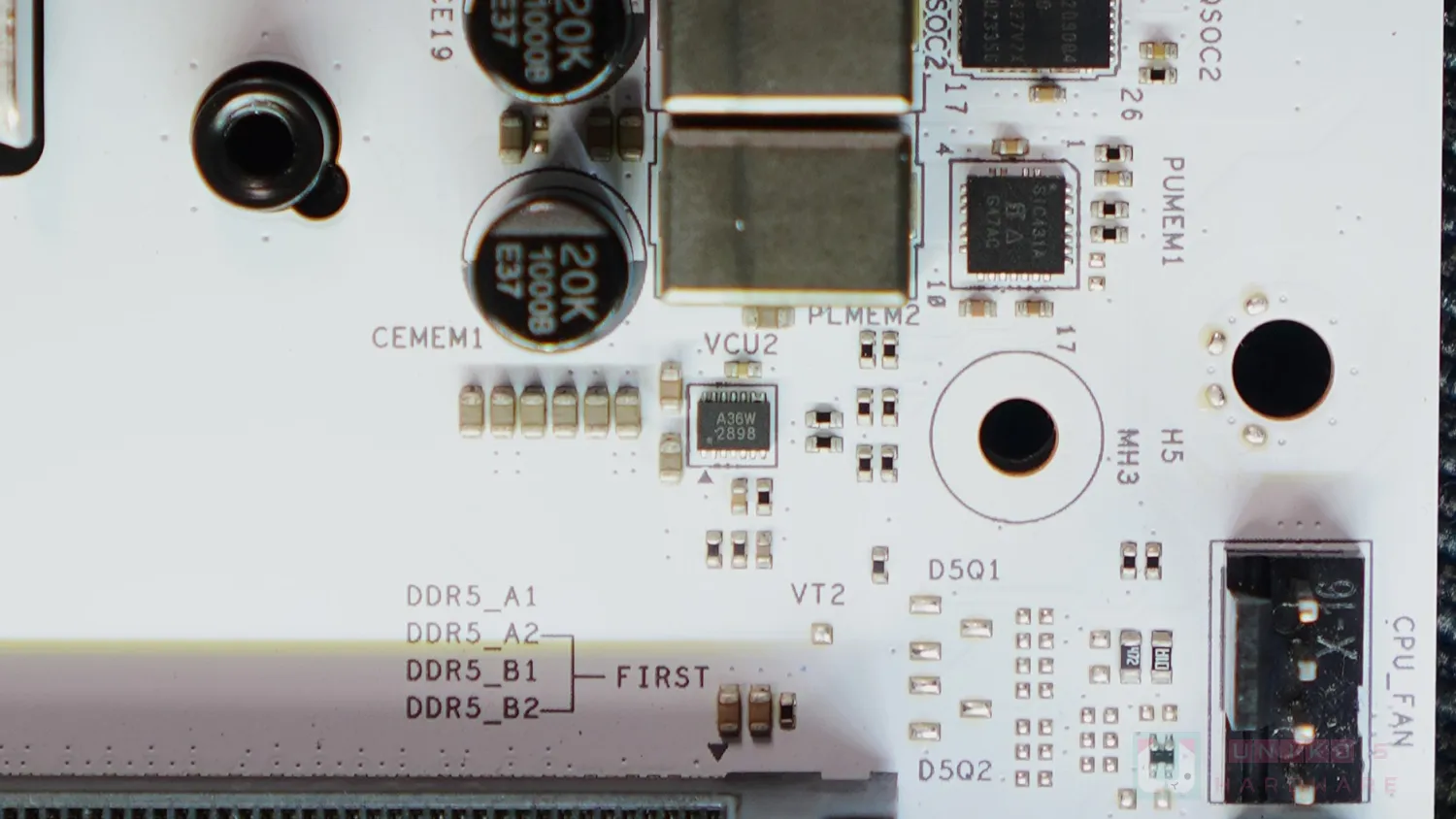

- VccIO_MEM 則使用 VISHAY SIC431A 24A 同步降壓器,直接管理和輸出 VccIO_MEM,這種同步降壓器已整合上下橋。
- Vsoc 與 VccIO_MEM 有自己的固態電容和更多 MLCC 當輸出電容。
USB 與影像輸出

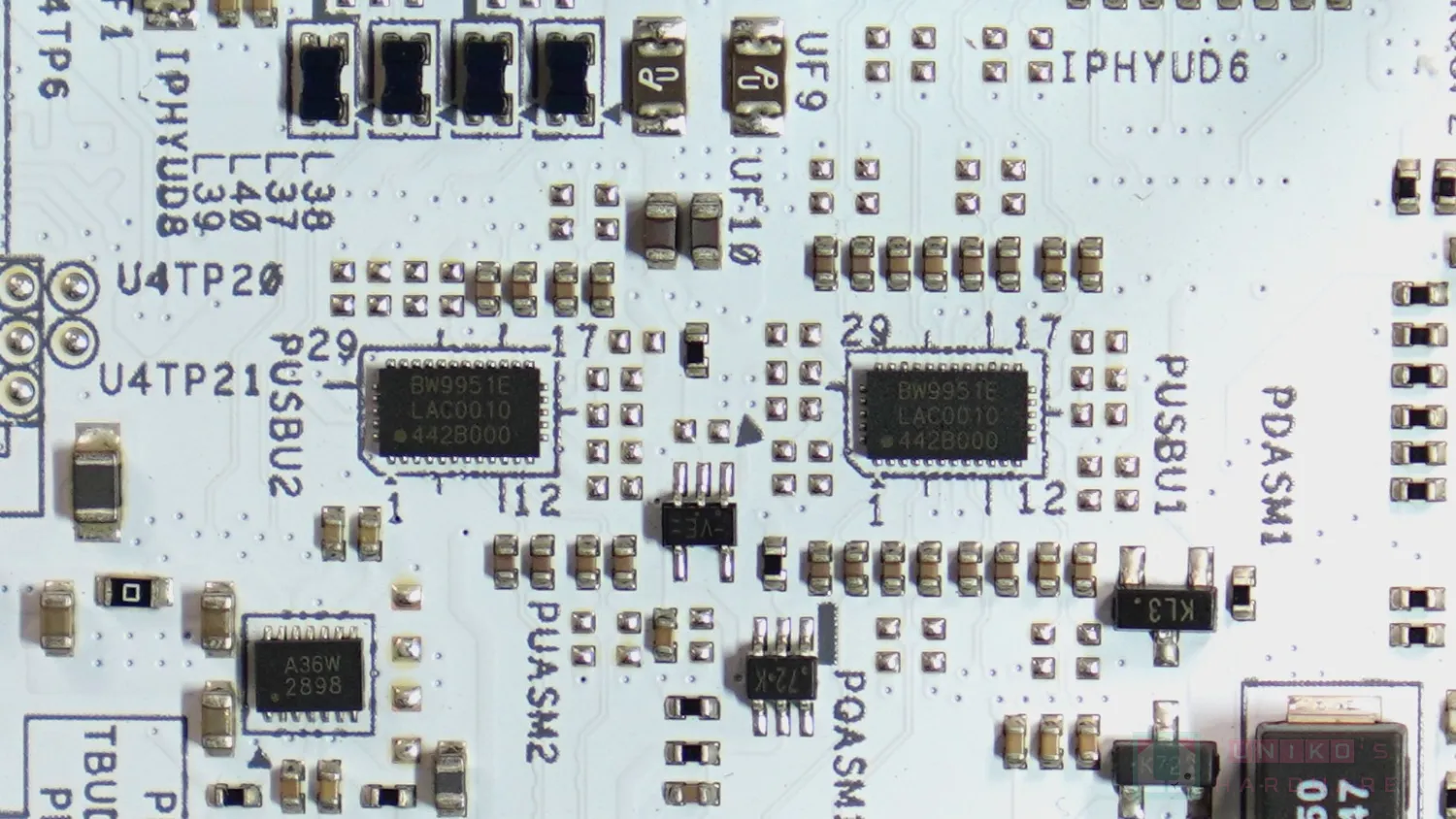

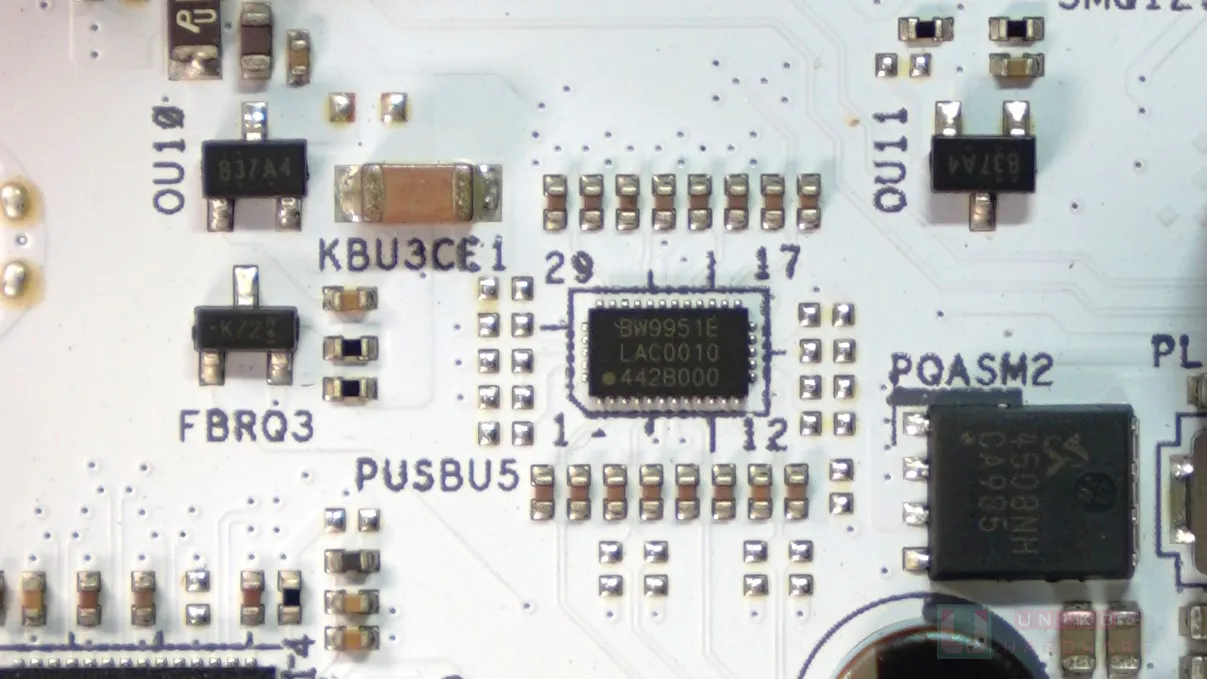

- 2 顆 GENESYS BW9951E USB 10 Gbps 雙埠中繼器,負責後置 I/O 上其中 3 個 USB 10 Gbps TYPE-A 的訊號。

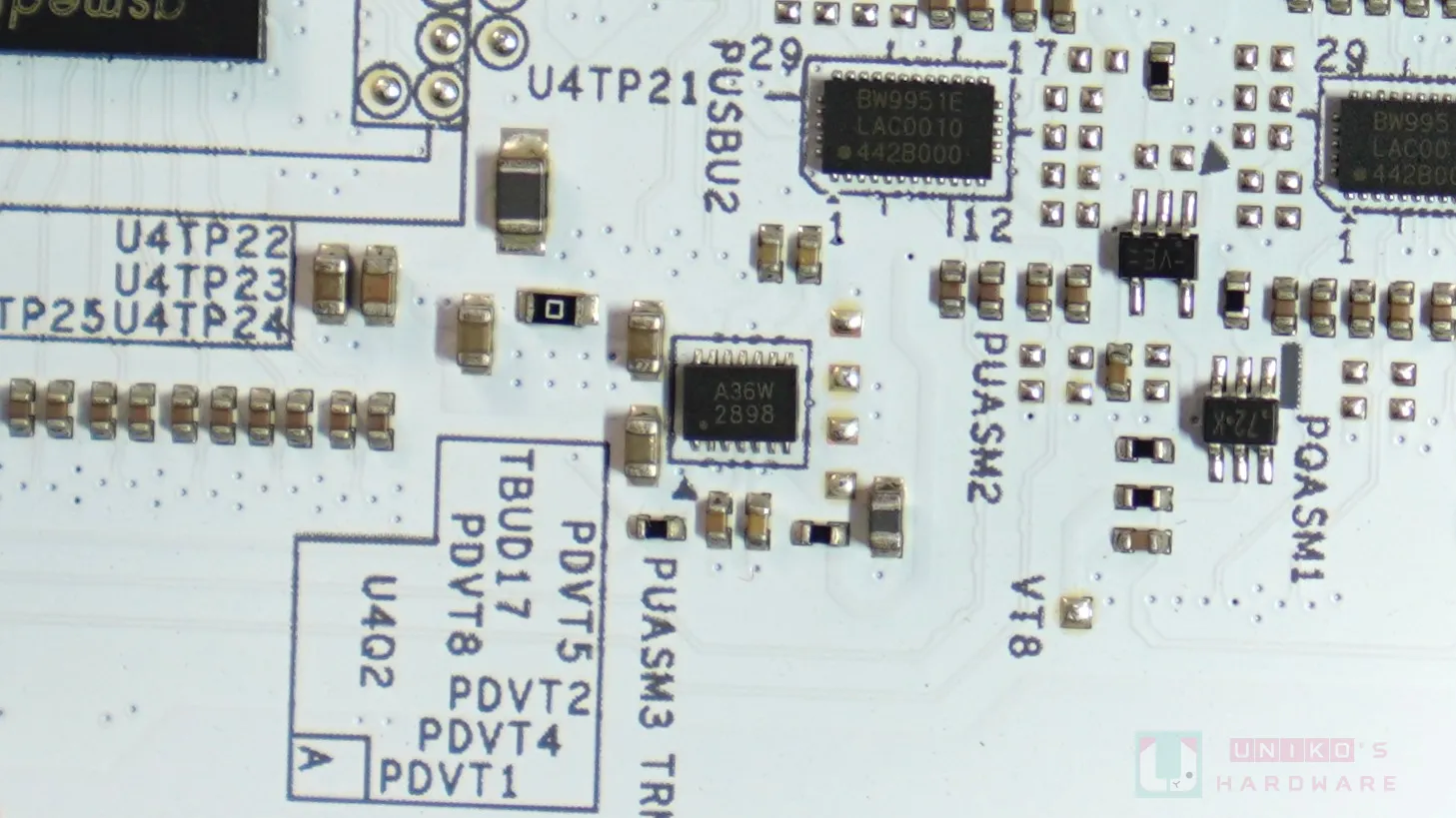

- PCB 絲印 PUSBU1 的 BW9951E 擁有更多 MLCC,PUSBU2 則只有一半,意味 PUSBU2 只負責 1 顆 USB-A 10 Gbps。
- 1 顆 GENESYS BW9951E USB 10 Gbps 雙埠中繼器,負責後置 I/O 上其中 2 個 USB 10 Gbps TYPE-A 的訊號。

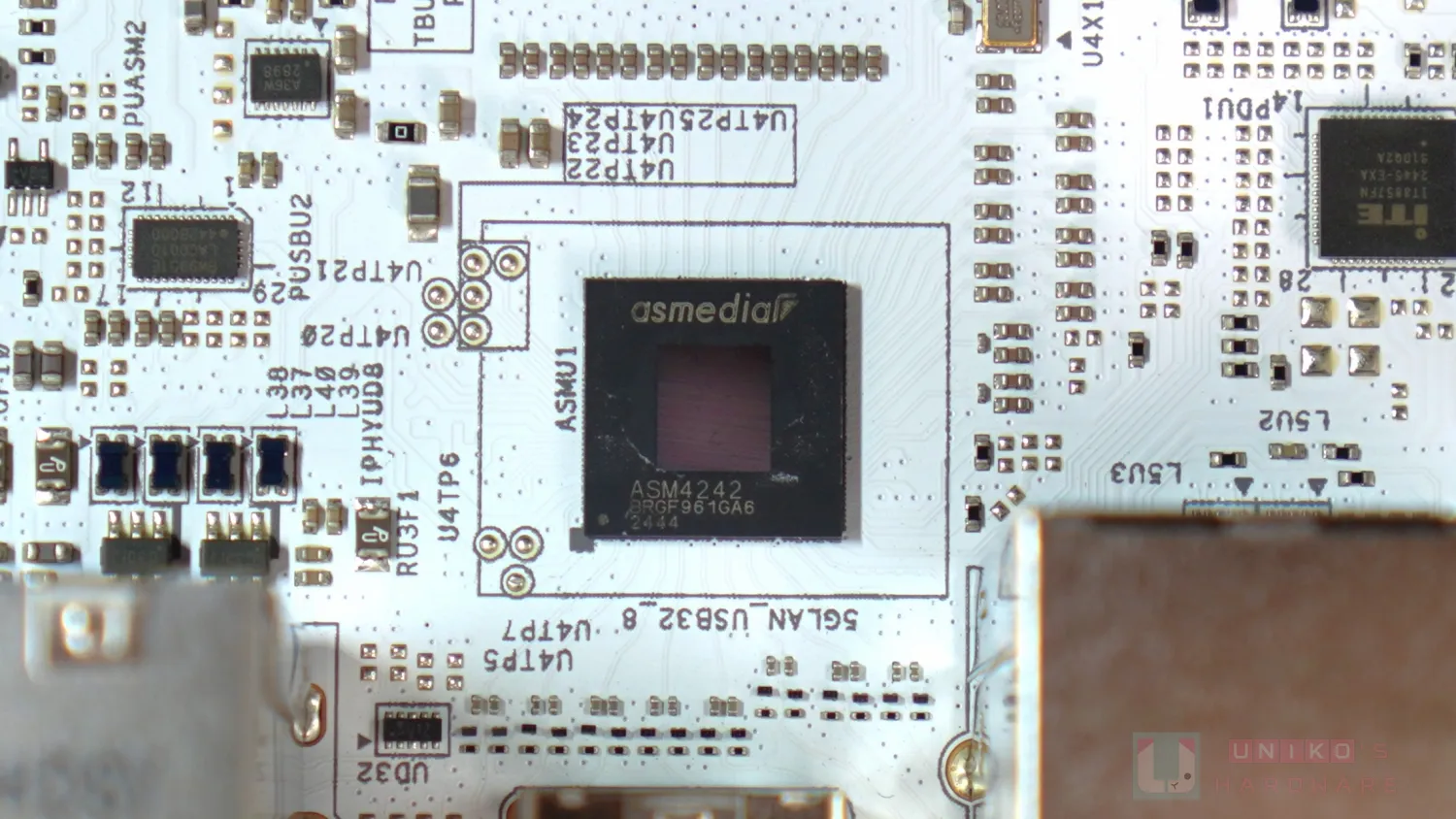

- ASMEDIA ASM4242 USB4 控制器,取上行 GEN4X4,下行擴展 2 顆 USB4 40 Gbps TYPE-C,當中也處理影像輸入和輸出。
- 由於沒有 DP IN,所以影輸來源由 CPU 內置顯示輸出負責,意味須搭配支援內置顯示的處理器。
- ASM4242 的散熱器比較小,而且沒有以螺絲固定在 PCB 上。

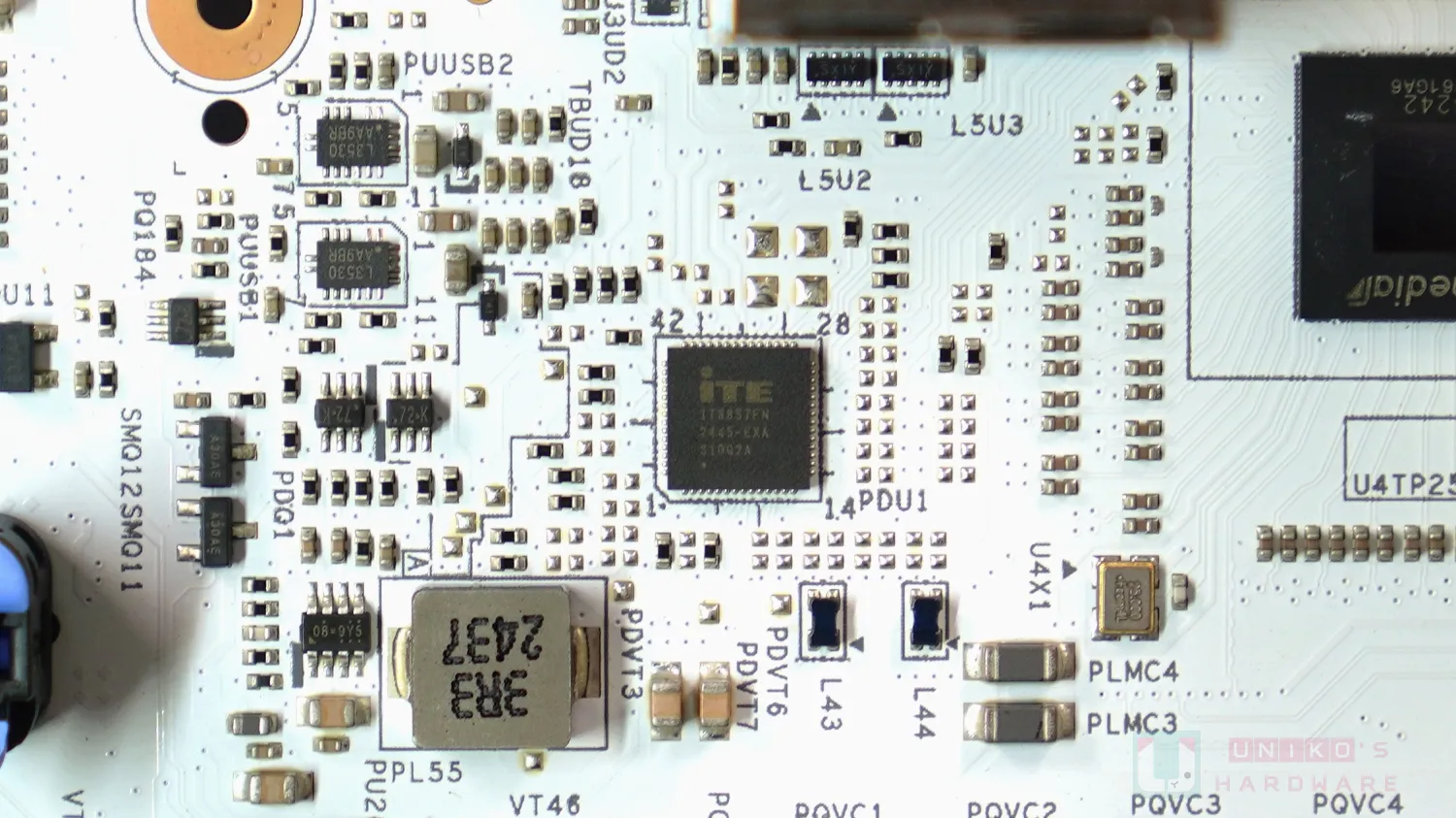

- ITE IT8857FN PD TYPE-C 控制器,支援雙埠 PD 控制,NZXT 列出 5V3A 規格。

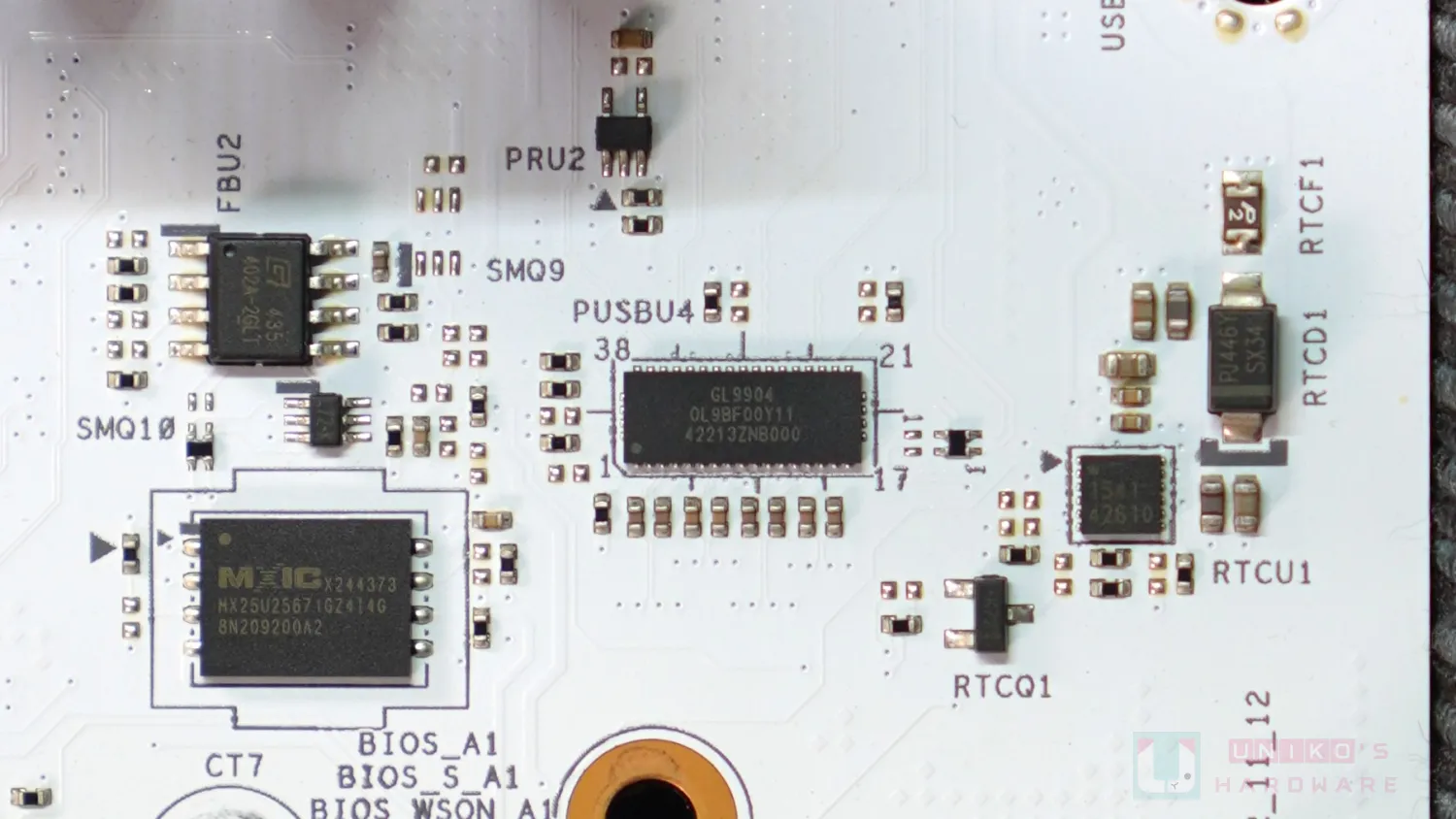

- GENESYS GL9904 Gbps USB 中繼器,負責前置 USB-C 訊號。
- GL9905 是 20 Gbps,GL9904 是 4 通道 10 Gbps,後者好像也可以拿來當 20 Gbps 的中繼器。
網路與音效設計

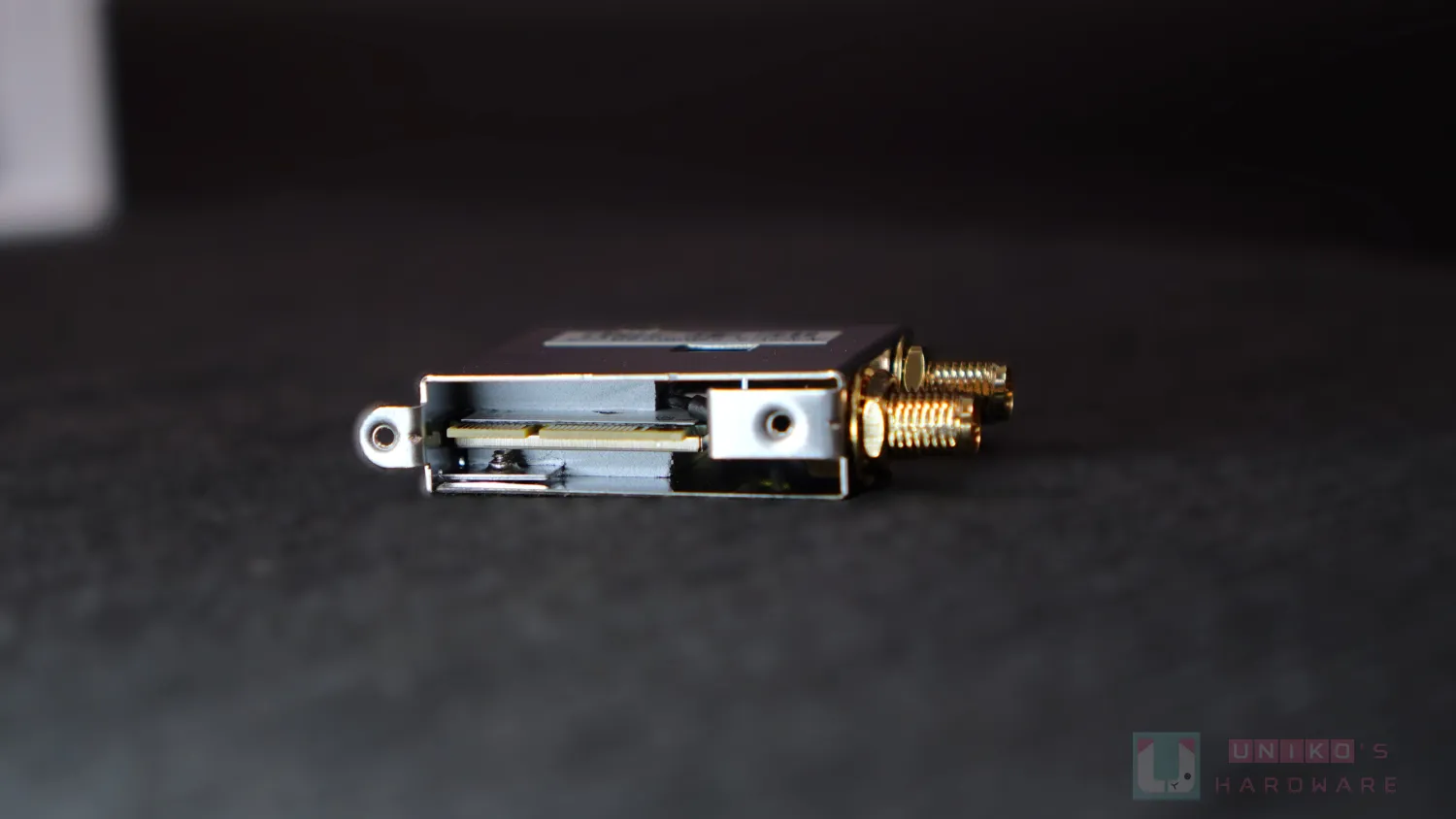

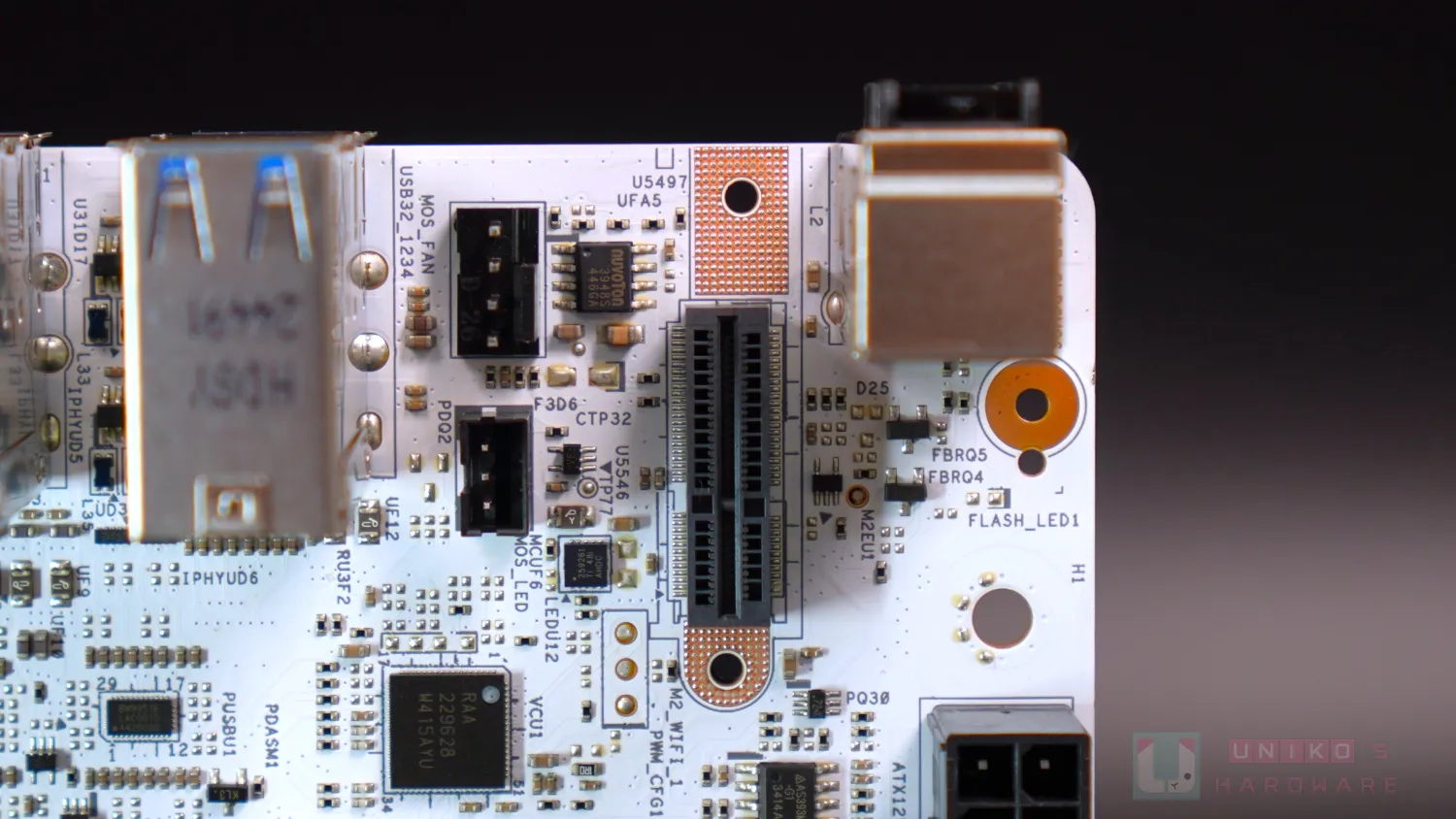

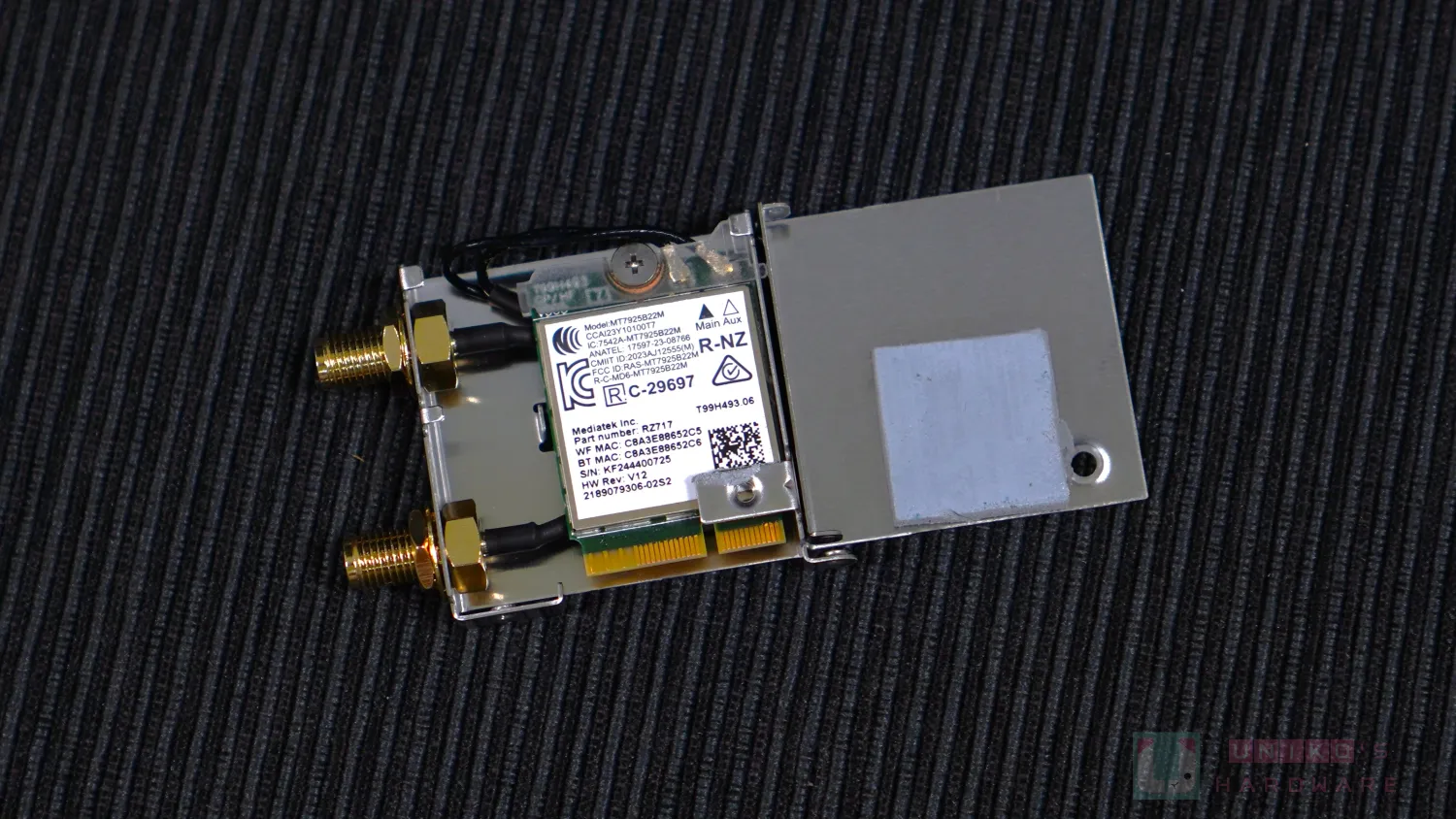

- 依照華擎設計,N9 X870E 的 Wi-Fi 7 模組也有用上雙面導熱貼把模組熱力帶至外殼上。
- Wi-Fi 7 模組是 MEDIATEK MT7925 / RZ717,支援 160 MHz 2.9 Gbps 和 BT 5.4。
- PCB 上為 Wi-Fi 模組接地的設計也很特別。

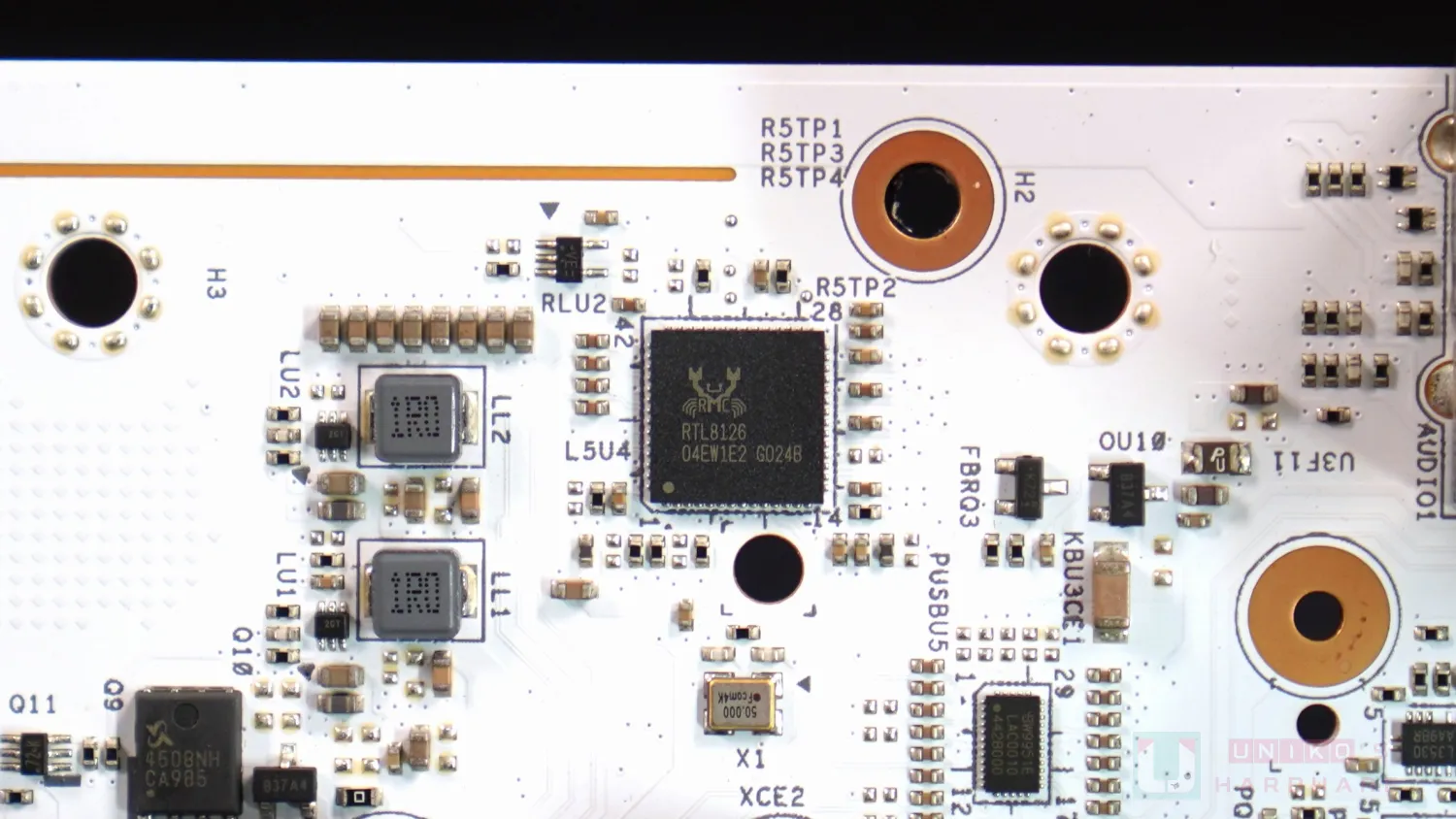

- REALTEK RTL8126 5 Gbps 有線網路控制器,提供一組 RJ45 5 Gbps。

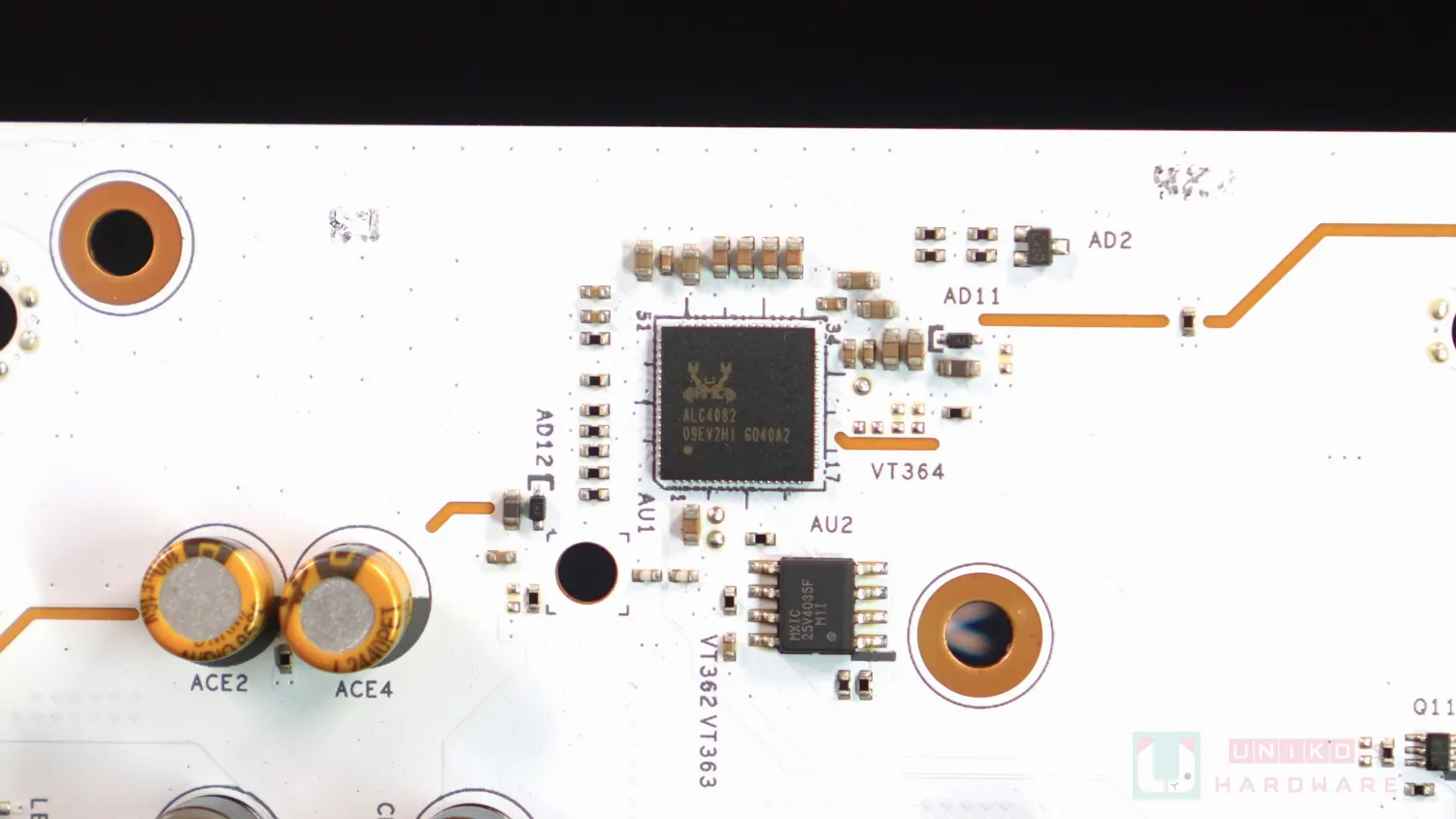

- REALTEK ALC4082 AUDIO CODEC 音效編碼解碼處理器,搭配 2 顆音效電容,還有 1 顆 MXIC MX25V4035F,這種配置不常見。
其他主要晶片與設計

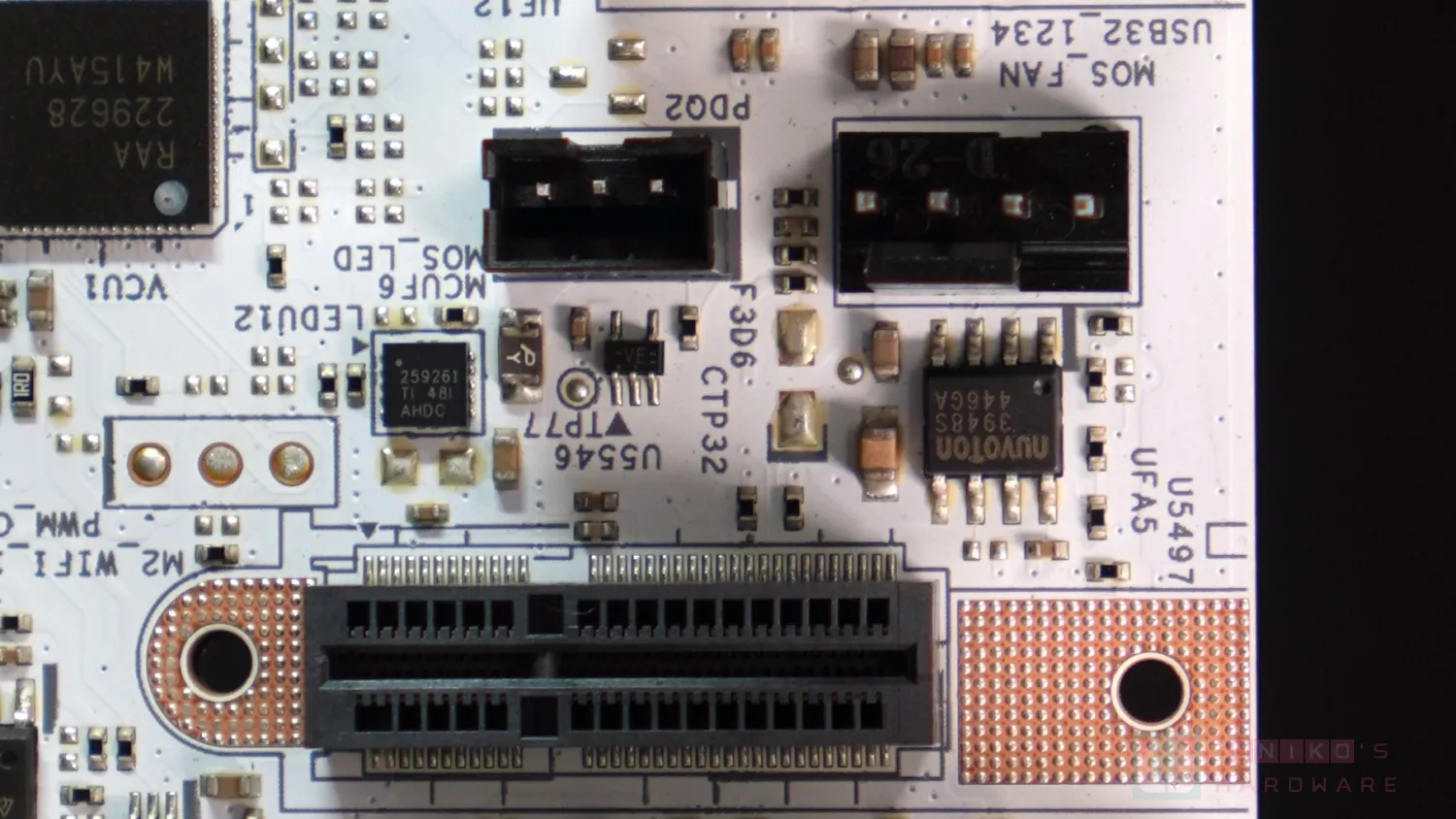

- VRM 風扇的 PWM 4PIN 搭配 NUVOTON NCP3948S 風扇驅動器。

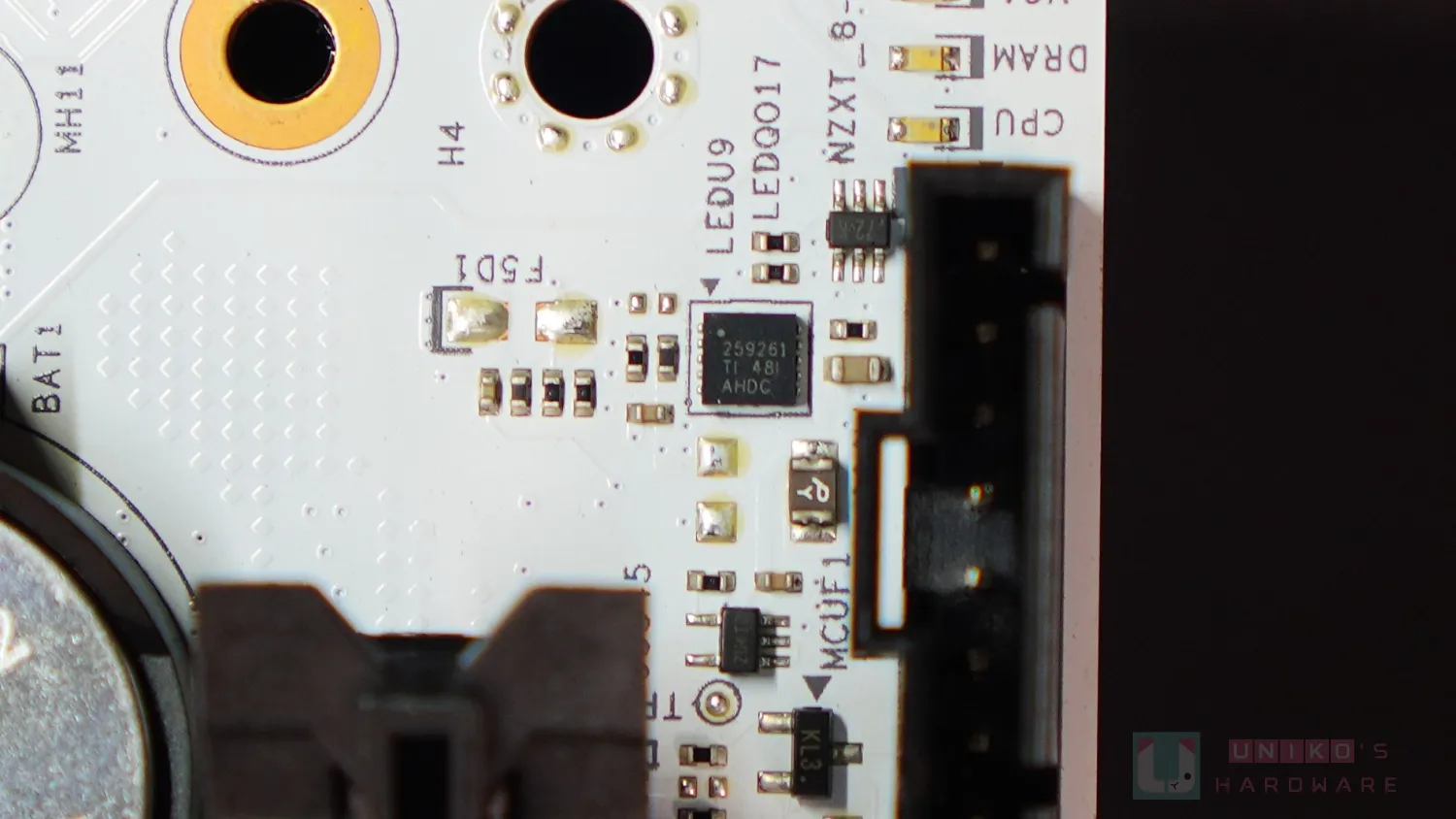

- 晶片絲印 259261 TI 應該是 TEXAS INSTRUMENTS TPS259261 12V EFUSE 保護晶片,跟那個 RGB 3PIN (5V) 有關,旁邊還配備一顆 POLYFUSE。

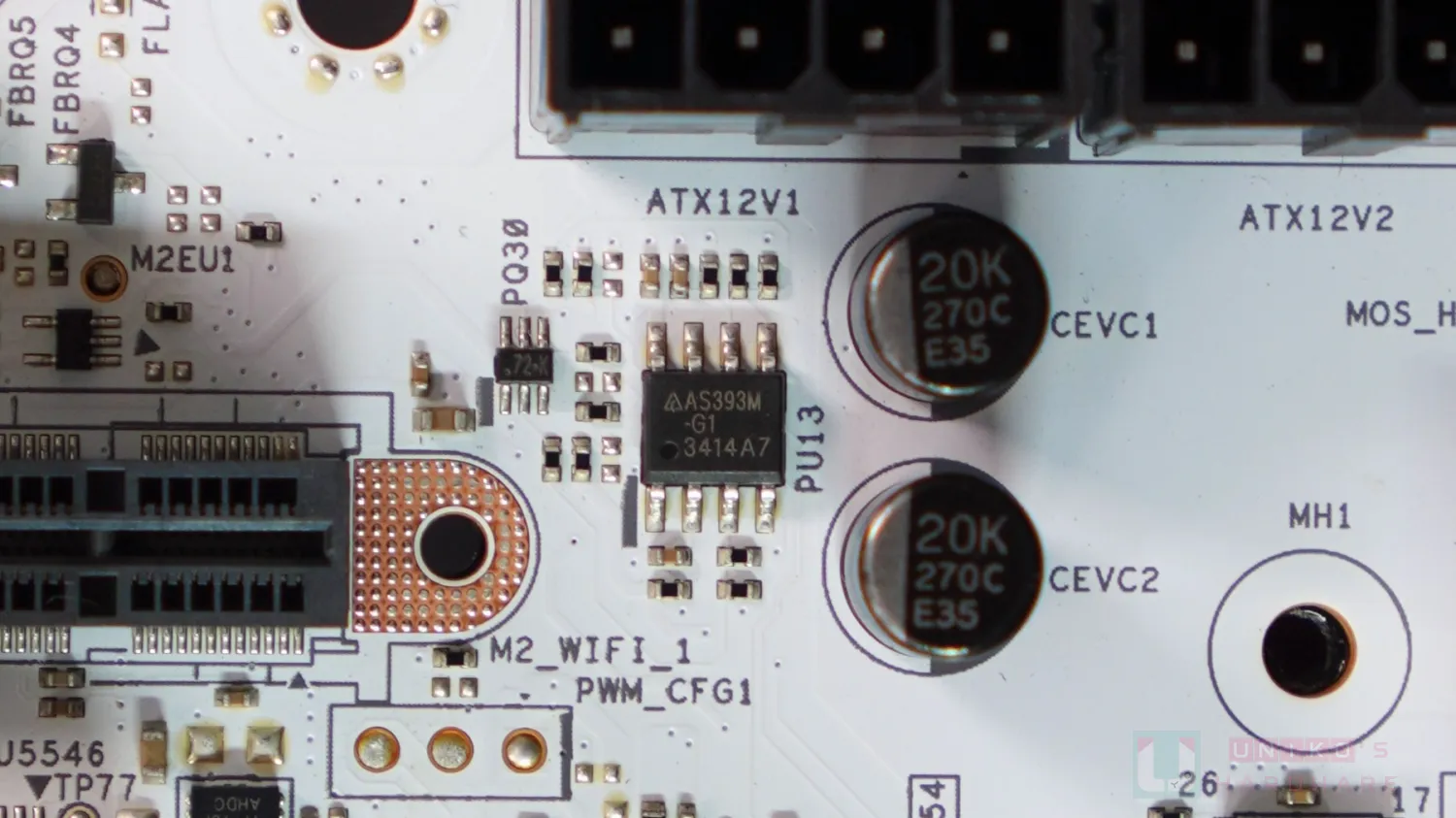

- DIODES ASM393M 電壓補償器,似是用作把 CPU 插座內的 Vcc SENSE 回傳至 SUPER IO。

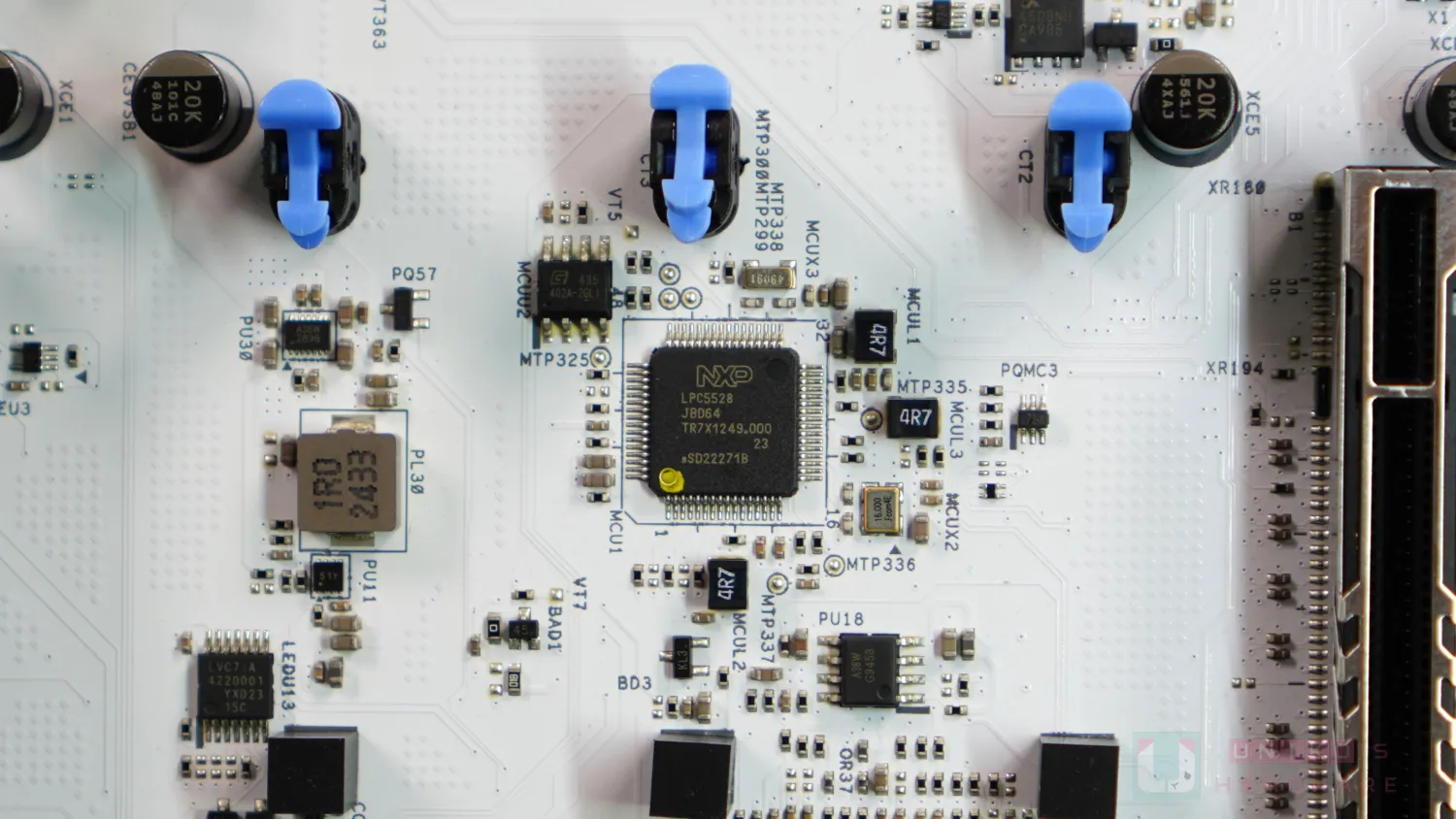

- NXP LPC5528 微處理器,負責 NZXT 燈效管理,連接各處 5V ARGB 3PIN 和 NZXT RGB 4PIN 還有 NZXT 8PIN 等等。這可能是 N9 X870E 改動最大的部份,華擎向來使用 NUVOTON 微處理器。
- 值得一提的是主機板上所有固態電容基本上都是 20K 工作小時的版本,非常豪華。

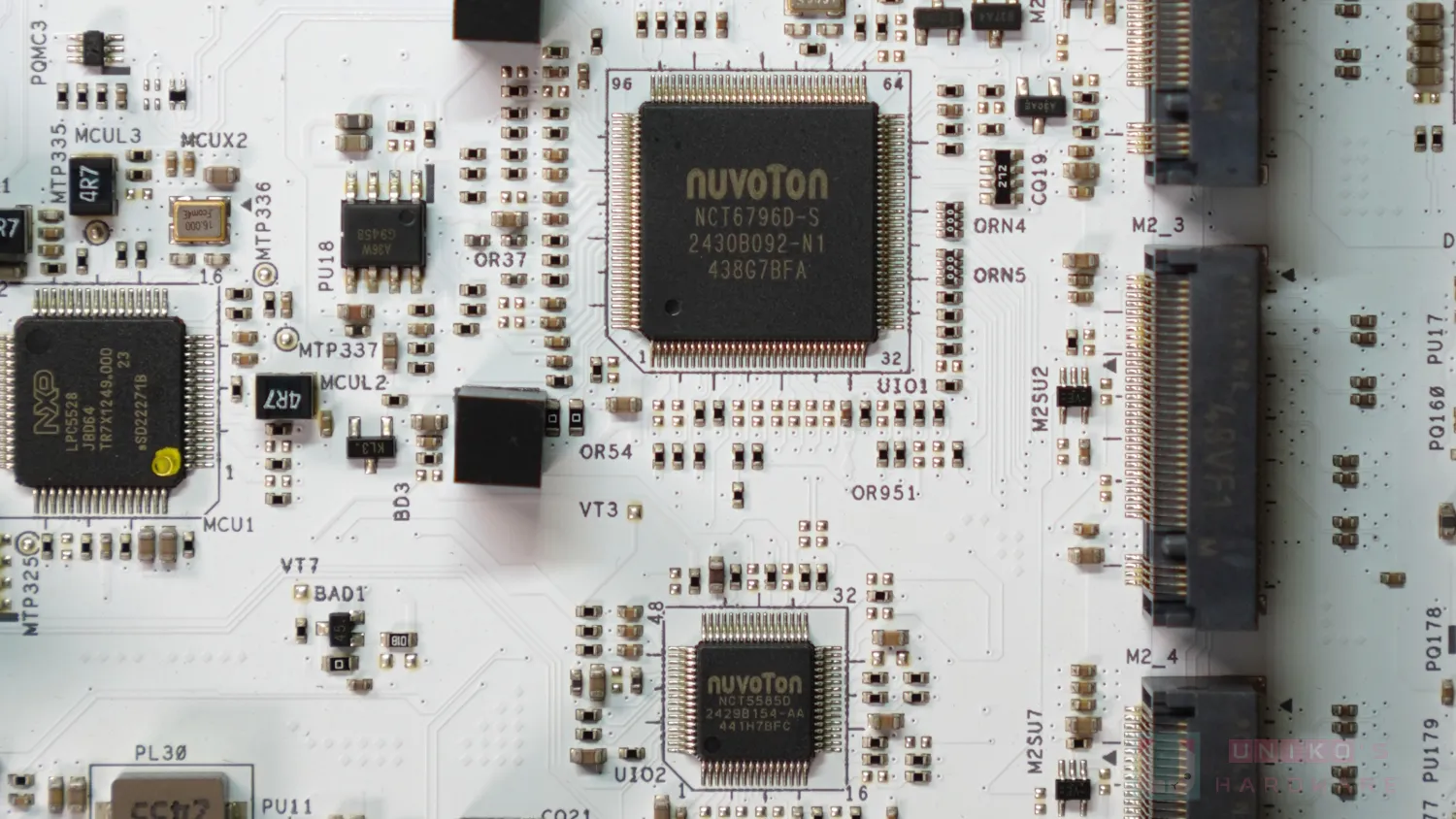

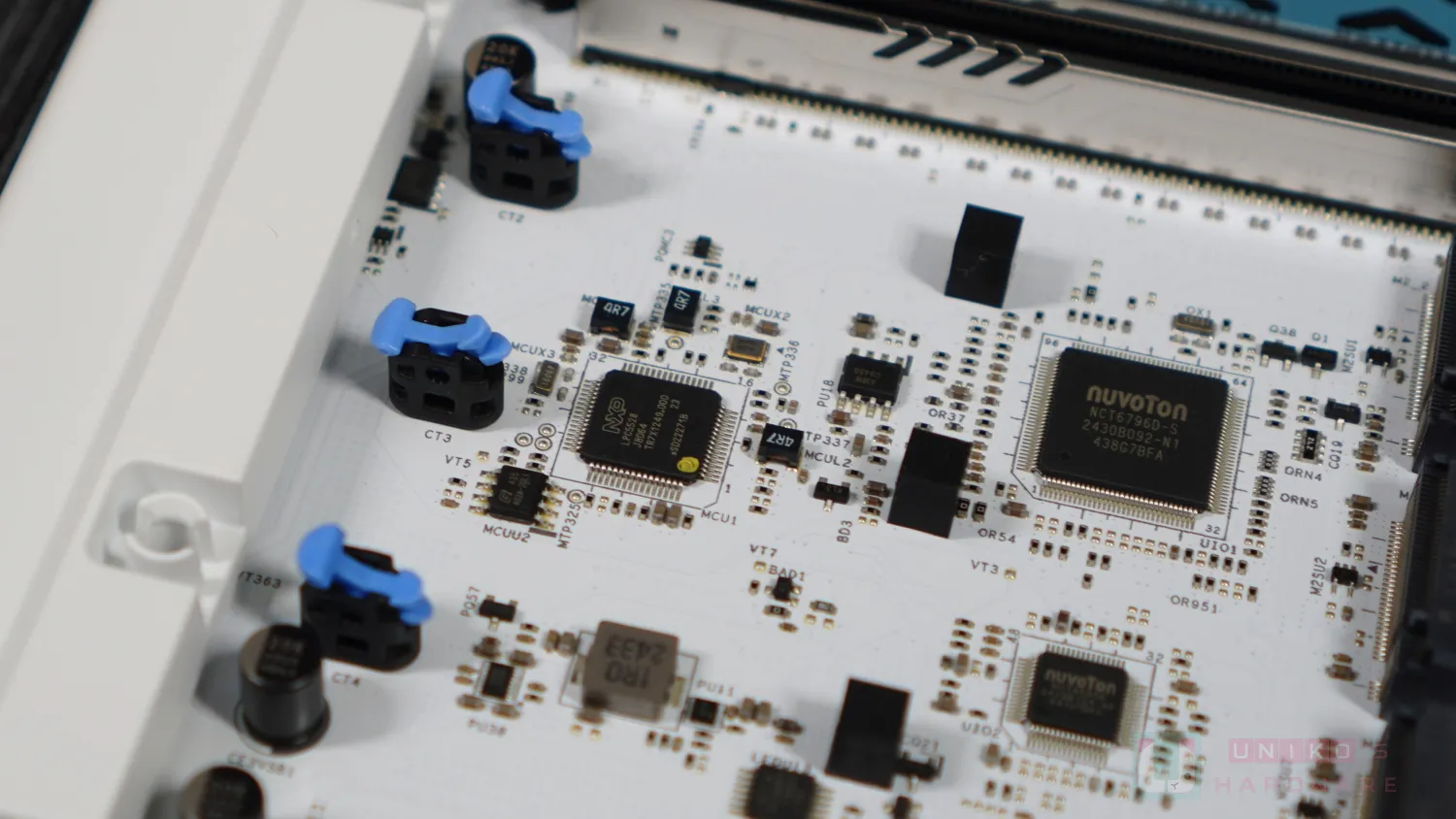

- NUVOTON NCT6796D-S SUPER IO。
- NUVOTON NCT5585D 也是一顆 SUPER IO,似是作為副 SUPER IO 協助監測更多電壓和溫度或還有風扇轉速控制。

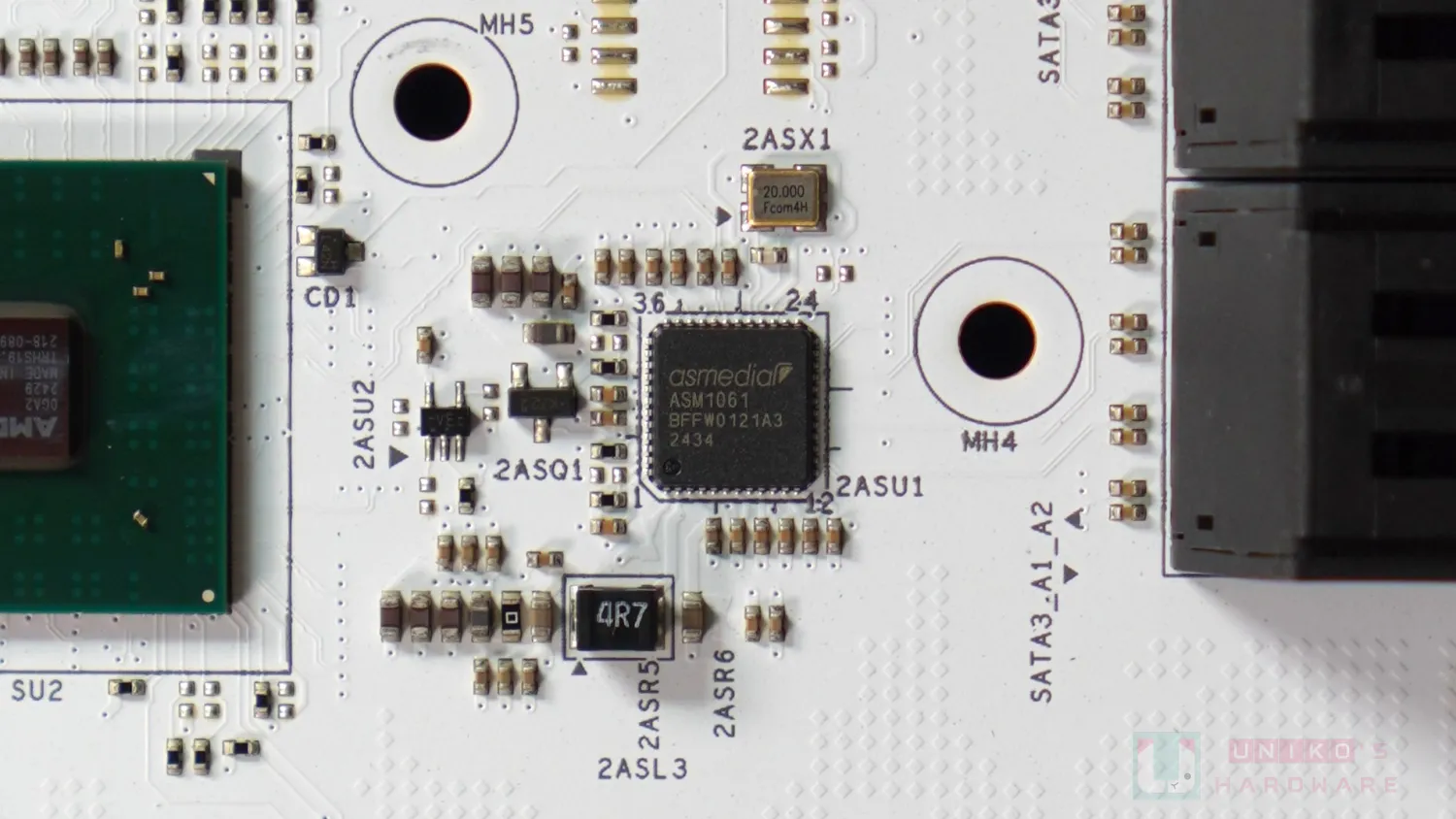

- ASMEDIA ASM1061 SATA 控制器,利用 GEN2X1 (~4 Gbps) 換取 2 組 SATA 6G 埠。

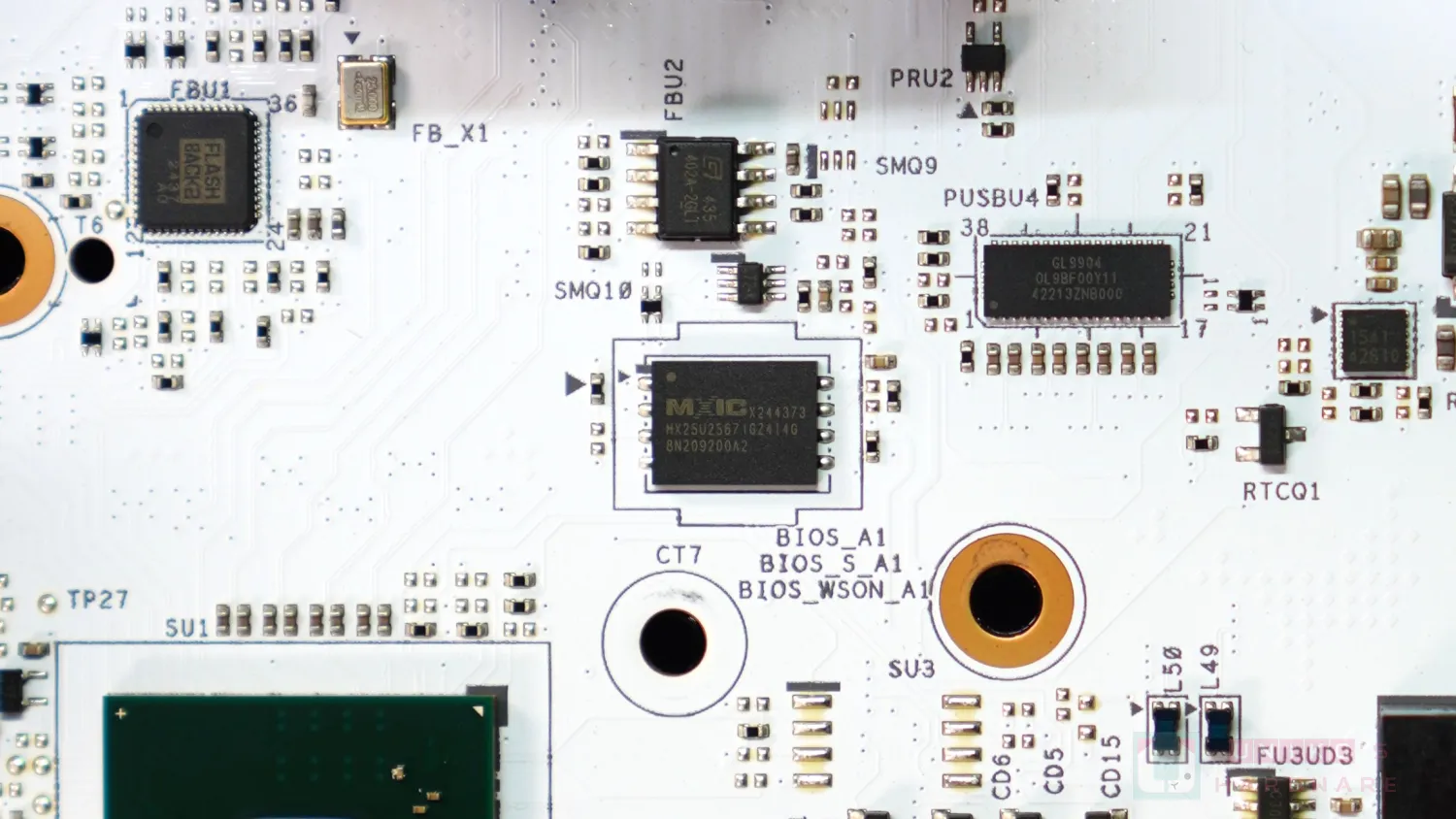

- MXIC MX25U25671G 32MB BIOS 晶片。

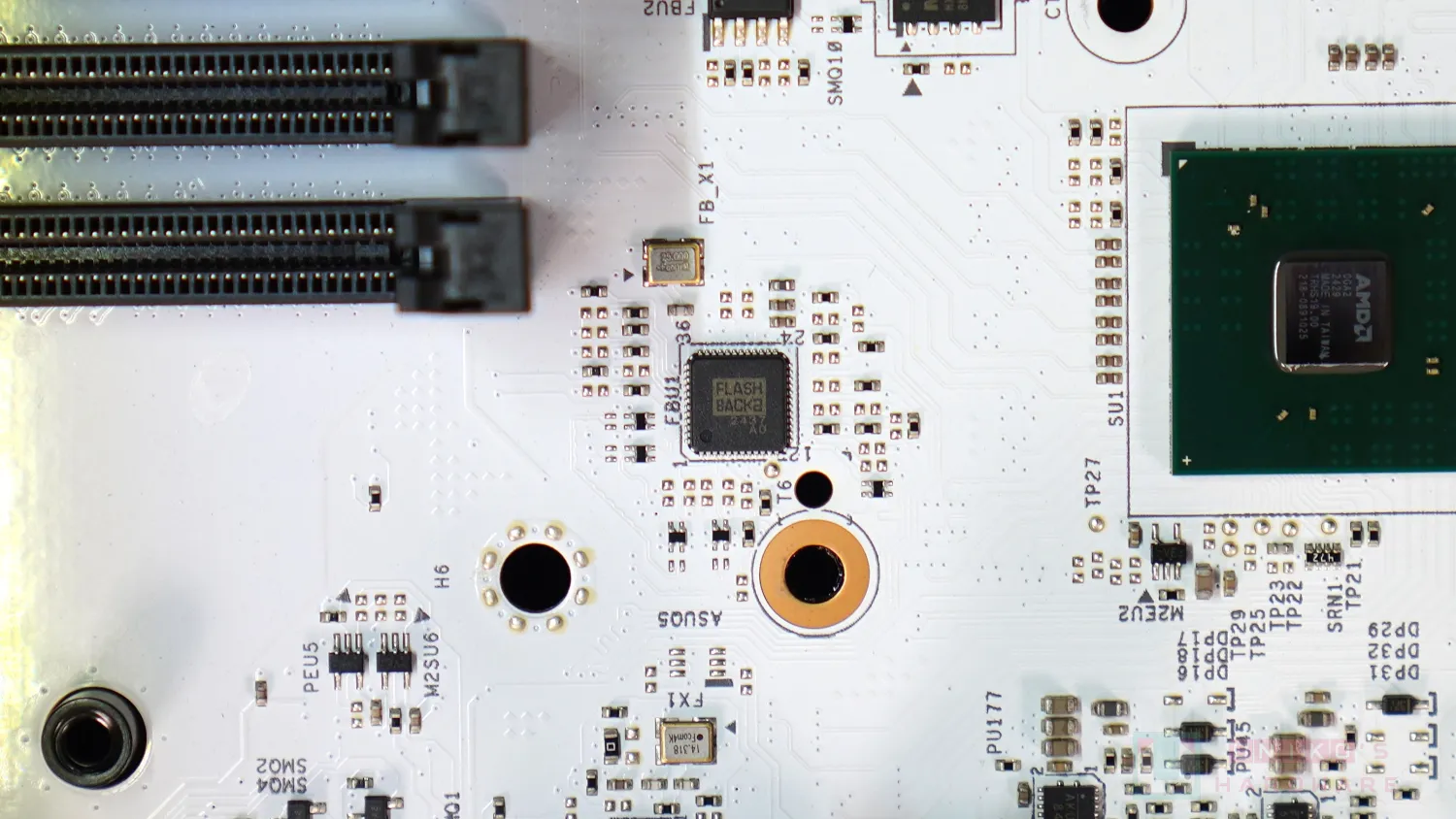

- BIOS FLASH BACK2 晶片,負責免開機更新 BIOS。
- 另一組 TEXAS INSTRUMENTS TPS259261 12V EFUSE 和 POLYFUSE,保護 NZXT 8PIN 的 5V ARGB。

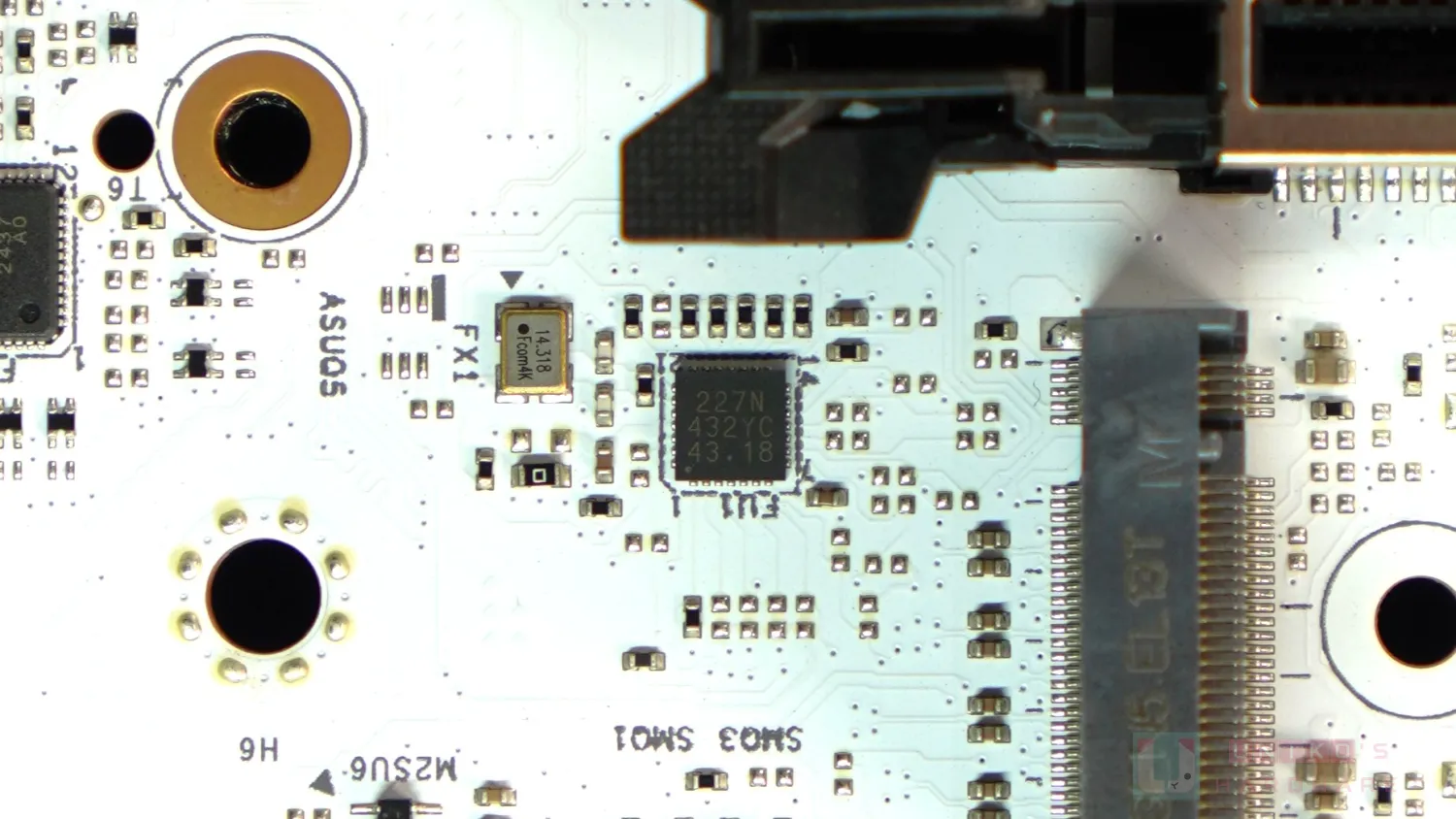

- FINTEK F85227N eSPI 轉 LPC 控制器,負責把 CPU 的 eSPI 轉為 LPC,再連接至採用 LPC 介面的 SUPER IO。
- 另外兩組 TEXAS INSTRUMENTS TPS259261 12V EFUSE 和 POLYFUSE,保護 NZXT 8PIN 的 5V ARGB 和 NZXT RGB 的 5V ARGB 4PIN。

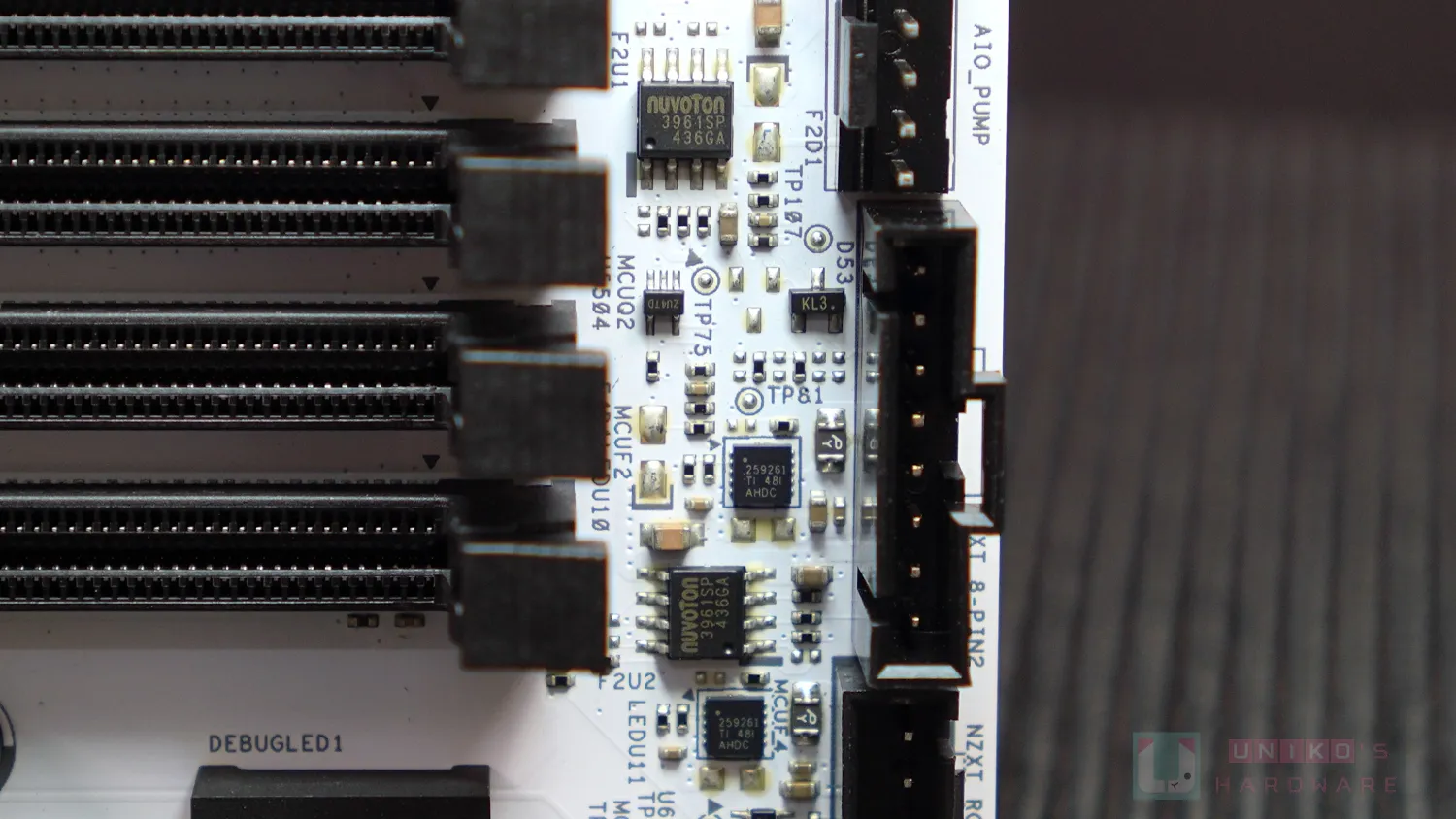

- CPU_FAN 與 AIO_PUMP 均採用 NUVOTON NCP3961SP 風扇驅動器,似是同為最大 3A 輸出。
- 4 顆 NUVOTON NCP3961SP (3A 輸出) 分別為 3 組 SYS_FAN PWM 4PIN 和 1 組 NZXT 8PIN 內的 PWM 4PIN 驅動風扇。
- 晶片絲印 A36W 2898,應該是 GMT G2898 LOAD SWITCH。

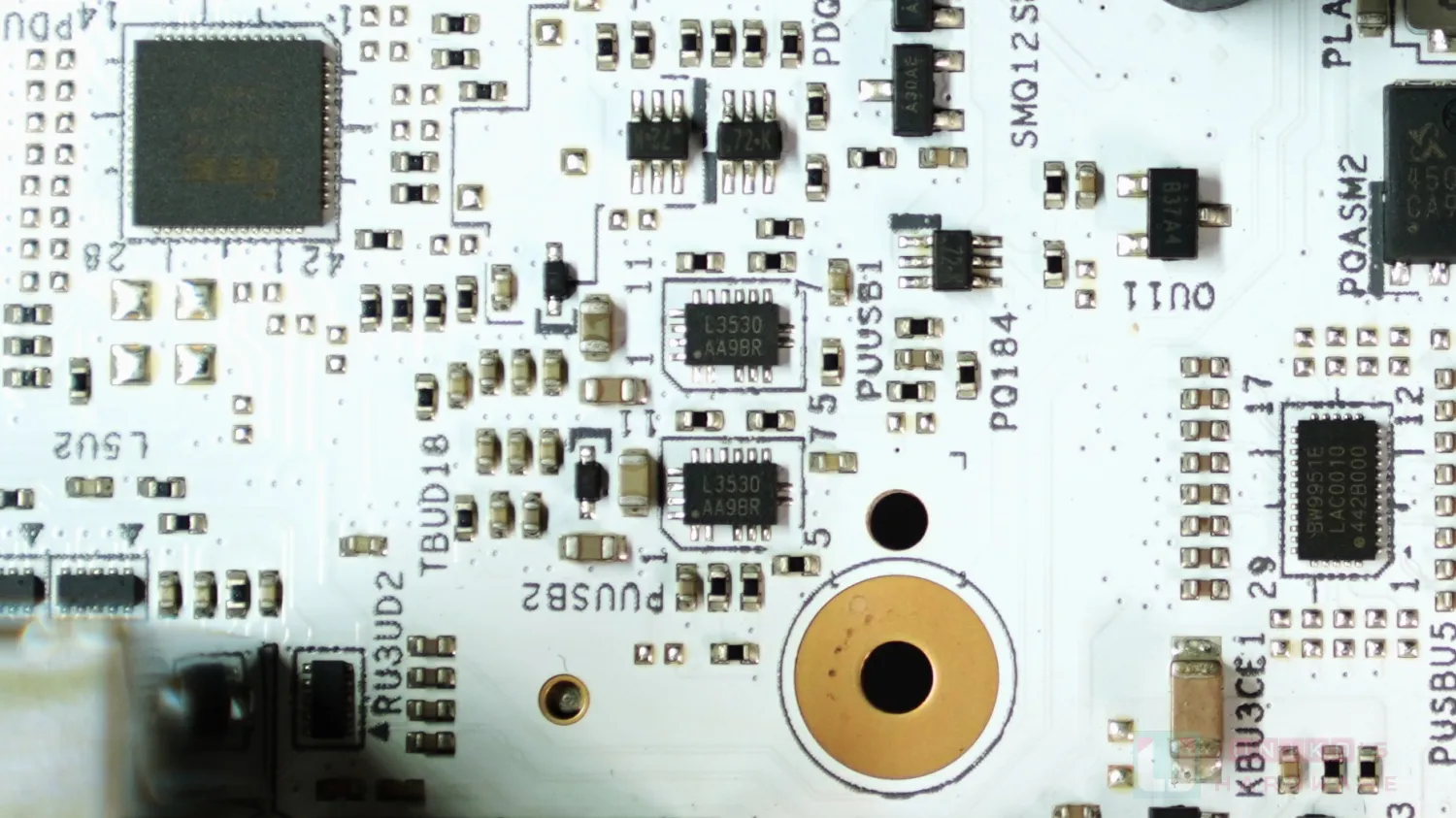

- 晶片絲印 L3530 AA98R,應該是 ANPEC APL3533 LOAD SWITCH。

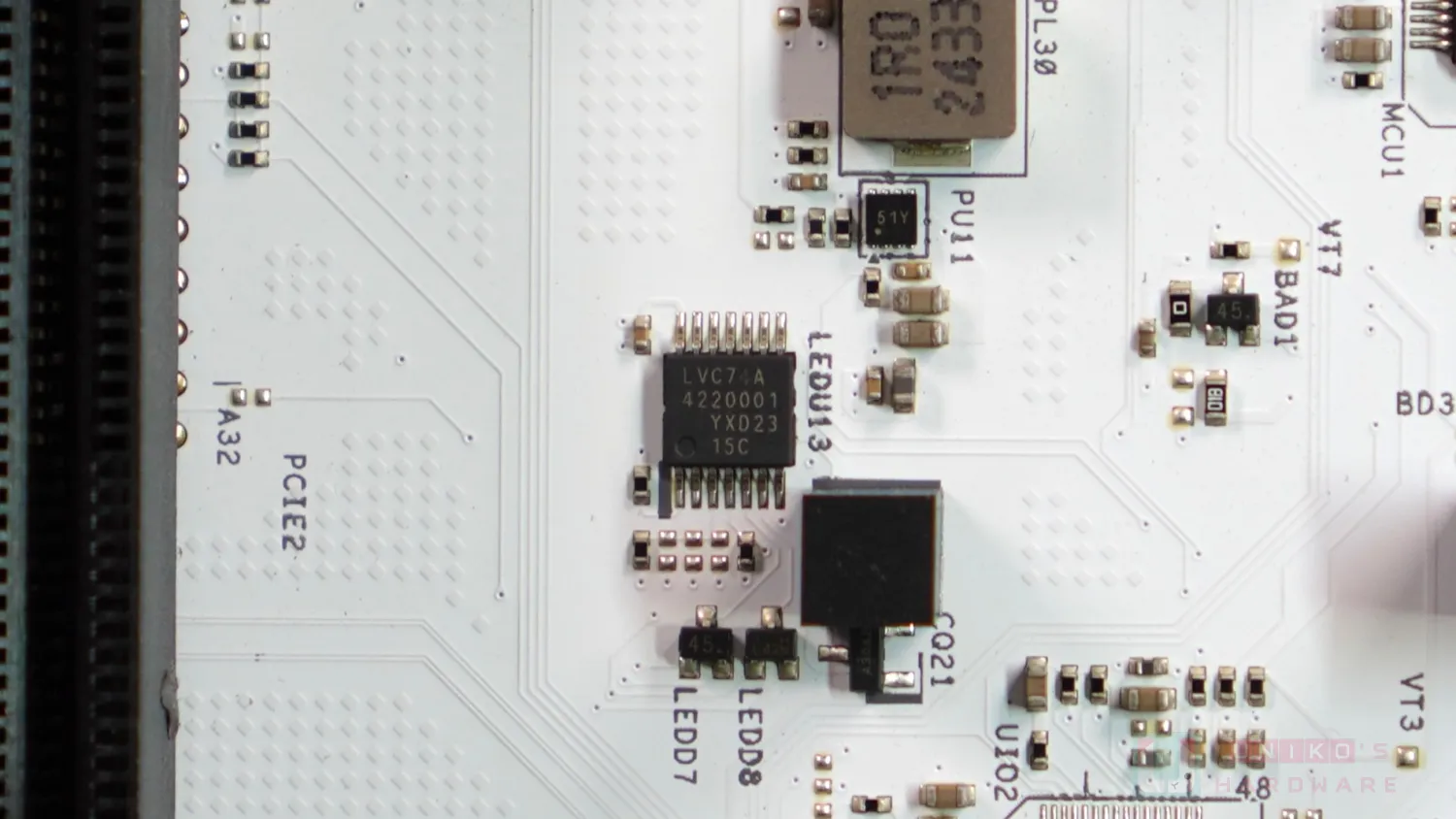

- 晶片絲印 LVC74A 4220001,應該是 NEXPERIA 74LVC74APW DUAL D TYPE FLIP FLOP 正反器。TEXAS INSTRUMENTS 好像也有一款也是絲印 LVC74A 的 SN74LVC74A DUAL D TYPE FLIP FLOP 正反器。這顆晶片好像是用來連接 SUPER IO 控制 4 顆狀態 LED。
X870E 晶片組與平台擴展

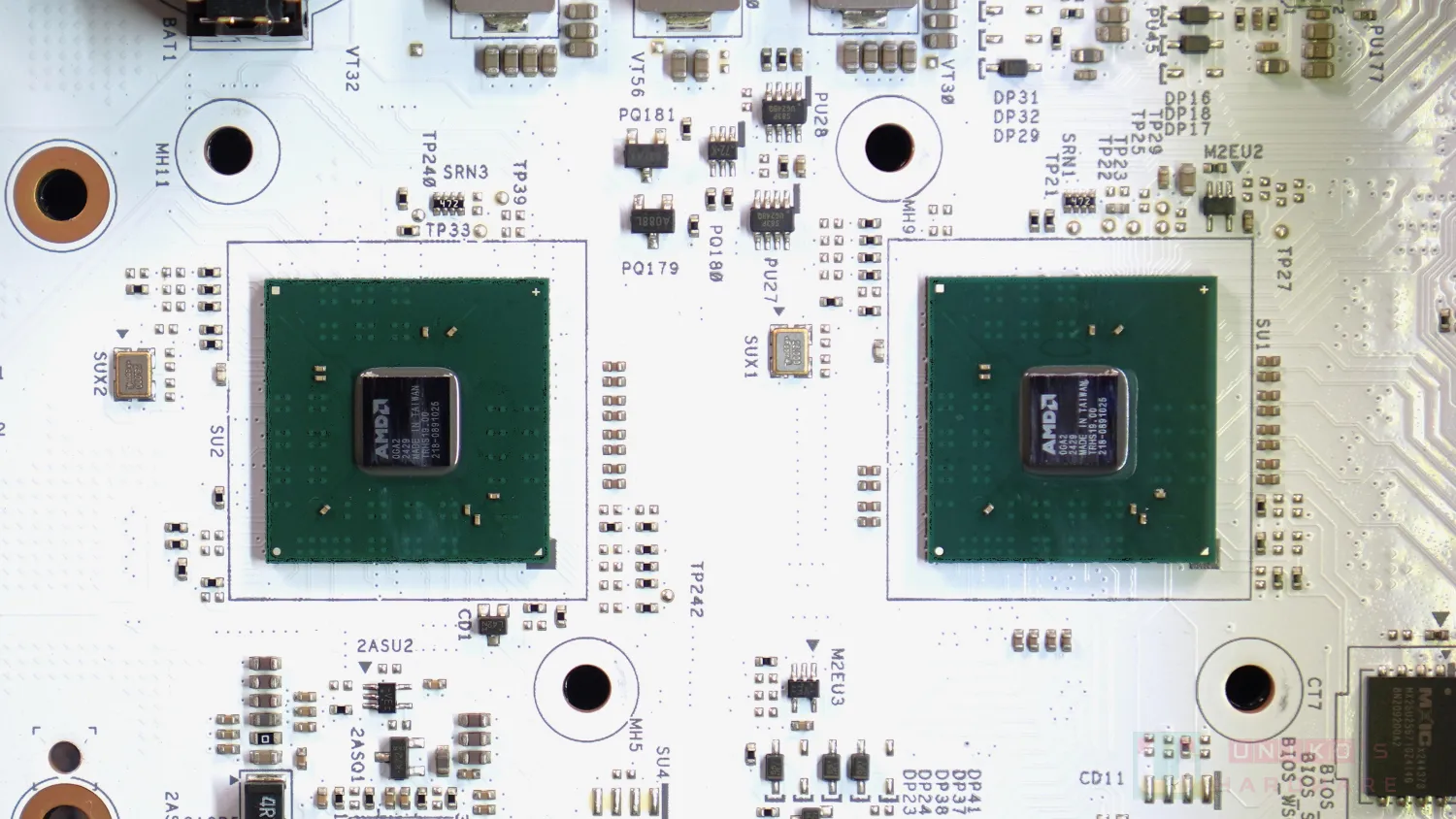

X870E 主機板採用雙晶片組設計,串連在一起。晶片組為 0GA2 PROM21,版本為 218-0891025。晶片組上行連接為 GEN4X4,下行連接為兩組 GEN4X4 加一組 GEN3X4 或 4 組 SATA,USB 含 6 組 10 Gbps USB-A 和 6 組 USB 2.0 TYPE-A。
CPU AM5 最大支援 24 組可用 GEN5 通道和 4 組 USB 10 Gbps 還有 1 組 USB 2.0 TYPE-A。
平台通道分配猜測 (PCIe),CPU 24 組可用通道:
- PCIE1 佔用 GEN5X16
- M2_1 佔用 GEN5X4
- ASM4242 佔用 GEN4X4
晶片組 20 組可用通道:
- M2_2 佔用 GEN4X4
- M2_3 佔用 GEN4X4
- M2_4 佔用 GEN4X4
- PCIE2 佔用 GEN3X2
- SATA3_1 + SATA3_2 佔用 GEN3X2
- Wi-Fi 插槽佔用 GEN3X1
- RTL8126 佔用 GEN3X1
- ASM1061 佔用 GEN2X1
- 閒置 X1
PCIe 通道分配合理,缺一跟拔掉 PCIe X1 插槽有關,背後可能跟 M.2 佈局有關。
平台通道分配猜測 (USB),CPU + PCH + PCH 共 16 個 USB 10 Gbps:
- 5 個後置 USB 10 Gbps 佔用 5 個
3 個後置 USB 5 Gbps 佔用 3 個
2 個後置 USB4 40 Gbps USB-C (DP ALT) 佔用 2 個
4 個前置 USB 5 Gbps (USB 19PIN) 佔用 4 個
1 個前置 USB 20 Gbps 佔用 2 個
CPU + PCH + PCH 共 13 個 USB 2.0 TYPE-A:
- 2 個後置 USB-A 佔用 2 個
- 4 個前置 USB-A (USB2.0 9PIN) 佔用 4 個
- Wi-Fi 插槽 (BT) 佔用 1 個
- ALC4082 佔用 1 個
- NXP LPC5528 佔用 1 個
- 閒置 4 + 1 個 (USB-C 20 Gbps)
USB3 分配合理,USB2 分配合理。
測試數據
測試平台室溫控制在 26 度,無輔助風扇直吹測試平台,測試中關閉 Windows 內建防毒、關閉休眠設定,無更動電源計畫。
- Windows 11 Professional 24H2
- EXPO DDR5-6000
- PBO Enabled
種類 | 型號 |
---|---|
處理器 | AMD Ryzen 5 9600X |
主機板 | NZXT N9 X870E / 3.30 |
記憶體 | G.SKILL Trident Z5 Neo DDR5 6000 CL28 16 GB *2 |
顯示卡 | GT 1030 |
儲存 | KLEVV GENUINE G560 1TB |
機殼 | STREACOM BC1.1 |
電源 | Seasonic FOCUS GX-1000 ATX3.0 |
散熱器 | AMD Wraith Prism |
顯示器 | ROG Swift OLED PG27UCDM |
處理器、記憶體測試
我們接下來將會使用 AMD Ryzen 5 9600X,與 G.SKILL Trident Z5 Neo DDR5 6000 CL 28 16GB*2,透過幾個簡單的測試,讓大家能進一步了解 NZXT N9 X870E 實際表現如何。

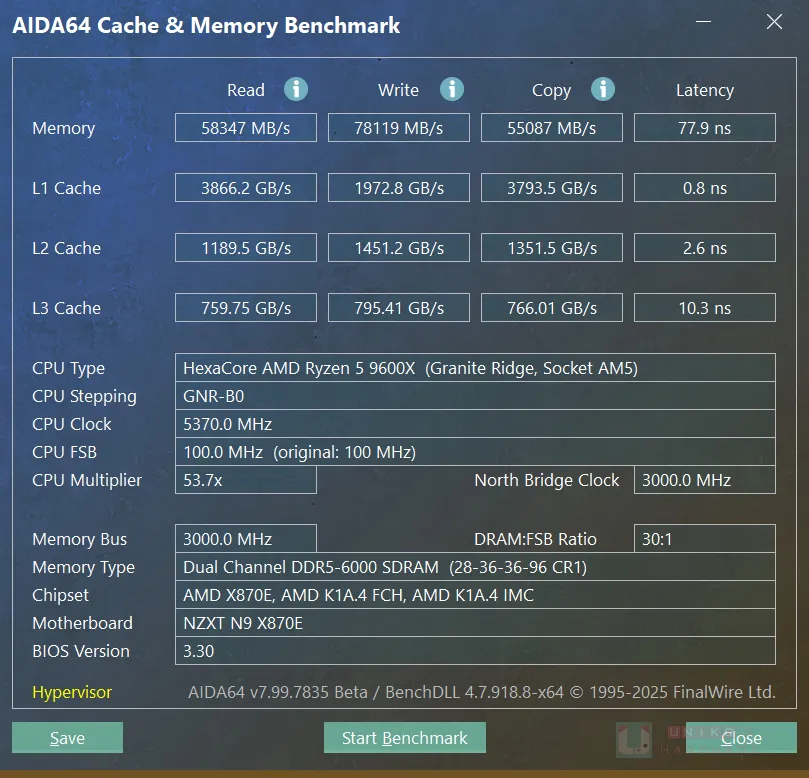

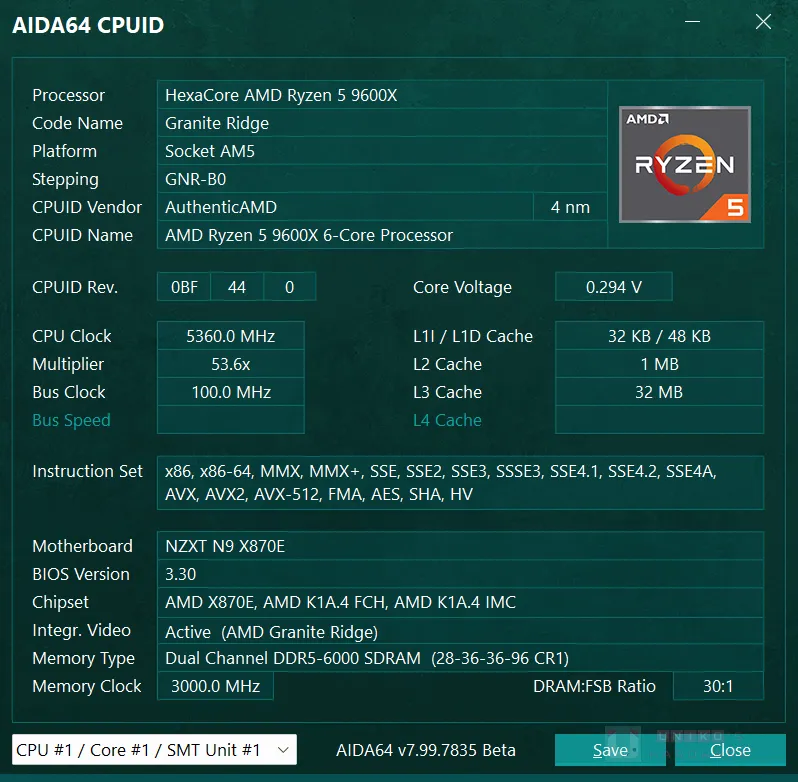

首先透過 AIDA 64 v7.99.7835 Beta 觀察本次 CPUID 處理器詳細資料,進行記憶體快取測試,可以看到讀取 58347 MB/s、寫入 78119 MB/s、複製 55087 MB/s、延遲 77.9 ns。
接著使用大家常見的 CINEBENCH R23 進行跑分測試,結果為多核心 17056、單核心 2156。

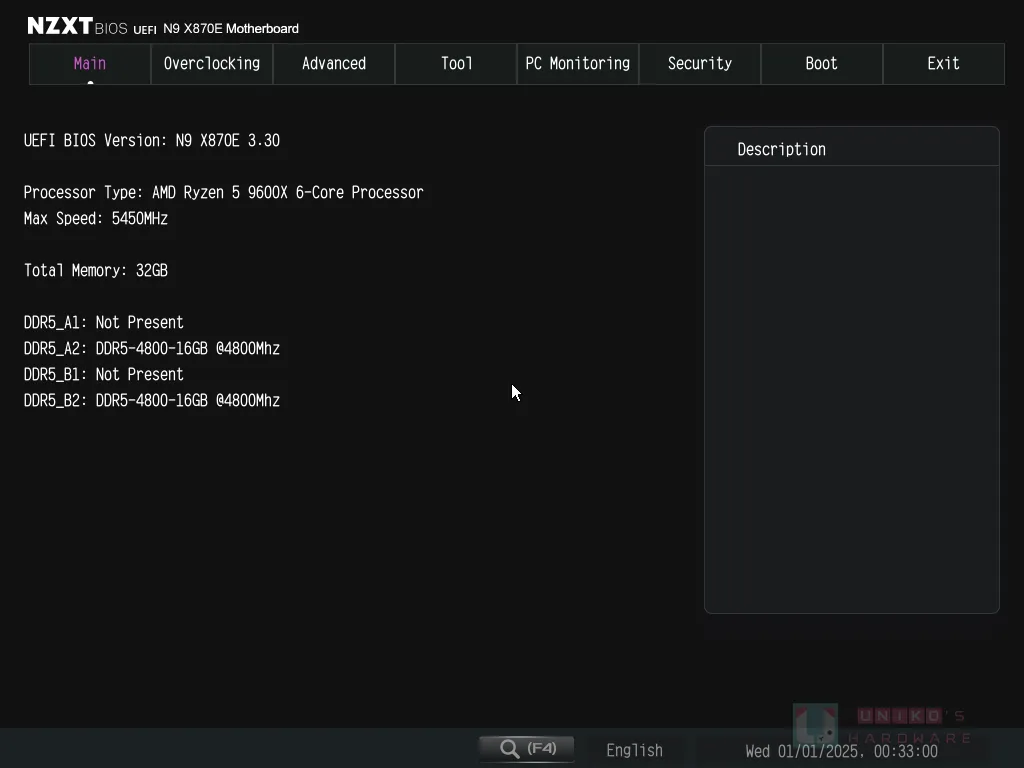

BIOS 設定

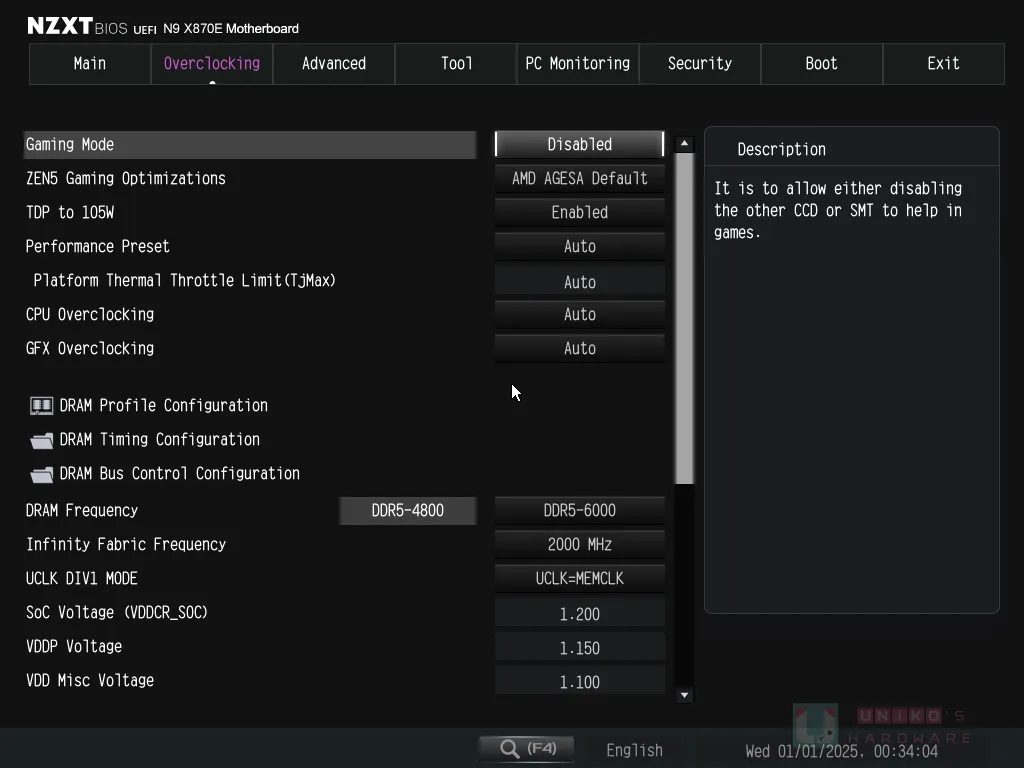

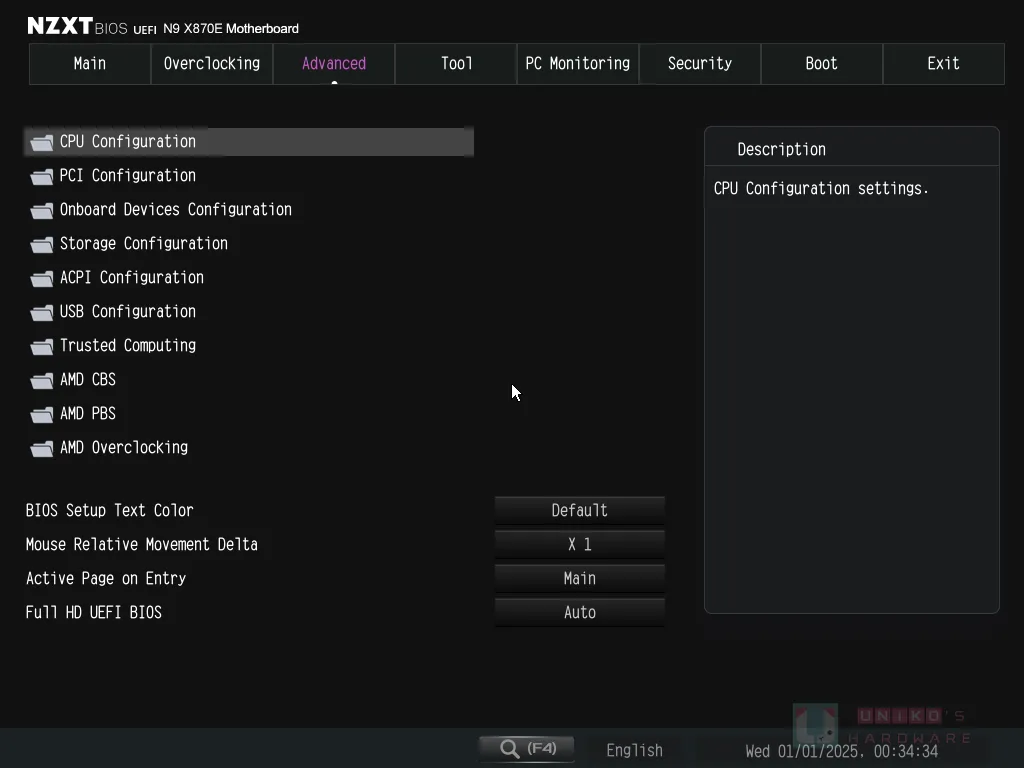

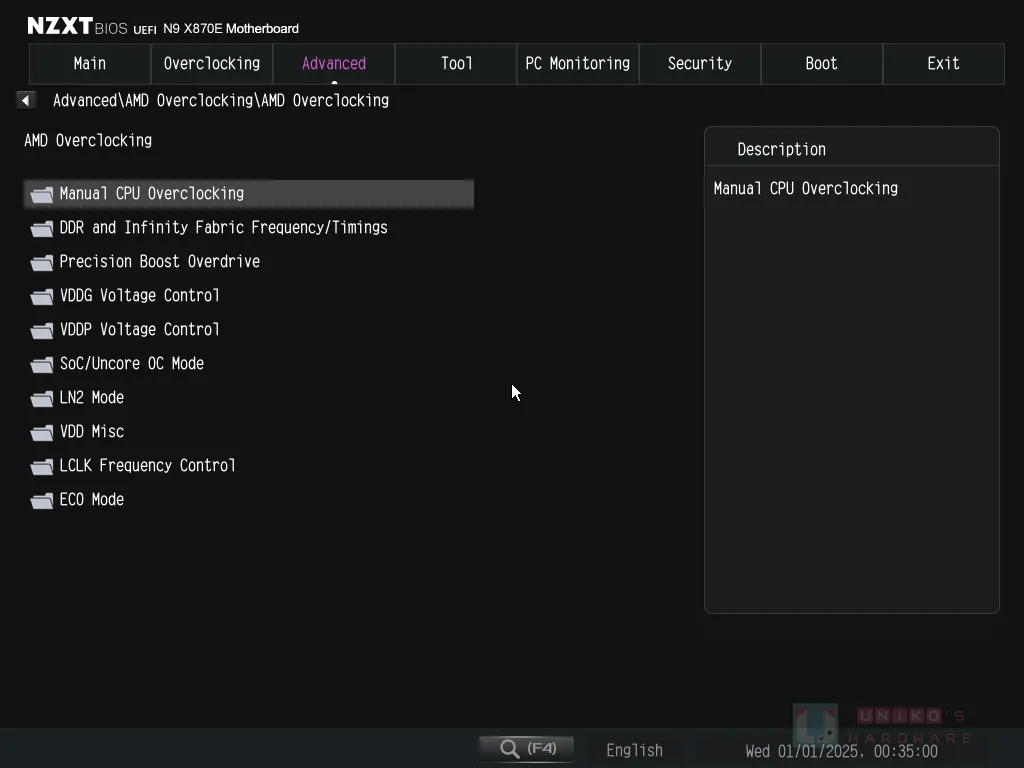

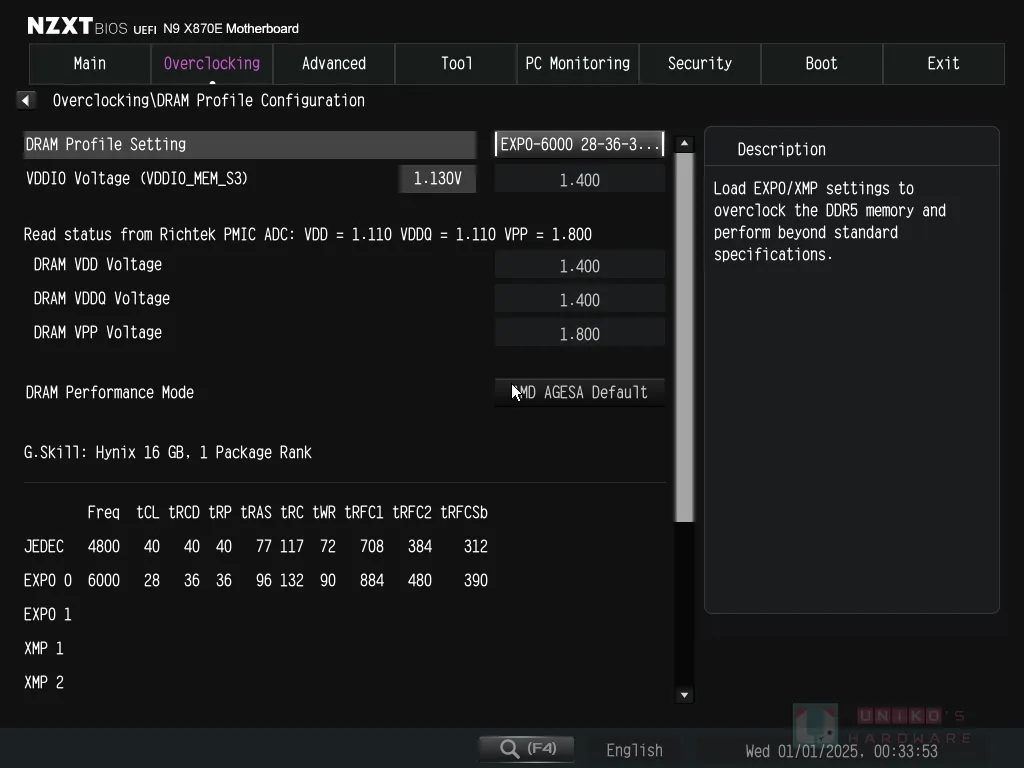

BIOS 採用較傳統設計,沒有分成簡易模式和進階模式,但是也算是清晰,Gaming Mode、ZEN5 遊戲調整、TDP 105W 模式,在 AMD 平台常見的 AGESA 設定都具備,DRMA 設定也算豐富,整體感受跟華擎 BIOS 一樣。

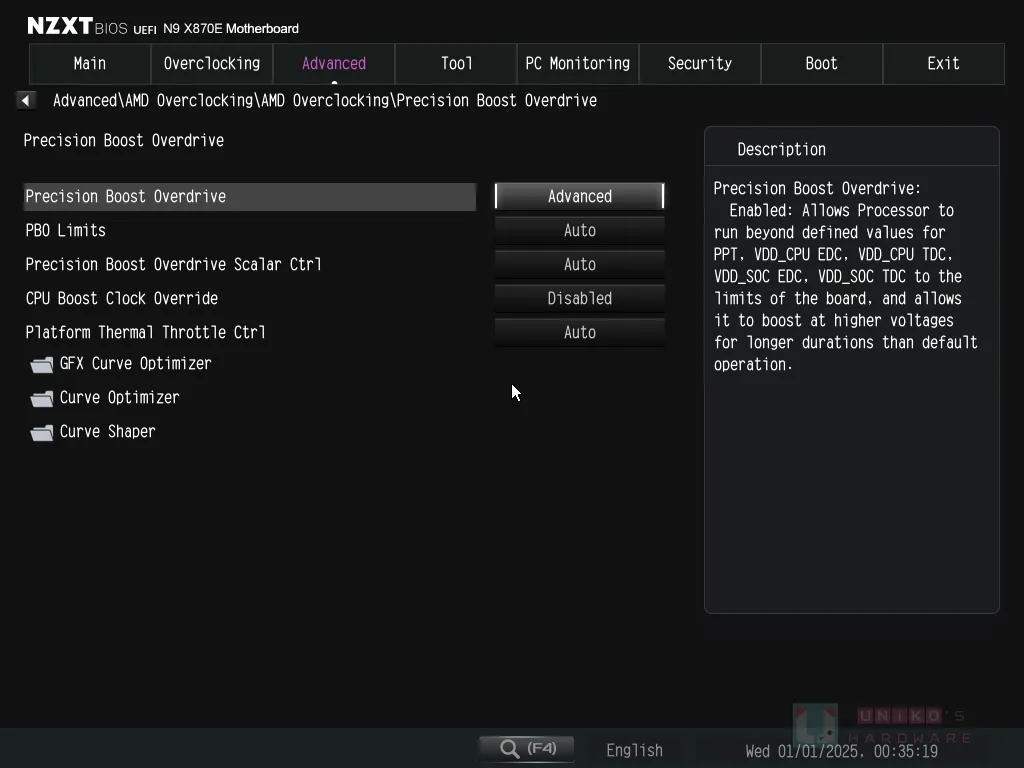

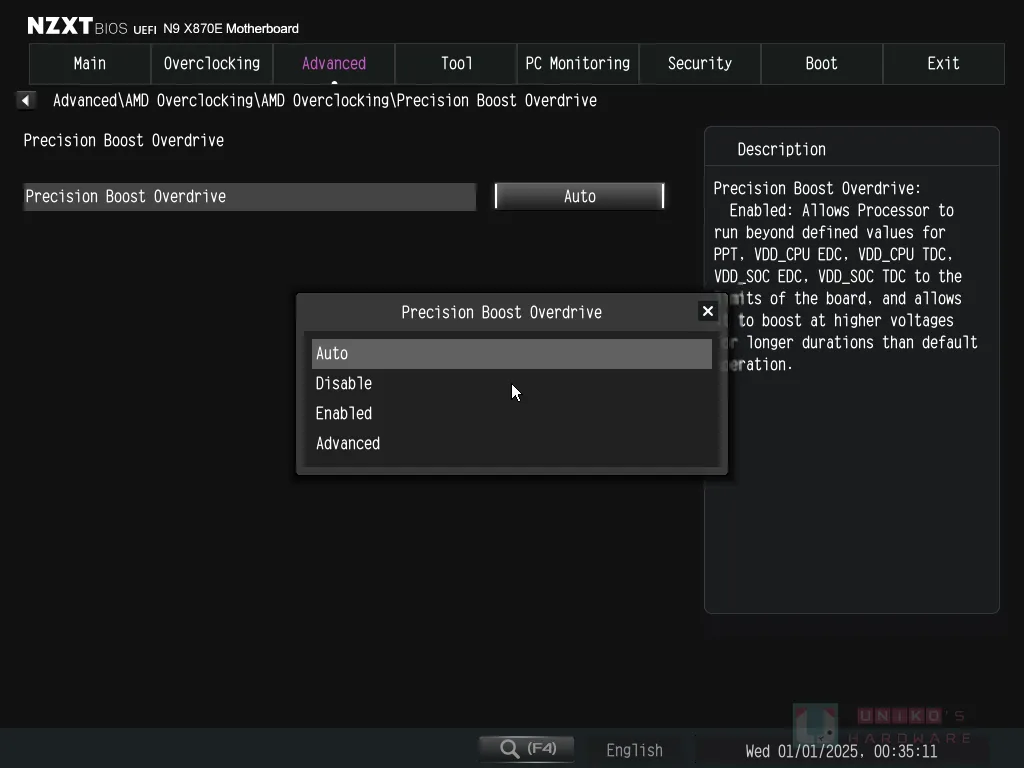

PBO (Precision Boost Overdrive) 在給予多種設定模式,預設是 AUTO,可以 Disable 關閉、Enabled 開啟、Advanced 進階,PBO 可以調整的設定基本上都有。
結論
NZXT N9 X870E 相當有自己的風格,無論在外觀設計、PCB 佈局、又或是硬體用料,都在公版設計之上加入 NZXT 設計元素。CAM2 顯然是 NZXT 主機板的一大特色,搭配自家產品建構 NZXT 生態系統,方便使用者統一管理。主機板上有多組 NZXT 專用連接,包括 NZXT 8PIN 和 NZXT 4PIN,都是為了自家風扇和水冷做準備。
NZXT 推出的產品想必也非常重視供電散熱設計,我們能看到 N9 X870E 甚至加入兩顆風扇做主動式散熱。M.2 散熱規模也有升級,當中加入快拆設計,同時支援 M.2 SSD 快拆,有跟上潮流,可惜 PCIe 插槽欠缺快拆。整體而言,N9 X870E 的擴展性規格非常頂,相信能滿足絕大部份使用者需求。NZXT 官網提供的 BIOS 也緊貼華擎更新,他們建議使用者要更新至 3.20、或更新版本避免遇上麻煩。
頂規的白色 X870E 選擇不多,NZXT N9 X870E 似是華擎雙生白色版的 X870E NOVA,現在台灣原價屋正在做促銷,售價雖為 NT$ 21,990,但入手還能直接把市價 NT$ 12,990 的 NZXT C1500 鈦金電供一起帶回家,等於一張 X870E 主機板只要 NT$ 9,000,還享有 5 年換新服務,你想組一整台 NZXT 信仰機嗎?現在正是值得你下手的好時機。
