技嘉沒有特別提的 X870E AORUS X3D 的 PCIe 8PIN 藏有什麼秘密?

快充來了

Ben by Ben
2025-06-25
in 新聞
0
Share on FacebookShare on Twitter

技嘉沒有特別提的 X870E AORUS X3D 的 PCIe 8PIN 藏有什麼秘密?大家相信都知道技嘉正準備推出 X870E AORUS X3D 白色主機板。其實技嘉除了 64MB BIOS、X3D EC、M.2 EZ-FLEX 外,還藏了很多好料。筆者已報導技嘉在 X3D AORUS MASTER 上引入新一代顯示卡快拆,但那只是 AORUS MASTER 獨享。那麼還有什麼新設計是三塊白色 X3D 主機板都共同享有而技嘉又沒有講的呢?就是 PCIe 8PIN!

關於主機板上的 PCIe 8PIN,主要用作前置 TYPE-C 大功率供電和 PCIe 插槽供電,華碩的則還會負責 CPU VRM 供電。如果針對 TYPE-C 60W 快充,那大概是從 Z690 開始出現。但對於技嘉來說,以筆者所知這好像是技嘉首次在 AORUS 系列上引進 PCIe 8PIN。至於用來幹嘛,技嘉還真的沒講,所以筆者只能猜猜看。

終於"下放"至 AORUS 系列?

有時候不懂就看 PCB,技嘉 PCB 絲印很有名。在 AORUS MASTER X3D 上,技嘉把該 PCIe 8PIN 稱之為 PCIE_12V,在其餘兩塊 X3D 上技嘉改稱該 PCIe 8PIN 為 20G_12V。20G 這東西像是指前置 USB-C 20 Gbps;12V 應該是電壓的意思;PCIE 應該是指 PCIe 插槽,可能跟由 CPU 提供通道的 GEN5 插槽有關。

PCIe 8PIN 旁邊的電路:

  • ON-SEMI NCP81599 是一顆 USB PD 控制器,含升壓設計。
  • R005 電流檢測電阻。
  • VISHAY N-MOS SiSA12ADN。
  • 電感和電容。

總結以上,技嘉新增的 PCIe 8PIN 似乎是為前置 TYPE-C 提供高功率快充。在 AORUS MASTER X3D 上由於設有雙 GEN5 PCIe 插槽,所以該 PCIe 8PIN 似是一同負責 PEG 供電,降低 24PIN 12V 壓力。

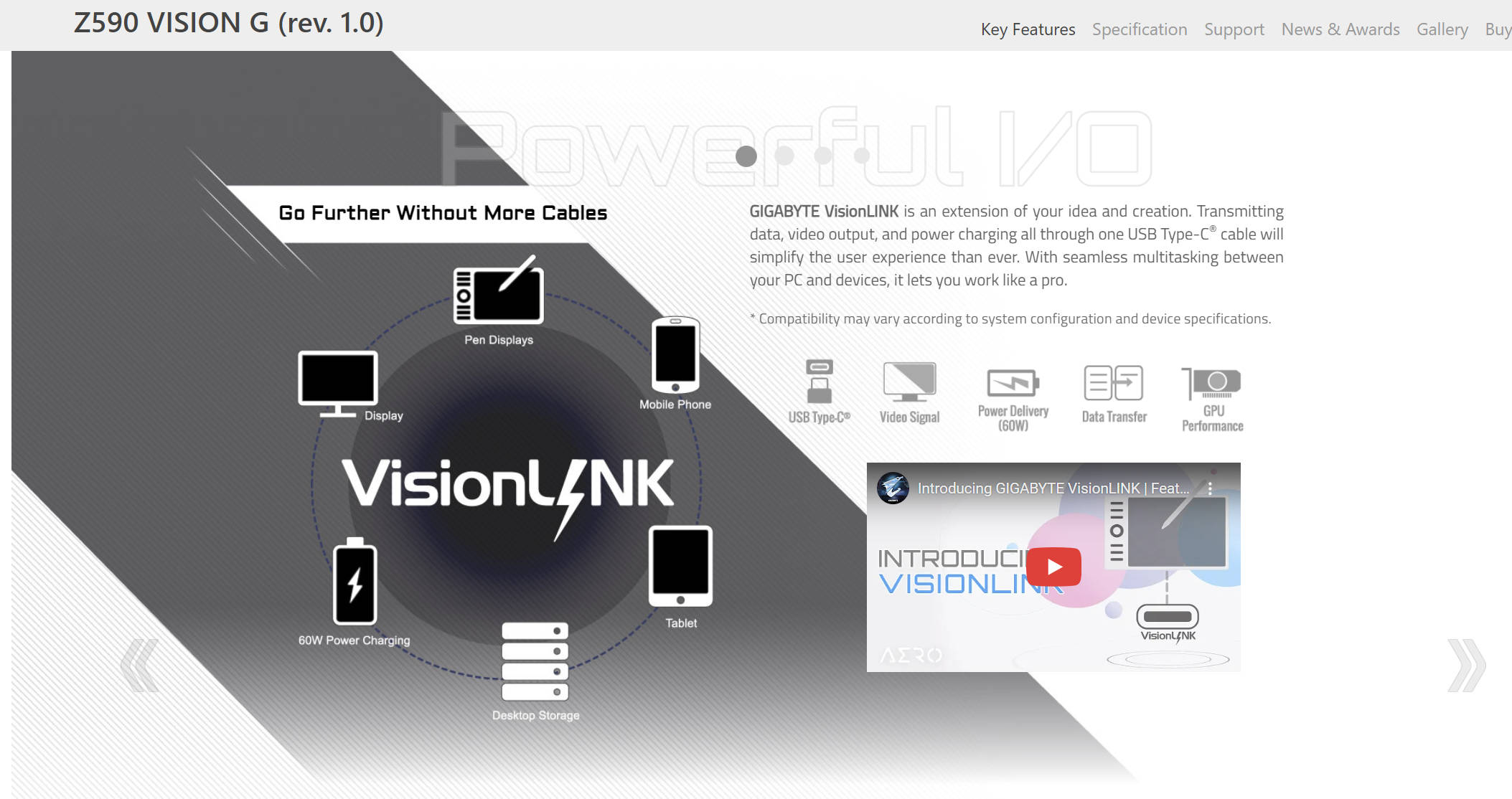

關於技嘉對於 TYPE-C 60W 快充功能的態度,跟其他廠商比較,其實有點極端。首先,技嘉早於 Z590 率先導入 TYPE-C 60W 快充,可是系列上只給 VISION G 與 VISION D (後來改名為 AERO),而該 TYPE-C 不是前置而是後置。這功能技嘉名為 VISION LINK,有趣的是後來的 AERO 主機板還是"VISION LINK",不過這不是重要。VISION G / AERO G 定位比 AORUS ELITE 高一點點,也就是說技嘉對於 TYPE-C 60W 快充的態度,其實沒有限僅於高階頂級型號,但真的有在細分 AORUS 跟 AERO / VISION,因為 AORUS XTREME 也不支援 VISION LINK / TYPE-C 60W 快充。


由於技嘉把 60W 快充做在"後面",這種 60W 快充利用 EPS CPU 8PIN 作為 12V 輸入源再升壓至 20V (3A),所以 AERO / VISION 系列主機板都沒有設置額外的 PCIe 8PIN。下圖是 Z690 AERO G 的相關電路,用料跟 X870E X3D 前置的設計差不多。


所以,技嘉終於要把 60W TYPE-C 快充"下放"至 AORUS 系列,也把後置設計改為前置設計,再新增 PCIe 8PIN。換句話說,VISION LINK 跟 PD 60W 快充已經分離,所以 AORUS 系列也能繼承原來僅限 VISION / AERO 系列的 PD 60W 快充功能。另一方面,技嘉的後前置調動,放棄了原佔用 EPS CPU 的作為 60W 12V 輸入源的優勢,因而要增設 PCIe 8PIN。目前來看,如果技嘉做到 90W 甚至 100W,肯定可以氣死友商了。

技嘉剛好是第一個做 60W PD FAST CHARGING,也是大廠中最後一個做 60W PD FAST CHARGING,怎麼看都是第一啊,妙不可言。

最後補一張 64MB 的 BIOS 圖片,技嘉的 DRIVERBIOS,MXIC MX25U51241G,512 就是 64MB。
