NZXT N7 B550 AMD 主機板開箱評測

Labbie by Labbie
2021-06-07
in 主機板, 評測開箱
0
Share on FacebookShare on Twitter

NZXT N7 B550 AM4 主機板,延續 N7 系列主機板設計元素,強調簡潔、方便安裝、簡約外觀,啞光金屬護甲無縫覆蓋,搭配 NZXT H 系列機殼毫無視覺上的破綻,實際搭配 AMD Ryzen 9 5900X 測試可以完全解放強大的效能。

  • NZXT N7 B550 包裝與配件
  • NZXT N7 B550 功能介紹
    • 主機板外觀、I/O 輸出
    • 處理器支援、供電設計、記憶體支援
    • PCIe 插槽、M.2、SATA
    • 網路、音效
    • BIOS 選單
  • NZXT N7 B550 測試數據
  • 結論

NZXT N7 B550 包裝與配件

NZXT N7 不管是最初的 N7 Z370、N7 Z490、N7 Z590 到 N7 B550,包裝底色都是以白色主題,搭配 NZXT 獨特的紫色。主機板有兩種配色,啞光黑和啞光白。

內容物有 NZXT N7 B550 主機板、說明書、SATA 線材、無線網路天線、M.2 螺絲。

上一篇
下一篇

NZXT N7 B550 功能介紹

主機板外觀、I/O 輸出

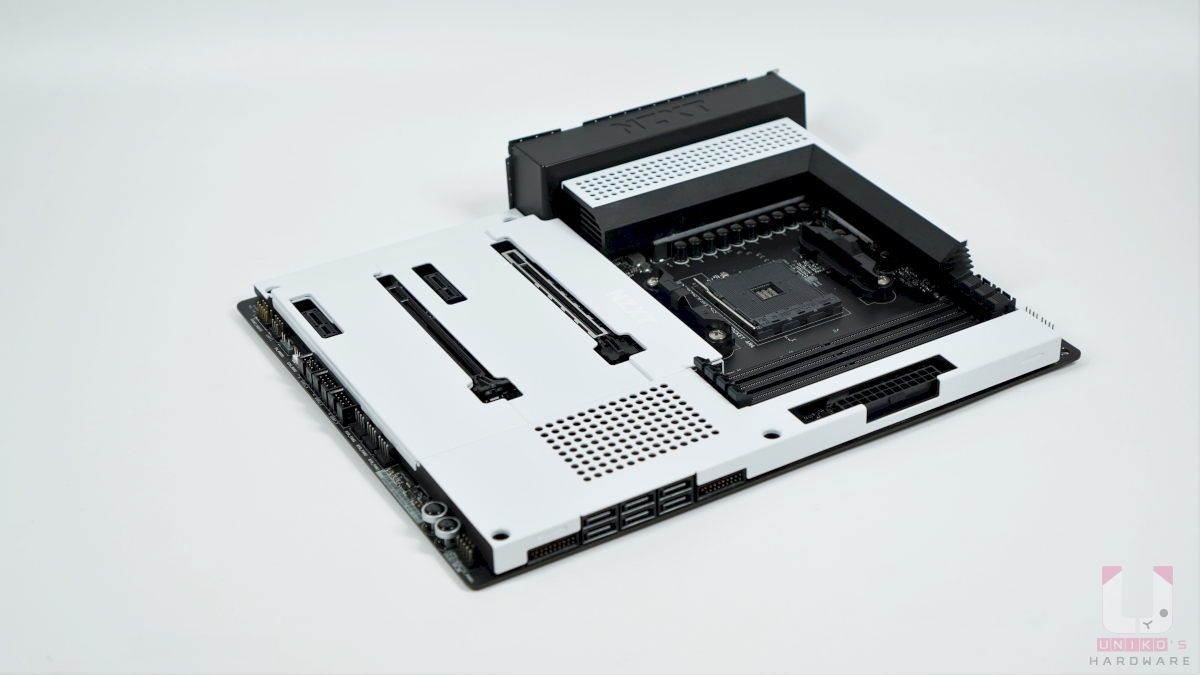

全覆蓋式主機板,還是全金屬護甲,除了 M.2 SSD 插槽的磁吸式保護蓋外,整體採用無接縫設計。主機板屬於標準 ATX 尺寸,背後沒有護甲設計,預先安裝的 I/O 護板方便新手安裝到機殼。

主機板上只有插槽可見,其他部位都被覆蓋住,這是對新手相當友善的設計!在護甲保護 PCB 板的同時,也讓新手多了一份安全感。簡單來說,就是新手不用再害怕撞掉 PCB 板上密密麻麻的元件,而且能更清楚看到要使用的插槽。

  • 背後 I/O 輸出清單
  • 清除 CMOS 按鈕
  • BIOS Flashback 按鈕
  • 2 組 USB 2.0 接口
  • 3 組 USB 3.2 Gen 2 接口
  • 1 組 USB 3.2 Gen 2 Type-C 接口
  • 4 組 USB 3.2 Gen 1 接口
  • HDMI 接口
  • 無線網路天線接口
  • 有線網路接口
  • Optical S/PDIF 輸出
    音源孔
上一篇
下一篇

處理器支援、供電設計、記憶體支援

處理器支援 AMD Socket AM4 Ryzen 處理器,3000、4000 和 5000 系列,但是不支援 APU R5 3400G、R3 3200G。

主機板供電設計是 CPU 12 (6 x 2) + SOC 2 相,使用 DrMos Renesas RAA 229004 PWM 控制器 (6 + 2),搭配 14 顆 Vishay SiC654 50A MOSFET,使用 6 顆倍相器 ISL6617A,非直出供電設計,搭配 0.22uH 60A 電感和 Nichicon FPCAP 12K 日系黑電容。

記憶體 4 DIMM,支援最高 128 GB,搭配 Ryzen 5000 系列處理器超頻可達 DDR4 4666+ MHz。

24-pin ATX 插座旁有一組 USB 3.2 Gen2 Type-C 樣式,空間真的是利用到極致。

上一篇
下一篇

8+4-pin ATX 12V 電源連接器,旁邊有 CPU 和水冷 PUMP 4-Pin 插座,同一側還有 2 組系統風扇 4-Pin 插座,以及 NZXT 獨有的 NZXT RGB LED 插座。

PCIe 插槽、M.2、SATA

  • 使用 Ryzen 5000 處理器,2 組 PCIe x16 插槽 (Gen 4 x16 和 Gen 3 x4)。
  • 使用 Ryzen 3000 處理器,2 組 PCIe x16 插槽 (Gen 4 x16 和 Gen 3 x4)。
  • 使用 Ryzen 4000G APU,2 組 PCIe x16 插槽 (Gen 3 x16 和 Gen3 x4)。
  • 支援 AMD Quad CrossFireX 和 CrossFireX。
  • 2 組 PCIe 3.0 x1 插槽,B550 晶片組控制。

2 組 M.2 SSD 插槽都有磁吸式保護蓋,但是沒有散熱墊幫助散熱,第 1 組由處理器控制,第 2 組由 B550 晶片組控制。 6 組 SATA 6Gb/s,實際使用組數要看 M.2 使用幾組而定。

  • 第 1 組 M2_1 M.2 插槽,支援 type 2242 / 2260 / 2280,PCIe 4.0 x4 / PCIe 3.0 x4,要看處理器支援。
  • 第 2 組 M2_2 M.2 插槽,支援 type 2242 / 2260 / 2280,PCIe 3.0 x2 & SATA。

SATA 接口兩旁有兩組 90 度方向的 USB 3.2 Gen1 插座,空間利用 100%,這類的設計可以讓新手快速找到插座連接機殼前置面板的 USB。

上一篇
下一篇

網路、音效

有線網路使用 Realtek RTL8125 (2.5GbE),無線網路 Intel Wi-Fi 6E,支援 Bluetooth V5.2。

其他的功能也很豐富,獨立實體按鈕電源、RESET,簡易除錯 LED,各 3 組 4-Pin 插座、USB 2.0 19-Pin 插座,RGB 12V 和 ARGB 5V 插座,前置音效插座,音效晶片使用 Realtek ALC1220 Codec。

BIOS 選單

BIOS 同樣很有 NZXT 風格,一般設定可以套用記憶體 XMP 和設定 AMD PBO 自動超頻即可。

下方 2 張圖片就是 XMP 和 PBO 的設定路徑。

上一篇
下一篇

NZXT N7 B550 測試數據

測試平台的設定,室溫控制在 26 度,沒有任何直吹對著測試平台,使用 BC1 裸測平台,Windows 10 20H2 版本,BIOS 設定套用 XMP 3600,使用 AIDA64 燒機程式。Windows 10 電源設定最高效能、關閉防毒、關閉休眠與睡眠。

測試平台
處理器:AMD Ryzen 9 5900X
主機板:NZXT N7 B550 BIOS P1.20
記憶體:G.SKILL Trident Z Neo DDR4 3600
8GB *2 CL14
顯示卡:Nvidia Geforce GT 1030
儲存:AORUS PCIe 4.0 NVMe M.2 SSD 1TB
機殼:STREACOM BC1.1
電源供應器:FSP Hydro G PRO 1000W
散熱器:NZXT Kraken X53 RGB 240
顯示器:VG289Q

AIDA64 處理器資料、記憶體快取測試,讀取 54056 MB/s、寫入 53160 MB/s、複製 48792 MB/s、延遲 59.9 。

CINEBENCH R20,單核心 627、多核心 8287。

CINEBENCH R23,單核心 1610,多核心 22496。

7-ZIP 壓縮結果 90299 MIPS,解壓縮結果 170526 MIPS。

3DMARK CPU 分數 12486。

CrystalDiskMark SSD 速度測試,讀取 4986.33 MB/s,寫入 4219.52 MB/s。

上一篇
下一篇

結論

NZXT N7 B550 AMD 主機板,繼承 NZXT N7 系列主機板簡約、設計感強的外觀,因為和 Asrock 聯合開發,搭配 R9 5900X 12 核心處理器,不管是效能和超頻都有一定的水準,如果是 NZXT 鐵粉,建議還能搭配 NZXT 的水冷散熱器與機殼,信仰就更虔誠啦。
