2025 下半年，微星推出新 MAG B850 TOMAHAWK WIFI 主機板！

筆者近日逛官網的時候，看到微星有推出一款新的 TOMAHAWK 主機板，名為 MAG B850 TOMAHAWK WIFI (連結)。這代表微星也開始著手更新 B850 產品線，推出 REFRESH 版本。不過，其實微星第一塊 B850 TOMAHAWK，反而含 MAX 一字 (連結)。所以下文的重點，在於新的非 MAX 非 EVO 的 B850 TOMAHAWK，帶來什麼明顯改變。

B850 TOMAHAWK 反常的命名方式

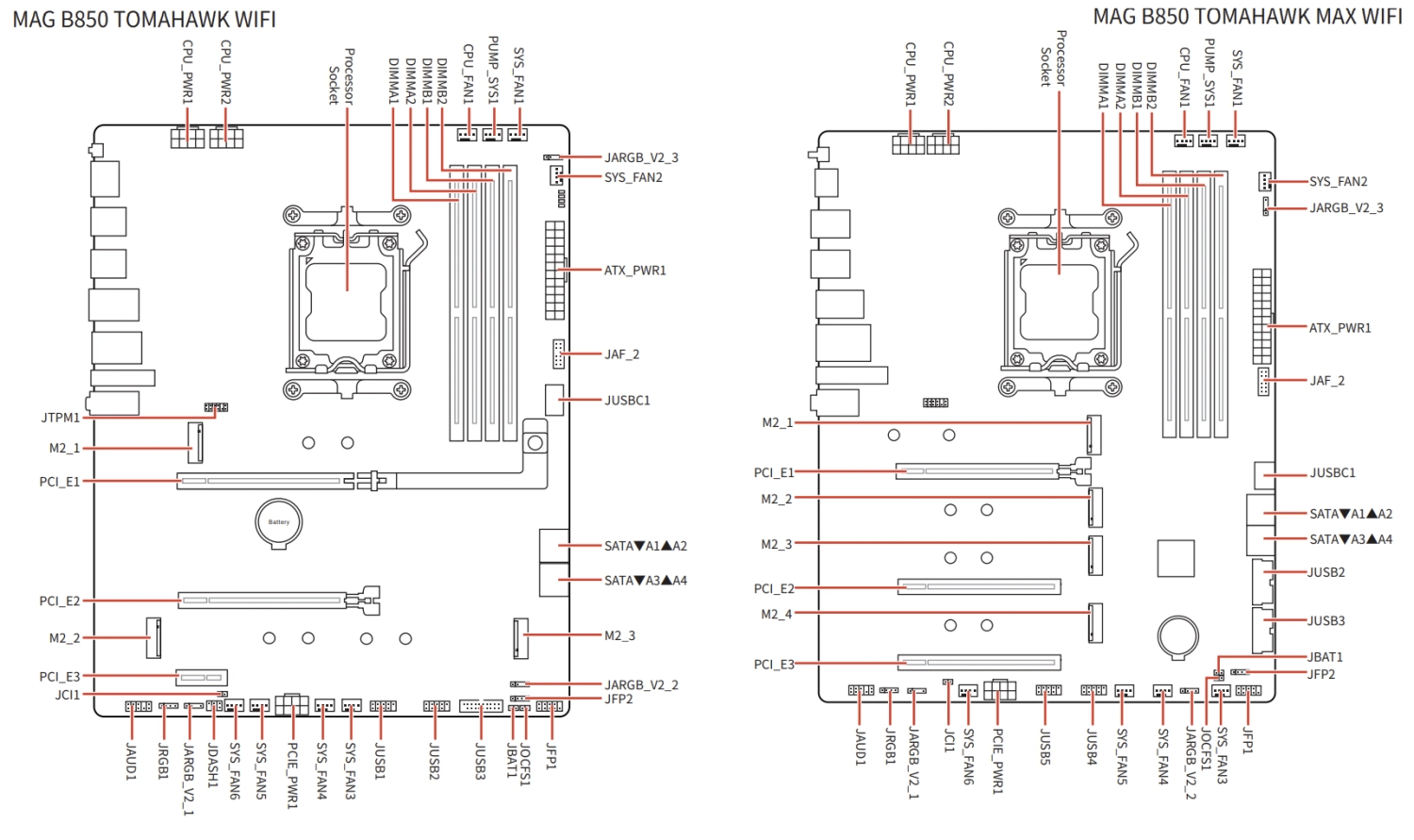

這次我們從官網開始看。從封面圖片可見，主機板佈局變化也不小。最明顯的地方是 PCIe 插槽和 M.2 插槽的位置、數量和支援都有變動。此外，ATX 24PIN 的位置在新版上往上靠。

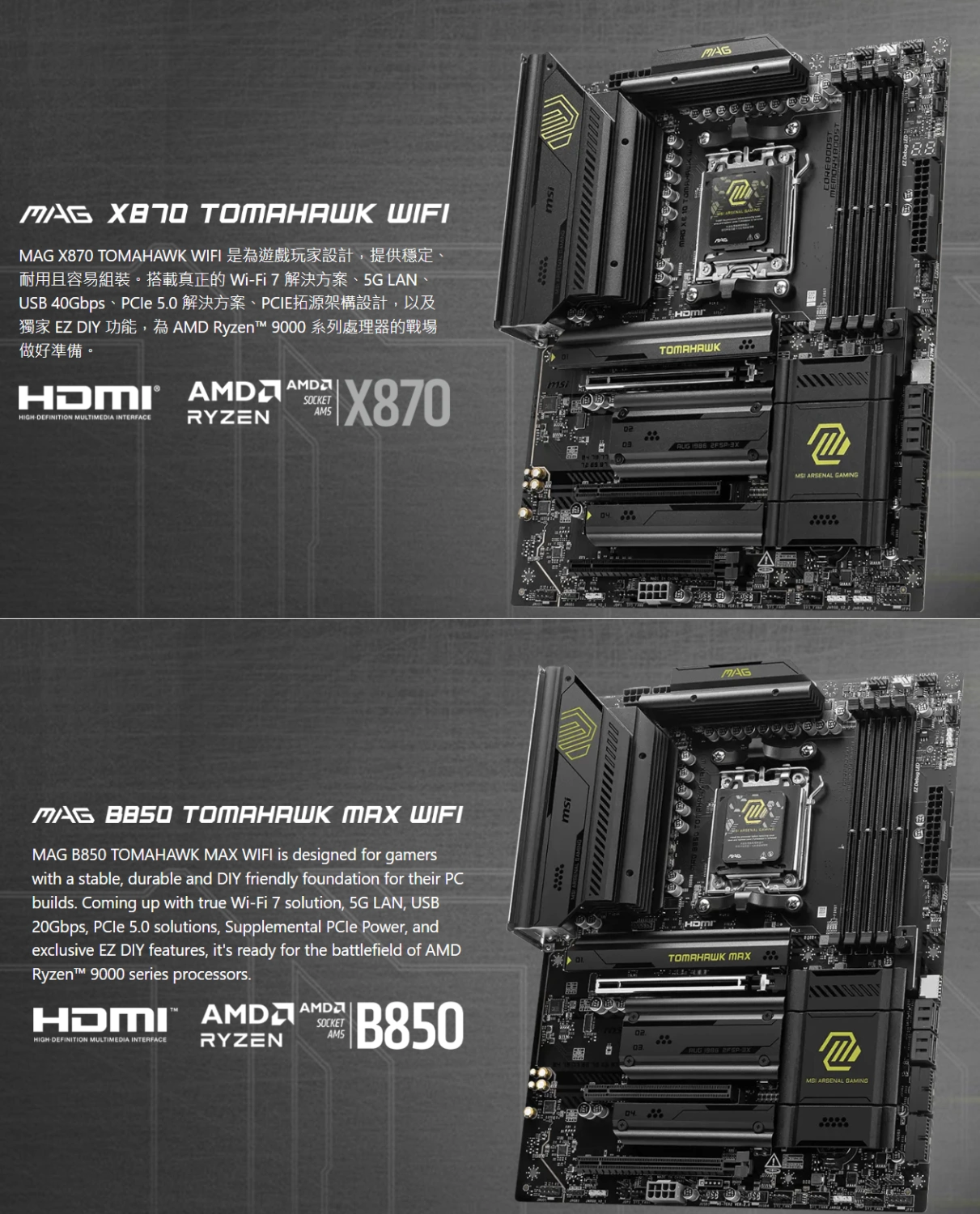

實際上，初版 B850 TOMAHAWK MAX 的佈局跟 X870 的版本基本一致。由於 B850 TOMAHAWK MAX 的 DEBUG CODE LED 被砍掉，所以 ATX 24PIN 之上有一些空位。在新版 TOMAHAWK 上，ATX24PIN 有明顯上移，TYPE-C 因而也往上移，且變為垂直插座。

此外，M.2_2 與 M2_3 插槽的佈局由垂直排列且均在第一根 PCIe 插槽之下，改為左右互望位列 ATX 第 6 槽。這種改變原則上有助於快速安裝，基本上不會被顯示卡擋住。微星 M.2 CLIP II 因為插槽佈局改變，便可用在 M2_2 和 M2_3 的 2280 孔距。此前 2280 剛好是散熱器上螺絲的地方，所以不相容 M.2 CLIP II。

至於散熱考量，雖然有不少人認為 M.2 插槽位於顯示卡之下，M.2 SSD 會受顯示卡廢熱影響。但實際上只要顯示卡風扇有轉起來，M.2 SSD 的溫度是還好，甚至要更好。新 TOMAHAWK 少了一根 GEN4X2 M.2 插槽，因為微星決定再不分拆 GEN4X4 PCIe 插槽，也因此省下一顆 GEN4X2 通道切換器。

---

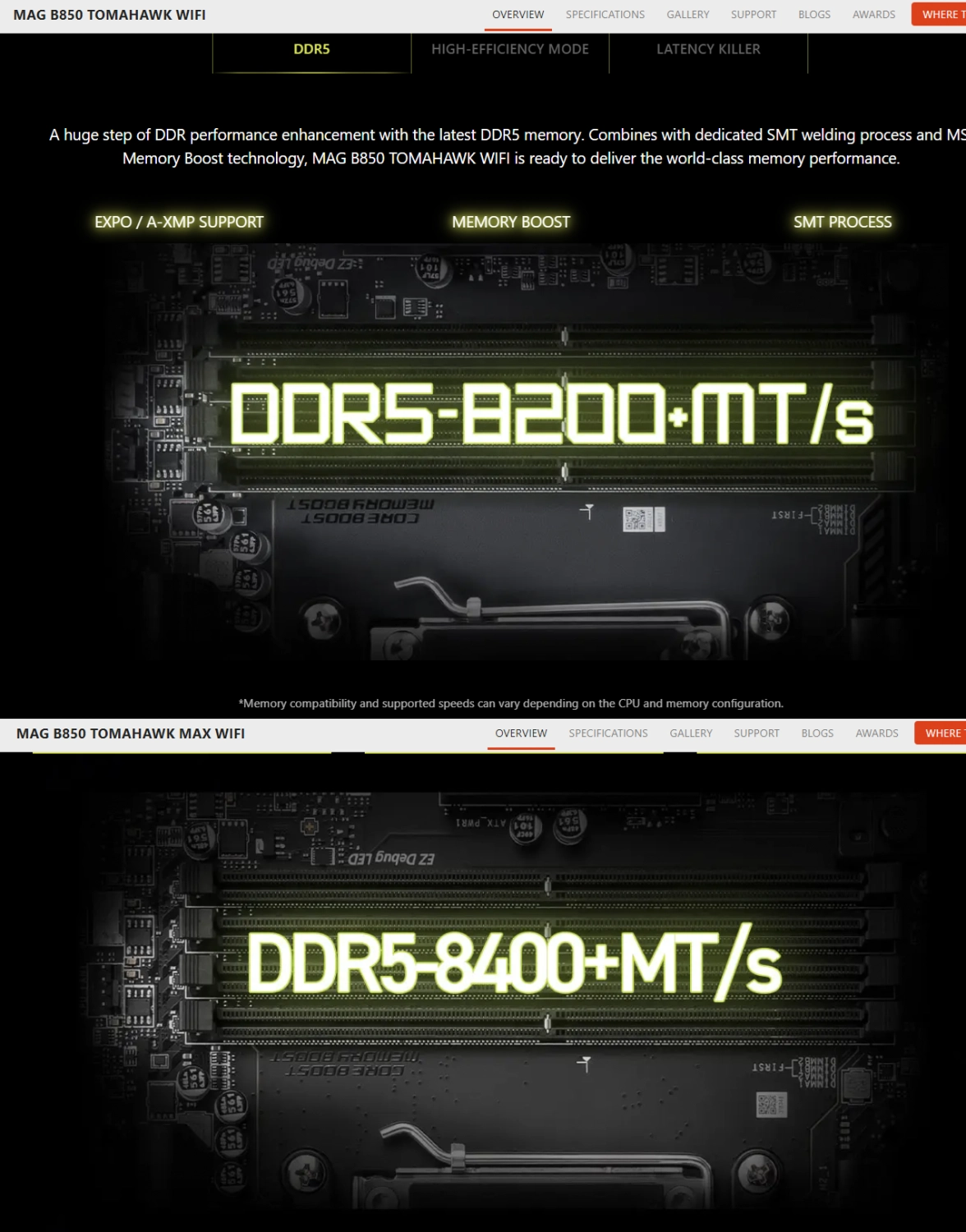

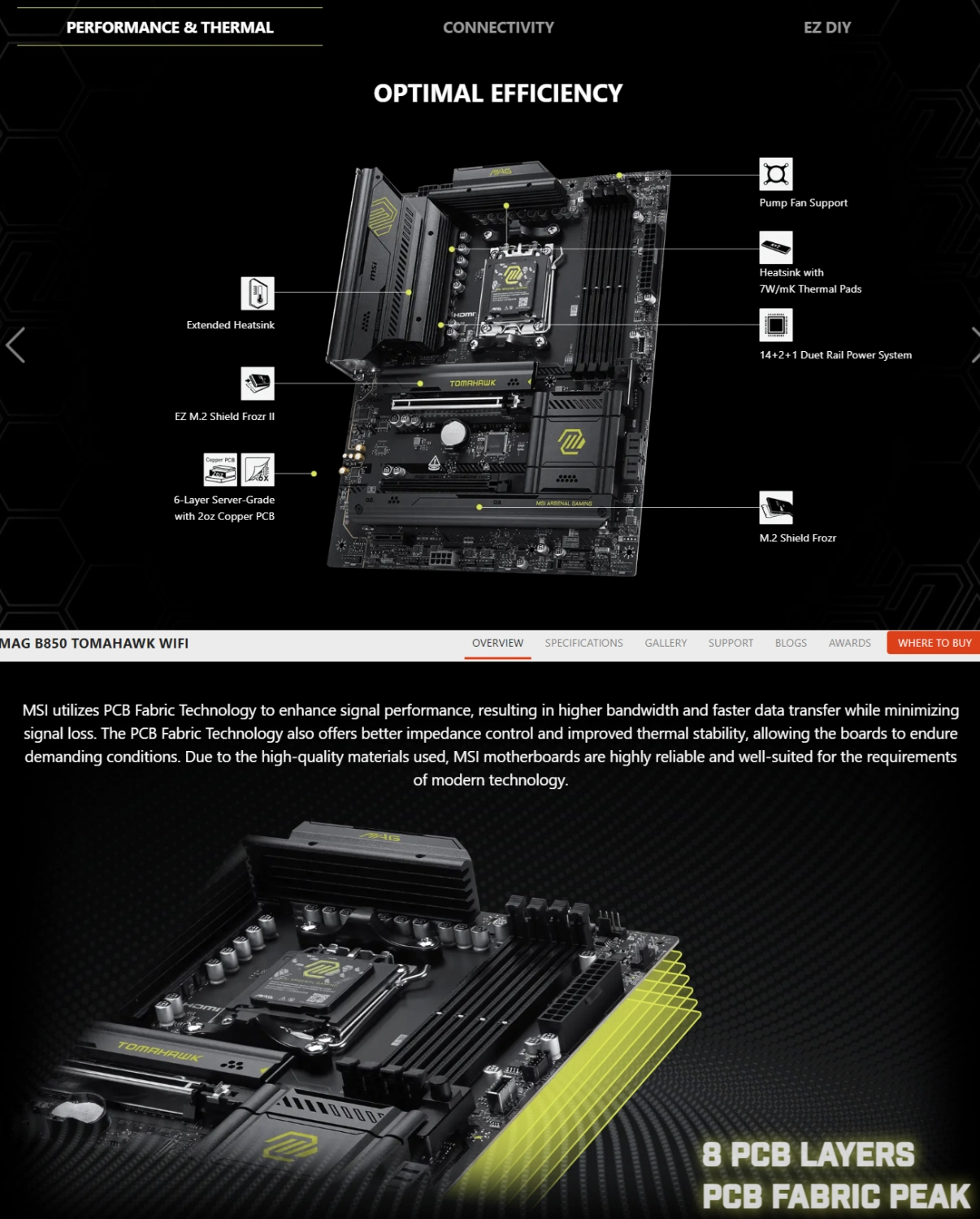

另外一開始發現時，微星於新 TOMAHAWK 的產品頁面上，同時寫上 6 層和 8 層 PCB 設計，且參考官方記憶體頻率支援上限，由於新 TOMAHAWK 比舊 TOMAHAWK 低了 200 MHz，所以筆者更傾向認為新 TOMAHAWK 是 6 層板設計 (舊版為 8 層)，後來頁面也改成 6 層。

---

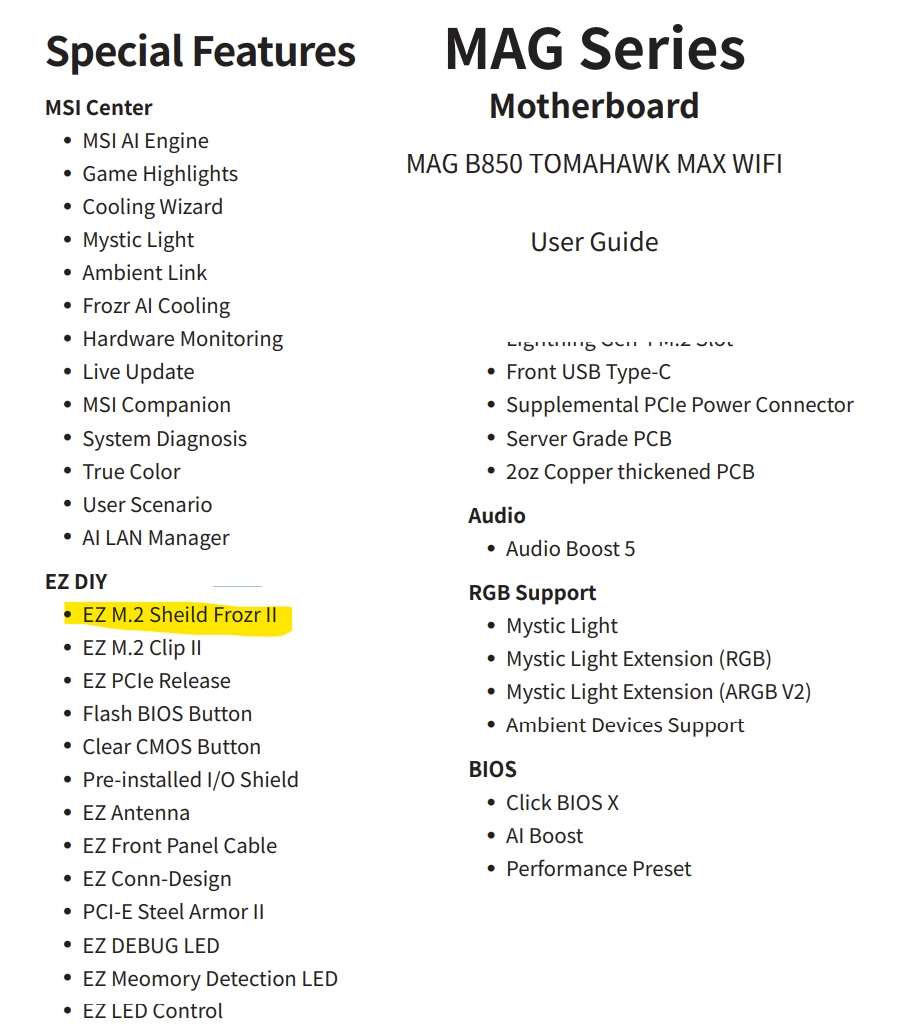

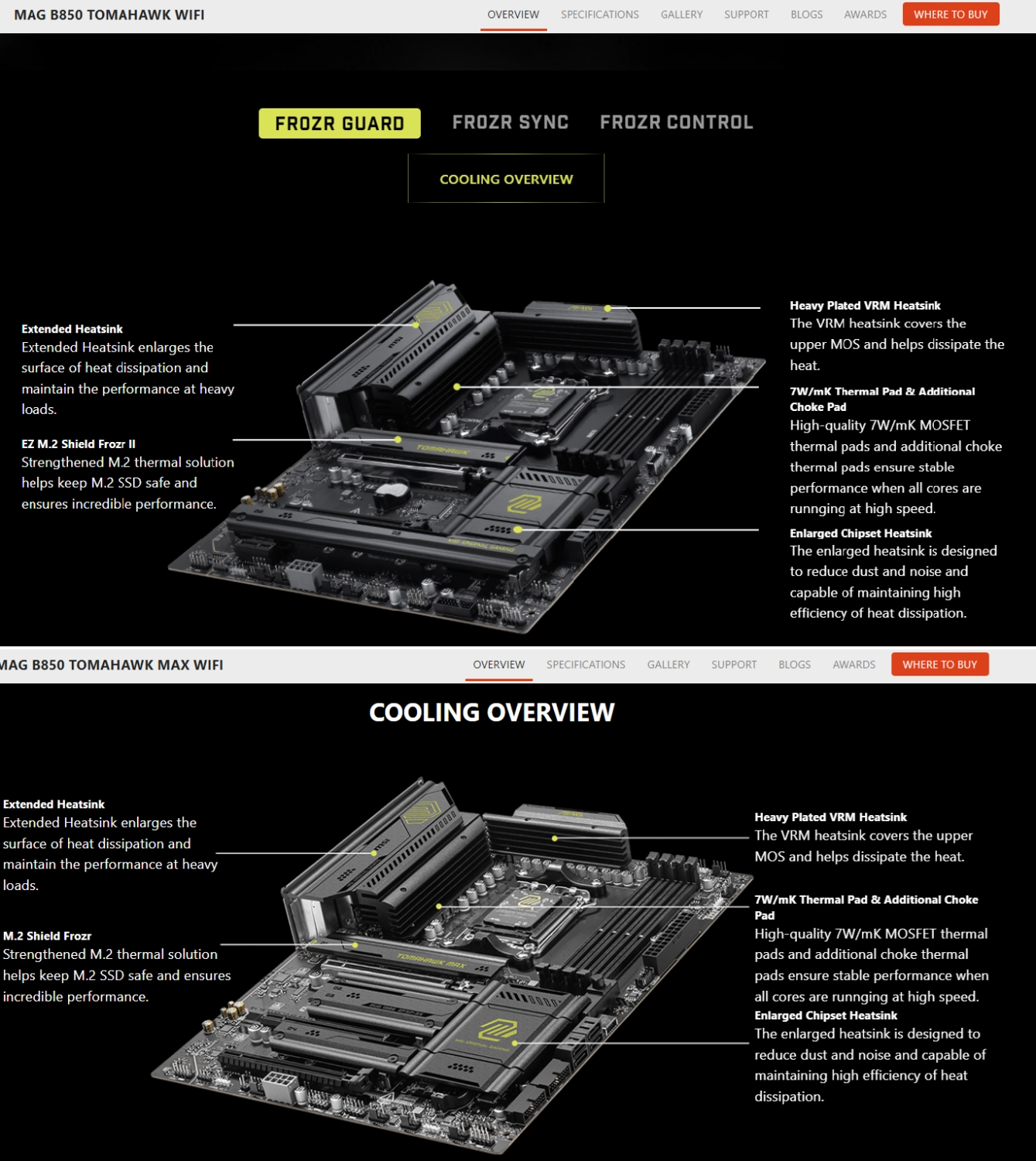

新 TOMAHAWK 的第一根 M.2 插槽的散熱器被稱為 M.2 SHIELD FROZR II，似乎是升級，但其實舊 TOMAHAWK 上的也是免工具快拆版。舊 TOMAHAWK 在官網介紹中上僅寫上 M.2 SHIELD FROZR，不過在說明書的 SPECIAL FEATURES 有提到其實是 M.2 SHIELD FROZR II。

---

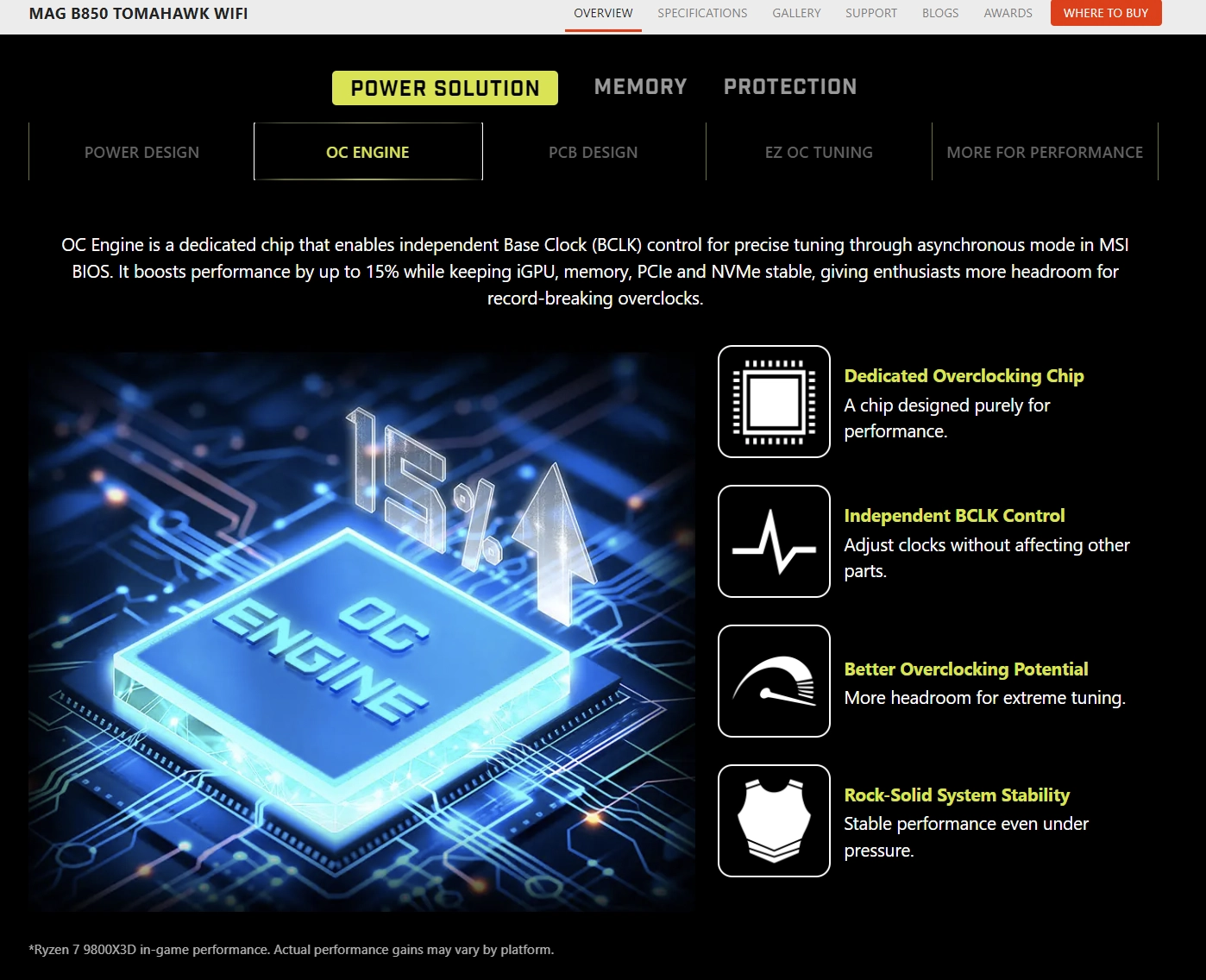

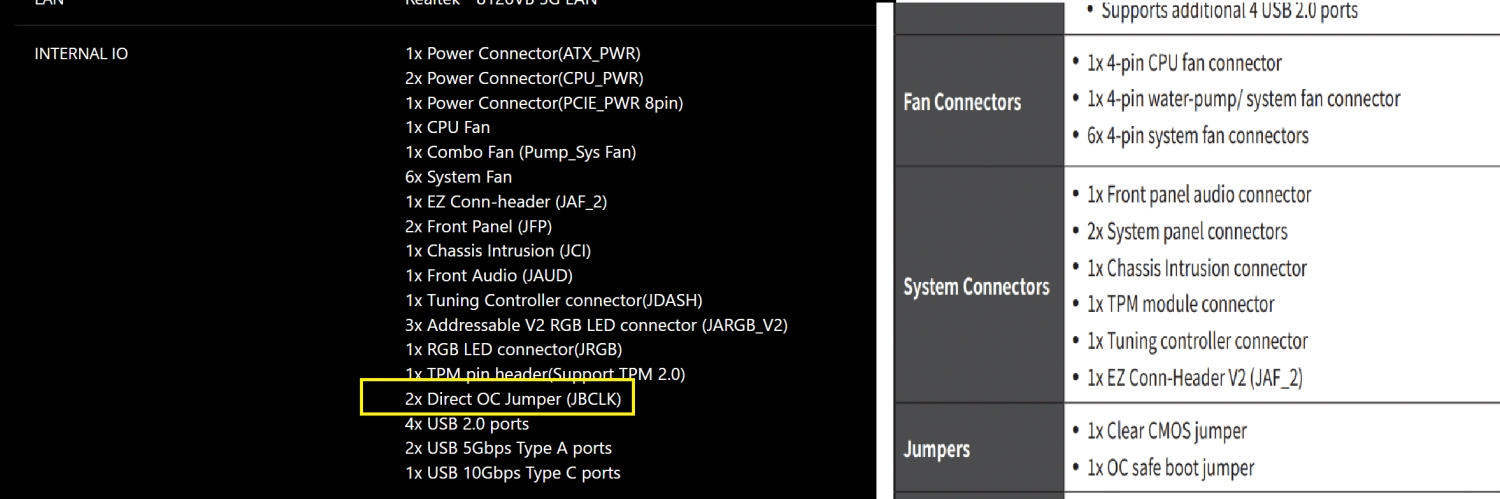

新 TOMAHAWK 雖然不叫 MAX，但其實有新加入 OC ENGINE 功能，提供外部時鐘震盪器，供使用者調整 CPU BCLK。這部份舊 TOMAHAWK 是沒有的。新 TOMAHAWK 雖然有 ECLK 支援，但沒有跟其他 REFRESH MAX 型號一樣，在 PCB 上提供獨立的 BCLK +/- 2PIN 跳線，雖然官網說有。

---

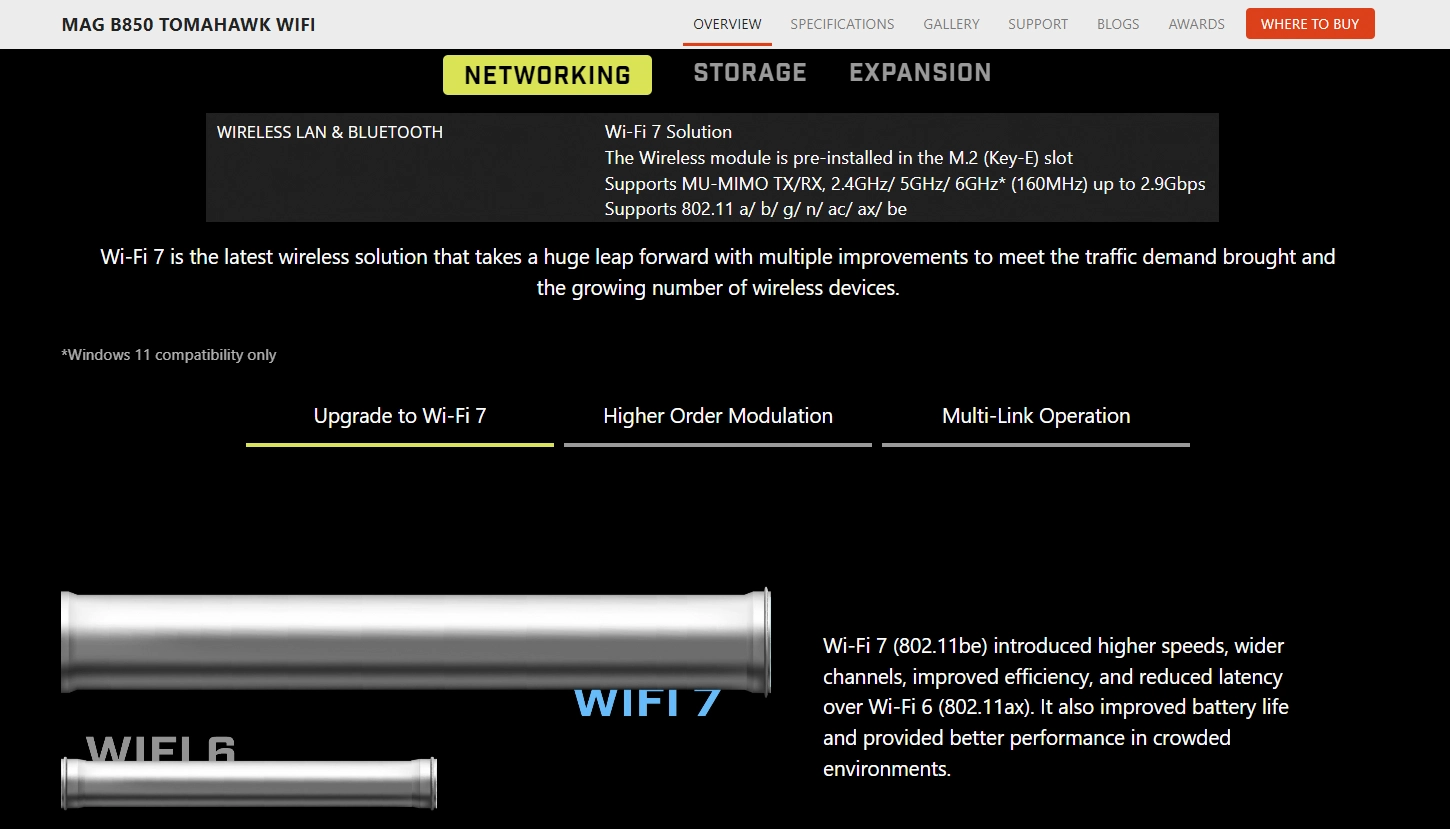

新 TOMAHAWK 仍然提供 Wi-FIi 7，但僅為 160 MHz 版本，有別於舊版 320 MHz 全速設計。

---

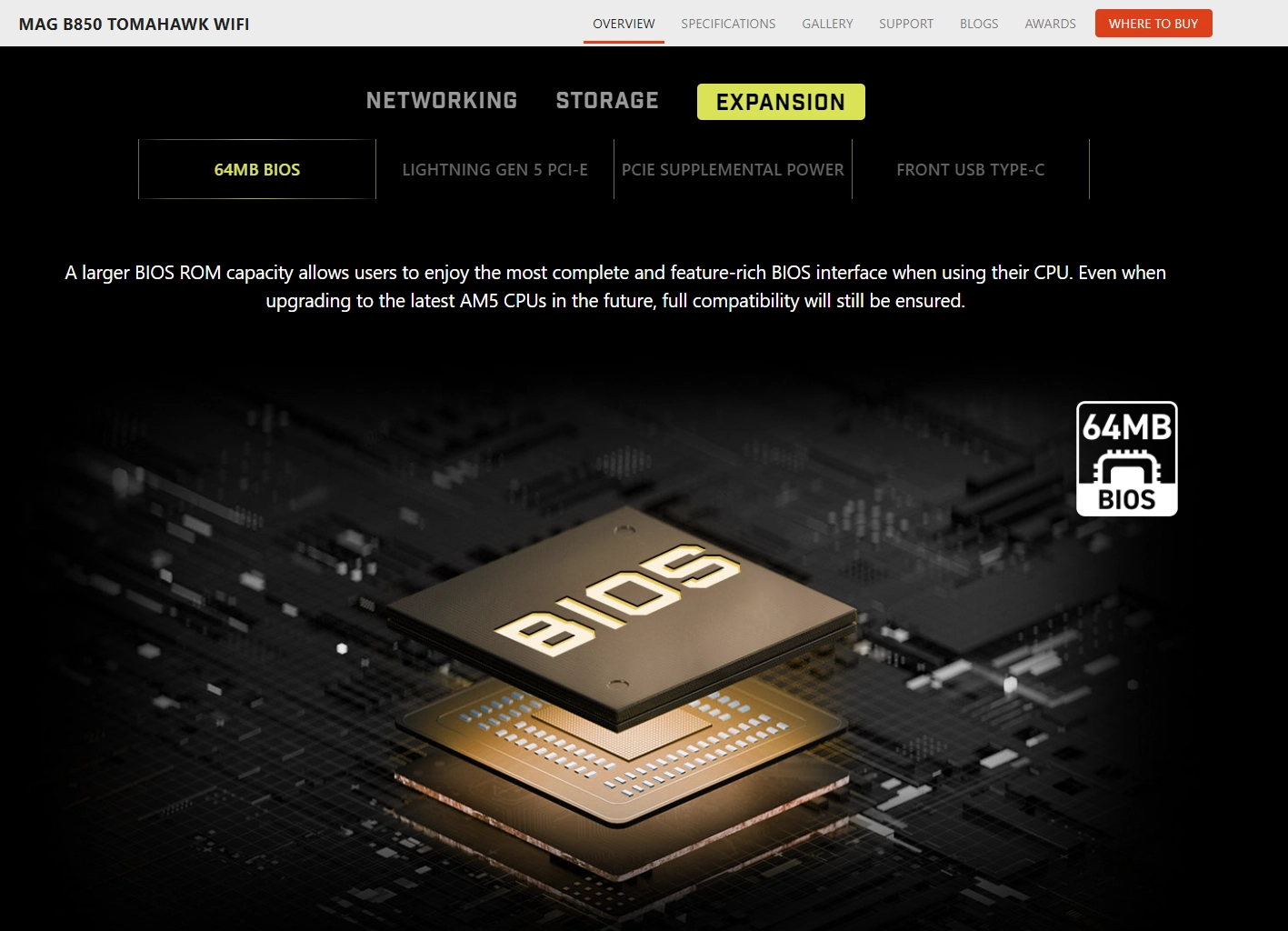

BIOS 晶片容量的部份，新 TOMAHAWK 也跟進 64MB 設計，只是不叫 EVO 也不叫 MAX，舊版 BIOS 容量僅為 32MB。

---

之前我們看說明書的部份。

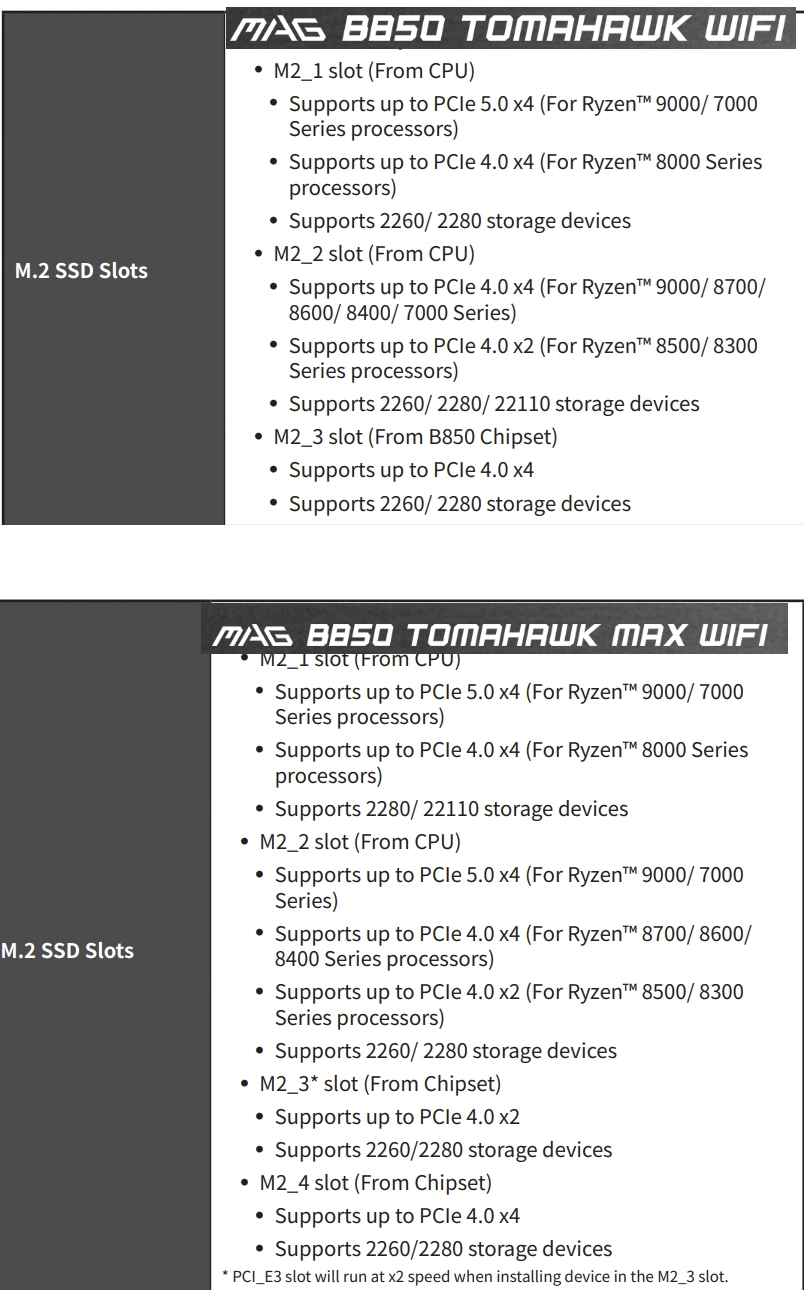

M.2 插槽除了位置、數量有變，其實 CPU M2_2 也有明顯改動。新 TOMAHAWK 的 CPU M2_2 從 GEN5 降至 GEN4，可能跟 PCB 板層數 / 板材和插槽距離有關 (新 TOMAHAWK 的 M2_2 離 CPU 更遠了)。

---

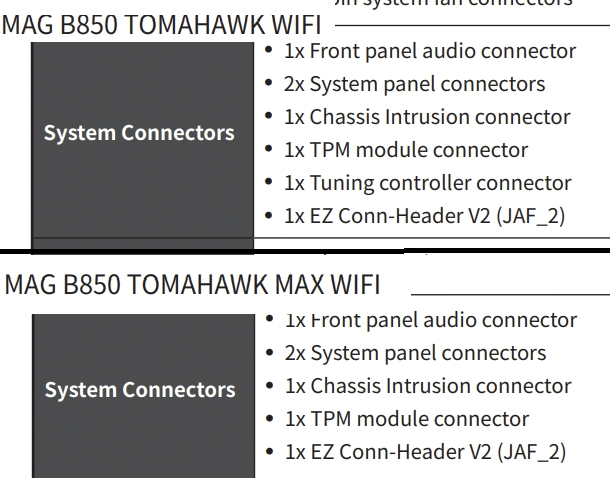

新 TOMAHAWK 有重新引進 JDASH1 5PIN，應該是說舊 TOMAHAWK 沒提供 JDASH1 5PIN 才怪怪的。不過使用者還是需要自行取得 TUNING CONTROLLER / DASHBOARD (和其線材)。

---

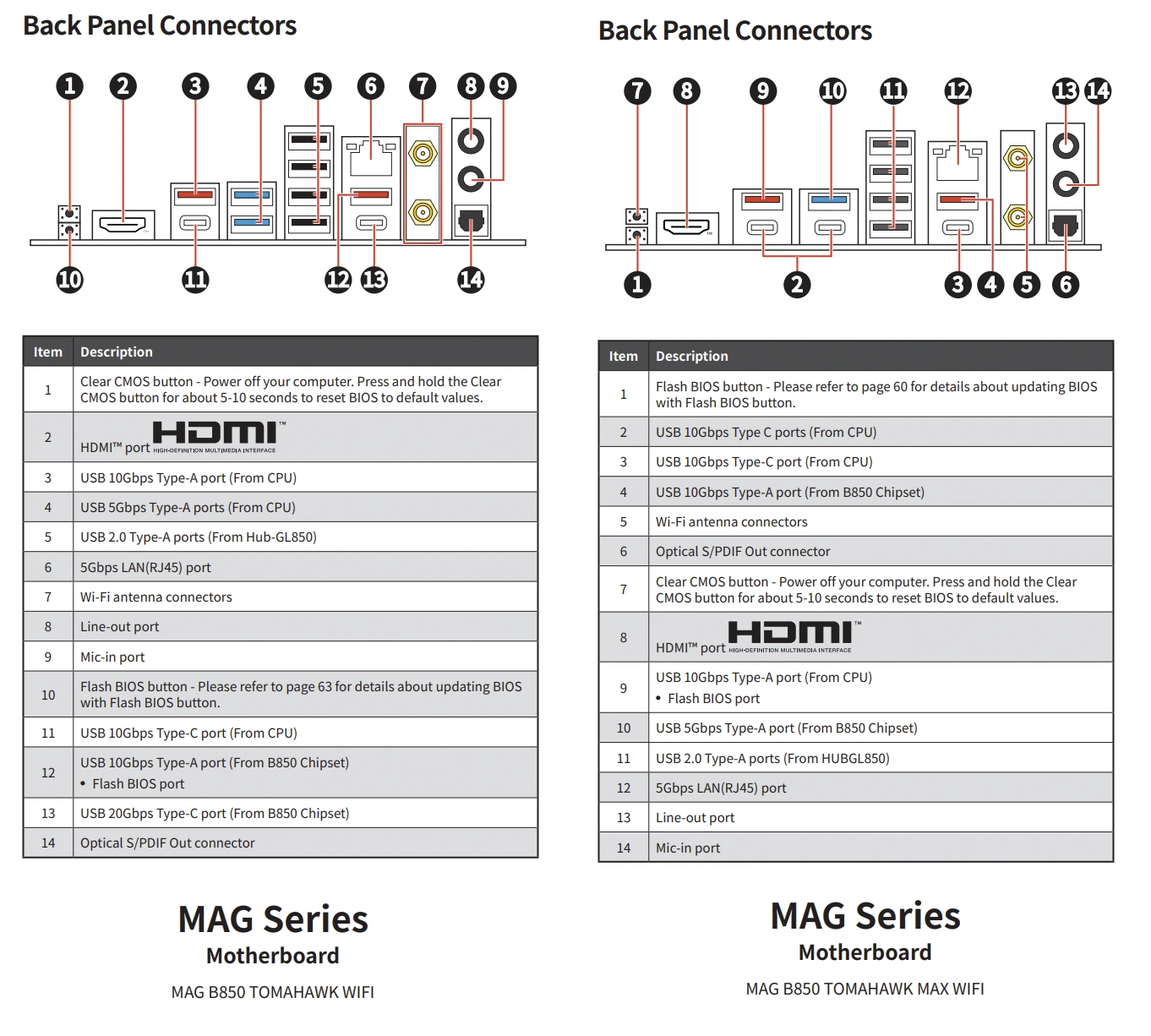

新 TOMAHAWK 在 USB 的分配上有不少改變。在背面 I/O 的部份，新 TOMAHAWK 把原有的 CPU 10 Gbps TYPE-C 變為 5 Gbps TYPE-A，相信有省下訊號中繼器晶片和 TYPE-C 控制器晶片。

另外，新 TOMAHAWK 在背後 I/O 上提供 1 個 20 Gbps TYPE-C，這是舊 TOMAHAWK 所沒有的部份。下面會再提到 20 Gbps TYPE-C 。

---

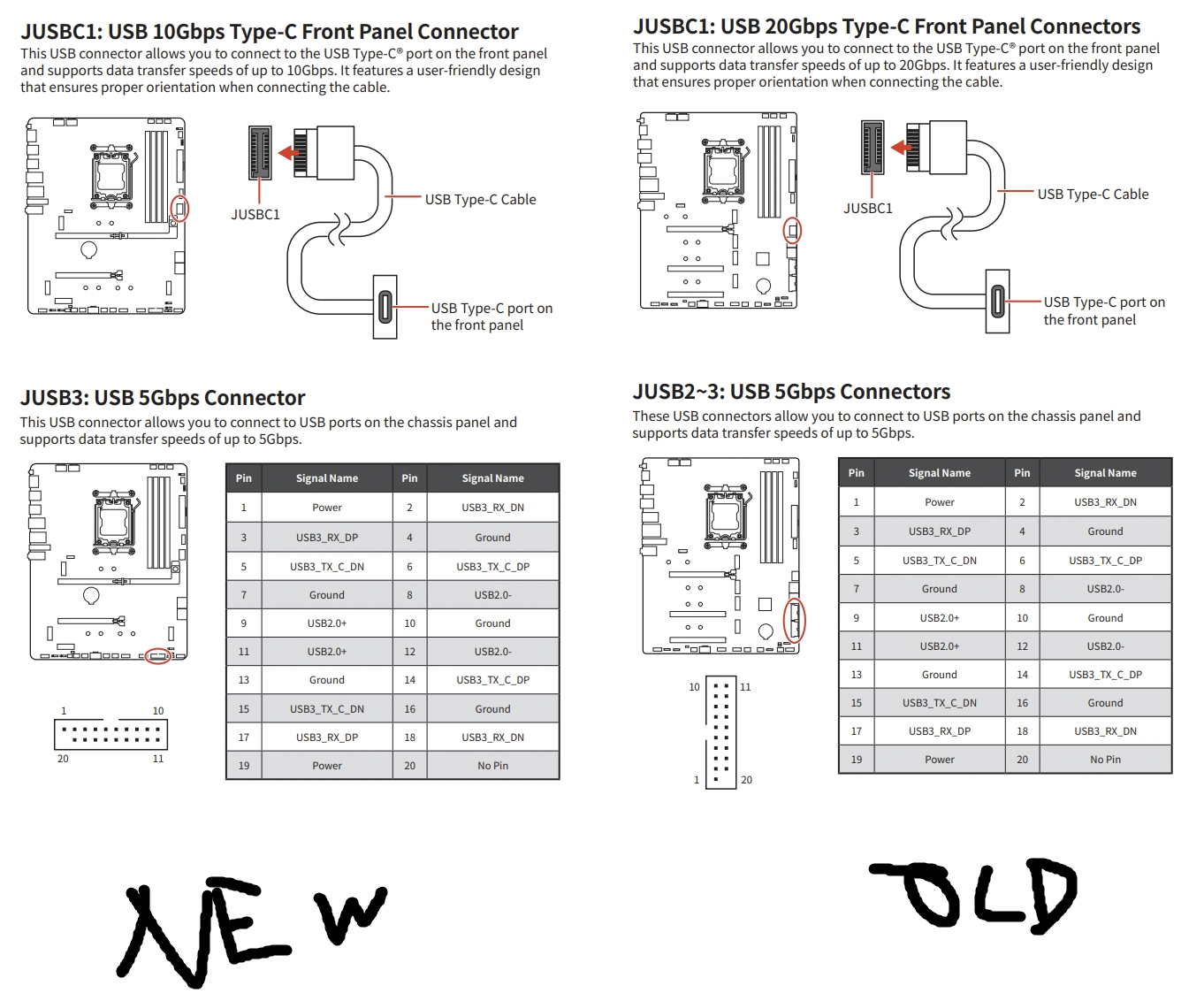

新 TOMAHAWK 在前置 USB3 上的設計也有重大變化。新 TOMAHAWK 的前置 TYPE-C 由 20 Gbps 降至 10 Gbps，USB 19PIN 也有 2 個變為 1 個 (由 USB HUB 方案變為原生)。這種變化會於 BLOCK DIAGRAM 中呈現，到時候更容易理解。

---

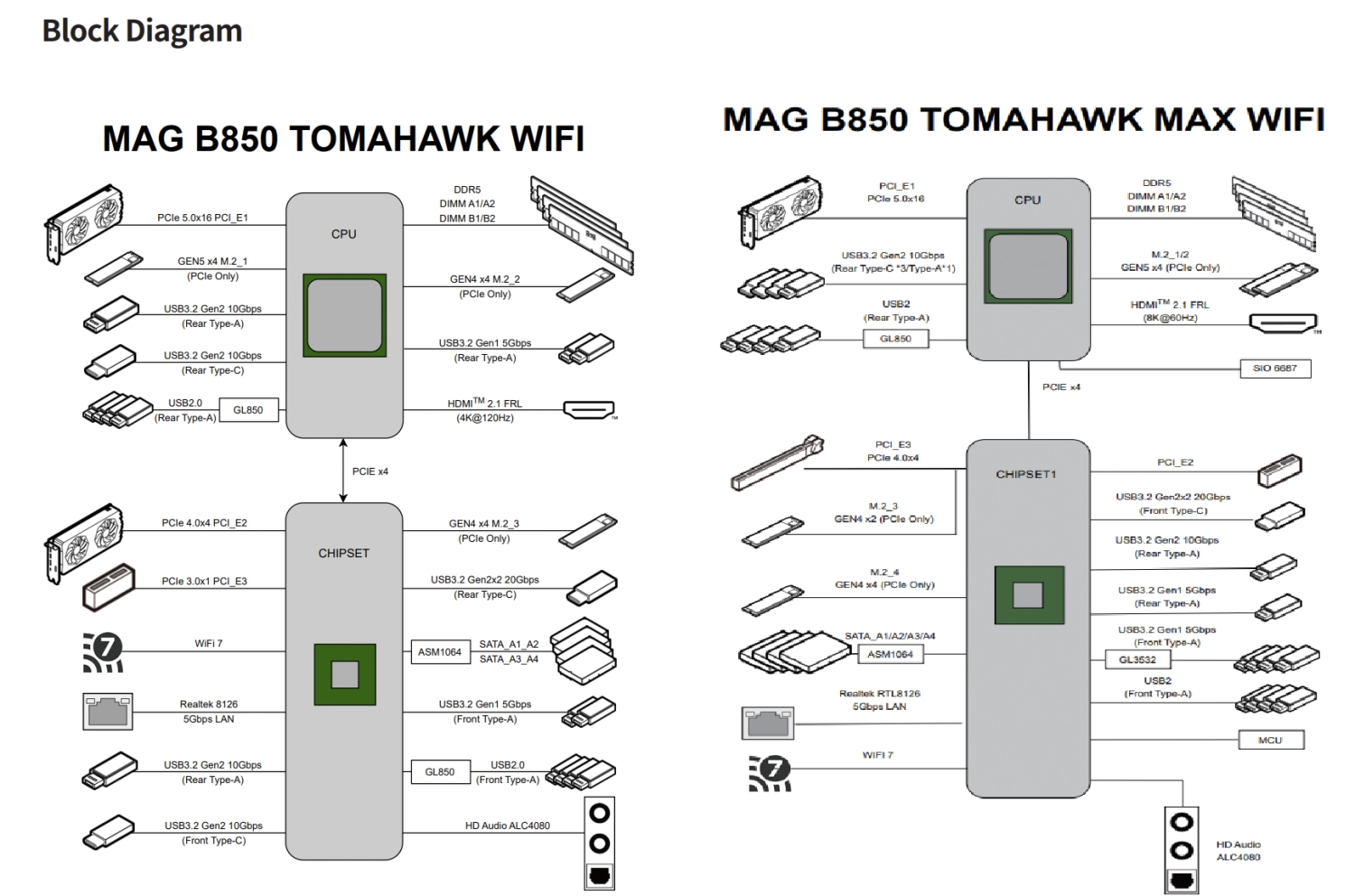

BLOCK DIAGRAM (如果沒錯) 可清晰交待各種分配設計。新 TOMAHAWK 在 CPU 的部份已有明顯變化，包括 4 個原生 USB3 從全 10 Gbps 變為 2 個 10 Gbps + 2 個 5 Gbps。晶片組 6 個 USB3 的部份，新 TOMAHAWK 的做法更似是把 20 Gbps 從前置改為後置，有可能跟主流機殼沒有跟上 20 Gbps 升級有關。舊 TOMAHAWK 在晶片組 USB3 的部份，似乎是有 1 組未用上，新 TOMAHAWK 則全數用上。

晶片組 USB2 的部份是筆者沒有看懂的地方，也許舊 TOMAHAWK PCH 缺一個 USB3 埠的原因，就是用來頂替第 8 個 USB 2.0。新 TOMAHAWK 用滿 PCH 6 個 USB3 當 USB 埠，所以 USB 2.0 不夠用，就改用 HUB 提供前置 USB 2.0 了。目前看來，PCH USB 的部份，新 TOMAHAWK 是省了一個 USB3 HUB，補回一個 USB2 HUB。

• 舊 TOMAHAWK PCH 8 個 USB 2.0 之用
  • 4 個前置 USB 2.0
  • MCU
  • BT
  • ALC4080
  • JAF_2
• 舊 TOMAHAWK PCH 6 個 USB 2.0 之上的 2 個 USB 2.0 的來源
  • 20Gbps 取一
  • 本就只用了 5 個 USB3 通道當 USB 埠

---

整體來看，新 TOMAHAWK 在規格上有升有降，筆者也更喜歡這種重新設計的方案。舊 B850 TOMAHAWK 顯然跟 X870 TOMAHAWK 有關，意味有更多考量，例如要切 ASM4242 與 M2_2 等等。這次的新 B850 TOMAHAWK，帶點 B850 的純粹。

其實筆者疑惑為何舊 TOMAHAWK 一開始就叫 MAX，新 TOMAHAWK 這次沒 MAX 也沒 EVO，但都有跟上 64MB BIOS 和 ECLK 超頻支援。
