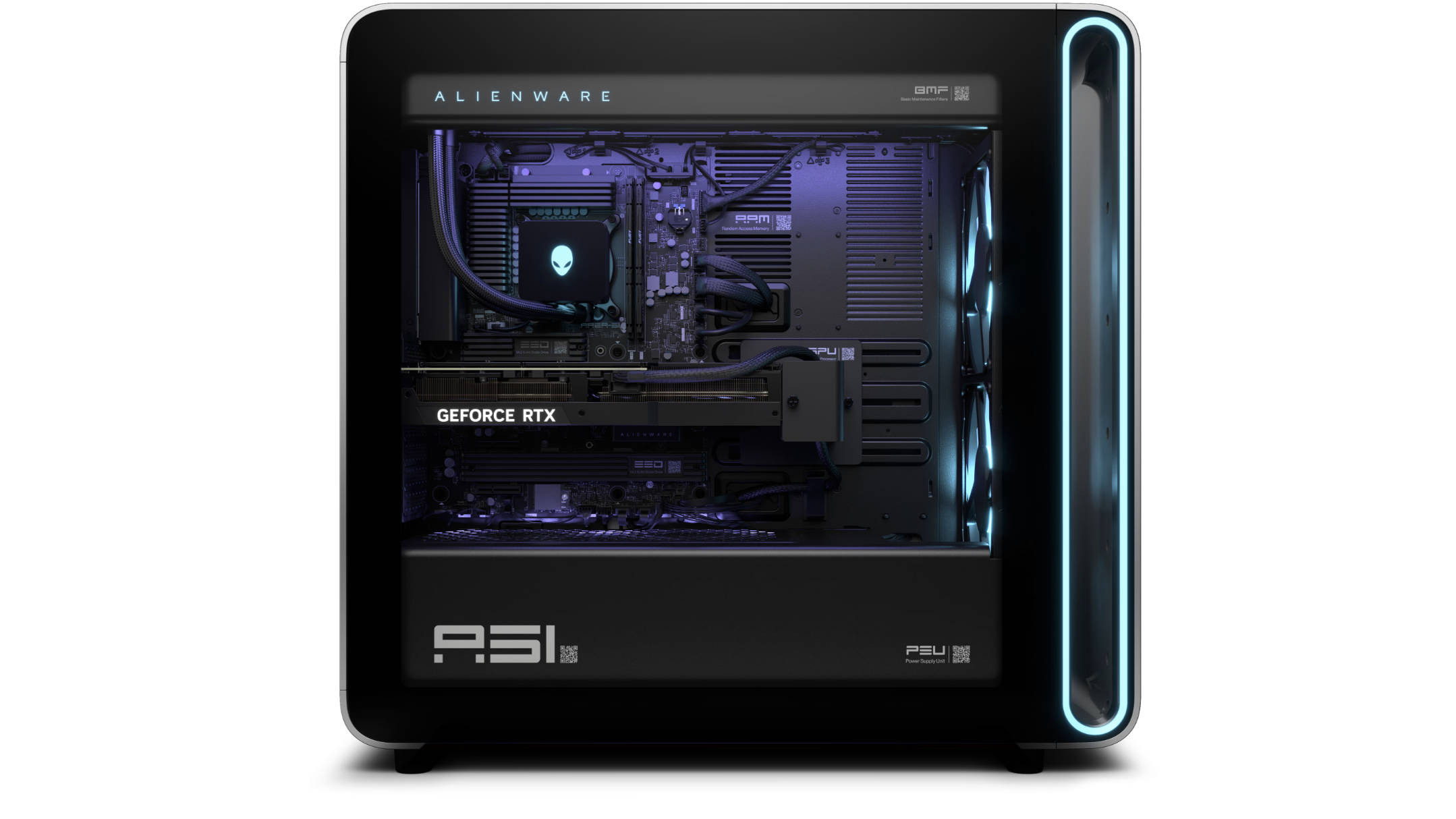

YOUTUBE 頻道 GAMERS NEXUS 近日開箱測試一款 DELL ALIENWARE AREA 51 電腦 (來源)，內容非常有趣！DELL 是一家非常大的公司，其電腦業務也很發達。由於出售自家電腦主機，很多時候主機板、電供也是自己家設計。這便帶到本文的主題，12VO。12VO (12 VOLT ONLY) 這東西其實一早存在，只是因為各家都有自己的想法，按自身需求使用自己的標準，所以 INTEL 後來推出 INTEL ATX12VO 嘗試整合行業標準。我們都知道在 PCDIY 市場中，12VO 相當失敗。可是就算在電腦整機出售的行業裡，INTEL 自家的 ATX12VO 好像也沒有很成功。原因也不難理解，因為各家都有自己的 12VO，又為何要聽 INTEL 的？以下我們襯這機會看一下採用 ULTRA 9 285K 的 ALIENWARE AREA 51 電腦在 12VO 上的最新取態。
DELL 電競機選擇使用 ATX12VO 很有意思阿
影片中有詳細測試和拆解的部份，非常值得一看。以下筆者只針對 12VO 的部份。STEVE 指出經測量，這款主機板和電供真的有採用 INTEL ATX12VO。官網上也有提到 ATX12VO 一詞。

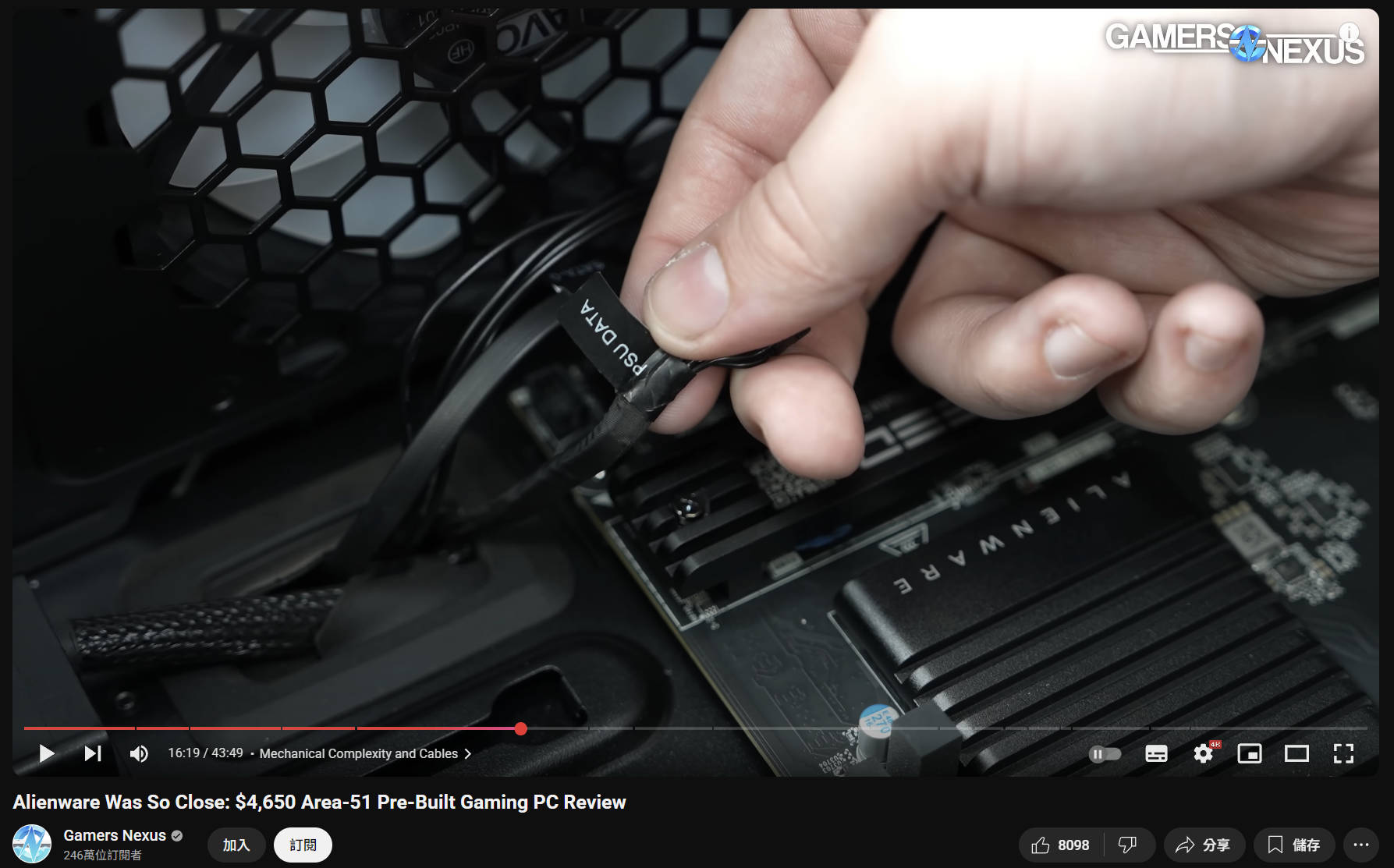

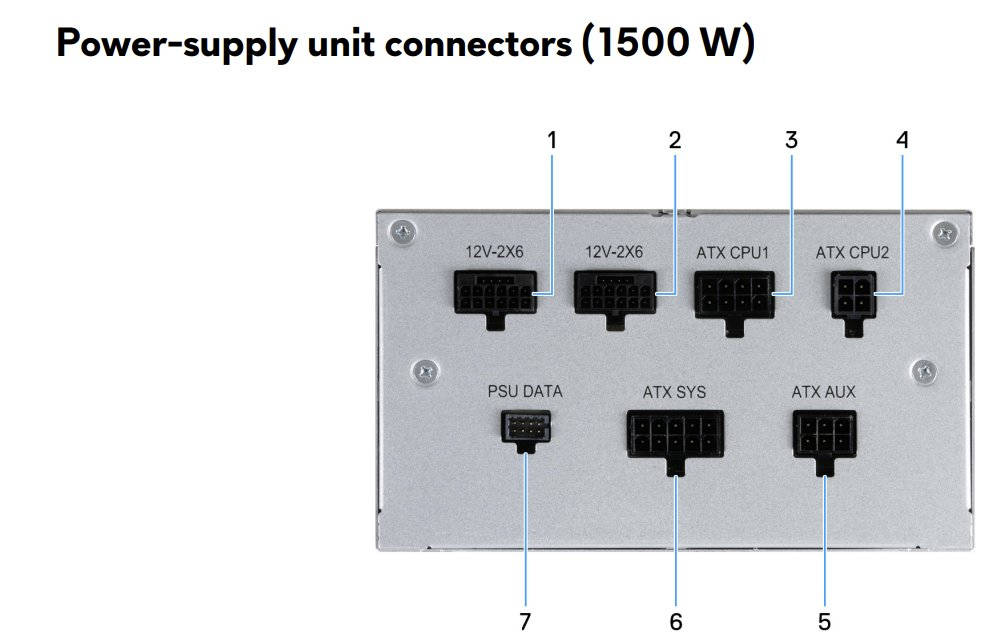

不過事情當然不簡單，不然筆者就水不下去。在主機板的右下方，有一個名為 PSU DATA 的連接，竟是接到電供上。據官網的 MANUAL 顯示 (來源)，這顆電供同樣有一組連接名為 PSU DATA。從針腳的大小來看，不像是一般的 GROUND / 12V。因為更幼小，所以似是負責訊號。

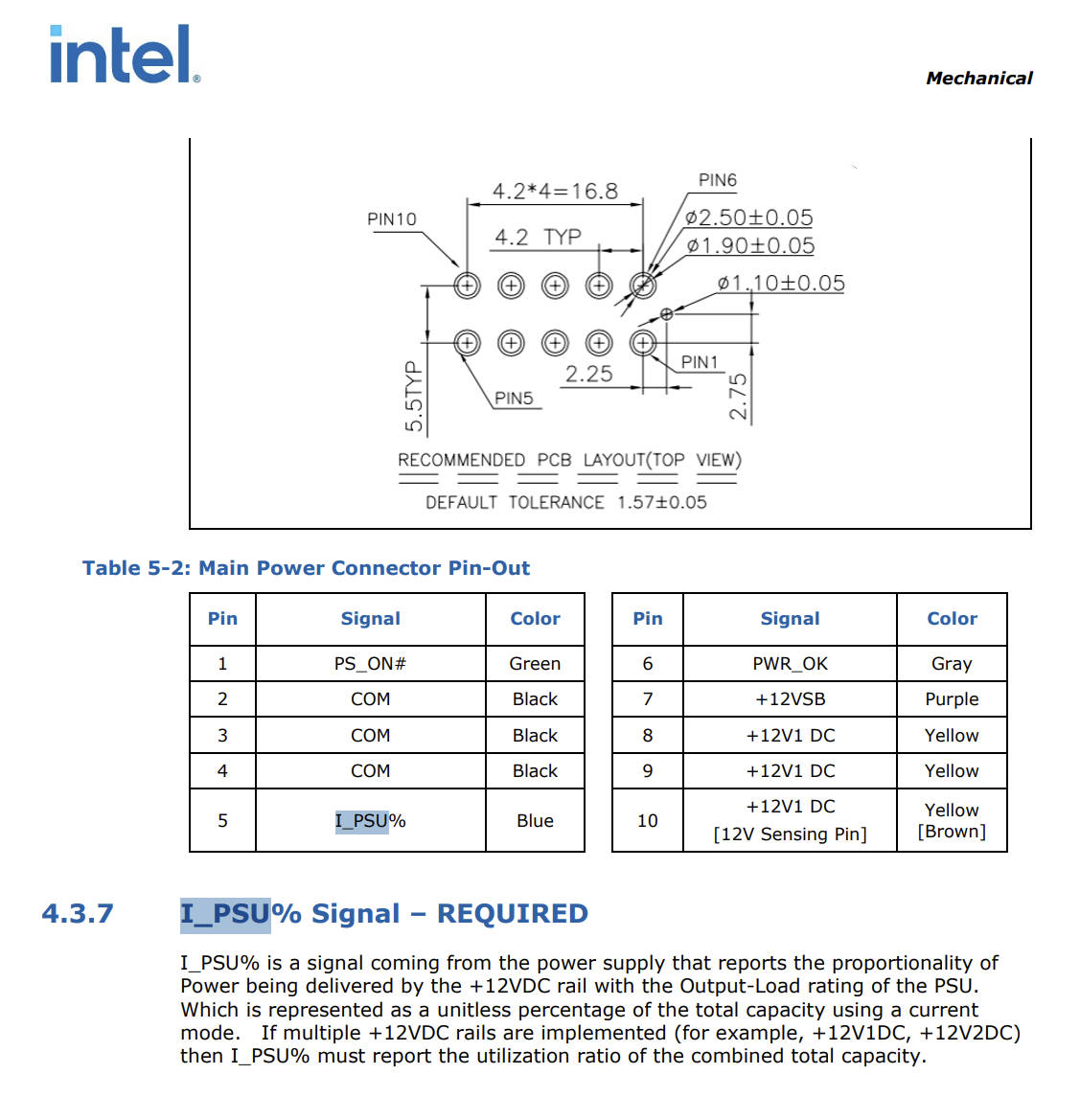

問題也就浮現。為什麼主機板跟電供之間要傳訊號，無論是單向還是雙向。如果對 INTEL ATX12VO 設計指南 (來源) 有了解的讀者，可能都聽過 INTEL 以前就有預留一根針腳用於跟主機板溝通，那就是 I_PSU%。簡單來說，這也是為了應付 POWER EXCURSION 而設，讓電供和主機板按 12V 電流餘量控制 CPU (EPS) 佔用。例如顯示卡突然有很大的需求，那就馬上把 CPU 的電流配額降下來，防止電腦不穩定當機死機。I_PSU% 這根針就是用來傳訊號的，只是它理應位於 ATX 10PIN 之內。而且由於涉及 CPU 功率管理，這也需要主機板 CPU PWM 控制器的配合，換言之是一種特規的 CPU PWM 控制器才可以配合 INTEL ATX12VO 針對 I_PSU% 的設計。

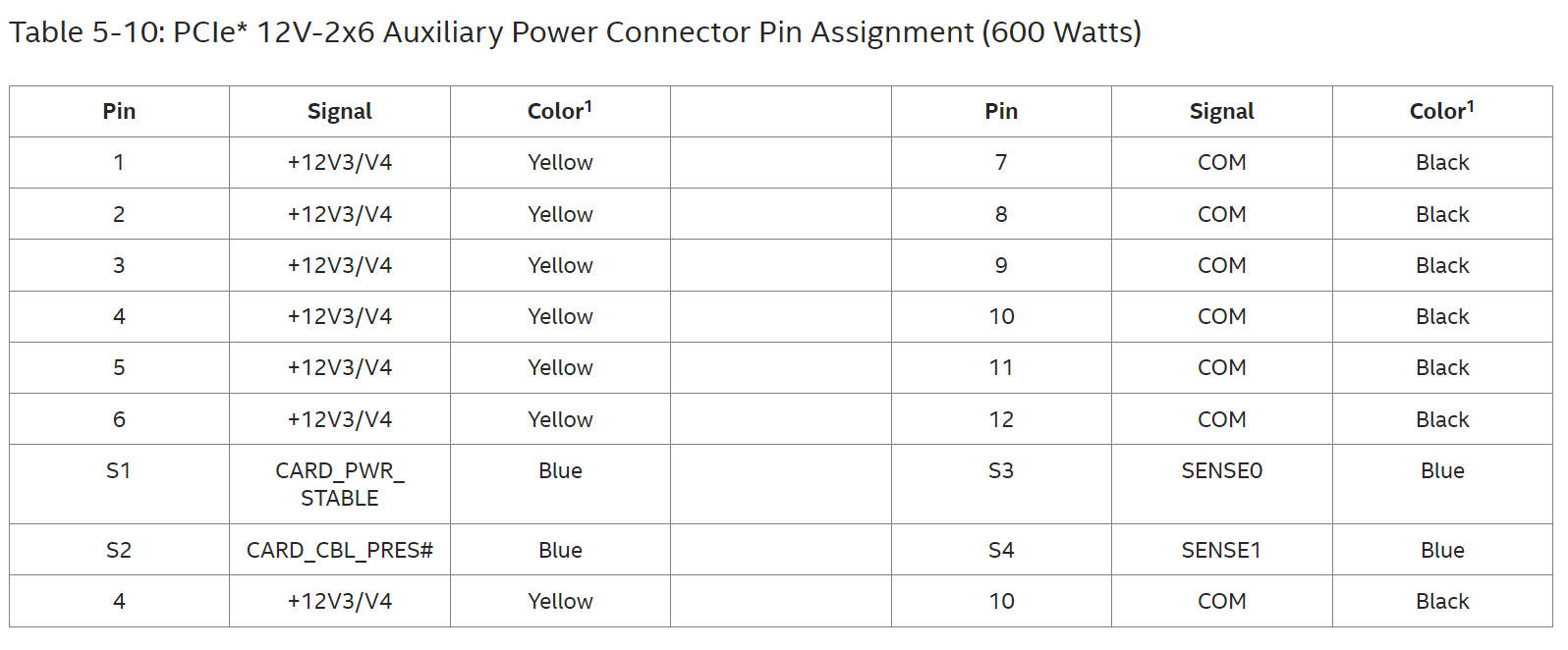

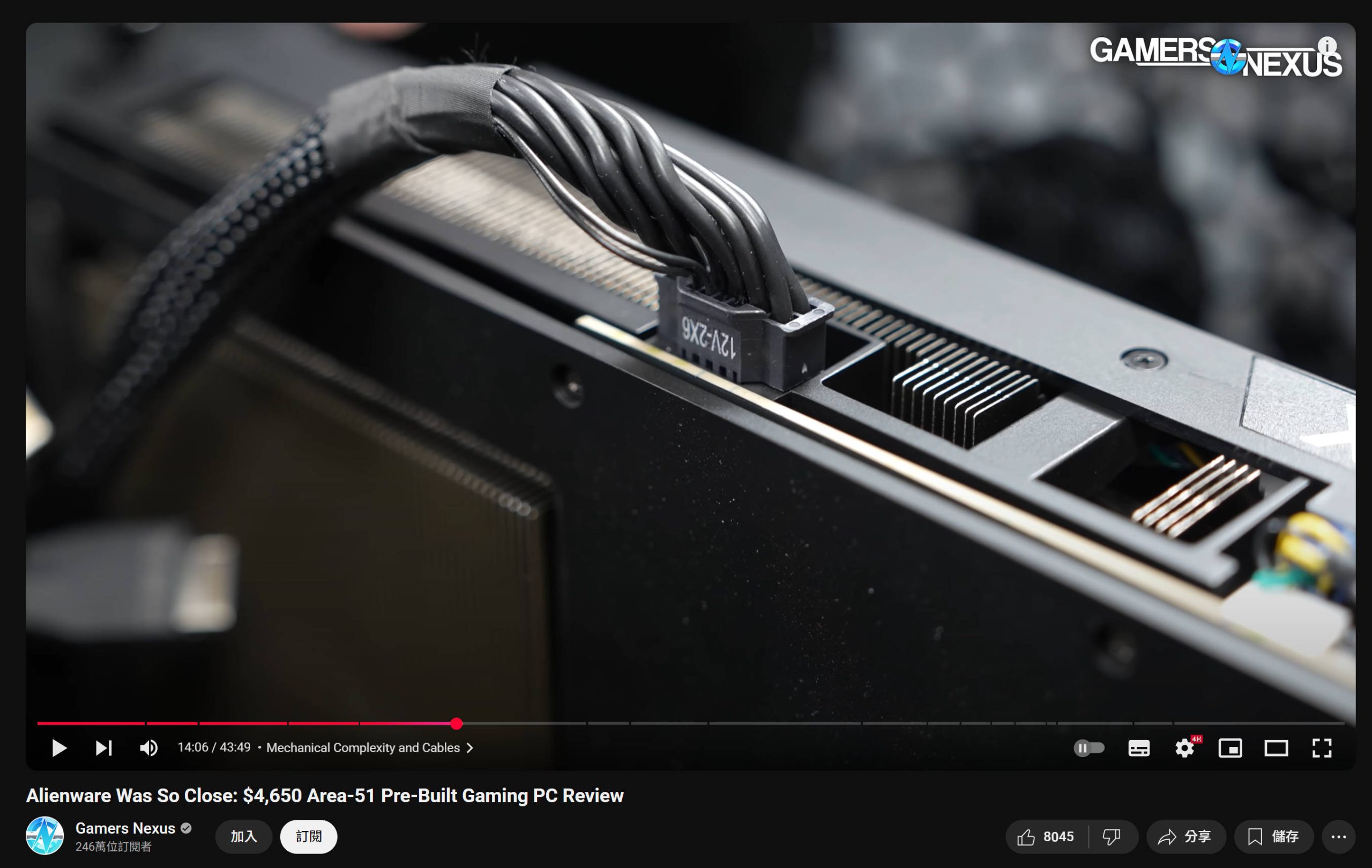

另一個需要電供與裝置 (單向) 溝通的設計，便是 PCI CEM 的 16PIN。12 + 4 前者是 12V 與 GROUND，後者便是 SIDEBAND SIGNAL 的部份。這四根針腳，有兩根 (S3 和 S4) 負責設定顯示卡的輸入功率限制 (SENSE0 和 SENSE1)。剩下兩根分別是 S1 和 S2 本用於立 FLAG，可是從 ALIENWARE 實物來看，DELL 也沒接這兩根線。在 ATX3 電供上，就算線材上有 S1 和 S2，到了電供端其實都接到 GROUND 去。這是說，電供要利用這兩根針腳跟顯示卡 / PCIe 裝置溝通，是需要額外的電路。但是據說 PCI SIG 那邊還是沒有這部份的公版電路作參考，所以各家基本上都丟空這部份。這次看來，連有份推 16PIN 的 DELL，好像都沒有要用這兩根。
所以到底 DELL ALIENWARE AREA 51 為何要在電供和主機板之間加入特製的 PSU DATA 8PIN 來傳輸訊號，筆者也不懂。也許這 8PIN 就是 INTEL ATX12VO 的 I_PSU% 和 S1 S2 的延伸，DELL 自行抽出來使用。筆者也很好奇要是這電腦不接這 PSU DATA 8PIN，還能不能開機甚至正常運行，更好奇主機板所使用的 CPU PWM 控制器是哪一款。題外話，CAMM2 也是 DELL 的傑作，不過這邊 DELL 也沒拿來用。看來在高階電競遊戲電腦的領域，這些奇奇怪怪的新東西離正式使用還有很長的路要走。
