AMD 正式推出 RDNA 2 架構的小改款 RX 6X50 XT 系列顯示卡,都是用原有 RX 6000 的名稱再多加 50 上去命名。這次介紹的 MSI Radeon RX 6750 XT GAMING X TRIO,跟上一代的 RX 6700 XT 架構基本上相同,差異在 GPU 頻率提升些許,記憶體速度從 16 Gbps 提升到 18 Gbps,以 MSI 自家的顯示卡來看,之前的 RX 6700 XT 都是雙風扇設計,RX 6750 XT 變成了 GAMING X TRIO 三風扇散熱器,我們的測試是比較 RX 6750 XT vs RX 6700 XT 的差異為主,會出現什麼結果呢?讓我們一起看下去~
MSI Radeon RX 6750 XT GAMING X TRIO 外觀介紹

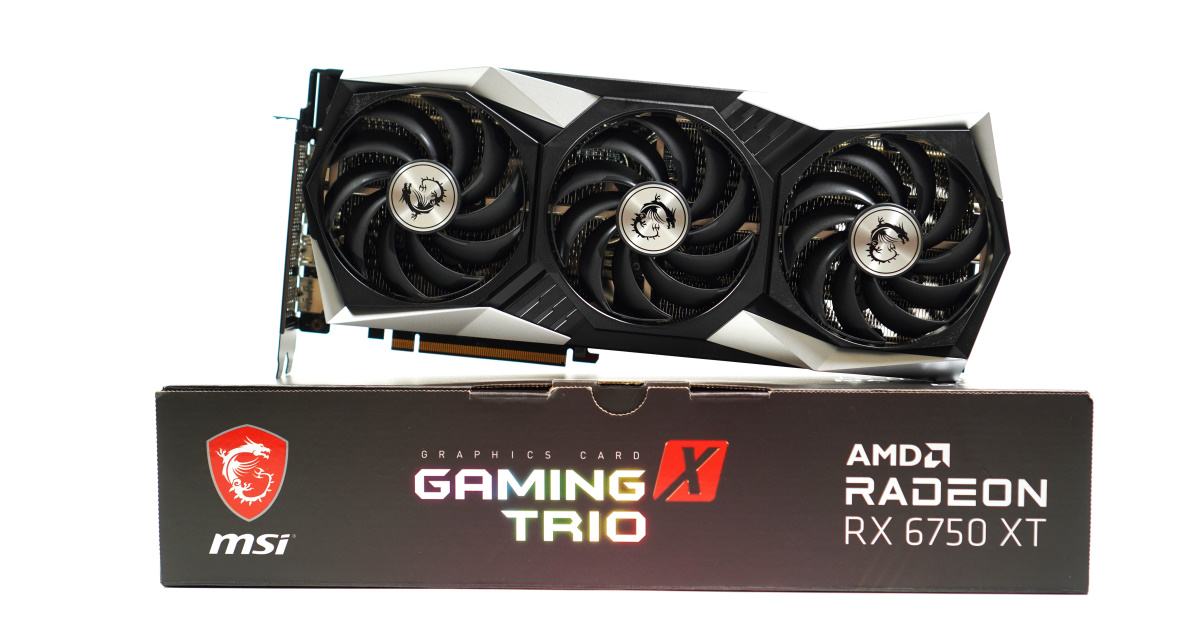

顯示卡外觀,使用第二代 TRI FROZR 散熱系統,3 顆 10 公分 TORX FAN 4.0 滾珠軸承風扇,葉片部分兩兩連結增加耐用度,加上扇框組合設計,風流與風壓提升更多,還可以保持安靜運作,另外溫度低於 60 度也會開啟 Zero FROZR 風扇停轉功能。
MSI Radeon RX 6750 XT GAMING X TRIO 的體積是 327 x 137 x 56 mm,石墨烯強化背板可以提供更好的導熱效果,另外提供顯示卡更好的支撐力。
視訊輸出連接埠旁邊有金屬抗彎帶,在重點區域採用堅固金屬抗彎帶,讓顯示卡更堅固。
2 組 8-Pin 電源連接器,因為 TDP 只有 250W,官方推薦使用 650W 電源供應器即可。
散熱器裡面的波浪 2.0 散熱鰭片邊緣可阻饒不必要的氣流諧波,達到降噪效果。
視訊輸出有 1 組 HDMI 2.1,和 3 組 Display Port 1.4a,最高解析度支援 7680 × 4320,同時輸出 4 組螢幕。
RX 6X50 XT 和 RX 6000 XT 的差異有哪些呢?
這次的小改款有 Radeon RX 6950 XT、Radeon RX 6750 XT、Radeon RX 6650 XT,下面有和之前的 RX 6000 系列規格對比,改變的東西只有 GPU 頻率、超頻頻率、記憶體速度,當然功耗也相對提高,其他的規格都是相同的,進一步的相關資料和簡報可以看 “記憶體升級、頻率提升!RX 6950 XT、RX 6750 XT、RX 6650 XT 顯示卡資料解禁大揭密“。
RX 6950 XT | RX 6900 XT | RX 6750 XT | RX 6700 XT | RX 6650 XT | RX 6600 XT | |
---|---|---|---|---|---|---|
架構 | RDNA2 | RDNA2 | RDNA2 | RDNA2 | RDNA2 | RDNA2 |
製程 | 7nm | 7nm | 7nm | 7nm | 7nm | 7nm |
電晶體數量 | 26.8 B | 26.8 B | 17.2 B | 17.2 B | 11.1B | 11.1B |
核心大小 | 520 mm^2 | 520 mm^2 | 335 mm^2 | 335 mm^2 | 237 mm^2 | 237 mm^2 |
運算元件 | 80 | 80 | 40 | 40 | 32 | 32 |
光線加速器 | 80 | 80 | 40 | 40 | 32 | 32 |
流處理器 | 5120 | 5120 | 2560 | 2560 | 2048 | 2048 |
遊戲頻率 | 2100 MHz | 2015 MHz | 2495 MHz | 2424 MHz | 2410 MHz | 2359 MHz |
加速頻率 | 2310 MHz | 2250 MHz | 2600 MHz | 2581 MHz | 2635 MHz | 2589 MHz |
峰值單精度計算效能 | 23.65 TFLOPs | 23.04 TFLOPs | 13.31 TFLOPS | 13.21 TFLOPS | 10.79 TFLOPS | 10.6 TFLOPS |
峰值半精度計算效能 | 47.31 TFLOPs | 46.08 TFLOPs | 26.62 TFLOPS | 26.43 TFLOPS | 21.59 TFLOPS | 21.21 TFLOPS |
尖峰像素填充速率 | 295.7 GP/s | 288 GP/s | 166.4 GP/s | 165.2 GP/s | 168.6 GP/s | 165.7 GP/s |
尖峰紋理填充速率 | 739.2 GT/s | 720.0 GT/s | 416.0 GT/s | 413.0 GT/s | 337.3 GT/s | 331.4 GT/s |
ROPs | 128 | 128 | 64 | 64 | 64 | 64 |
AMD Infinity Cache | 128 MB | 128 MB | 96 MB | 96 MB | 32 MB | 32 MB |
記憶體 | 16 GB GDDR6 | 16 GB GDDR6 | 12 GB GDDR6 | 12 GB GDDR6 | 8GB GDDR6 | 8GB GDDR6 |
記憶體速度 | 18 Gbps | 16 Gbps | 18 Gbps | 16 Gbps | 17.5 Gbps | 16 Gbps |
記憶體介面 | 256-bit | 256-bit | 192-bit | 192-bit | 128-bit | 128-bit |
PCIe 介面 | PCIe 4.0×16 | PCIe 4.0×16 | PCIe 4.0×16 | PCIe 4.0×16 | PCIe 4.0×8 | PCIe 4.0×8 |
TBP | 335 W | 300 W | 250 W | 230 W | 180 W | 160 W |
電源供應器建議 | 850 W | 850 W | 650 W | 650 W | 500 W | 500 W |
內部構造
散熱器設計
使用 6 根導熱管配均熱板接觸 GPU 核心,顯示記憶體和供電則透過導熱墊,將熱量傳遞至散熱器,金屬強化背板也有對應 GPU 和記憶體位置的導熱墊。
電路板和供電設計
這次 MSI 採用全新 PCB 版型設計,PCB 編號為 “MS-V399″, 一共有 13 組 MOSFET 和電感的組合來轉換各種電壓。PCB 的編號是這樣,MSI 的 RX 6700 XT 是 “MS-V398″,而 MSI RX 6800 XT 是 “MS-V395″,沒有改變的地方是 MSI RX 6750 XT 的 PCB 仍然相當寬敞。
觀察 MOSFET 後的計算,整體供電設計 Vcore (Vgfx)、Vsoc、 Vmem、Vddci 應該是 8 + 2 + 2 + 1,共有 13 組。
記憶體使用 SAMSUNG K4ZAF325BM-HC18 GDDR6,單顆 2GB 容量,共 6 顆為 12 GB,速率達 18Gbps。
細部電路設計
主要供電部份
- Vcore (Vgfx) 為於核心左邊,一共有 8 顆 ONSEMI NCP302155 55A Dr.MOS 搭配 8 顆 LR15 電感,其餘主要電路集中在核心的右邊,分別是 Vmem、Vddci 和 Vsoc。
- 2 顆 Vsoc 供電由 ONSEMI NCP302150 50A Dr.MOS 搭配 LR15 電感負責。
- Vmem 和 Vddci,分別是 2 顆和 1 顆MOSFET,使用 ONSEMI NCP302150 50A Dr.MOS 和 R15 電感。
- PWM 供電控制器方面由 INFINEON IR35217 負責 Vcore (Vgfx) 和 Vsoc,以及由 ONSEMI NCP81022N 負責 Vmem 與 Vddci。
- 在 8 顆Vcore (Vgfx) 的背面 PCB 上有 4 顆小晶片,INFINEON IR3599 倍相器,所以推論出 8 相 PWM 控制器 IR35217,實際上以 4 + 2 輸出,控制 8 顆 Vcore (Vgfx) 和 2 顆 Vsoc。
- 2 顆 Vmem 與 1 顆 Vddci,由 5 相 PWM 控制器 ONSEMI NCP81022N,以 2 + 1 輸出控制。
次要供電方面
- 靠近 I/O 位置有 1 組供電,由 GSTEK GS9230 單相降壓轉換器搭配 5R0 電感負責,可當成 PWM 控制器 + MOSFET + DRIVER 驅動器的一體式組合,一般用於負責處理電流較小的電壓轉換。
- 近金手指位置有 2 組供電,由 MPS MPQ8633AGLE 與 LR68 所組成,同樣是單相降壓轉換器。
其餘部份
- BIOS 晶片 MXIC MX25L8006E。
- ITE IT8295FN-56A 微處理器 MCU,用在 RGB 燈效管理。
- 雙 PCIE 8PIN 輸入下方各有 1 組 LR33 電感和保險絲。
- 金手指供電輸入位置亦有 1 顆保險絲。
實測效能數據
測試平台的設定,室溫控制在 26 度,沒有任何直吹對著測試平台,使用 BC1 裸測平台,Windows 11 21H2 版本,BIOS 設定套用 XMP 3600。電源設定平衡、關閉防毒、關閉休眠與睡眠。開啟 PBO、S.A.M。
驅動版本:
- AMD Chipset Drivers 4.03.03.431
- AMD Radeon 22.10.01.02-Apr27
種類 | 型號 |
---|---|
處理器: | AMD R7 5800X3D |
主機板: | ROG Crosshair VIII Dark Hero / BIOS 4006 |
記憶體: | G.SKILL Trident Z Neo DDR4 3600 8GB *2 CL14 |
顯示卡: | MSI Radeon RX 6750 XT GAMING X TRIO / RX 6700 XT |
儲存: | KLEVV CRAS C920 Gen4x4 2TB |
機殼: | STREACOM BC1 |
電源供應: | MSI MPG A1000G |
散熱器: | ROG Strix LC II 280 ARGB |
顯示器: | VG289Q |
功耗和溫度測試
功耗測試使用 3DMARK Time Spy EXTREME 進行燒機測試,顯示卡功耗約 230 W,整機約 385 W,GPU 頻率可達 2740 MHz、記憶體 2520 MHz,GPU 溫度是 66 度、Hot Spot 88 度、風扇轉速 1400 RPM。
另外提供 GPU-Z 顯示卡一些資料,和 DXVA 影像解碼相關資料。
3DMARK 相關測試
3DMARK 測試,Time Spy、Time Spy Extreme、Fire strike、Fire strike Extreme、Fire strike Ultra,分數越高越好。DirectX 12 的測試項目 Time Spy 支援 1440P 解析度、Time Spy Extreme 支援 2160P 解析度,DirectX 11 的測試項目 Fire strike、Fire strike Extreme、Fire strike Ultra,分別對應解析度是 1080P、1440P、2160P。
大部分的對比,都有顯著的提升,提升幅度還不錯,但是別忘了功耗也是提升不少。
遊戲 AVG FPS & Low 1% 測試數據
遊戲測試使用 1440P、1080P 解析度,遊戲特效皆設定最高 MAX,關閉 V-Sync 選項,主要運行 DX 12 優先。遊戲都是經過 5 ~ 10 次測試後擷取 FPS 數據,會去檢查是否有不正常數據存在,我們主要收集的數據是平均 AVG FPS 和 1% LOW FPS (min),1% LOW FPS 可以看出遊戲真實效能。
整體遊戲的 AVG FPS 和 LOW 1% FPS,都提升不少,開啟光追後的提升也同樣顯著,在 1440P 解析度下,輕鬆突破 60+ FPS。
結論
MSI Radeon RX 6750 XT GAMING X TRIO 延續優良的散熱設計,顯示卡溫度表現上不錯,GPU 最高頻率 2740 MHz,記憶體 2520 MHz,雖然效能提升了,但是功耗也提高!RX 6700 XT 整機功耗最多 310W,但 RX 6750 XT 變成 385W,多了約 75W ~ 90W,效能平均提升 8% ~ 12%,目前 AMD 公版官方報價 549 美金,換算下來大約是 16,100 新台幣。
綜合以上測試,RX 6750 XT 推薦給未購入顯示卡,或是目前顯示卡太老舊的玩家,如果你目前用 RX 6700 XT 則不推薦升級。
