MSI MEG Z590 UNIFY 主機板評測開箱

UNIFY 低調設計、無燈效 RGB 風格

Labbie by Labbie
2021-07-12
in 主機板, 評測開箱
0
Share on FacebookShare on Twitter
MSI MEG Z590 UNIFY 主機板評測開箱

MSI MEG Z590 UNIFY 登場,UNIFY 系列象徵全黑外觀、無 RGB 燈效,主要供電 19 相設計,是一款專門為超頻而生的主機板,另外一大特色則是同時可以安裝 4 組 M.2。這次 Z590 UNIFY 系列還有另一款只有 2 組記憶體插槽,針對記憶體極限超頻的 Z590 UNIFY-X,如果是一般使用,通常會選擇 4 組記憶體插槽的款式,讓我們來看看更多細節吧。

目錄

MEG Z590 UNIFY 包裝與配件

UNIFY 漆黑風格包裝,強調支援新世代 Intel 處理器,以及支援了 PCIe Gen4。

配件相當豐富,除了說明書和很多文件、識別貼紙、信仰貼紙、MSI 龍紋鐵牌外,線材與配件有 SATA 排線、許多的 RGB 線材、無線網路天線、M.2 螺絲,還有很多 MSI 信仰小道具,包含驅動隨身碟、伸縮刷子、造型螺絲起子。

Z590 UNIFY 包裝正面
Z590 UNIFY 包裝正面
說明書和文件
說明書和文件
SATA 排線和 RGB 線材
SATA 排線和 RGB 線材
Z590 UNIFY 包裝背面
Z590 UNIFY 包裝背面
貼紙類和鐵牌
貼紙類和鐵牌
無線天線和 M.2 螺絲
無線天線和 M.2 螺絲
刷子、螺絲起子、驅動隨身碟
刷子、螺絲起子、驅動隨身碟

MEG Z590 UNIFY 外觀與特色

主機板外觀

MEG Z590 UNIFY 是一張標準的 9 孔裝機孔 ATX 主機板,體積 305 x 244 mm,外觀散熱器護甲都是鋁合金材質,分布在處理器 VRMS 供電、Z590 晶片組、M.2 SSD 和背後的 MOSFET 區域。

除了 24 Pin 連接器以外,2 個 8-pin ATX 12V 電源接頭、1 個 6-pin PCIE 電源接頭,可以完全滿足電力功耗。

主機板有許多 4-Pin 風扇插座可以利用,雖然沒有 RGB 燈效,但有 2 個 3-pin RAINBOW LED 接頭、1 個 4-pin RGB LED 接頭、1 個 3-pin CORSAIR LED 接頭,算是有很完整的 RGB 插座。

獨立的實體開機、RESET 按鈕,雙位數除錯 LED 燈、EZ 偵錯 LED 指示燈,讓你可以快速發現問題進行調整。EZ 偵錯 LED 指示燈可以快速看出 BOOT、CPU、RAM、VGA 有沒有問題。

MEG Z590 UNIFY 正面
MEG Z590 UNIFY 正面
MEG Z590 UNIFY 背面連 MOSFET 區域也有 2 組散熱器
MEG Z590 UNIFY 背面連 MOSFET 區域也有 2 組散熱器
立體龍紋展現特色
立體龍紋展現特色
獨立的實體開機、RESET 按鈕
獨立的實體開機、RESET 按鈕
2 個 8-pin ATX 12V 電源接頭
2 個 8-pin ATX 12V 電源接頭
雙位數除錯 LED 燈
雙位數除錯 LED 燈
EZ 偵錯 LED 指示燈
EZ 偵錯 LED 指示燈

處理器支援、記憶體支援、PCIe 插槽、I/O 輸出

支援第 10 代 、 第 11 代 Intel Core ,Pentium Gold 和 Celeron 處理器,處理器插槽架構 LGA 1200。

4 組 DDR4 記憶體插槽,支援雙通道、最高容量 128GB,超頻最高可達 5600 MHz。

只有一組 PCIe x16 插槽 (CPU 控制),只有在 Intel 11 代處理器才有支援 PCIe 4.0,還有 1 組 PCIe 3.0 x4 插槽、1 組 PCIe 3.0 x1 插槽,因為很多 PCIe 通道會有互相占用問題,所以要確認 M.2 和 PCIe 之間安裝的規則。

主機板背後 I/O 輸出:

  • 清除 CMOS 按鈕
  • 刷 BIOS 按鈕
  • USB 2.0
  • HDMI 2.0b
  • USB 3.2 Gen 1 5Gbps (Type-A)
  • 有線網路
  • USB 3.2 Gen 2 10Gbps (Type-A)
  • USB 3.2 Gen 2×2 20Gbps (Type-C)
  • 無線網路天線插座
  • 音源輸出
  • Optical S/PDIF 輸出
LGA 1200 插槽
LGA 1200 插槽
4 組 DDR4 記憶體插槽
4 組 DDR4 記憶體插槽
只有一組 PCIe x16 插槽
只有一組 PCIe x16 插槽
主機板背後 I/O 輸出
主機板背後 I/O 輸出

儲存 M.2 和 SATA

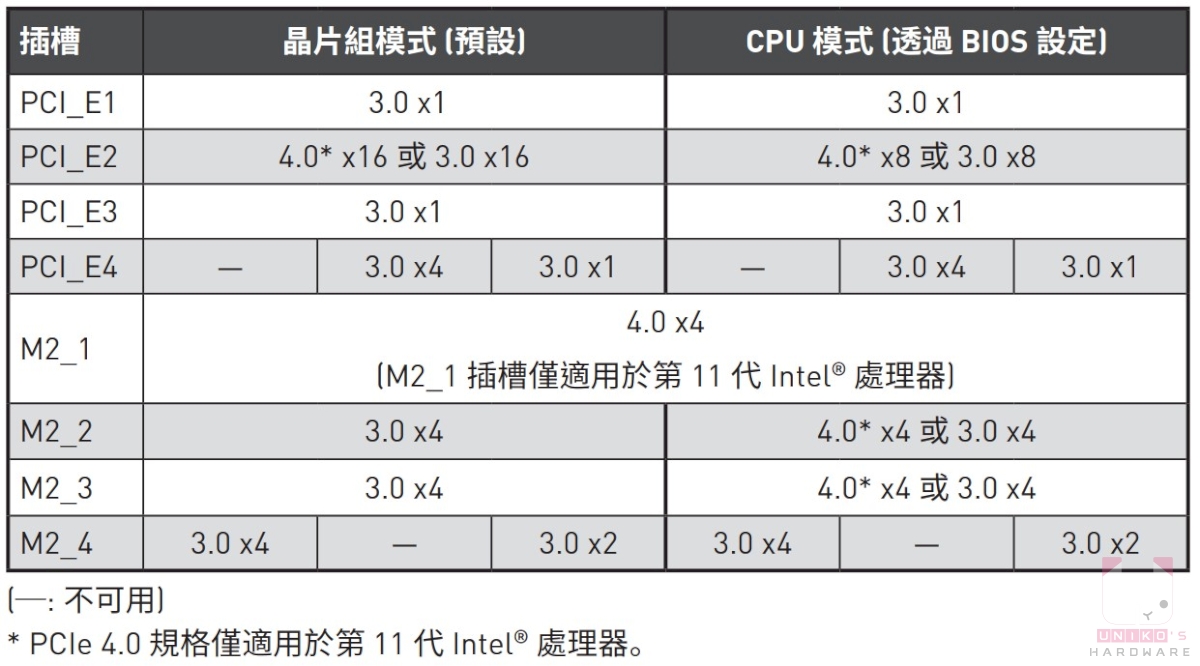

MEG Z590 UNIFY 最大的特色是內建 4 組 M.2 插槽 (M 鍵),預設模式是晶片組模式,也可以透過 BIOS 更改成 CPU 模式。使用 Intel 11 代處理器才可以支援 PCIe 4.0,需要注意 PCIe 插槽和 SATA 和 M.2 之間通道互用的關係,想了解更多可以透過說明書裡面的表格去確認。

4 組 M.2 插槽
4 組 M.2 插槽

6 個 SATA 6Gb/s 連接埠 (來自 Z590 晶片組),旁邊還可以看到 1 個 USB 3.2 Gen 1 5Gbps 接頭、1 個 USB 3.2 Gen 2 10Gbps Type-C 連接埠。

6 個 SATA 6Gb/s 連接埠
6 個 SATA 6Gb/s 連接埠

VRMs 供電設計

MEG Z590 UNIFY 主控使用 Renesas ISL69269 ( 8 + 2 + 1 ) PWM 控制器,16 ( 8 x 2 ) + 2 + 1 相設計 (Vcore + VGT + VSA),SPS DrMOS 輸出模式,倍相器是 Renesas ISL6617A x 8,主要採用 Renesas ISL99390B (90A) MOSFET 為主,搭配封閉式全金屬電感和高級固態電容。

PCB 電路板內含 2oz 厚度銅的 8 層設計,更可靠更穩定。

PCB 電路板內含 2oz 厚度銅的 8 層設計
PCB 電路板內含 2oz 厚度銅的 8 層設計
16 + 2 + 1 供電
16 + 2 + 1 供電
倍相器是 Renesas ISL6617A
倍相器是 Renesas ISL6617A
  • Renesas ISL69269 PWM 控制器
  • Renesas ISL99390B (90A)
  • Renesas ISL6617A
  • VSA 供電區域
  • 記憶體供電區域
  • Intel I225-V 2.5Gbps 有線網路
  • Intel WiFi 6E AX210,支援 BT5
  • Realtek ALC4080 解碼音效晶片
  • Intel Z590 晶片組
上一篇
下一篇

全覆蓋式鋁合金 IO 上蓋和加大散熱片設計,提供最大散熱面積,搭載 7W / mK 導熱墊的鋁合金散熱上蓋,4  組 M.2 都有強化散熱。

處理器主要供電區域的散熱器
處理器主要供電區域的散熱器
Shield Frozr 散熱設計
Shield Frozr 散熱設計
晶片組和 I/O 檔板
晶片組和 I/O 檔板

BIOS 貼心設計

BIOS 依據你的散熱器去選擇後,甚至連自動超頻都能幫你設定好,記得要開啟 Adaptive Boost Technology​ (ABT) 5.1 GHz 加速技術。

可以選擇散熱器種類去調整效能
可以選擇散熱器種類去調整效能
Intel ABT 加速功能
Intel ABT 加速功能

MEG Z590 UNIFY 測試數據

搭配 Intel Core i9-11900K 、WD SN 850 PCIe Gen4 SSD、DDR4 4400 記憶體測試,提供 AIDA64 的 CPU 資料、記憶體和快取測試數據。CPU-Z 有主機板和內顯數據,SSD 使用 CrystalDiskMark 測試。

上一篇
下一篇

結論

MEG Z590 UNIFY,整體供電用料不差,外觀低調無光害,小細節都很用心。內建 4 組可以實際運作的 M.2 儲存插槽,讓需要高速且大量儲存需求的使用者能安裝更多 M.2 SSD。目前市場上零售價格約在 NTD 11,900,是一張對得起它售價的好主機板。
