MSI MAG B560M MORTAR WIFI 主機板評測開箱,搭配 Intel Core i5-11500 一起測試

就算使用 10 代處理器,兩組 M.2 也都可以裝

Labbie by Labbie
2021-05-15
in 主機板, 評測開箱
0
Share on FacebookShare on Twitter

MSI MAG B560M MORTAR WIFI 主機板評測開箱,搭配 Intel Core i5-11500 一起測試

MSI MAG B560M MORTAR WIFI 主機板不只能超頻記憶體,第一條 M.2 也可以使用!大部分 Intel 500 系列主機板搭配第 10 代 INTEL Core 處理器第一組 M.2 都是作廢,但是 MAG B560M MORTAR WIFI 讓你有兩組 M.2 可以使用,另外也內建了 2.5G 有線網路和 WIFI 6E 無線網路,我們使用 i5-11500 一起測試。

    • Intel 500 系列晶片組的規格
  • MAG B560M MORTAR WIFI 包裝與外觀
    • MAG B560M MORTAR WIFI 的 PCIe 和 PCIe M.2 SSD 詳細規格
    • MAG B560M MORTAR WIFI 細部拆解

Intel 500 系列晶片組的規格

對比 Intel 400 系列,Z590 終於支援 PCIe 4.0 顯示卡和 M.2 SSD,但是目前需要搭配 Intel 11 代 Rocket Lake-S 桌上型處理器。內顯支援 DP 1.4a、HDMI 2.0、HBR3、12bit AV1、HEVC、E2E 編碼,晶片組也支援 USB 3.2 Gen 2 x 2 (20G),DMI 3.0 x8,USB Audio Offload 音訊卸載或處理,期待未來支援 Thunderbolt 4 和 USB 4。

Intel 500 系列晶片組 Intel 400 系列晶片組
高速 I/O 通道和埠 30 30
晶片組 PCIe 3.0 通道 24 24
處理器 PCIe 通道 20 PCIe Gen 4.0 16 PCIe Gen 3.0
處理器 PCIe 3.0
通道分配
1 x16 + 1 x4
or 2 x8 + 1 x4
or 1 x8 + 3 x4
1 x16
or 2 x8
or 1 x8 + 2 x4
DMI x8 Gen3 X4 Gen3
USB 3.2 Gen 1 x 1
(5G)
10 10
USB 3.2 Gen 2 x 1
(10G)
10 6
USB 3.2 Gen 2 x 2
(20G)
3 No

Intel 500 系列有 6 種晶片組,分別是工作站等級 W580、Q570,進階用途 Z590、H590,一般使用 B560、H510,分別在規格上做一些差異化。例如只有 Z590 支援處理器超頻,W580、Z590 支援記憶體超頻 ( 但是後來 H570 和 B560 也陸續打開超頻功能 ),只有 H510 不支援 Intel Optane 記憶體和 USB 3.2 Gen 2 x1、USB 3.2 Gen 2 x2,大家要注意一下。

W580 Q570 Z590
HSIO
全部通道
CPU + PCH
20 + 30 20 + 30 20 + 30
PCIe 全通道 44 44 44
晶片組 PCIe 3.0 通道 24 24 24
SATA 3.0 埠 8 6 6
處理器超頻 X X V
記憶體超頻 V X V
處理器 PCIe 4.0 通道 1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x8 + 3 x4
1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x 8+ 3 x4
1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x8 + 3 x4
DMI 3.0 通道 8 8 8
USB 最大數量 14 14 14
USB 3.2 Gen 1 x1 (5G) 10 10 10
USB 3.2 Gen 2 x1 (10G) 10 8 10
USB 3.2 Gen 2 x2 (20G) 3 3 3
Intel Optane 記憶體 V V V
SDXC (SDA 3.0) V V V
H570 B560 H510
HSIO
全部通道
CPU + PCH
20 + 30 16 + 24 16 + 14
PCIe 全通道 40 28 22
晶片組 PCIe 3.0 通道 20 12 6
SATA 3.0 埠 6 6 4
處理器超頻 X X X
記憶體超頻 V V X
處理器 PCIe 4.0 通道 1 x16 + 1 x4 1 x16 1 x16
DMI 3.0 通道 8 4 4
USB 最大數量 14 12 10
USB 3.2 Gen 1 x1 (5G) 8 6 4
USB 3.2 Gen 2 x1 (10G) 4 4 0
USB 3.2 Gen 2 x2 (20G) 2 2 0
Intel Optane 記憶體 V V X
SDXC (SDA 3.0) V X X

MAG B560M MORTAR WIFI 包裝與外觀

MAG B560M MORTAR WIFI 維持著一貫軍事風格包裝,作為一張平價裝機板,2.5G 有線網路搭配上 WIFI 6E,讓使用者不需要另外安裝無線網路。

MAG B560M MORTAR WIFI 包裝正面
MAG B560M MORTAR WIFI 包裝背面


MAG B560M MORTAR WIFI 的配件

除了主機板之外,配件包含說明書、快速手冊、廣告文件、感謝函,特別附上了 M.2 散熱器和主機板上鈕扣電池的貼紙以及龍紋鐵牌;支援無線網路當然有天線,還有一定會有的 SATA 排線、M.2 螺柱與螺絲。

說明書類
相關文件類

其他實體配件


MAG B560M MORTAR WIFI 主機板外觀

VRM 供電、M.2 和 PCH 都使用全鋁散熱器,1 組 M.2 Shield Frozr 散熱器,整體以銀白色散熱器搭配黑色 PCB 板,I/O 護蓋採用全鋁一體成型設計,沒有任何的塑膠材質。使用的 PCH 是 B560,主機板是標準的 M-ATX 尺寸,因為是 M-ATX 所以只有兩組 M.2,但是 MSI 強調搭配第 10 代 Intel Core 處理器,可以把本來由 CPU 控制的第 1 組 M.2,轉由 PCH 來控制。

銀黑配色

LGA 1200 腳位接口,支援 Intel 10 代和 11 代處理器,散熱器孔位跟 LGA 115X 相同。MSI 獨家的 DDR4 Boost,4-DIMM 支援雙通道記憶體,最大支援 128 GB,超頻最高可以 DDR4 5066 MHz。

處理器和記憶體超頻一把罩

主機板採用高品質 6 層 PCB,並使用 2oz 厚度銅以及伺服器等級料件,12V 8 + 4-Pin 電源連接器。

12V 8 + 4-Pin 電源連接器

MAG B560M MORTAR WIFI 其他細節

晶片組控制的 6 個 SATA 6Gb/s 連接埠,支援以 SATA 儲存裝置創建 RAID 0、RAID1 和 RAID 10,前置擴充支援 1 個 USB 3.2 Gen 2 10Gbps Type-C 接頭,燈效支援 MYSTIC LIGHT,3-Pin ARGB、4-Pin RGB 接頭。內建 EZ Debug LED 指示燈,讓你快速找出問題。

6 個 SATA 6Gb/s 連接埠
前置 USB 3.2 Gen 2 10Gbps Type-C

EZ Debug LED


MAG B560M MORTAR WIFI 的 PCIe 和 PCIe M.2 SSD 詳細規格

PCIe 插槽詳細

  • 2 個 PCIe x16 插槽,支援 x16 / x4
  • 第 1 組 PCI_E1 (CPU 控制),安裝 Intel 11th 處理器支援 PCIe 4.0,安裝 Intel 10th 處理器支援 PCIe 3.0
  • 第 2 組 PCI_E2 (B560 PCH 控制),支援 PCIe 3.0
  • PCI_E3 (B560 PCH 控制),最高可支援 PCIe 3.0
PCIe 插槽
PCIe 4.0 x16 需要搭配 Intel 11 代處理器

M.2 儲存詳細

  • 第 1 組 M2_1 插槽 2242 / 2260 / 2280 規格,安裝 Intel 11th 處理器支援 PCIe 4.0 x4 (CPU 控制),安裝 Intel 10th 處理器支援 PCIe 3.0 x4 & SATA 6Gb/s (B560 PCH 控制)。
  • 第 2 組 M2_2 插槽 2242 / 2260 / 2280 規格,支援 PCIe 3.0 x4 (B560 PCH 控制),支援 Intel Optane Memory Ready。
M.2 插槽

MAG B560M MORTAR WIFI 背後有哪些接口?

預裝 I/O 上蓋讓 DIY 新手更便利,USB 2.0、DisplayPort 1.4 連接埠、HDMI 2.0b HDR 連接埠、USB 3.2 Gen 1 5Gbps Type-A、USB 3.2 Gen 2x2 20Gbps Type-C、2.5G 有線網路、USB 3.2 Gen 2 10Gbps Type-A、無線網路天線、音源孔、Optical S/PDIF。

預裝 I/O 上蓋

MAG B560M MORTAR WIFI 細部拆解

MAG B560M MORTAR WIFI VRM 供電散熱器裡面有導熱膠條,可覆蓋在 MOSFET 及電感上,B560 晶片組散熱器。

散熱器都是銀色鋁製

MAG B560M MORTAR WIFI 使用共 15 相數位供電

MAG B560M MORTAR WIFI 主控使用 Renesas RAA229001 (6 + 2) PWM 數位控制器,N-Channel 12 (6 x 2) + 2 + 1 相設計 (Vcore + VGT + VSA),單控制器雙輸出模式,Vcore MOSFET 採用 1H / 1L 方式,1H SinoPower SM4337NS 30V / 55A、1L SinoPower SM4503NH 30V / 80A,搭配封閉式全金屬電感和高級固態電容。

MAG B560M MORTAR WIFI PCB 正面
MAG B560M MORTAR WIFI PCB 背面

Renesas RAA229001
1H SinoPower SM4337NS 30V / 55A、1L SinoPower SM4503NH 30V / 80A

Richtek RT3651EF ( 最左邊 )
記憶體供電

VCCIO 供電


完整的網路配置

  • RTL8125B 2.5Gbps 有線網路,2.5 Gbit / 1 Gbit / 100 Mbit。
  • Intel AX210 WiFi 6E 無線網路,支援藍牙 5.2
RTL8125B 2.5Gbps
Intel AX210 WiFi 6E


音效晶片 & PCH 晶片

  • Realtek ALC897 解碼音效晶片,支援 7.1 聲道高音質音效。
  • B560 晶片組。
Realtek ALC897
B560 PCH

測試平台設置和實測數據

使用 BC1 裸測機殼進行測試,Intel 與 AMD 平台都開啟 PBO 並設置記憶體套用 XMP 設定 DDR4-3600,室溫控制在 26 度,沒有風流直吹測試平台。

Intel Core i5-11500,有 Intel UHD Graphics 750 內顯
Intel 終於換風扇了,有銅底和全黑化設計

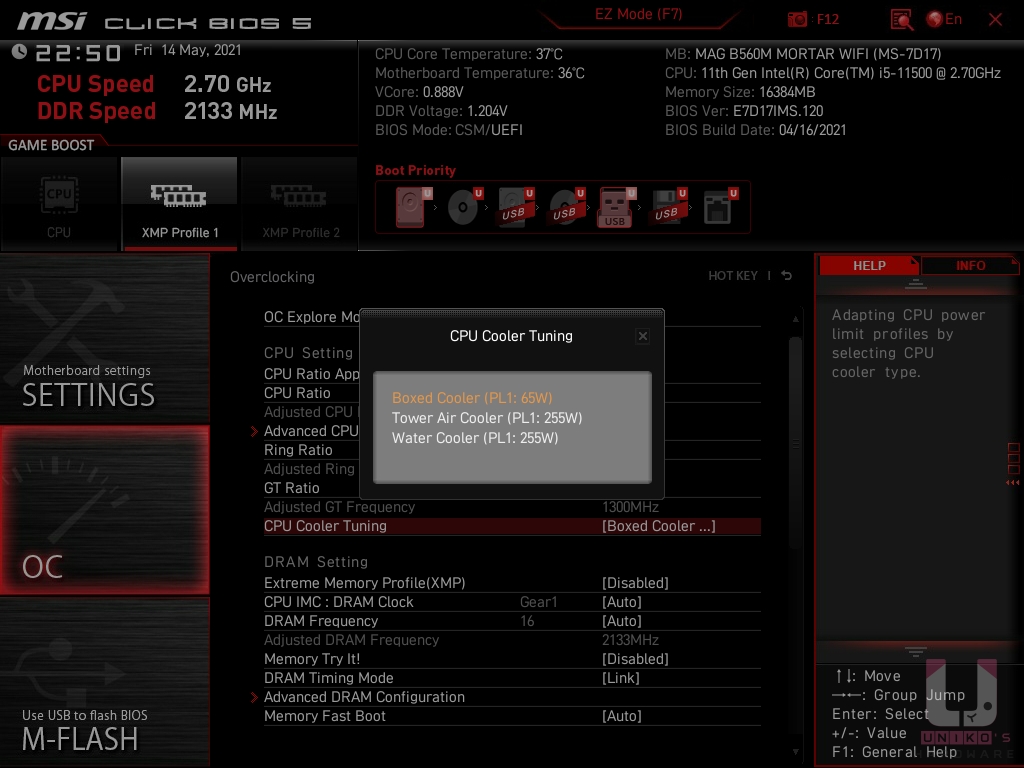

BIOS 可以幫你設定散熱器搭配功耗
測試平台
處理器: Intel Core i5-11500
主機板: MSI MAG B560M MORTAR WIFI
記憶體: G.SKILL Trident Z Neo DDR4 3600 8GB *2 CL16
顯示卡: N/A
儲存: WD SN850 1TB
機殼: STREACOM BC1
電源供應器: FSP Hydro G PRO 1000W
散熱器: Intel Cooler
顯示器: MSI Optix MAG274QRF-QD

Windows 10 Pro 20H2
關閉休眠
關閉防毒
高效能設置


CPU 資訊及 AIDA64 相關

CPU-Z 單核心分數為 603.5、多核心分數為 4274.6,AIDA64 記憶體讀 54170 MB/s、寫 52875 MB/s、複製 52193 MB/s、延遲 48.1 ns。

AIDA 64 Intel Core i5-11500
AIDA 64 Intel Core i5-11500

Intel Core i5-11500 CPU-Z
Intel Core i5-11500 GPU-Z


CINEBENCH 測試

CINEBENCH R15 單核心 227 cb、多核心 1463 cb,CINEBENCH R20 單核心 563 pts、多核心 3356 pts,CINEBENCH R23 單核心 1465 pts、多核心 8715 pts

CINEBENCH R15
CINEBENCH R20
CINEBENCH R23


3DMARK & PCMARK 10 測試

Time Spy 分數為 776,Fire Strike 分數為 2372,Wild Life 分數為 5641,Night Raid 分數為 10652,PCMARK 10 分數 5049。

3DMark Time Spy
3DMark Fire Strike
3DMark Wild Life

3DMark Night Raid
PCMARK10


其它測試

CrystalDiskMark 8.01 x64 測試,讀取 6981.65 MB/s、寫入 5246.75 MB/s,X264 影音轉檔的速度測試為 43.3 FPS,7-Zip 進行解壓縮和壓縮測試,壓縮為 55282 MIPS、解壓縮為 66300 MIPS。

CrystalDiskMark
x264 Benchmark
7-zip

MAG B560M MORTAR WIFI 如何呢?

MAG B560M MORTAR WIFI 主機板目前台灣市場定價約在 NTD5,000 上下,有線無線網路內建,不管是用 Intel 10、11 代 Core 處理器都可以使用 2 組 M.2 插槽,不用捨棄第 1 組 M.2 插槽,整體設計和用料都符合經濟效益,推薦給平價裝機的玩家。
