ROG STRIX Z590-I GAMING WIFI 評測開箱,內建 Thunderbolt 4 強悍的迷你小主機板

Mini ITX直出 8 + 2 相供電, 內建 Thunderbolt 4

Labbie by Labbie
2021-03-03
in 主機板, 評測開箱
1
Share on FacebookShare on Twitter

ROG STRIX Z590-I GAMING WIFI 評測開箱,內建 Thunderbolt 4 強悍的迷你小主機板

喜愛打造迷你桌上型 PC 的玩家快來看,又有一張 Z590 Mini ITX 主機板可以選擇。這次是來自 ASUS 的 ROG STRIX Z590-I GAMING WIFI,直出 8 + 2 相數位供電,90A 高級 MOSFET,搭配上 10 層電路板,超頻一把罩。另一大特點就是內建 Thunderbolt 4,可達 40Gb/s 傳輸能力,解決外接頻寬的強力接口;當然也有 Z590 基本具備的高速 PCIe 4.0 和 USB 3.2 Gen 2×2 完整支援,網路配置 Intel 2.5G LAN 以及 Intel Wi-Fi 6E,讓我們看看更多細節吧。

Intel Z590 晶片組的規格

對比 Intel 400 系列,Z590 終於支援 PCIe 4.0 顯示卡和 M.2 SSD,但是目前需要搭配 Intel 11 代 Rocket Lake-S 桌上型處理器。內顯支援 DP 1.4a、HDMI 2.0、HBR3、12bit AV1、HEVC、E2E 編碼,晶片組也支援 USB 3.2 Gen 2 x 2 (20G),DMI 3.0 x8,USB Audio Offload 音訊卸載或處理,期待未來支援 Thunderbolt 4 和 USB 4,現階段礙於 11 代 Rocket Lake-S 桌上型處理器的 NDA,所以不能說太多細節。

Intel 500 系列晶片組 Intel 400 系列晶片組
高速 I/O 通道和埠 30 30
晶片組 PCIe 3.0 通道 24 24
處理器 PCIe 通道 20 PCIe Gen 4.0 16 PCIe Gen 3.0
處理器 PCIe 3.0
通道分配
1 x16 + 1 x4
or 2 x8 + 1 x4
or 1 x8 + 3 x4
1 x16
or 2 x8
or 1 x8 + 2 x4
DMI x8 Gen3 X4 Gen3
USB 3.2 Gen 1 x 1
(5G)
10 10
USB 3.2 Gen 2 x 1
(10G)
10 6
USB 3.2 Gen 2 x 2
(20G)
3 No

這次將有 6 種晶片組,分別是工作站等級 W580、Q570,進階用途 Z590、H590,一般使用 B560、H510,分別在規格上做一些差異化。例如只有 Z590 支援處理器超頻,W580、Z590 支援記憶體超頻 ( 但是後來 H570 和 B560 也陸續打開超頻功能 ),只有 H510 不支援 Intel Optane 記憶體和 USB 3.2 Gen 2 x1、USB 3.2 Gen 2 x2,大家要注意一下。

W580 Q570 Z590
HSIO
全部通道
CPU + PCH
20 + 30 20 + 30 20 + 30
PCIe 全通道 44 44 44
晶片組 PCIe 3.0 通道 24 24 24
SATA 3.0 埠 8 6 6
處理器超頻 X X V
記憶體超頻 V X V
處理器 PCIe 4.0 通道 1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x8 + 3 x4
1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x 8+ 3 x4
1 x16 + 1 x4 or
2 x8 + 1 x4 or
1 x8 + 3 x4
DMI 3.0 通道 8 8 8
USB 最大數量 14 14 14
USB 3.2 Gen 1 x1 (5G) 10 10 10
USB 3.2 Gen 2 x1 (10G) 10 8 10
USB 3.2 Gen 2 x2 (20G) 3 3 3
Intel Optane 記憶體 V V V
SDXC (SDA 3.0) V V V
H570 B560 H510
HSIO
全部通道
CPU + PCH
20 + 30 16 + 24 16 + 14
PCIe 全通道 40 28 22
晶片組 PCIe 3.0 通道 20 12 6
SATA 3.0 埠 6 6 4
處理器超頻 X X X
記憶體超頻 X X X
處理器 PCIe 4.0 通道 1 x16 + 1 x4 1 x16 1 x16
DMI 3.0 通道 8 4 4
USB 最大數量 14 12 10
USB 3.2 Gen 1 x1 (5G) 8 6 4
USB 3.2 Gen 2 x1 (10G) 4 4 0
USB 3.2 Gen 2 x2 (20G) 2 2 0
Intel Optane 記憶體 V V X
SDXC (SDA 3.0) V X X

ROG STRIX Z590-I GAMING WIFI 包裝與外觀

包裝依舊很潮!

包裝維持 ROG 一貫風格,就算拿掉標誌還是能輕易識別。包裝背面特色有 Thunderbolt 4 接口、M.2 三層散熱器設計、免 CPU 刷 BIOS 設計、I/O Cover 馬甲內建主動式散熱風扇,提升供電區域散熱最佳化,還有預先安裝 ROG 專利 I/O 護板,友善使用者體驗經驗。

ROG STRIX Z590-I GAMING WIFI 包裝正面。
ROG STRIX Z590-I GAMING WIFI 包裝正面。
ROG STRIX Z590-I GAMING WIFI 包裝背面。
ROG STRIX Z590-I GAMING WIFI 包裝背面。


ROG STRIX Z590-I 內附的配件有哪些呢?

好好看的說明書、潮到不要不要的信仰貼紙、ROG 感謝函、驅動光碟片。

ROG STRIX Z590-I 配件。
ROG STRIX Z590-I 配件。

其他配件還有 ROG 拖車繩鑰匙圈、束帶、M.2 螺絲、前置控制 I/O 快速連接線、USB 2.0 1 轉 2 分接線、可調整角度無線網路外接天線、SATA 硬碟線。

ROG 拖車繩鑰匙圈、束帶、M.2 螺絲。
ROG 拖車繩鑰匙圈、束帶、M.2 螺絲。
前置控制 I/O 快速連接線、USB 2.0 1 轉 2 分接線。
前置控制 I/O 快速連接線、USB 2.0 1 轉 2 分接線。

無線網路外接天線。
無線網路外接天線。
SATA 硬碟線。
SATA 硬碟線。


ROG STRIX Z590-I 主機板重點外觀介紹

ROG STRIX Z590-I GAMING WIFI 主打 AI 超頻、AI 散熱、AI 網路和 AI 降躁功能,打造 AI 智慧主機板,對使用者更加友善的設計。I/O Cover 內建小型風扇幫助散熱,M.2 與 Z590 晶片組也做了整合散熱設計。主機板採用高品質 10 層 PCB,超頻和穩定度提高,記憶體超頻最高可達 DDR4 5333 MHz++。主機板也支援 Aura Sync RGB,插座有 4-Pin RGB 和 3-Pin 數位可定址 ARGB Gen 2,可以全方面支援 RGB 裝置。

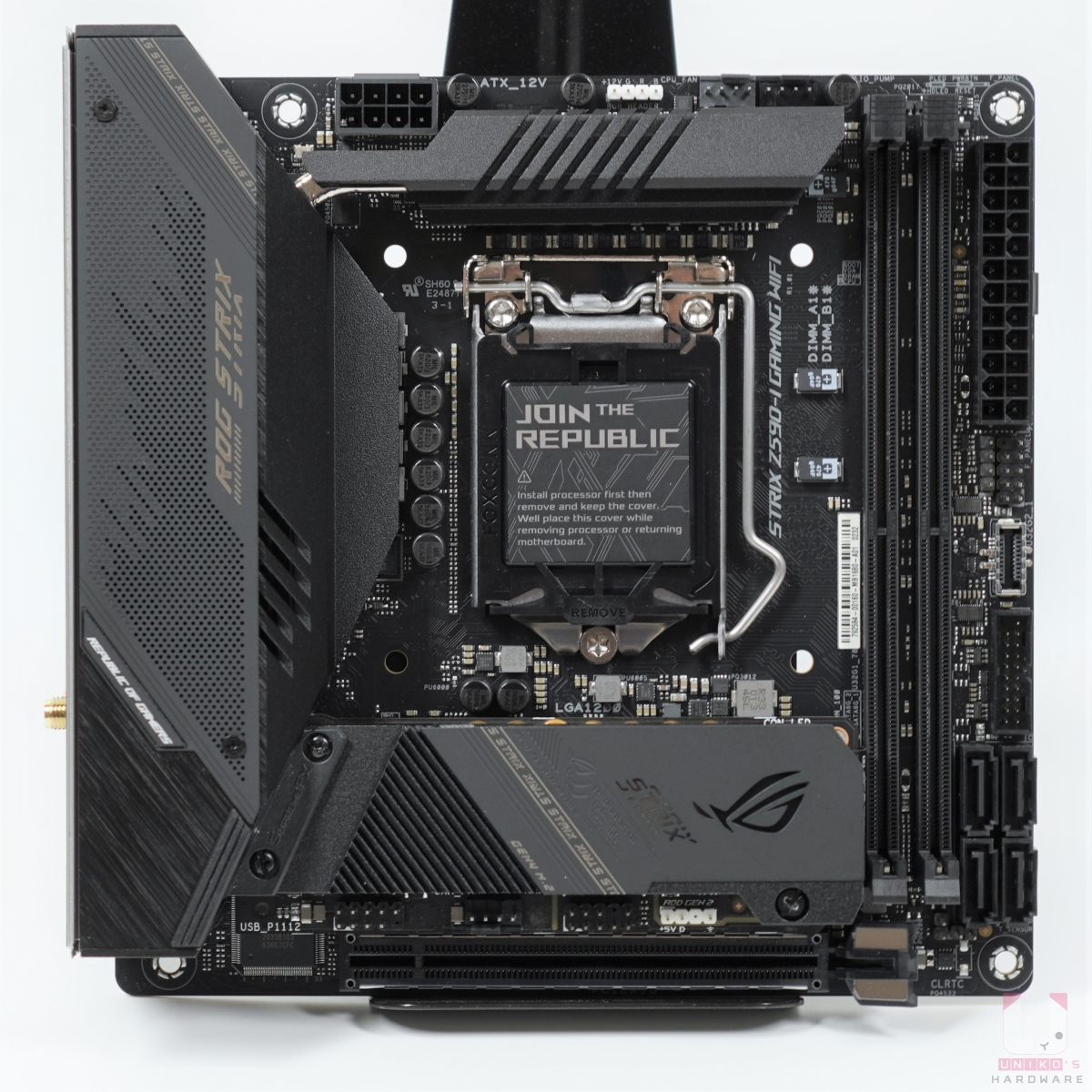

標準 Mini ITX 規格,尺寸 17cm x 17cm。
標準 Mini ITX 規格,尺寸 17cm x 17cm。
LGA 1200 腳位接口,支援 Intel 10 代和 11 代處理器,跟上世代的 Z490 相同,散熱器孔位也都跟 LGA 115X 相同。
LGA 1200 腳位接口,支援 Intel 10 代和 11 代處理器,跟上世代的 Z490 相同,散熱器孔位也都跟 LGA 115X 相同。
I/O Cover 馬甲內建主動式散熱風扇,散熱最佳化。
I/O Cover 馬甲內建主動式散熱風扇,散熱最佳化。
使用 Procool II 技術 12V 8-Pin 連接器,更加穩定安全。
使用 Procool II 技術 12V 8-Pin 連接器,更加穩定安全。
OPTIMEM II 技術,2-DIMM 支援雙通道記憶體,最大單條 32 GB,超頻最高可以 DDR4 5333+ MHz。
OPTIMEM II 技術,2-DIMM 支援雙通道記憶體,最大單條 32 GB,超頻最高可以 DDR4 5333+ MHz。
使用第 11 代 Intel 處理器才有支援 PCIe 4.0
SafeSlot 強化 PCIe 插槽,PCIe x16 插槽一組,支援 3.0 / 4.0。
SafeSlot 強化 PCIe 插槽,PCIe x16 插槽一組,支援 3.0 / 4.0。
4 組 SATA 6Gb/s 連接埠、前置 USB 3.0、USB 3.2 接口。
4 組 SATA 6Gb/s 連接埠、前置 USB 3.0、USB 3.2 接口。

ROG STRIX Z590-I 背後 I/O 擴充有哪些接口呢?

  • USB 2.0
  • HDMI 2.0b
  • FlashBack BIOS 接口、LED 和按紐
  • Lan 有線網路
  • USB 3.2 Gen 2
  • USB 3.2 Gen 2x2 Type-C
  • USB 3.2 Gen 1
  • Thunderbolt 4 Type-C (支援 DP 1.4 )
  • 無線網路外接天線接口
  • 音源插孔

Thunderbolt 4 小常識

Thunderbolt 4 目前最大雙向傳輸可達 40 Gb/s,但必須搭配新的 Thunderbolt 4 專用線材,新線材最長可到 2 米長。Thunderbolt 4 介面支援相當多周邊設備,例如外接儲存、外接顯示卡、電源底座 ( 5 V / 3 A / 15W 充電 )、4K 影像處理器和多組外接式螢幕,最後要注意一下,PCIe 模式最大是 32 Gb/s,可以連接兩部 4K 顯示器。

預先安裝 ROG 專利 I/O 護板。
預先安裝 ROG 專利 I/O 護板。

使用第 11 代 Intel 處理器才有支援 PCIe 4.0 M.2 SSD

M.2 SSD 安裝方式與整合式散熱器設計

ROG STRIX Z590-I GAMING WIFI 主機板正面就可以安裝 2 組 M.2 SSD,都具有散熱器幫助散熱,但是請注意 M.2 安裝上有一些限制。

  • 來自 CPU 控制的第一組 M.2_1 插槽 2242 / 2260 / 2280 規格,支援 PCIe 4.0 x4  ( 只有支援 11 代處理器,不支援 10 代的 PCIe 3.0 )。
  • M.2_2 插槽 2242 / 2260 / 2280 規格,支援 PCIe 3.0 x4 和 SATA 6Gb/s,支援 Intel Optane Memory。
M.2 安裝位置的最外層散熱器。
M.2 安裝位置的最外層散熱器。
拆下第一層 M.2 散熱器。
拆下第一層 M.2 散熱器。
M.2 的安裝插槽,雙面設計。
M.2 的安裝插槽,雙面設計。

M.2 插槽背面和散熱器。
M.2 插槽背面和散熱器。
最後看到的是 Z590 晶片組散熱器。
最後看到的是 Z590 晶片組散熱器。

ROG STRIX Z590-I GAMING WIFI 細部拆解

ROG STRIX Z590-I 散熱器拆解

MOS 散熱器含 L 形散熱管,MOSFET 和電感都有散熱膠條覆蓋,幫助主要供電區域散熱;在 I/O Cover 內建 Delta Superflo 小風扇,更快的帶走熱量。三層散熱器整合了 M.2 與 Z590 PCH 散熱,M.2 最多可以降 15 ~ 20 度之間,最右邊是 ROG 專利 I/O 護板,方便你組裝 PC。

MOS 散熱器含 L 形散熱管。
MOS 散熱器含 L 形散熱管。
三層散熱器整合了 M.2 與 Z590 PCH 散熱。
三層散熱器整合了 M.2 與 Z590 PCH 散熱。
ROG 專利 I/O 護板。
ROG 專利 I/O 護板。


ROG STRIX Z590-I DrMos 8 + 2  相數位供電

ROG STRIX Z590-I GAMING WIFI 採用 Renesas ISL69269 PWM 控制器 ( DrMos 8 + 2 ),供電為 8 + 2 + 1 相直連模式設計 (Vcore + VGT + VSA),MOSFET 使用 90A TI CSD95410,搭配合金電感和電容組成。

ROG STRIX Z590-I GAMING WIFI PCB 正面。
ROG STRIX Z590-I GAMING WIFI PCB 正面。
ROG STRIX Z590-I GAMING WIFI PCB 背面。
ROG STRIX Z590-I GAMING WIFI PCB 背面。

ROG STRIX Z590-I GAMING WIFI 供電區域晶片照片。

Renesas ISL69269 PWM 控制器。
Renesas ISL69269 PWM 控制器。
90A TI CSD95410 MOSFET。
90A TI CSD95410 MOSFET。
Z590 PCH。
Z590 PCH。
VCCIO 區域供電。
VCCIO 區域供電。


ROG STRIX Z590-I GAMING WIFI 網路、音效晶片和其他晶片

  • Intel I225V 2.5GbE 有線網路,2.5 Gbit / 1 Gbit / 100 Mbit。
  • Intel Wi-Fi 6E AX210 無線網路和藍牙,支援 802.11 a / b / g / n / ac / ax,支援 MU-MIMO TX/RX、2.4GHz / 5GHz / 6GHz (160MHz) 最高可達 2.4Gbps,Bluetooth 5.22 FIPS、FISMA。
WIFI 6E 與 WIFI 6 的差異?
WIFI 6E 多了 6 GHz 頻道、藍牙變成 5.2 版本,新的 5.2 支援 4K 或 8 K 影像傳輸。
WIFI 6E WIFI 6
2.4 GHz / 5 GHz / 6GHz 2.4 GHz / 5 GHz
BT 5.2 BT 5.1
Thunderbolt 4 晶片。
Thunderbolt 4 晶片。
Intel I225V 2.5GbE 有線網路。
Intel I225V 2.5GbE 有線網路。
Intel Wi-Fi 6E AX210 無線網路和藍牙。6E AX210 無線網路和藍牙,支援 802.11 a / b / g / n / ac / ax,支援 MU-MIMO TX/RX、2.4GHz / 5GHz / 6GHz (160MHz) 最高可達 2.4Gbps,Bluetooth 5.22 FIPS、FISMA。
Intel Wi-Fi 6E AX210 無線網路和藍牙。

  • ALC4080 音效晶片和 SV3H712 耳擴晶片。
  • Q-LED 除錯指示燈,可以看到 BOOT、VGA、DRAM、CPU 燈號。
ALC4080 音效晶片和 SV3H712 耳擴晶片。
ALC4080 音效晶片和 SV3H712 耳擴晶片。
Q-LED 除錯指示燈。
Q-LED 除錯指示燈。


ROG STRIX Z590-I GAMING WIFI 目前台灣定價約在 NT$ 10,000 上下,8 + 2 相供電,搭配 90A MOSFET 用料,Intel 2.5G LAN 以及 Intel Wi-Fi 6E 完整網路配置,內建 Thunderbolt 4 連接接口可以連結多螢幕和更高速的周邊設備!推薦給想打造搭配 Intel 11 代桌上型處理器迷你 PC 的玩家。
