近期很多 B550 主機板都比 X570 還要更豪華，所以市場上能找到超便宜或超高級的 B550 主機板，而通常只有旗艦晶片組才能掛上 MEG 的 MSI MEG B550 UNIFY 有那些條件可以掛上 MEG 呢？光是 VRM 供電就有 14 + 2 相，還用上了 90A MOSFET，更是誇張的是在主機板上有 4 組 M.2 插槽！另外有一個小彩蛋 " 裸測支架套組" 直接附送給玩家，這些聽起來就很厲害，我們再來仔細看看有哪些特色吧~
MEG B550 UNIFY 包裝
UNIFY 一貫的無光害主機板，包裝同樣以黑色為主，背後包裝強調的這次特色。提醒大家 B550 主機板的 PCIe 4.0，只有顯示卡和 NVMe 才有 PCIe 4.0 的速度歐！另外一提它的兄弟主機板 - MEG B550 UNIFY-X，差異在只有 2-DIMM 記憶體插槽，重點是更強大的記憶體超頻能力。
配件很豐富，該有不該有的都給了！說明書、驅動程式、文件和貼紙、SATA 線材、RGB 線材、外接無線天線等等。
MEG B550 UNIFY 裸測支架套組
看起來很像模型公仔的支架，這是可以用來支撐主機板的裸測支架，還可以固定 120mm、140mm、200mm 的風扇，可以直吹主機板背面，幫助主機板散熱。
免工具就可以組裝，每一個支架用三塊零件組成，一共有 6 組支架，支架前端的小圓柱用來調整位置，可以放入不同尺寸的散熱風扇。
MEG B550 UNIFY 處理器和記憶體插槽
標準大小 ATX 主機板，外觀以黑色為主，沒有任何 RGB 效果，掛上 MEG 和 UNIFY 以為是一張 X570 旗艦主機板！AM4 插槽支援 Ryzen 5000 系列、4000G APU 系列、3000 系列桌上型處理器，罕見地看到數位除錯燈號和電源開關 & RESET 實體按鈕，雙 8Pin 和 6Pin PCI 電源輸入。其他細節還有 3-pin RAINBOW LED 接頭、4-pin RGB LED 接頭、3-pin CORSAIR LED 接頭，也有快速關閉 RGB 的實體開關。
全覆式鋁合金 I/O 上蓋並加大散熱片，兩組 MOS 散熱片之間有導熱管，裡面都使用 7W/MK 導熱膠片，散熱絕對沒問題。
支援雙通道，4 條 DDR4 插槽支援總合最高 128GB，最高可以超頻到 5100+ MHz，如果使用 AMD Ryzen 4000G 系列處理器最高可以 5600 MHz。
MEG B550 UNIFY PCIe 插槽和 M.2 插槽
第一組 PCIe 插槽處理器控制 (靠近 CPU )，PCIe 4.0 / 3.0 x16 插槽 (PCI_E1)，支援 X16 或 X8；B550 晶片組控制 PCIe 3.0 x16 插槽，支援 x4 模式 (PCI_E4)、2 組 PCIe 3.0 x1 插槽 (PCI_E2 & PCI_E3)，當然這些都會和 M.2 插槽產生連動狀態，如果要使用 4 組 M.2，大概只能安裝一張獨立顯示卡了。

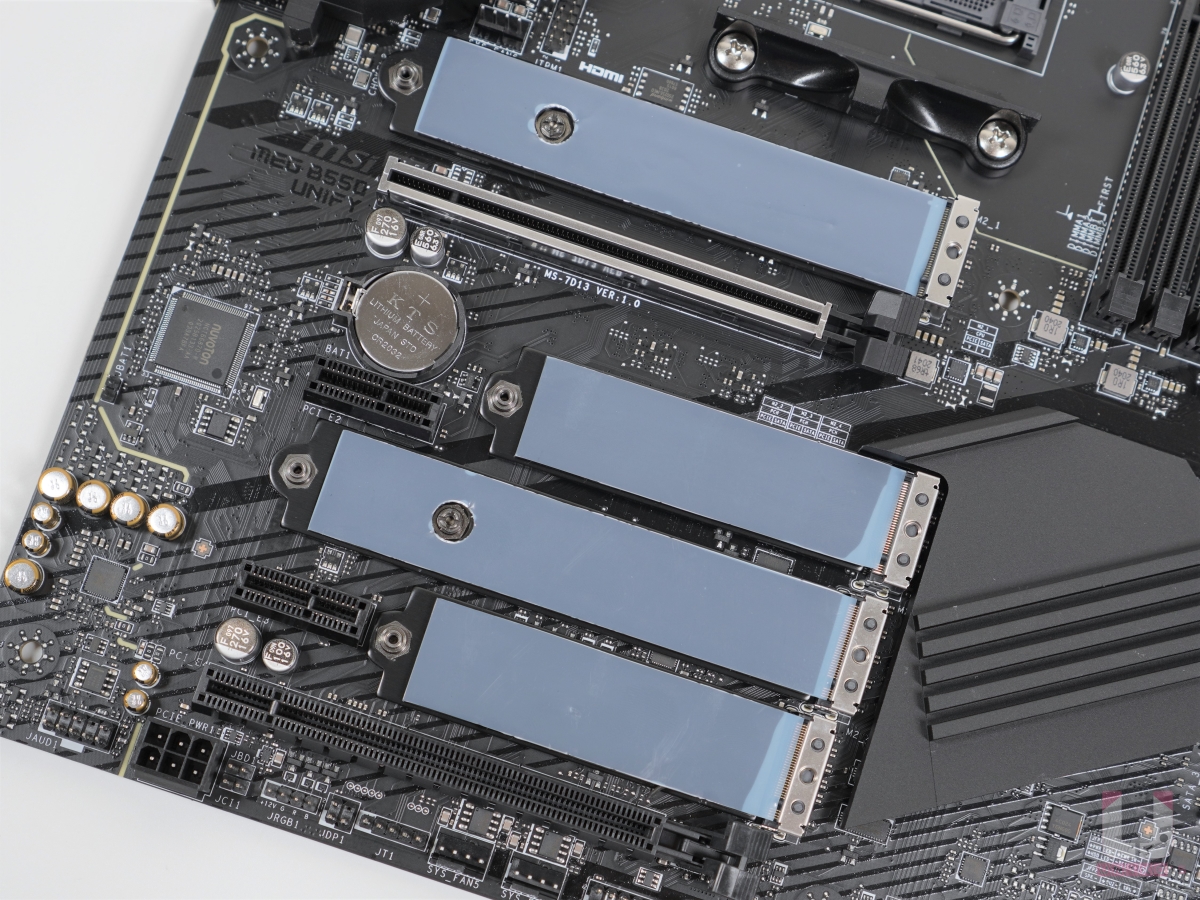

其實這麼多 M.2 插槽要安排位置比安排通道更麻煩，4 組都支援 NVMe SSD，所以如果是 SATA M.2 只能安裝在 M2_1 插槽和 M2_3 插槽，M.2 安裝的數量會去影響到 PCIe 插槽和 SATA 插槽的使用。另外 DOUBLE SIDE M.2 SHIELD FROZR 散熱器裡面也有使用導熱膠片，安裝 SSD 時候要注意一下。
- M2_1 插槽是只有 CPU 控制，支援 PCIe 4.0 / 3.0 x4 和 SATA 6Gb/s。
- M2_2 插槽預設是透過晶片組控制，也可以更改成 CPU 控制，晶片組控制的速度是 PCIe 3.0 x2，CPU 控制是 PCIe 4.0 / 3.0 x4。
- M2_3 插槽和 M2_2 速度和控制模式都一樣，多支援 SATA 6Gb/s。
- M2_4 插槽只有晶片組控制，支援 PCIe 3.0 x4。
MEG B550 UNIFY 背板接頭
預裝的 I/O 保護蓋，CLEAR CMOS 按鈕、FLASH BIOS 按鈕、PS/2 接口、USB 2.0、HDMI 2.1 接口、2.5G 有線網路接口、USB 3.2 Gen 2 10Gbps (Type-A+C)、無線網路天線接口、音源孔、S/PDIF 光纖。
MEG B550 UNIFY 細節
MEG B550 UNIFY 主機板拆光光給你看
金屬散熱零件需要花一點時間拆解，MOS 的散熱器都有 7W/MK 導熱膠片，圖片右下的 L 型散熱器安裝在主機板背後，讓 MOS 有更好的散熱。
MEG B550 UNIFY PCB 正面高解析度圖片點我。
MEG B550 UNIFY PCB 背面高解析度圖片點我。
MEG B550 UNIFY 14 + 2 供電
DrMOS 方案，CPU 14 + SoC 2 相真實相數供電，採用 Infineon XDPE132G5C (14+2) PWM 數位控制器，並且使用 90A 功率 Infineon TDA21490 MOSFET，另外記憶體也有 1 相供電，用料強悍、超頻不用擔心。

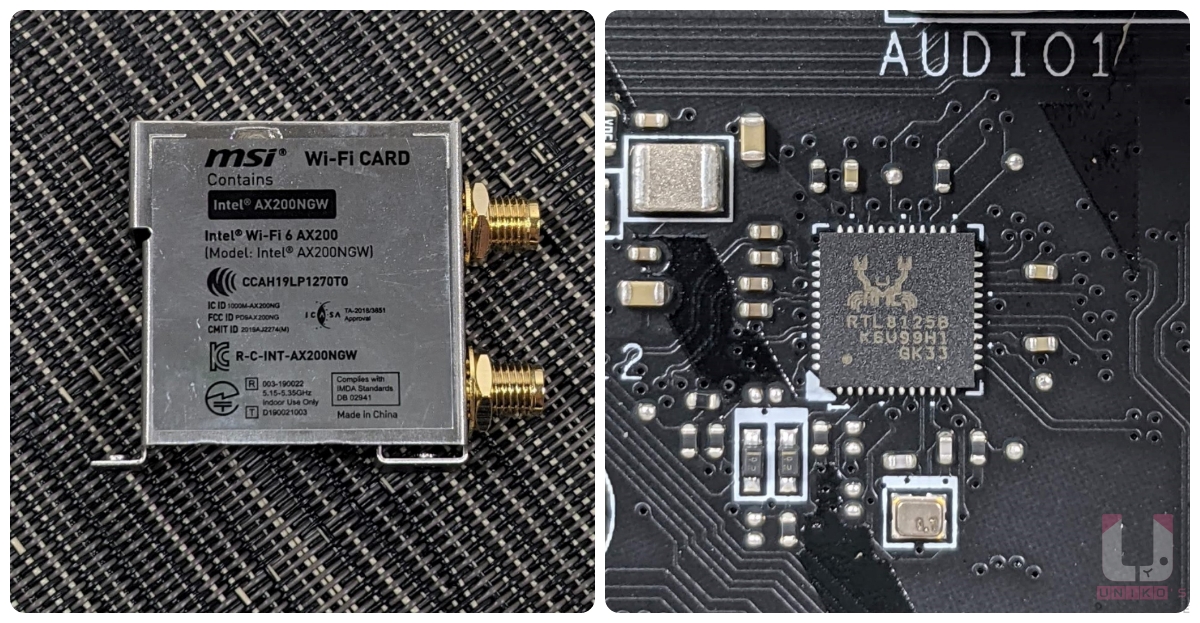

B550 晶片組和其他晶片
MEG B550 UNIFY 實測數據
測試主要是透過 BC1 裸測平台進行，開啟 PBO 設置並設置記憶體套用 XMP 設定 DDR4-3600，室溫 26 度上下，沒有直吹測試平台，沒有更動任何其他設定。
| 處理器： | AMD Ryzen 9 5900X |
|---|---|
| 主機板： | MSI MEG B550 UNIFY |
| 記憶體： | G.SKILL Trident Z Neo DDR4 3600 CL14 8GB*2 |
| 顯示卡： | MSI GeForce GT 710 |
| 儲存： | AORUS 2T SSD |
| 機殼： | STREACOM BC1 |
| 電源供應器： | FSP Hydro G PRO 1000W |
| 散熱器： | MSI MAG Core Liquid 240 |
| 顯示器： | VG289Q |
Windows 10 Pro 20H2
AMD Radeon Software Adrenalin 2020 Edition 20.12.1
關閉休眠
關閉防毒
設定高效能
MEG B550 UNIFY BIOS UCLK DIV1 MODE
近期很多 MSI X570、B550 主機板 BIOS 裡都可以打開 UCLK 限制，如果你的處理器可以跑 FCLK 2000MHz，就可以開啟這個選項。
MEG B550 UNIFY AIDA 64 相關
使用 AMD Ryzen 9 5900X 測試，記憶體讀寫可以達 53000 MB/s 以上，延遲在 60.8ns。
MEG B550 UNIFY CINEBENCH R20 & CINEBENCH R23 測試數據
CINEBENCH R20，單核心 614 pts、多核心 7541 pts，CINEBENCH R23，單核心 1580 pts、多核心 20672 pts。
PCMARK 10 Quick system drive Benchmark
AIDA64 燒機測試
AIDA64 燒機 30 分鐘測試，CPU Die 溫度平均 80.3 度，全核心頻率約 4475 MHz 上下，整機功耗約在 240W。
MEG B550 UNIFY VRM 溫度監測
測量燒機中 VRM 散熱器溫度：靠近 I/O 處約在 49.2 度，另一處約在 50.9 度，晶片組散熱器約在 41.7 度。
MEG B550 UNIFY 旗艦主機板
MSI MEG B550 UNIFY 無疑是目前是市場上最強悍的 B550 主機板，它也幹掉了不少的 X570 主機板。你想要的一切都會出現在這張主機板，除非你是 RGB 狂熱者，但是就算是 RGB 外接支援也是很完整。不管裝在機殼內或是裸測超頻都可以滿足各方面需求，超頻和溫度表現上更是無可挑剔，裸測支架的設計也相當有創意兼具實用性，MEG B550 UNIFY 是一張值得推薦給大家的 B550 旗艦主機板。最新消息台灣上市價應該是 NTD$ 8,790。
