ROG STRIX B550-XE GAMING WIFI 評測開箱,搭配 R7 5800X 一起動手玩!

MOSFET 升級 90A,附贈一張 ASUS HYPER M.2 X16 Gen 4 儲存卡

Labbie by Labbie
2020-12-08
in 主機板, 處理器, 評測開箱
0
Share on FacebookShare on Twitter

ROG STRIX B550-XE GAMING WIFI 評測開箱,搭配 R7 5800X 一起動手玩!

其實我們已經收到 ROG STRIX B550-XE GAMING WIFI 這張主機板一段時間了,雖然早早就裝上測試機使用,但一直到現在才有機會分享給所有期待評測文的玩家。ROG STRIX B550-XE 與 ROG STRIX B550-E 相比,可說是華碩新生 B550 堆料頂級版本。主要供電方面都是 14 + 2 相 DrMOS 方案,最大的差異是改用 6 層主機板搭配 2 盎司加厚的銅和中介電損失材質,簡單來說就是可以提升超頻的能力,還有 MOSFET 從 70A 升級 90A,連配件也做豪華升級,直接附贈 ASUS HYPER M.2 X16 Gen 4 儲存卡。ROG STRIX B550-XE 與 ROG STRIX B550-E 相同之處包含:有線 Intel 2.5 Gb 乙太網路、WiFi 6 802.11ax 無線網路,十足的 STRIX 風格刻劃外觀,點綴些許電馭粉,及很有 Cyberpunk 未來感。這一次我們搭配 AMD Ryzen 7 5800X 處理器做測試,來看看更多細節吧~

ROG STRIX B550-XE GAMING WIFI 外觀與配件
豐富的配件、好看的外觀

包裝維持 ROG STRIX 一貫風格,點綴些許電馭粉,包裝背面有介紹重點。
ASUS ROG STRIX B550-XE GAMING WIFI ASUS ROG STRIX B550-XE GAMING WIFI
這次最大亮點是給了一張 "ASUS HYPER M.2 X16 Gen 4 儲存卡",可以安裝四組 PCIe NVMe M.2 SSD。配件有說明書、貼紙、ROG 鑰匙圈、驅動光碟、ROG 音效 USB Type-C 轉換線、無線網路天線、M.2 螺絲和墊片、SATA 線材、束線帶、RGB 線材。
ASUS ROG STRIX B550-XE GAMING WIFI ASUS ROG STRIX B550-XE GAMING WIFI
這是一張有 WIFI 的 ATX 主機板,ProCool 電源連接器,電源 12V 8 + 4-Pin 連接器,讓你超頻也不怕電力不夠。

AM4 插槽支援 Ryzen 5000 系列、4000 G 系列、3000 系列桌上型處理器,兩組 M.2 都有散熱片。6 層主機板搭配 2 盎司加厚的銅和中介電損失材質,增加主機板超頻穩定度。
AM4 插槽支援 Ryzen 5000 系列、4000 G 系列、3000 系列桌上型處理器,兩組 M.2 都有散熱片。6 層主機板搭配 2 盎司加厚的銅和中介電損失材質,增加主機板超頻穩定度。
整合式 I/O 與 VRM 散熱器一體化,除了散熱外更顯個性。
整合式 I/O 與 VRM 散熱器一體化,除了散熱外更顯個性。
支援雙通道,四個插槽最高支援 128GB DDR4 記憶體。OptiMem II 技術改善了佈線配置,讓你輕鬆超頻到 DDR4 5100+ MHz。
支援雙通道,四個插槽最高支援 128GB DDR4 記憶體。OptiMem II 技術改善了佈線配置,讓你輕鬆超頻到 DDR4 5100+ MHz。

CPU 控制兩組 SafeSlot PCIe 4.0 x16 插槽 (單 x16 / 雙 x8),支援多顯示卡,晶片組控制一組 PCIe 3.0 x16 (x4 模式),或是替換控制兩組 PCIe 3.0 x1,兩者選一。
靠近 CPU 的第一組 M.2_1 插槽支援 PCIe 4.0 x4 和 SATA 模式,靠近 B550 晶片組的第二組 M.2_2 插槽支援 PCIe 3.0 x4 和 SATA 模式。

考驗玩家信仰程度的晶片組散熱器,信仰夠深就能看到點狀印刷中藏著的敗家之眼,STRIX LOGO 具備 AURA ARGB 燈效。
考驗玩家信仰程度的晶片組散熱器,信仰夠深就能看到點狀印刷中藏著的敗家之眼,STRIX LOGO 具備 AURA ARGB 燈效。
除錯好幫手 Q CODE、完整的 ARGB 和 RGB 針腳,可定址 GEN 2 RGB 接頭、和傳統 12V RGB 接頭。
除錯好幫手 Q CODE、完整的 ARGB 和 RGB 針腳,可定址 GEN 2 RGB 接頭、和傳統 12V RGB 接頭。
六組 SATA 6Gb/s 接口,右邊銀色插座支援 USB 3.2 Gen2 20-Pin 前置面板。
六組 SATA 6Gb/s 接口,右邊銀色插座支援 USB 3.2 Gen2 20-Pin 前置面板。
預先安裝 I/O 護板,ROG 信仰超便利,護板上的功能有 BIOS FlashBack 按鈕、 USB 2.0、USB 3.2 Gen 2 含 Type-C、有線網路、DisplayPort 1.2、HDMI 2.1、Wi-Fi 6 無線網路天線接口、音效接口和 Type-C 音效。
預先安裝 I/O 護板,ROG 信仰超便利,護板上的功能有 BIOS FlashBack 按鈕、 USB 2.0、USB 3.2 Gen 2 含 Type-C、有線網路、DisplayPort 1.2、HDMI 2.1、Wi-Fi 6 無線網路天線接口、音效接口和 Type-C 音效。
僅有 I/O 區、以及晶片組區有 Aura 燈光效果。
僅有 I/O 區、以及晶片組區有 Aura 燈光效果。

ASUS Hyper M.2 x16 Gen 4

ASUS Hyper M.2 x16 Gen 4 儲存卡使用上有一些限制,這張卡最多可以安裝 4 組 PCIe NVMe SSD,但是一定要安裝在 PCIe 4.0 x16 插槽上,才可以讓 4 組 SSD 正常使用;需要進到 BIOS Advanced 模式 > Onboard devices configuration,把 PCIe 設定成 PCIe RAID Mode,運用在 B550 主機板的情況下只能搭配 Ryzen 4000 G APU,不安裝獨立顯示卡,把 PCIe 4.0 x16 插槽讓給 ASUS Hyper M.2 x16 Gen 4 儲存卡,更詳細的資料可以參考 ASUS Hyper M.2 x16 Gen 4 儲存卡的網站。

ASUS Hyper M.2 x16 Gen 4 儲存卡正面。
ASUS Hyper M.2 x16 Gen 4 儲存卡正面。
ASUS Hyper M.2 x16 Gen 4 儲存卡背面。
ASUS Hyper M.2 x16 Gen 4 儲存卡背面。
拆開後可以看到 4 組 M.2 插槽,和一顆風扇幫助散熱,每一個位置也有對應的導熱膠條。
拆開後可以看到 4 組 M.2 插槽,和一顆風扇幫助散熱,每一個位置也有對應的導熱膠條。
風扇開關和 M.2 的讀取燈。
風扇開關和 M.2 的讀取燈。

ROG STRIX B550-XE GAMING WIFI 細部拆解
電路板和散熱片都拆光

I/O 護罩與配備 L 形散熱管的 MOS 散熱器,安裝訂製的 Delta Superflo 風扇、晶片散熱器、時尚的消光設計 I/O 護板。

ROG STRIX B550-XE GAMING WIFI 散熱片和一些零件。
ROG STRIX B550-XE GAMING WIFI 散熱片和一些零件。

主要供電 14+2 相 DrMOS MOSFET,CPU 14 相和 SOC 2 相設計,PWM 控制器是 ASP1405i (7+1),Dual-Output VRM 輸出類型。
SupremeFX S1220A CODEC 音效晶片,Intel I225-V 2.5Gb 乙太網路、Intel Wi-Fi 6 AX200 支援 BT 5.1。

ROG STRIX B550-XE GAMING WIFI 裸板正面。
ROG STRIX B550-XE GAMING WIFI 裸板正面。

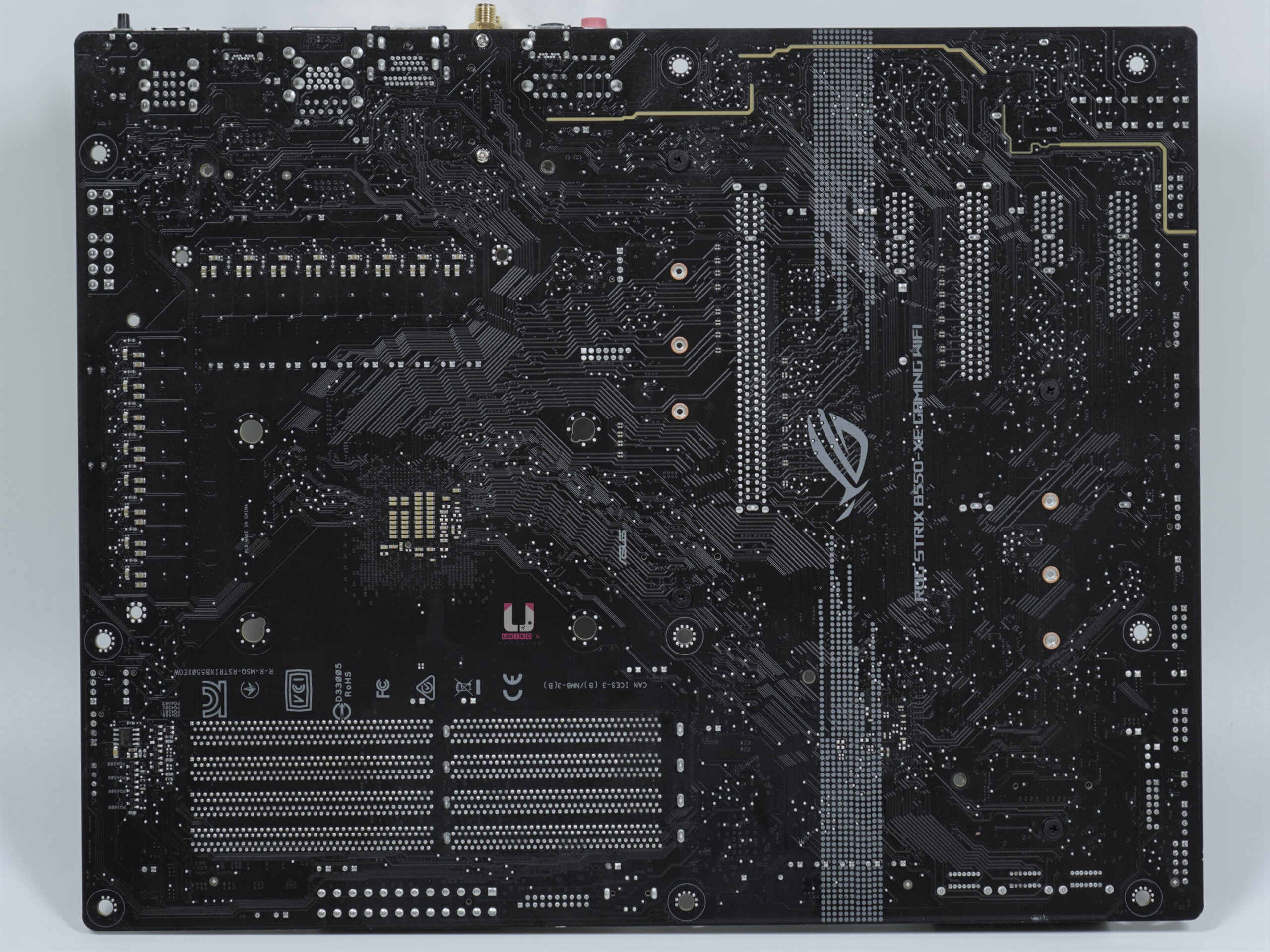

ROG STRIX B550-XE GAMING WIFI 裸板背面,6 層主機板搭配 2 盎司加厚的銅和中介電損失材質,增加主機板超頻穩定度。
ROG STRIX B550-XE GAMING WIFI 裸板背面,6 層主機板搭配 2 盎司加厚的銅和中介電損失材質,增加主機板超頻穩定度。

PWM 控制器 ASP1405i (7+1),TI X95410RR 90A MOSFET。

ROG STRIX B550-XE GAMING WIFI

ROG STRIX B550-XE GAMING WIFI

Intel I225-V 2.5Gb 乙太網路、Intel Wi-Fi 6 AX200 支援 BT 5.1。

ROG STRIX B550-XE GAMING WIFI

ROG STRIX B550-XE GAMING WIFI

AMD B550 晶片組,右邊是記憶體供電。

ROG STRIX B550-XE GAMING WIFI

ROG STRIX B550-XE GAMING WIFI







測試平台與測試數據

測試主要是透過 BC1 裸測平台進行,開啟 PBO 並設置記憶體套用 XMP 設定 DDR4-3600,室溫 26 度上下,沒有直吹測試平台,沒有更動任何其他設定。

測試平台
處理器: AMD Ryzen 7 5800X
主機板: ASUS ROG STRIX B550-XE GAMING WIFI
記憶體: G.SKILL Trident Z Neo DDR4 3600 CL14 8GB *2
顯示卡: GeForce GT 1030
儲存: AORUS PCIe 4.0 NVMe SSD 2TB
機殼: STREACOM BC1
電源供應器: FSP Hydro G PRO 1000W
散熱器: ASUS STRIX LC 240
顯示器: VG289Q

Windows 10 Pro 20H2
關閉休眠
關閉防毒
設定高效能


Ryzen 5 5800X 的相關測試

測試的處理器是 AMD Ryzen 7 5800X,Zen 3 架構帶來的高效能單核心,當然多核心效能就不用多說了,超頻方面你可以透過 PBO 自適應超頻技術或是手動超頻,先前我們有相關文章,利用一體式水冷散熱器搭配上冰塊,達成全核心 5.2GHz 的超頻率。另外在記憶體延遲可以達到 60ns 上下。

AIDA64,記憶體延遲可以達到低於 60ns。
AIDA64,記憶體延遲可以達到低於 60ns。

CINEBENCH R20 單核心 621 pts、多核心 5725 pts、MP Ratio 9.22 x。
CINEBENCH R23 單核心 1543 pts、多核心 13077 pts、MP Ratio 8.48 x。

ROG STRIX B550-XE GAMING WIFI ROG STRIX B550-XE GAMING WIFI

3DMARK Time Spy CPU 分數 10319。
3DMARK Time Spy CPU 分數 10319。
PCMARK 10 Quick system drive Benchmark 2902。
PCMARK 10 Quick system drive Benchmark 2902。
AIDA64 燒機 30 分鐘測試,CPU Die 溫度平均 88.8 度,全核心頻率約 4550 MHz 上下。
AIDA64 燒機 30 分鐘測試,CPU Die 溫度平均 88.8 度,全核心頻率約 4550 MHz 上下。

測量燒機中 VRM 散熱器溫度:靠近 I/O 處約在 47 度,另一處約在 48.2 度,晶片組散熱器約在 36.3 度。

ROG STRIX B550-XE GAMING WIFI ROG STRIX B550-XE GAMING WIFI ROG STRIX B550-XE GAMING WIFI


ROG STRIX B550-XE GAMING WIFI 值得購入嗎?

ROG STRIX B550 這兩張主機板雖然有點類似,但新生堆料版的 ROG STRIX B550-E GAMING WIFI 有更好的 MOSFET,MPS MP869902 70A 變 TI X95410RR 90A,多一顆 Delta Superflo 風扇吹 VRM 供電區域,6 層主機板和 2 盎司加厚的銅和中介電損失材質,還多一張 ASUS Hyper M.2 x16 Gen 4 儲存卡;台灣售價分別是 ROG STRIX B550-XE GAMING WIFI NT$ 8,990、ROG STRIX B550-E GAMING WIFI NT$ 6,990。想要更好的處理器和記憶體超頻幅度,我們會推薦你購買 ROG STRIX B550-XE GAMING WIFI,雖然 ASUS Hyper M.2 x16 Gen 4 儲存卡不一定有用,但更好的堆料與儲存卡已經超越 NT$ 2,000 價差,如果你不需要手動極限超頻也不需要這張儲存卡,那我們會推薦你選 ROG STRIX B550-E GAMING WIFI。
