ASUS TUF GAMING A520M-PLUS 評測開箱,軍規入門 A520 主機板!

耐用。穩定。可靠。

Labbie by Labbie
2020-09-10
in 主機板, 評測開箱
0
Share on FacebookShare on Twitter

ASUS TUF Gaming A520M-Plus 是一張入門等級的主機板,尺寸是裝機主流 M-ATX,主打軍規用料、耐用可靠穩定。與 B450 晶片組相比,簡單說就只少了處理器超頻,但對於 Ryzen 4000G 和未來 Zen 3 處理器的完整支援來說,其實相當划算!TUF Gaming A520M-Plus 有雙 M.2 插槽設計,雖然不能都安裝上 SSD,但是可以安裝 PCIe E key 無線網路卡,本次測試搭配 AMD Ryzen Pro 4750G 處理器,玩家們可以一起來看看搭配 8 核心的 APU 溫度數據~

AMD A520 晶片組介紹
A520 會比 B450 好嗎?

A520 晶片組定位為入門系列,不支援 PCIe Gen4、也不支援處理器超頻,記憶體可以超頻。A520 其實比 B450 有更多優點,除了有支援 AMD Ryzen 3000、Ryzen 4000G APU,以及未來的 Zen 3 架構處理器,I/O 方面也比 B450、A320 更強,PCIe Lens 從 Gen2 提升至 Gen3,單單是處理器可以支援 Zen3 就很值得了,目前市場售價約在 NTD 2,000 ~ NTD 3,000 上下,搭配 APU 是個不錯的選擇。

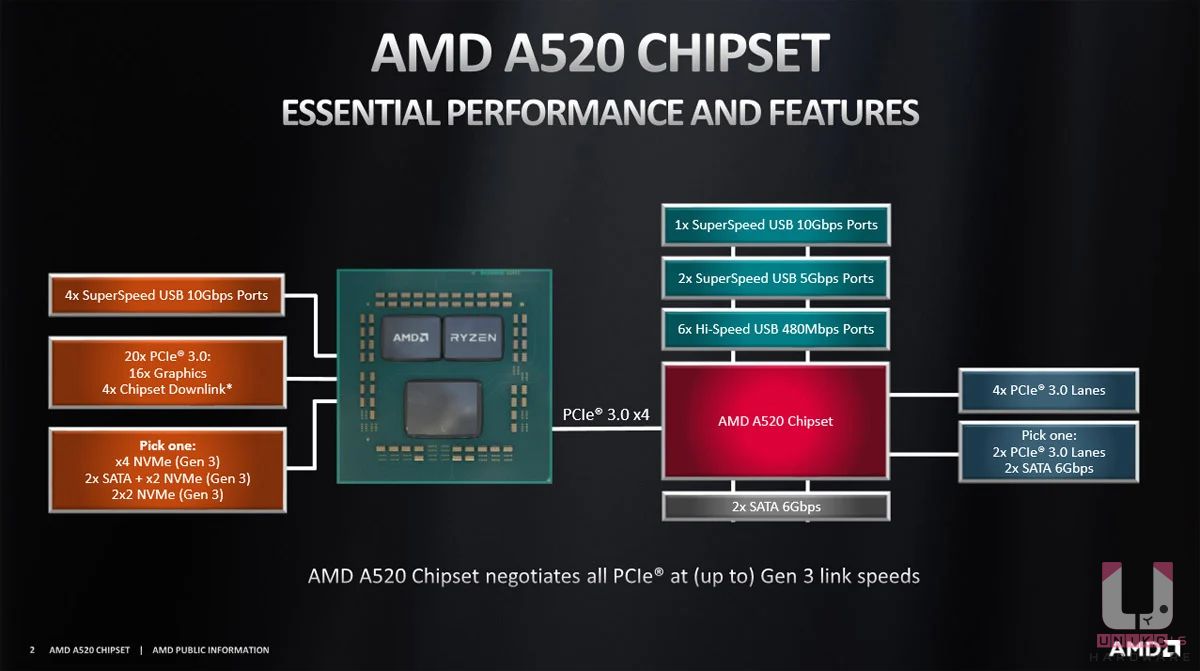

A520 晶片組架構圖,通道都是走 PCIe Gen3。
A520 晶片組架構圖,通道都是走 PCIe Gen3。
A520 對比 X570、B550,最大的差異是處理器超頻,及不支援 PCIe Gen4,簡單說就是不支援 PCIe 4.0 顯示卡和 PCIe 4.0 M.2 SSD。
A520 對比 X570、B550,最大的差異是處理器超頻,及不支援 PCIe Gen4,簡單說就是不支援 PCIe 4.0 顯示卡和 PCIe 4.0 M.2 SSD。
AMD 晶片組 I/O 比較
X570 B550 X470 B450 A520
處理器-顯示卡支援 x16 PCIe 4.0 x16 PCIe 4.0 x16 PCIe 3.0 x16 PCIe 3.0 x16 PCIe 3.0
處理器-儲存支援 PCIe 4.0 PCIe 4.0 PCIe 3.0 PCIe 3.0 PCIe 3.0
Uplink PCIe 4.0 PCIe 3.0 PCIe 3.0 PCIe 3.0 PCIe 3.0
CPU PCIe Lanes 8+8 Gen 4 / 8+4+4 Gen 4 8+8 Gen 4 / 8+4+4 Gen 4 8+8 Gen 3 16 Gen 3 16 Gen 3
晶片組 PCIe 16 Lanes Gen 4 10 Lanes Gen 3 8 Lanes Gen 2 6 Lanes Gen 2 6 Lanes Gen 3
SATA 連接埠 8 4 6 4 4
USB 3.2 Gen 2 8 2 2 2 1
USB 3.2 Gen 1 0 2 6 2 2
USB 2.0 4 6 6 6 6
雙顯示卡支援 Y Y Y N N
處理器超頻支援 Y Y Y Y N
外觀及細部說明
ASUS TUF Gaming A520M-Plus 外觀與配件

TUF Gaming A520M-Plus 外包裝充滿著 TUF Gaming Alliance 風格,配件算是精簡,主要推薦給搭配 APU 裝機,預算希望低點的玩家。雖然是一張 M-ATX 主機板,但記憶體具備 4-Dimm,對於未來擴充也比較方便,記憶體 UH 推薦購買 DDR4 3600 頻率即可。配置兩組 M.2 插槽,但其中一組只能使用無線網路卡。

正面包裝可以看到 TUF GAMING 標誌,入門板還是支援 AURA SYNC 燈光控制。
正面包裝可以看到 TUF GAMING 標誌,入門板還是支援 AURA SYNC 燈光控制。
TUF GAMING 系列都強調耐用穩定。
TUF GAMING 系列都強調耐用穩定。
配件很簡單,SATA 線材、I/O 擋板、驅動光碟、說明書、貼紙、TUF 認證書、M.2 螺絲。
配件很簡單,SATA 線材、I/O 擋板、驅動光碟、說明書、貼紙、TUF 認證書、M.2 螺絲。
M-ATX 主機板尺寸,主機板散熱器,只有 CPU VRM 和 A520 晶片組有,I/O 擋板沒有預裝,也沒有馬甲覆蓋。
M-ATX 主機板尺寸,主機板散熱器,只有 CPU VRM 和 A520 晶片組有,I/O 擋板沒有預裝,也沒有馬甲覆蓋。
PCB 板主要是黑色為主,搭配上白色和黃色紋路。
PCB 板主要是黑色為主,搭配上白色和黃色紋路。
CPU VRM 散熱器,SOC VRM 沒有看到散熱器,8-pin EATX 12V Power 連接器。
CPU VRM 散熱器,SOC VRM 沒有看到散熱器,8-pin EATX 12V Power 連接器。
AMD AM4 插槽支援第三代 Zen2 架構 Ryzen 處理器、新一代 Zen2 架構 Ryzen 內建 Radeon 繪圖顯示 APU 處理器。例如支援 APU R7 4750G,不支援 APU R5 3400G、R3 3200G。
AMD AM4 插槽支援第三代 Zen2 架構 Ryzen 處理器、新一代 Zen2 架構 Ryzen 內建 Radeon 繪圖顯示 APU 處理器。例如支援 APU R7 4750G,不支援 APU R5 3400G、R3 3200G。
4 x DIMM,雙通道最高可支援到 128GB,超頻最高可以 DDR4 4800,ECC Memory 看處理器支援。
4 x DIMM,雙通道最高可支援到 128GB,超頻最高可以 DDR4 4800,ECC Memory 看處理器支援。
ASUS SafeSlot core+ PCIe 3.0 x16 插槽,由處理器控制。 2 x PCIe 3.0 x1 插槽,由 A520 晶片組控制。 一組 PCIE 3.0 x4 and SATA M.2 M Key,一組 E key 給無線網路卡使用。
ASUS SafeSlot core+ PCIe 3.0 x16 插槽,由處理器控制。 2 x PCIe 3.0 x1 插槽,由 A520 晶片組控制。 一組 PCIE 3.0 x4 and SATA M.2 M Key,一組 E key 給無線網路卡使用。
A520 晶片組有散熱器,旁邊是 4 x SATA 6Gb/s 埠,支援Raid 0、 1、10。
A520 晶片組有散熱器,旁邊是 4 x SATA 6Gb/s 埠,支援Raid 0、 1、10。
沒有預先安裝 I/O 擋板,PS/2、D-SUB、DVI-D、HDMI 2.1、USB 2.0、USB 3.2 Gen 1 / 2、Lan 有線網路,音源孔。
沒有預先安裝 I/O 擋板,PS/2、D-SUB、DVI-D、HDMI 2.1、USB 2.0、USB 3.2 Gen 1 / 2、Lan 有線網路,音源孔。
有一組 Aura RGB Strip Header 4Pin RGB 插座。
有一組 Aura RGB Strip Header 4Pin RGB 插座。
靠近晶片組外面區域是整張主機板唯一會發光的地方。
靠近晶片組外面區域是整張主機板唯一會發光的地方。
TUF GAMING A520M-PLUS 細部拆解

PWM 控制器是 Digi+ EPU ASP1106GGQW,能控制兩組供電,4 + 2 模式,分成 CPU 4 + SOC (4),至於 SOC 的 4 是 2 x 2 得來,所以也可以看做 4 + 2 相,ASUS 官方說法會是 8 組 Power Stages,供電 MOSFET 使用 VISHAY SiRA12B (25A) + VISHAY SiRA14B (58A) MOSFET,搭配TUF 軍級陶磁電感和台系鈺邦 MIL 5K 固態電容,有線網路是 Realtek L8200A 1Gbit,音效晶片則是 Realtek ALC887。

A520 晶片組散熱器和 CPU VRM 散熱器。
A520 晶片組散熱器和 CPU VRM 散熱器。
供電是 CPU 4 + SOC 4 組成,共 8 組 Power Stages。
供電是 CPU 4 + SOC 4 組成,共 8 組 Power Stages。
Digi+ EPU ASP1106GGQW (X +Y = 6) PWM 控制器、AMD A520 晶片組、Realtek L8200A 1Gb、Realtek ALC887。
Digi+ EPU ASP1106GGQW (X +Y = 6) PWM 控制器、AMD A520 晶片組、Realtek L8200A 1Gb、Realtek ALC887。
MOSFET 使用 Vishay 1H : SiRA14DP / 2L : SiRA12,記憶體一相供電。
MOSFET 使用 Vishay 1H : SiRA14DP / 2L : SiRA12,記憶體一相供電。
TUF GAMING A520M-PLUS 實測數據

使用 STREACOM BC1 裸測平台,沒有額外風扇或是冷氣直吹測試平台,室溫約在 26 度,BIOS 只有調整記憶體,套用 XMP 3600MHz 頻率。

測試平台
型號
處理器: AMD Ryzen 7 Pro 4750G
主機板: ASUS TUF GAMING A520M-PLUS
記憶體: G.SKILL Trident Z Neo DDR4 3600 CL16
顯示卡: N/A
儲存: WD BLACK SN750 500GB
機殼: STREACOM BC1
電源供應器: FSP Hydro G PRO 1000W
散熱器: Wraith Prism
顯示器: VG289Q

Windows 10 Pro 64bit 2004
室溫 26 度
UAC – 關閉
Windows Defender – 關閉
螢幕保護程式 – 關閉
電源計畫 – 高效能
休眠 – 關閉

AIDA64 CPU 的說明。
AIDA64 CPU 的說明。
R7 Pro 4750G AIDA64 記憶體和處理器快取跑分。
R7 Pro 4750G AIDA64 記憶體和處理器快取跑分。
R7 Pro 4750G CrytalDiskMark SSD 測試,由於使用 R7 Pro 4750G,跑分是 PCIe 3.0 的分數。
R7 Pro 4750G CrytalDiskMark SSD 測試,由於使用 R7 Pro 4750G,跑分是 PCIe 3.0 的分數。

R7 Pro 4750G CINEBENCH R20,單核心 504 pts,多核心 4866 pts,MP Ratio 9.66 x。
R7 Pro 4750G CINEBENCH R15,單核心 198 cb,多核心 2082 cb,MP Ratio10.51 x,OpenGL 77.89 fps。

R7 Pro 4750G,3DMARK Fire Strike 4223。
R7 Pro 4750G,3DMARK Fire Strike 4223。
R7 Pro 4750G,3DMARK Time Spy 1620。
R7 Pro 4750G,3DMARK Time Spy 1620。
AIDA64 燒機 60+ 分鐘測試,CPU Die 溫度平均在 80 度,全核心頻率約在 4300MHz 上下,整體功耗約 133W。
AIDA64 燒機 60+ 分鐘測試,CPU Die 溫度平均在 80 度,全核心頻率約在 4300MHz 上下,整體功耗約 133W。

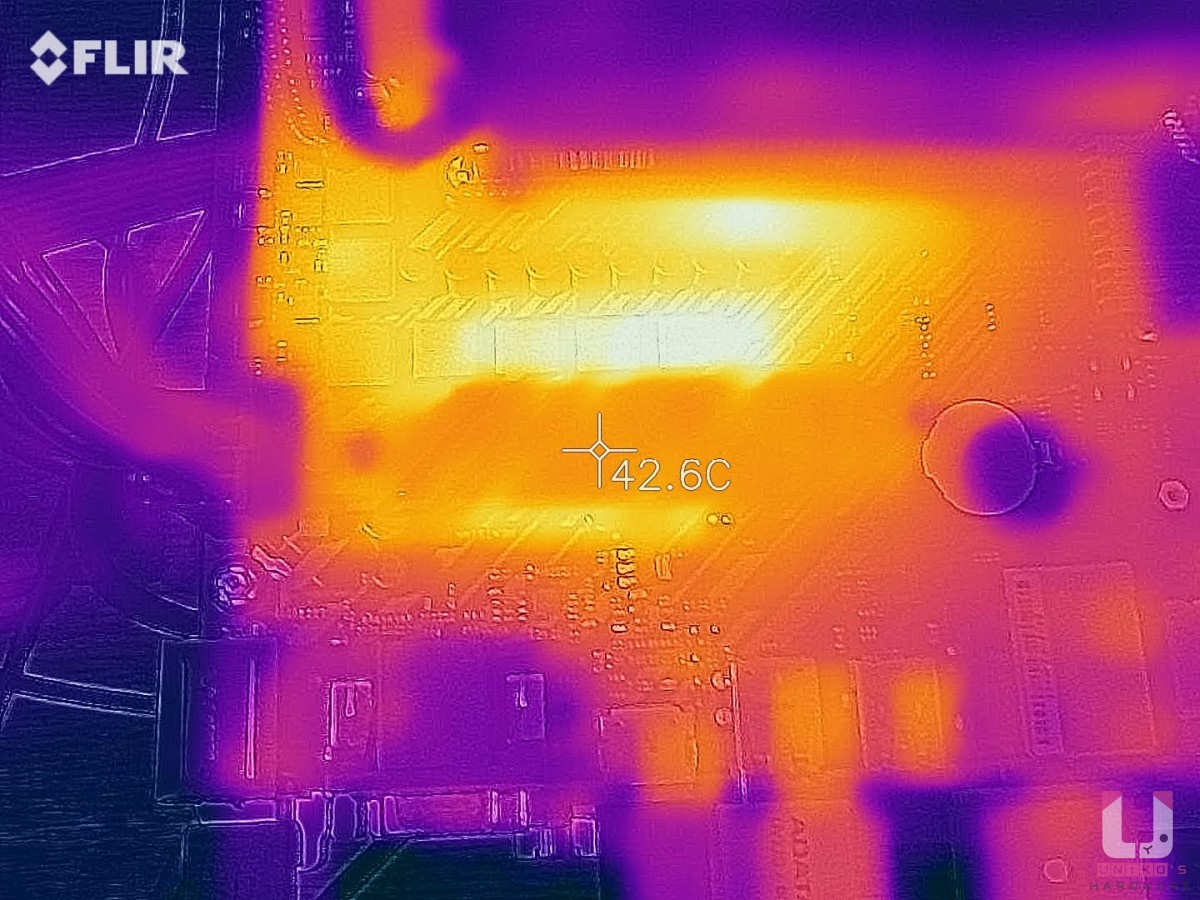

AIDA64 燒機 60+ 分鐘測試,CPU VRM 散熱器區域溫度約 42.6 度。
AIDA64 燒機 60+ 分鐘測試,CPU VRM 散熱器區域溫度約 42.6 度。
AIDA64 燒機 60+ 分鐘測試,SOC VRM 散熱器區域溫度約 45.3 度。
AIDA64 燒機 60+ 分鐘測試,SOC VRM 散熱器區域溫度約 45.3 度。
3DMARK Time Spy 穩定性燒機,燒機 60+ 分鐘測試,CPU VRM 散熱器區域溫度約 37.1 度。
3DMARK Time Spy 穩定性燒機,燒機 60+ 分鐘測試,CPU VRM 散熱器區域溫度約 37.1 度。
3DMARK Time Spy 穩定性燒機,燒機 60+ 分鐘測試,SOC VRM 散熱器區域溫度約 54.9 度。
3DMARK Time Spy 穩定性燒機,燒機 60+ 分鐘測試,SOC VRM 散熱器區域溫度約 54.9 度。
要買 A520 還是 B450 主機板呢?


簡單教大家判斷自己需要的是什麼,A520 支援最新的 Ryzen 4000G APU 和未來的處理器,但是處理器不能超頻,B450 CPU 則是可以超頻和多一組 M.2 插槽!以此原則來看,TUF GAMING A520M-PLUS 推薦給要搭配 Ryzen 4000G APU 的玩家,如果打算使用 Radeon 內顯,目前這個供電配置扛的住。如果是想搭配 Ryzen 3000 系列處理器,UH 則會推薦 TUF B450M-PRO GAMING,CPU 可以超頻和多一組 M.2 SSD 插槽,但如果不在乎這兩個點,UH 就會推薦買 A520 主機板。目前 A520 和 B450 的售價很相近,例如 TUF GAMING A520M-PLUS 台灣售價約在 NTD $2,790,TUF B450M-PRO GAMING 售價則是約 NTD $ 2,890。玩家們可以綜合 UH 的建議,選出最適合自己的主機板吧~

TUF GAMING A520M-PLUS 官方網站
