筆者在此之前，也曾粗略玩過 Z890 平台，那是快一年前的事了。在 Z890 UD + 265K 上，摸索技嘉當時推出的 ULTRA TURBO MODE，也順便把 DDR5 超到 8400 MT/s，這次換上華碩最頂級的超頻主機板 ROG MAXIMUS Z890 APEX，感受別有一番風味。

ROG MAXIMUS Z890 APEX M16A 介紹

首先讓各位先看看 ROG MAXIMUS Z890 APEX 的美照！採用卵石灰與銀色做整體主要色調設計，正面亮銀色的眼睛是不是特別的誘人呢？PCB 背面以灰色為底，白色的大眼睛，明顯的 APEX 字樣，以及 ROG 與 M16A 的字樣清楚展示自己的身份與地位。

這是一款 ROG 為了極致超頻而設計出的主機板，所以採用了記憶體雙插槽配置，一旁也提供了 ROG DIMM.2 卡散熱器，插上後馬上增加了不少信仰值。我們轉向另一面，APEX 小小的燈板在燈效亮起時，不只看到了 APEX，更看到 JOIN THE REPUBLIC 這句要宣揚大家入教的信條。

動手摸索 ROG DIMM FIT PRO

華碩智慧 BIOS 自動找出合適的值？

以筆者理解，DIMM FIT PRO 源於 DIMM FIT，而 Z890 為 DIMM FIT 首次亮相的平台。根據華碩工程師 BING 餅哥的影片 (連結一、連結二)，DIMM FIT (PRO) 旨在提高記憶體超頻的穩定性，於 BIOS 中為特定的 BIOS 選項自動找出合適的值。這有點類似當年 EVGA 在 BIOS 中加入燒機驗證的做法，只是華碩從另一角度入手，直接為使用者試出應該填上的值。當然這種功能有其先天性的限制，總不可能替所有使用者試出 100% 穩定的高頻設定。

筆者沒用過 DIMM FIT，所以只能從 DIMM FIT PRO 說起。PRO 版華碩加入特定電壓選項，以及允許使用者自行挑選一些記憶體穩定性相關的 BIOS 選項來運行 DIMM FIT PRO，降低 DIMM FIT PRO 總運作時長。 初版 DIMM FIT 不會動電壓，只針對 SKEW (ODT) 那些選項，而且使用者不能自行選擇只跑某些 SKEW (ODT)。

測試設備

筆者處理器使用 INTEL CORE ULTRA 9 285K、主機板使用 ROG MAXIMUS Z890 APEX M16A (BIOS 3202)、記憶體是 COLORFUL IGAME SHADOW 6400C28 2X16 (HYNIX 2GB ADIE)、散熱設備則使用 ROG RYUJIN III 360 (ASETEK GEN8V1) 並換上 3 顆 PHANTEKS T30 3000RPM 風扇，以及額外 1 顆 PHANTEKS T30 3000RPM 風扇直吹 DDR5。室溫一開始是 31 度，後來有開冷氣到 24 度，並且是在開放平台上進行測試。

8600C40 XMP TWEAKED (MT 20% ERROR)

筆者參考了板廠的 QVL，發現 2X16 這種容量其實到了 8600 MT/s (單面 HYNIX 2GB ADIE) 就差不多到頂了，之後都是 2X24 (單面 HYNIX 3GB MDIE) 的天下，又或是 2X32 (單面 HYNIX 4GB MDIE)。 故筆者把目標定在 8600 MT/s，並打開 ASUS 獨有的 XMP TWEAKED，自動拉緊多項記憶體時序參數，例如 TREFI 提高至 131071。

筆者所使用的 COLORFUL IGAME SHADOW I 為 6400C28，當中 C28 自然不太可能出現於 8600 頻率等級，因此筆者手動把 C28-38-38-38-102 改為 C40-52-52-52-102，得以 8600 MT/s 成功開機。一如所料，在跑 MT 的時候很快就報錯了。這剛好為筆者營造一個完美的測試前提。筆者就想看看 ROG DIMM FIT PRO 如何改進筆者手上的記憶體在 8600C40 之下的穩定性。

DIMM FIT PRO 先抓 ODT (8800 MT/s)

筆者在觀看餅哥的影片講解後，也想試試從高一級抓 DIMM FIT PRO 再往回導入。所以筆者打算先超到 8800 MT/s，然後執行 DIMM FIT PRO，再把相關數值導入 8600 MT/s，然後觀察 MT 燒機的變化。

事實上要直開 8800 MT/s 不容易，簡單來說就是不開。筆者估計是 CPU 相關電壓的問題，碰巧留意到華碩給出的 VccCLK、VccVDDQ 與 VccIOG 跟筆者去年在技嘉主機板上的設定很不一樣。參考 HWINFO，技嘉的是 1.25V、1.44V 和 1.30V，而華碩的是 1.03V、1.10V 和 1.23V。

筆者便手動輸入 VccCLK、VccVDDQ 與 VccIOG 改為 1.25V、1.44V 和 1.30V，成功開起 8800 MT/s。不過現實非常殘酷，3 秒就報錯。

這讓筆者成功以 8800 MT/s 進入 BIOS 並執行 DIMM FIT PRO，筆者跟據影片教學，挑選雙通道的 RTT WR、RTT NOM RD、RTT NOM WR、RTT PARK 和 RTT PARK DQS 共十組選項。BIOS 提示整個 DIMM FIT PRO 執行過程需時 49 分鐘至 3 小時 50 分鐘不等，筆者這次最終等待了 2 小時。

說來好笑，筆者本以為在 DIMM FIT PRO 完成後，華碩會有所提示，沒想到是直接進入 WINDOWS。筆者重新進入 BIOS 後，查看 ODT 頁面，便看到華碩直接把 CHANNEL A 的 RTT NOM RD 改為 48；把 CHANNEL B 的 RTT NOM RD 改為 60， RTT NOM WR 改為 40， RTT PARK DQS 改為 120。在此之前，筆者並沒有更改這些選項，所以這應該就是 DIMM FIT PRO 自行輸入的值。

一個小提示，筆者建議使用者自行拍照 / 寫下來留下記錄。

驗收 DIMM FIT PRO ODT (8600 MT/s)

把以上的 ODT 值往 8600C40 導入，其餘都沒動，結果 MT 順利跑到 100%，甚至能撐到 YCRUNCHER VT3 第十圈 (20 分鐘)。這讓筆者大感意外，沒想到 DIMM FIT PRO 是認真的，這兩小時的等待也算是值得了。

ASUS：DIMMFIT 功能的目的在於協助具有一定穩定性的平台提升穩定性

很多時候在記憶體超頻的道路上亂碰亂撞，到最後只求一個新方向 / 新思維。筆者認為 ASUS DIMM FIT PRO 在這方面很有用，經 DIMM FIT PRO 試出來的值，很可能便是正確的方向。

DIMM FIT PRO 電壓 (MC、VccIOG、VccCLK、SA、DRAM VDD、DRAM VDDQ)

這一刻，筆者當然不能放過華碩，不然又被臭收錢了。MT 100% 那是好玩的，真正的系統穩定性老外都跑幾百圈 VT3。筆者不才，就一小時三十圈好了。

華碩在 DIMM FIT PRO 中首次加入電壓選項，有常見並重要的 MC、SA、VccIOG、VccCLK，但筆者不懂為什麼欠缺 VccDDQ。由於餅哥的影片講解中沒有示範到 DIMM FIT PRO 的電壓操作，所以筆者也不懂正確的操作方式。不過華碩 BIOS 的呈現也很直覺，就是輸入 START、MIN 和 MAX。當中 START 可以大於 MIN (MIN 會維持不變)，但 START 不能超出 MAX 否則 MAX 也會跟著變。

筆者以下的操作就是把 START 當成 MIN 好了。

這次 DIMM FIT PRO 電壓摸索也進行了約兩小時，並成功卡在 BIOS 之前，提示 DIMM FIT COMPLETED SUCCESSFULLY。進入 BIOS 的電壓頁面，可看到 MC 以及 VccIOG 都有被填上新的值，SA 和 DRAM VDD 及 DRAM VDDQ 則無變化。

不過筆者後來發現，VccCLK 雖然仍然顯示為 AUTO，但實際上有變動。根據 HWINFO，VccCLK 從以前的 1.03V 提高至 1.08V。所以第二個小提示是，務必使用 HWINFO 這類軟體查看最終電壓的變動。

再跑一次 VT3，這次從 10 圈進化至第 16 圈報錯，看來 DIMM FIT PRO 的電壓摸索也有效。

DIMM FIT PRO 電壓 (MC VOLTAGE CALCULATION VOLTAGE BASE、VCCSA VOLTAGE CALCULATION VOLTAGE BASE、VDD VOLTAGE CALCULATION VOLTAGE BASE)

現在距離筆者訂下的目標還剩一半，以上 DIMM FIT PRO 操作所涉及的參數選項，已經是筆者較為熟知的。因此到終點了，DIMM FIT PRO 的確可以提升穩定性。只是每個人對於穩定性的要求和需求都不一樣，華碩也開宗明義說了就是 MT 100% 而已。在筆者到 BIOS 截圖準備寫文章時，一個念頭突然冒出來，想著來都來了，前前後後都花了半天時間在等 DIMM FIT PRO 摸索和跑 MT / VT3 燒機，怎麼不試試 DIMM FIT PRO 裡剩下的電壓選項。

筆者對於 MC VOLTAGE CALCULATION VOLTAGE BASE、VCCSA VOLTAGE CALCULATION VOLTAGE BASE、VDD VOLTAGE CALCULATION VOLTAGE BASE 一無所知，以往在 LGA 1700 平台上都沒用過，這是說筆者連設多少 MIN 和 MAX 都不知道，但也不管了抓大一點區間就好。

這次等了一小時就好了，BIOS 顯示只有 MC VOLTAGE CALCULATION VOLTAGE BASE 有被填上 1.16V，其他兩個 CALCULATION VOLTAGE BASE 都還是 AUTO。因為筆者也不懂得如何查核這三個電壓的最終設定值 (HWINFO 讀不到)，所以就這樣。

筆者傻眼，結果真的不錯。

DIMM FIT PRO 的注意事項

• 選用 XMP TWEAKED 會自動設成 NGU D2D 32X，但從上面可見有時候會有 BUG，就算一直開著 XMP TWEAKED ，還是重置 26X 21X。
  • 多用 CLEAR CMOS，少按 SAFEBOOT？
  • 查看 HWINFO。
• 筆者在成功跑滿 8600 VT3 30 圈後，到 BIOS 儲存設定，本來還在想要刪掉哪一個，沒想到存檔死清光。
  • 多用隨身碟儲存 BIOS 設定檔。
  • 設定 DIMM FIT PRO 的頁面，以及之後由 DIMM FIT PRO 給出的值，都要先拍下來 / 寫下來。
• 有時候 DIMM FIT PRO 好像會怪怪，跑滿後一般按 F10 就會生效，但有一次 DIMM FIT PRO 的結果卻是無限 BOOT LOOP 開不起來。
  • 可能是筆者 DIMM FIT PRO 設定錯誤，只能重新跑一次。
• 有時候 DIMM FIT PRO 沒填上數值，維持 AUTO，但可能背後有變化 (上面提到的 VccCLK)。
  • 查看 HWINFO。
• 跑 VT3 驗證穩定性要注意 CPU 散熱、室溫。
  • 開冷氣。
  • 用再好一點的 360mm AIO，可惜筆者手邊沒有。
• 對於 INTEL ARROW LAKE (REFRESH) 平台，INTEL ME FIRMWARE 很重要，BIOS 必配匹配指定 ME。
  • 華碩平台直接更新 ZIP 檔，不用解壓。
  • 華碩 BIOS 可看到 ME FIRMWARE (對應官網 BIOS 指定的版本號)。
  • 華碩另有獨立的 ME 更新 EXE 可供下載。

6400C28 ⇒ 8600C40

筆者也跑了 R23、R24、CPUZ 和 AIDA64 MEMORY。雖然還是有選 XMP TWEAKED，但由於這只是 ARROW LAKE 而非 ARROW LAKE REFRESH，隨便 32X NGU D2D 有一定風險變得不穩定。幸好華碩在 BIOS 中也有兩個專門選項 (HIGH D2D COLD BOOT WORKAROUND & HIGH D2D WITH HIGH MEMORY WORKAROUND) 規避 D2D 或有可能出現的問題。

帳面上看，除了 AIDA64 MEMORY 其他跑分軟體面對 ARROW LAKE 記憶體超頻都沒什麼變化。這可能是由於 NGU D2D＂過低＂所致，INTEL 工程師 DAN (連結) 曾解釋 D2D NGU DRAM 三者的影響，其實避免拖後腿就好，不一定非要往死裡超。從 ARROW LAKE REFRESH 的 NGU D2D 30X 預設可見，INTEL 也沒有追求 32X (INTEL 200S BOOST) 的水平，穩定性還是最重要。

兩年前如果你跟筆者說，自動 8600 MT/s 輕輕鬆鬆 VT3 隨便燒機，筆者會覺得你該吃藥了。兩年後的今天，又或是一年前，其實 ARROW LAKE 所帶來的架構進步非常驚人。華碩在此之上弄出 DIMM FIT (PRO) 進一步簡化超頻時的 TRIAL & ERROR 過程，令人佩服。還是 INTEL 工程師 DAN 說得好，快點上手體驗 ARROW LAKE 平台，不然晚了錯過太多精彩時刻，無法感受架構進步。

COLORFUL IGAME SHADOW 6400C28 2X16 這套記憶體筆者只用過一次，在 B850M FORCE WIFI6E 上試一下 1:1 6400 好像有壓到 C26。筆者沒想到這還有龐大的高頻潛力，尤其在 INTEL ARROW LAKE Z890 平台上大放異彩。據說 COLORFUL 好像已經推出第二代影了 (IGAME SHADOWN II)，可惜這年頭是想買來玩一下都難。

華碩 8600C40 的 BIOS 設定

簡單紀錄一下 BIOS 設定。

延伸閱讀

Intel Core Ultra 9 285K、Ultra 5 245K 處理器評測開箱

華碩 ROG 20 周年 PARTY 好好玩啊！

ASUS COMPUTEX 2026 全方位 AI 超進化！加速企業至邊緣 AI 轉型

一探技嘉 Z890 ULTRA TURBO MODE 參數

三種模式包含 INTEL 200S BOOST？

背景

筆者一直認為設定值才是最重要和最好玩的東西，好比 13/14TH 筆者打從第一天就沒用過 AUTO VOLTAGE (SVID)，所以筆者的 13900KF、14900KF、13900K 至今都好好的。也因如此，筆者對於中國限定 INTEL IPO 還有後來全球通用的 200S BOOST (來源) 非常感興趣，不過沒板子玩不到。關於 CORE ULTRA 200S 這個全新的架構平台，NGU D2D RING PCORE ECORE PL1 PL2 ICCMAX 還有一堆電壓到底要設多少，多少以內相對安全，超頻玩家爭吵已久。這次讓筆者帶各位看一下技嘉的看法。

有人說 NGU D2D 隨便 34X 或以上；有人說其實 32X 都不穩，那些只是數據好看經不起 24/7 正常使用。有人說 RING 隨便 +0.2G；有人說 RING +0.1G 都不可以，容易突然死機一堆靈異問題。筆者猜測問題背後當然跟 INTEL 有關，只是 INTEL 的看法好像也未必全對。據說 NGU D2D 在早期的 BIOS 中，甚至經常失效無法手動設定頻率，也有 COLD BOOT BUG 的問題。板廠如華碩和華擎後來也找到相應的修正方法，嘗試自行解決問題。

INTEL IPO 的設定值異常進取，在不少範疇都有大幅超頻，史無前例。不過 IPO 只是一個 BIOS 設定檔案，而這種 USB BIOS PROFILE 大多綁定 BIOS 版本，所以長期來看不怎麼可取，雖然使用者也沒必要每版更新 BIOS。或許這就是技嘉為何要推出自家 ULTRA TUBRO MODE 的原因，直接把自家超頻預設做在 BIOS 內，讓使用者一鍵打開。

重點在於技嘉完全開放這些預設，不像 IPO 那樣綁定特定板子，某程度上也綁定 BIOS 版本。

BIOS 頁面

技嘉於 2025 年 7 月首度釋出支援 ULTRA TURBO MODE 的 BETA BIOS，內含三組設定。

• LV1：INTEL 200S BOOST
• LV2：TURBO MODE
• LV3：EXTREME MODE

技嘉似乎把 INTEL 的 200S BOOST 整合在 ULTRA TURBO MODE，也同時保留 INTEL 的 200S BOOST，LV2 與 LV3 則是技嘉自己的東西了。INTEL 200S BOOST 與 LV1：INTEL 200S BOOST 就算呈現的效果一致，例如 NGU D2D 都是 32X，背後操作可能大不同。INTEL 為 200S BOOST 提供保固，技嘉 ULTRA TURBO MODE 顯然是老掉牙的 MAY VOID ANY PRODUCT WARRANTIES 了。

BIOS 限制

值得一提的是無論選取 INTEL 200S BOOST 還是 ULTRA TUBRO MODE LV1，技嘉會自動把其他相關 BIOS 選項鎖起來，不讓使用者自行修改。以記憶體為例，此時只能改一下時序了，頻率跟相關電壓是動不了。

LV2 LV3 則沒有這個限制。使用者可在技嘉 ULTRA TUBRO MODE 之上再作修改，包括頻率、電壓、時序等等。這是由於 GIGABYTE PERDRIVE 設定所致。LV2 與 LV3 均沒有限制 GIGABYTE PERDRIVE，並自動切換至 UNLEASHED，基本上沒鎖任何 PERDRIVE 選項。反之 LV1 與 INTEL 200S BOOST 則自動鎖定 GIGABYTE PERDRIVE，只剩 INTEL DEFAULT PERFORMANCE 可用。這也導致一堆頻率、電壓選項無法修改。

各種設定值

筆者收集了各種 BIOS 預設的設定參數，整理如下。資料是在系統內以 HWINFO 等軟體抓取即時設定值。五個模式分別為：

• XMP (INTEL PERFORMANCE)
• INTEL 200S BOOST (INTEL PERFORMANCE)
• GIGABYTE ULTRA TURBO MODE LV1 - INTEL 200S BOOST (GIGABYTE UNLEASH)
• GIGABYTE ULTRA TURBO MODE LV2 - TURBO (GIGABYTE UNLEASH)
• GIGABYTE ULTRA TURBO MODE LV3 - EXTREME (GIGABYTE UNLEASH)

實際 CPU 頻率 / 功率目標 / 電流目標 / ACLL DCLL

以下先抓 HWINFO 的參數設定。

XMP 與 INTEL 200S BOOST 都未有改動 CPU POWER LIMIT / CPU ICCMAX / CPU PCORE / CPU ECORE / CPU RING / ACLL DCLL，這些東西均依照 INTEL DEFAULT PERFORMANCE 的設定。由於 GIGABYTE ULTRA TURBO MODE 的 LV1 整合 INTEL 200S BOOST，所以這模式也遵從 INTEL DEFAULT PERFORMANCE。

GIGABYTE ULTRA TURBO MODE LV2 和 LV3，便是 TURBO 與 EXTREME。這些用詞常見於技嘉 BIOS，例如 CPU LOADLINE CALIBRATION。當中 EXTREME 比 TURBO 更激進，同時也屬於最頂的水平。因為這兩個模式聯動 GIGABYTE PERDRIVE 的 UNLEASH，意味各種限制自動解開，所以 CPU POWER LIMIT / CPU ICCMAX / ACLL DCLL 均有變化。關於各種 CPU 頻率，例如 PCORE / ECORE / RING / NGU / D2D 等等，LV2 TURBO 及 LV3 EXTREME 均有超頻，頻率設定要比 INTEL DEFAULT 來得高。

技嘉 LV2 與 LV3 在 D2D 上的處理極為奇怪。LV2 D2D 才 2.8G 而 LV3 也只有 3.0G，遠低於 200S BOOST 的 3.2G 和 IPO 的 3.1G。NGU 方面 LV3 則達到 3.4G，遠高於 200S BOOST 的 3.2G 和 IPO 的 3.1G。

上面有一個東西怪怪的，那就是 XMP 之下的 NGU，竟然不是 INTEL 預設 26X，而是 32X。可能這是技嘉有意為之，背後把 AUTO NGU 聯動 XMP 啟動。當筆者回頭把 BIOS 重置，包括 CLEAR CMOS 再手動載入最佳化設定才儲存離開，甚至重新更新 BIOS，NGU 原來還是 32X 而非 26X，看來是中 BUG 了，拔 AC 線長按 POWER 2PIN 和 CLEAR CMOS 2PIN 也沒用。沒想到筆者避了那麼久，等到 INTEL MR3 (2025 / 7)，還是卡到早期的頻率 BUG。

筆者傾向認為這只是 BUG，因為技嘉沒動 VCCSA 和 VNNAON。

實際電壓和功耗 / 記憶體頻率和時序

運行 RUNMEMTESTPRO 約 30 秒，查看 HWINFO 當下資訊。

也許是筆者遇上 BUG，記憶體的頻率在各種模式下仍然只是 XMP 7600 的水平，未有如 IPO 般做到 8400 MT/s，更沒有技嘉 ULTRA TURBO MODE 那個 8800 MT/s。時序方面也沒有 IPO 那般 TREFI 131071 的水平，筆者甚至覺得 XMP 7600 的時序已經怪怪的。筆者也有嘗試手動開啟 HIGH BANDWIDTH 模式和 LOW LATENCY 模式，但未發現時序有變。

如果說技嘉 ULTRA TUBRO MODE 在 CPU 方面有驚喜有突破，那 DRAM 方面則令人失望。或許只是筆者手上的記憶體型號不相容於技嘉 ULTRA TURBO MODE。

HWINFO 各運行數據整理如下。

CORE ULTRA 200S 的電壓設計大改。DVLR 有點類似遠古的 FIVR，都是 VR 打進去 CPU 後再主動降壓，DVLR 也分拆了更多電路。以筆者認知來說 DVLR 的 INPUT 較低，頂多就 1.65V，比當年 FIVR 的標準 1.8V 低。轉化後進入 IA BLOCK 的電壓相對來說非常低，再沒有 13/14TH 那種隨便 1.4V 以上的情況，相信也跟 CORE ULTRA 200S 頻率不高有關。這些數據是在運行 RUNMEMTESTPRO 時收集，CPU 壓力很小。

其他

技嘉 DDR5 XMP BOOSTER 自 Z690 DDR5 起引入，提供多組 XMP 預設。最新的預設集中，HYNIX 16X2 在 8400 止步，HYNIX 24X2 高開 9600，HYNIX 32GX2 最高支援 6800 而 48GX2 只有 6800 一組。這是說使用者在 CORE ULTRA 200S 平台上宣優先選擇 24X2，超頻空間更大。以上所指的 16X2 是單面八顆組成一根 16G 的那一種，不是雙面共十六顆的版本。

另外，原則上可再搭配 HIGH BANDWIDTH 和 LOW LATENCY 收緊時序。關於 DDR5 XMP BOOSTER 的運行方式，筆者認為技嘉是利用 XMP 3.0 的 USER PROFILE SLOT 臨時寫進記憶體 SPD，所以在 XMP BIOS 選項中有時候會突然冒出 XMP4 或 XMP5 作為 DDR5 XMP BOOSTER。

關於記憶體時序，在這塊板子上 TRRD_L 和 TWRWR_SG 無法拉得太緊，否則 AIDA64 WRITE 與 CORY 的效能異常，甚至不開機。網路上一些頂級 2DIMM 板子或可把 TRRD_L 壓至 12，TWRWR_SG 壓至 24，筆者當然也有照抄，結果浪費了半天時間不斷摸索。簡單來說， 這塊板子上把 TRRD_L 壓至 15，TWRWR_SG 壓至 58，就差不多了。

至於那些 4 4 4 4 4，放 AUTO 也可以，改為 4 更清晰，反正插 2 根不會生效。

總結

INTEL 在 2024 年 12 月開始搞 INTEL IPO (限定於中國)，之後大概在 2025 年 3 月推出全球版的 200S BOOST。既然是 INTEL 領軍，那些設定原則上是安全可用。在其他方面使用者還是要顧一下，例如散熱和 BIOS 版本。技嘉在 IPO 計劃中並沒有如微星和華碩般投入，沒想到原來還是留了一手，直接於 2025 年 6 月發佈自家 ULTRA TURBO MODE，上至 AORUS TACHYON / AORUS XTREME 下至 UD 都支援，更驅使這些超頻預設超然於 BIOS 版本。當然，首版公開的 BETA BIOS 有 BUG 也不意外，也許是筆者手上的硬體怪怪的。筆者也從沒摸索過 CORE ULTRA 200S 平台，這次僅有一兩天的時候偷玩一下，還被 TRRD_L 和 TWRWR_SG 害到！

技嘉 ULTRA TURBO MODE 在 CPU IA 上非常進取。PCORE ECORE RING 三大頻率都達到 IPO 水平，NGU 甚至超越 IPO 等級，只是 D2D 反比 IPO 低。BUG 以外，背後考量是什麼筆者也猜不透。關於 NGU D2D 到底要設多少，網路上吵瘋了。筆者一開始認為隨便 36X 輕輕鬆鬆，在看到技嘉設定 D2D 30X 後筆者也受影響了，穩定使用還是最重要。既然 D2D 設了 30X，NGU 都 30X 好了。反正之前 INTEL 工程師說了重點在於 NGU D2D DRAM 三者平衡，D2D NGU 沒明顯拖後腿就好。

展望

回到主題，技嘉 ULTRA TURBO MODE 和 INTEL 200S BOOST 這兩個模式筆者畢竟沒真正使用過，只玩了不到一天，所以不宜評價太多。不過，筆者認為既然技嘉讓出 ULTRA TURBO MODE 的 LV1 給 INTEL 200S BOOST，不如解掉禁止手動設置其他 BIOS 選項的限制。不然使用者選用 INTEL 200S BOOST 好像更合理，因為必然在 INTEL 原廠保固範疇以內。技嘉為 ULTRA TURBO MODE 的 LV1 給出的提示反映這就是 INTEL 原廠的 200S BOOST。

筆者也希望技嘉在 ULTRA TURBO MODE 考慮切割 NGU D2D 以外的 CPU 超頻，把 PCORE ECORE RING 三者甚至是 PL1 PL2 ICCMAX 維持原狀，只操作 NGU D2D 還有 DRAM 頻率和時序。筆者在摸時序的時候一次動太多組，結果花了很長時候才找到是 TRRD_L 和 TWRWR_SG 在搞。這跟 AM5 PBO 預設有點像，各組溫度目標各種預設，越細越好。

以穩定性為前題，協助使用者驗證系統穩定，更值得推崇。

後記 1

由於板子跟 CPU 還有記憶體都不是筆者的，所以不敢大超特超了，也怕後續不穩不斷被朋友徵召。反正朋友兩個 4K 顯示器，CORE ULTRA 200S 來玩 4K 遊戲相信差不了多少。為了尊敬 RTX 5090，記憶體電壓筆者不敢動，TREFI 也不敢設 65535。受技嘉影響，最終 D2D NGU 筆者設 3.0G 就好，怕死。DDR5-8000，CORE ULTRA 200S INTEL 指定的 SWEETPOT，怎麼也要玩一下。因為 200S BOOST 和 ULTRA TURBO LV1 不允許提高記憶體頻率和電壓 (SA、VDDQ、VDD2)，所以只好手動來。

VCCSA 跟 VNNAON 影響 D2D NGU 和 DRAM，多給一下下應該還好。INTERNAL NGU 技嘉預設 1.05V，然後筆者在網路上看到不少人說 0.9 也夠了，所以放 AUTO 應該沒差筆者只是忘記改回 AUTO。技嘉 BIOS 的 CPU VDDQ 便是 HWINFO 那個 VccDDQ，記憶體超頻時也可以調一下。

熟悉的技嘉 SUPER IO 還是一如既往讀不出太多電壓，要是想好好體驗技嘉 Z890 平台，選一塊有 DEBUG CODE 且含 ITE EC (IT87952) 的板子能多看到一些電壓，超頻時摸索方向也不會亂起來。

關於記憶體頻率，其實不必追求 >8000。7200 7400 7600 7800 都可以，壓一下時序就好。只要是 HYNIX 2GB A DIE / 3GB MDIE，選便宜的型號自行超上去更划算，散熱記得顧一下。最後，要是不需要用到 WIFI / BT，選 Z890 UD 會比 Z890 UD WIFI6E 好，筆者看不懂技嘉 UD 跟 UD WIFI6E 這一刀在幹嘛。

後記 2

筆者換上另一組 GSKILL DDR5，F5-8000J4048F24G。全預設下 NGU 還是 32X，所以 XMP 的 AIDA64 LATENCY 很好看。這次 HIGH BANDWIDTH LOW LATENCY 有生效了，雖然沒動太多時序。

8400C42 的 BIOS 設定紀錄

2026 年追加補充的紀錄資料。

新世代的主機板接連推出，但每個 ITX 愛好者心目中總是有會有一款朝思暮想的主機板，那麼 Z890 平台上有什麼好選擇呢？ROG 聽到大家的願望，帶來了 ROG STRIX Z890-I GAMING WIFI 這款小尺寸頂規主機板！這次除了升級至 Z890 晶片組，還針對散熱部分做了相當程度的加強，獨家的音效特色 ROG STRIX HIVE 也有不小的進化，使其更加全能。究竟這麼小小的一張主機板有何魅力，能引起 Intel 平台的小主機玩家關注，就跟著小編一起深入探索吧！

ROG STRIX Z890-I GAMING WIFI 包裝配件

ROG 系列包裝最具特色的設計風格，就是要有那充滿信仰的 ROG 無懼之眼，還有滿滿的紅黑元素以及電馭文搭配，正面可以看到主機板跟 ROG STRIX HIVE II 控制器外觀彩圖。下方印著 AI READY、Wi-Fi 7、DOLBY ATMOS、PCIe5.0 及 Intel Z890 晶片組等重點。

包裝背面標示支援的 CPU 系列、記憶體規格、M.2 插槽支援尺寸與速度，旁邊還有主機板 I/O 說明，右上角列出 4 大硬體特色，有 ROG STRIX HIVE II & FPS Card、M.2 Q-RELEASE Duo 及 Fan Bracket、主機板背板以及 10+2+1+1 供電設計，是不是覺得有些名詞不太熟悉呢？別急我們接著看~

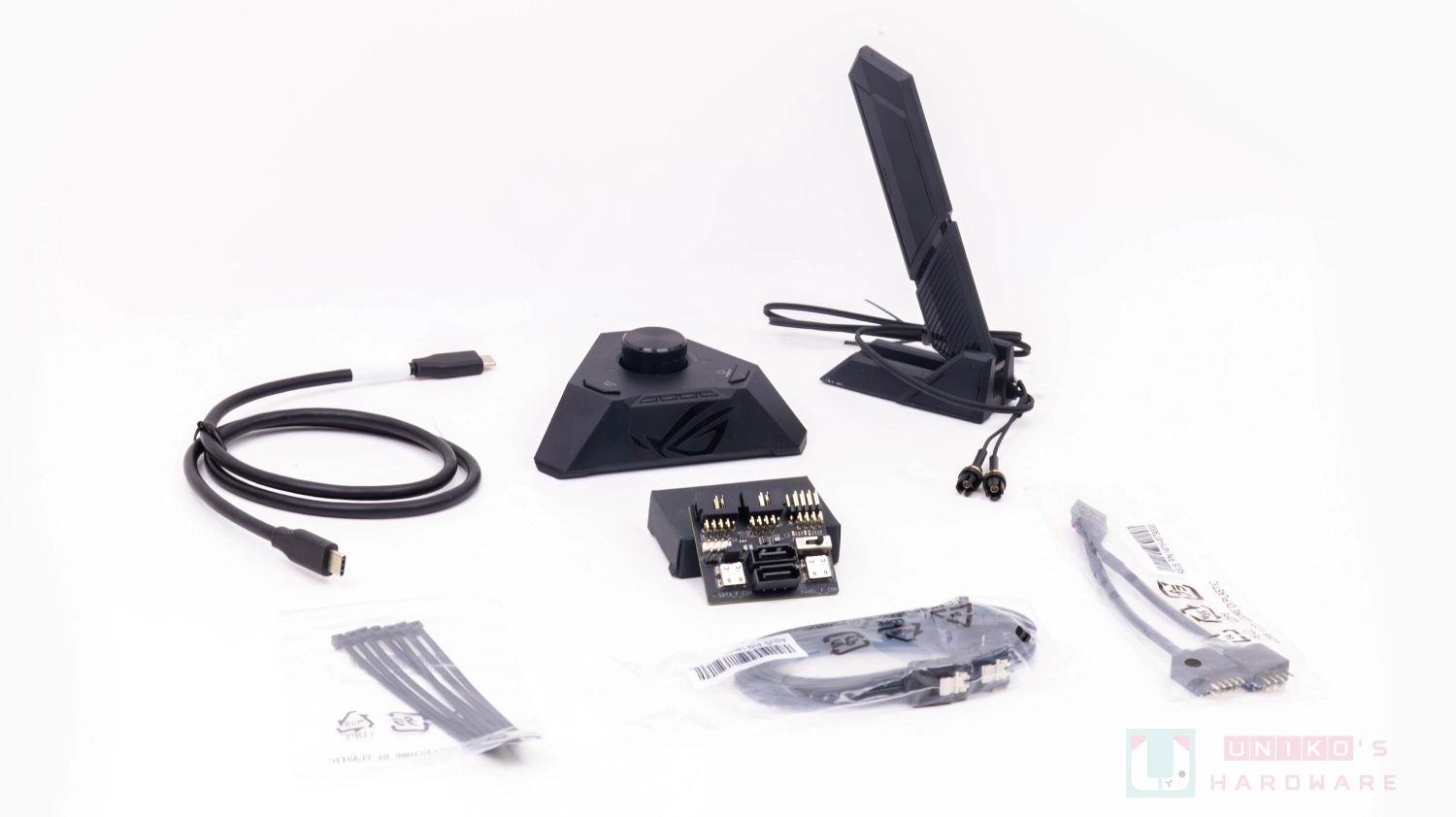

內部配件相當豐富，剛打開時可能要猜一下這是什麼功能，不過稍微摸索後就能分辨，這也是一種開箱的小樂趣吧！裡面有 2 根 SATA 線、ROG STRIX HIVE II 本體跟專用 Type-C 線材 (需連接指定的 USB Type-C 埠)，以及 Wi-Fi 7 磁吸天線、FPS Card，此外還有 F_PANEL 延長線，主要用來延長開機與重開機功能，讓玩家組裝更輕鬆。

本體外觀

ROG STRIX Z890-I GAMING WIFI 雖然體積嬌小，卻蘊含著不比一般 M-ATX 主機板弱的設計，光是在散熱方面就下了不少工夫，可以看到大片堆疊式散熱裝甲，同時盡可能保留安裝空間，讓 CPU 散熱器選擇更具彈性。從正面觀看 I/O 一體式擋板，能發現散熱孔設計在 ROG 字樣中的 O 內，營造了像是殘影般的感覺，十分有趣。

背面則是配置了一塊 L 型強化背板，以及大大的現代迷彩風格 ROG 無懼之眼，上面還印有＂FOR THOSE WHO DARE＂字樣，意思是「獻給勇於挑戰之人」。

I/O 一體式擋板做了多處散熱開孔，內部還加裝散熱風扇，有助於提升散熱效能，加速進氣與排出廢熱。

下方 M.2 堆疊式散熱器從側面看有種壯觀感，旁邊還有一片有著 ROG 無懼之眼造型並可以安裝 3 或 4 cm 散熱風扇的支架 (可旋轉)，玩家要是擔心 SSD 或 DRAM 散熱不夠力，還能透過加裝風扇強化散熱。

Intel LGA 1851 CPU Socket

ROG STRIX Z890-I GAMING WIFI 主機板支援 Intel Core Ultra 200S 處理器，CPU 腳座為 LGA 1851 ，散熱器安裝孔位支援 LGA 1700 散熱器，使玩家在挑選上更為靈活。

CPU 電源輸入設置在主機板左上角，採用灰色 CPU EPS 8PIN 接頭方便玩家辨識。

DDR5

ROG STRIX Z890-I GAMING WIFI 配備 2DIMM 記憶體插槽，支援雙通道配置，最大支援 96 GB 容量 (2 x 48 GB) 並相容 9200+ MT/s 的超頻記憶體。記憶體插槽採用單邊卡扣設計，從上方扣住，在安裝時需注意是否確實裝好。轉到主機板背面來看，肉眼就能見到精細的表層走線。

Z890 2F CARD

雖然 M.2 散熱器採堆疊式散熱設計，不過華碩也考量到玩家使用的便利性，如果只用到一條 SSD，不用動到螺絲，只需像餅乾盒那樣由下往上打開散熱器就能安裝。若想要裝 2 條，必須先把手轉螺絲和風扇支架卸下，最後將 M.2 散熱器左側的螺絲鬆開，才可以取下並完全打開。

拆下散熱器後即可看到命名為 Z890 2F CARD 的擴充卡，像是給主機板加蓋了 2 樓一樣。從側邊還能見到安裝在 I/O 檔板內的散熱風扇，大小是 30 x 30 x 7 mm、功率 2.4W。

其他設計

主機板 24PIN 電源輸入採空心針設計，4 組 PWM 4PIN 風扇針腳，其中 3 組位於記憶體插槽上方，分別為灰色插座 CPU FAN、AIO PUMP、CHA_FAN，還有一組則是移到了下方位置。

透過 FSP Card ，上面具備提供前面板 2 個 USB 2.0 及 2 個 SATA 介面、F_PANEL 針腳，同時還有對於超頻玩家來說很重要的 CLRTC 2PIN 插座，用於重設 BIOS 使用。如果不想用這張小卡，主機板上還是有開機用的 2PIN 針腳，但如果是以超頻為主的玩家，還是建議插上它比較方便。

在 M.2 散熱片上，可以看到第四組 PWM 4PIN 風扇針腳及 5V4PIN ARGB 針腳，特別將第四組 PWM 4PIN 放在這個位置，就是讓玩家可以方便安裝 M.2 散熱馬甲上的風扇支架，這樣就不用煩惱線材不夠長的問題囉~

這次也搭配了華碩 PCIE Q-RELEASE SLIM 功能，讓玩家更方便取下 PCI-E 裝置，對 ITX 使用者來說非常實用。小編想到以前若要取下 ITX 機殼內的顯示卡，那可是件大工程，現在有了 PCIE Q-RELEASE SLIM 其實輕鬆不少！

ROG STRIX HIVE II

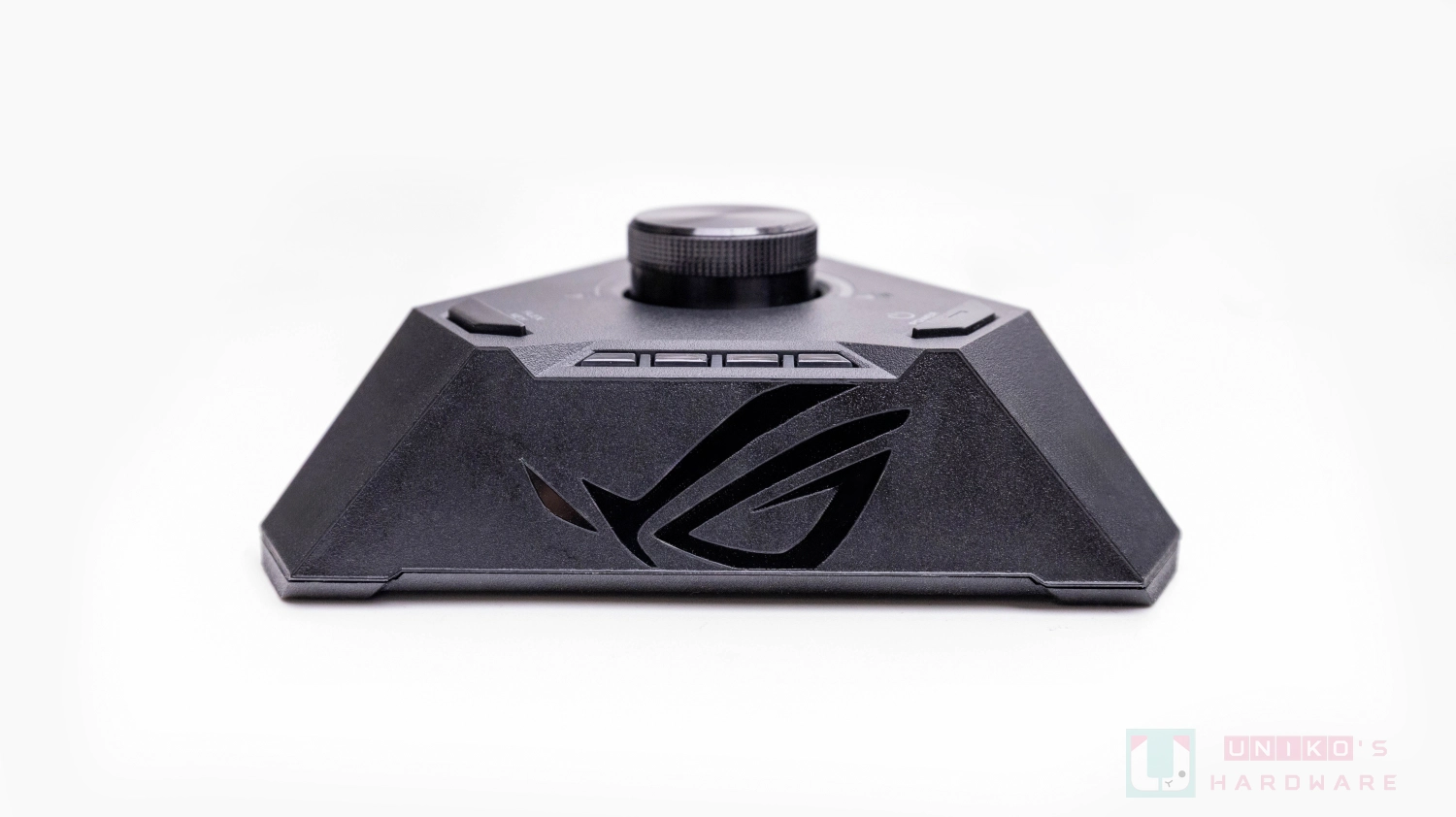

ROG STRIX HIVE II 本次承擔了相當重要的職務，相比以前只做為外部擴充的存在，這次除了有耳機 / 麥克風二合一 3.5 mm 音訊輸出入孔與主機板連結用 Type-C 孔，另一面有 USB Type-A、USB Type-C 各一組，上面有開機鍵、音量控制旋鈕與 FLEXKEY BIOS 自定義按鍵，此外還有方便玩家除錯的 Q-LED 指示燈，可惜沒有把 CLEAR CMOS 功能放上來，這對超頻玩家來說非常需要呀~

底座具備磁吸功能，玩家可以依照喜歡的位置擺放，如果桌子有鐵的部分可嘗試吸附上去。

I/O

一體式 I/O 檔板表面像是磨砂風格，主要以黑色呈現，並有兩處開孔作為小風扇出風口，這次 I/O 實體按鍵只剩下 BIOS FLASHBACK 功能鍵並取消了音源介面，玩家如果有需求必須依靠 ROG STRIX HIVE II 做使用，但它只具備立體聲道，沒有多聲道功能，如果對音效方面比較講究的話，建議另外準備音效卡。

WiFi 7 天線插槽採用 Q-Antenna 快拆設計，可以很直覺的插上或取下，相比以前要一直轉轉轉，這樣的安裝方法顯然快速不少。

• 1 組 HDMI 2.1 4K60Hz。
• 3 組 10 Gbps USB Type-A。
• 1 組 5 Gbps USB Type-A。
• 2 組 Thunderbolt 4。
• 1 組 ROG STRIX HIVE II 專用 USB Type-C 連接孔。
• 1 個 BIOS FLASHBACK 實體按鍵。
• 2 組 USB 2.0 Type-A。
• 1 組 2.5Gb RJ45 有線網路連接埠。
• 1 組 Wi-Fi 7 天線 Q-ANTENNA 快裝接頭。

上機測試

小編使用手邊有的零件組成測試平台，使用到的硬體如下：

記憶體測試

這次選用 Intel Core Ultra 7 265K 與 KLEVV CRAS V RGB ROG CERTIFIED DDR5 7200 CL34 進行簡易測試，簡單操作就能獲得大大的超頻樂趣~

小編直接將頻率拉高至 8200，時序調整為 36-48-128、電壓 1.45v，並透過 AIDA64 進行記憶體快取測試，可以看到讀取速度來到 126.04 GB/s、寫入 106.93 GB/s、複製 109.60 GB/s、延遲 72.2 ns。拜 2DIMM 記憶體插槽所賜，讓記憶體超頻更輕鬆一些，稍微調整就能有從 7200 超到 8200，開心開心！

Cinebench R23 的測試結果顯示，多核心獲得 32832 pts、單核心則是 2152 pts，Core Ultra 7 265K 內蘊藏的 20 核心發揮了極大了作用。

PassMark PerformanceTest 測試，整體分數為 14775 ，超越全球 98% 配置。

BIOS 介面

一進入 BIOS 就會先看到 EZ MODE 簡易模式，EZ MODE 可以進行開啟記憶體 XMP 設定，和簡單的 EZ SYSTEM TUNING 調整功能。

按下 F7 能切換至 ADVANCED MODE 進階模式，這樣就可以調整更多細項，像是 CPU、RAM 電壓及頻率等細項，還能夠進入 Q-Fan Control 頁面進行風扇轉速調整，依照玩家硬體在什麼溫度時給予多少轉速，讓玩家們更精確的掌控電腦溫度表現。

此外還有對於超頻玩家很重要的功能，就是 BIOS Rollback 功能，常常超頻的玩家會時常更新 BIOS 版本，但如果碰到了不喜歡的版本怎麼辦？當然透過 BIOS Rollback 功能來降回之前的版本，這樣玩家們就不用擔心該不該衝新版本，反正不喜歡再退回來。

總結

ROG STRIX Z890-I GAMING WIFI 有著頂規用料、高擴充性及 DIY 友善設計，像是 10 層 PCB、10+2+1+1 供電模組、ROG STRIX HIVE II、PCIE Q-RELEASE SLIM 等，還具備強大散熱設計，對於 ITX 主機板而言可說是堆料滿滿。

此外，記憶體效能表現同樣可圈可點，像小編才稍微調整一下，就將 7200 MT/s 的記憶體超至 8200 MT/s ，如果是進階的超頻玩家，相信可以在這張板子上獲得良好的超頻體驗。

目前實體通路售價 NT$ 13,990，如果你是一位 Mini-ITX 小主機的愛好者，且需要一定等級的硬體效能跟擴充性，那麼這張板子或許能滿足你的需求。

ROG STRIX B850-I GAMING WIFI

延伸閱讀

ROG STRIX Z890-A GAMING WIFI 主機板開箱評測

ROG MAXIMUS Z890 HERO 主機板深度拆解評測

ASUS TUF GAMING Z890-PRO WIFI 主機板開箱評測

ROG CROSSHAIR X870E HERO 主機板深度拆解評測

ROG STRIX X870-A GAMING WIFI 主機板深度拆解評測

ROG STRIX X870-I GAMING WIFI 主機板深度拆解評測

TUF GAMING B860M-PLUS WIFI 主機板開箱評測

ROG STRIX B850-A GAMING WIFI 主機板開箱評測

ROG STRIX B850-I GAMING WIFI 主機板深度拆解評測

針對 Intel 現在 Core Ultra 200S 桌上型處理器，MSI 旗下以高性價比聞名的 MAG 系列，對此推出 MAG Z890 TOMAHAWK WIFI 主機板，主打萬元級別輕鬆坐擁 Wi-Fi 7、PCIe 5.0、5GbE LAN 等高階規格，供電方面同樣不馬虎，具備 16+1+1+1 Duet Rail 電源解決方案。憑藉著全面設計，這柄 MSI 戰斧也殺入 AI PC 市場，為遊戲玩家帶來實惠且完善的主機板選擇。

MAG Z890 TOMAHAWK WIFI 包裝配件

外盒包裝有著 MAG 系列簡約配色，正面標示支援 Intel Killer 5G 和 Wi-Fi 7 高速網路傳輸，支援 Intel Core Ultra 200S 並採用 Z890 晶片。

背面則是放上主機板彩圖，且標明整體的重點設計。

內容物有使用說明、個性貼紙、安裝指南和 SATA 6Gbps 傳輸線、EZ M.2 Clip ll 套筒工具、EZ 前面板快速連接線、2 x M.2 Clip ll 螺絲外，另外也有 EZ Conn 一對三線材，可用於連接 ARGB 燈、系統風扇和 USB 裝置。

Wi-Fi 7 外接的無線天線模組也在其中。

本體外觀

MAG Z890 TOMAHAWK WIFI 為 ATX 尺寸主機板，內部使用 6 層伺服器級 PCB 搭配 2oz 厚度銅設計，外觀上維持系列以往的濃厚軍事風格，因此沒有過多花俏的視覺點綴，甚至也沒有 RGB 燈效區塊布局，取而代之的是採醒目黃綠配色標記，方便玩家一眼辨識。

I/O 一體式延伸遮罩部分標有 MSI 和 MSI ARSENAL GAMING 字樣，呼應整體軍事風格。

處理器部分支援的自然是 LGA1851 腳位的 Core Ultra 系列 2 處理器。

周圍有著 16 (VCPU) +1 (SA) +1 (GT) +1 (VNNAON) 相 90A SPS 供電配置，並採 L 型加大散熱片加上 7W/mK MOSFET 散熱墊與 choke 電感散熱墊輔助。

CPU 8+8pin 供電位置移到記憶體插槽上方，走線部分要注意。

至於原先常見的 CPU 供電位置則是改放 SYS_FAN2 機殼風扇 PWM 針腳。

搭載四組 DDR5 UDIMM 插槽，最高支援 256GB 容量，可在超頻下達到最高 9200+ MT/s 速率，也支援 Intel XMP 3.0 技術，讓玩家可以快速發揮手上的超頻記憶體效能。

插槽周圍針腳布局包含 CPU_FAN1、PUMP_SYS1 和 SYS_FAN1，同樣具備快速除錯用的 EZ Debug LED 指示燈。

下方有 EZ 數位除錯燈，方便快速辨識主機狀態。

至於下方則是包含主機板 24pin 供電、EZ Conn 連接頭 (JAF_2) 和前置的 USB 5Gbps 連接埠 (JUSB3)。

主機板下半部可見總計三組 PCIe x16 長度的插槽，而各個 M.2 SSD 插槽皆配有專屬 FROZR DESIGN 散熱片。

Z890 晶片保護蓋表面同樣以鮮豔的黃色標示 MAG LOGO，另外也有 MSI ARSENAL GAMING 再次強調軍事風。

先從來自 CPU 通道的 M.2_1 SSD 插槽看起，上層有一塊標示 TOMAHAWK 戰斧字樣的獨立散熱片。

尾端搭載 EZ M.2 Clip 設計，輕鬆推動閂鎖即可卸除散熱片。

其內部上下層都有獨立散熱墊支援，走的是 PCIe 5.0 x4 模式，另外也有 EZ DIY 設計的 M.2 安裝設計方便快速拆裝。

緊接著是同樣來自 CPU 的主 PCI_E1 插槽部分，配備第二代鋼鐵裝甲 LIGHTNING GEN 5 PCI-E，走的是 PCIe 5.0 x16 模式。

設計上可藉由位於晶片保護蓋上方的 EZ PCIE 拆卸設計專屬按鈕，方便使用者拆裝大型顯示卡。

緊接著是同樣來自 CPU 通道、但走 PCIe 4.0 x4 模式的 M.2_2 插槽，外觀上也具備專屬的 SSD 散熱墊，但拆裝時須依靠兩側十字螺絲。

內部提供上層散熱墊輔助，值得一提的地方在於 M.2_2 也是唯一支援 Type 22110 尺寸的插槽，其餘皆是 Type 2280。

再下去有 PCI_E2 和 PCI_E3 兩組插槽，運作於 PCIe 4.0 x4 模式，兩者皆來自晶片組通道。而下方的一體式大型 SSD 散熱片則是涵蓋了最後 M.2_3 和 M.2_4 兩組來自晶片組通道的 SSD 插槽，拆裝時一樣是藉由尾端的 EZ M.2 CLIP 設計取下。

兩者都支援 Type 2280 尺寸，其中右側的 M.2_4 還支援 SATA 模式。

最後在最下方針腳配置部分，除了有前面板 JFP1 針腳外，另有兩組 ARGB 針腳 (JARGB_V2_3、JARGB_V2_2)。

此處機殼風扇針腳共計三組、另有兩組 USB 2.0 9pin 針腳 (JUSB1、JUSB2)。

值得一提的是它還搭載獨立一組 PCIe 8pin 供電，用於提供 PCIE 拓源架構設計。JTBT5_1 為 Thunderbolt 5 前置支援，最後則是 JARGB_V2_1 ARGB 針腳和 JAUD1 音訊針腳。

另外，晶片保護蓋側邊部分提供 USB 20Gbps Type-C 前置 I/O 埠口一組。

另外還有 4 組 SATA 6Gbps 連接埠給使用者用來擴充儲存空間。

後置 I/O 方面，除了給內顯使用的 HDMI 2.1 (最高 4K@120Hz) 外，另有兩組 Thunderbolt 4 和一組 USB 10Gbps Type-C 連接埠，Type-A 部分則是三組紅色的 10Gbps 加上四組藍色的 5Gbps 供連接各種 USB 裝置。其他還包含 Flash BIOS 和 Clear CMOS 的專屬獨立按鈕布局。網路傳輸具備 Intel Killer 5GbE LAN 加上 Wi-Fi 7 解決方案，規格上給的誠意十足。

上機測試

簡單針對 MSI MAG Z890 TOMAHAWK WIFI 主機板做處理器效能測試，搭配的測試平台規格如下：

首先在 CPU-Z 資訊中可確認處理器型號為 Intel Core Ultra 9 285K 處理器，記憶體使用 Intel XMP 3.0 後提升到 DDR5-7200，開機 BIOS 設定為主機板預設的 Intel Default Settings。

CPU-Z Bench 中測得的結果為單執行緒 899、多執行緒 18832.5。

而在 Cinebench 測試裡，Cinebench 2024 中多核為 2426 分、單核則是 144 分；至於 Cinebench R23 版本裡，多核與單核表現則分別是 42931分和 2334 分。

AIDA64 Extreme 記憶體測試裡，讀寫複製速度分別為 106.17 GB/s、91365 MB/s 和 98191 MB/s，延遲則是 140.5 ns。

總結

作為定位在入門等級的 MAG 產品線，MSI MAG Z890 TOMAHAWK WIFI 承襲系列理念，沒有花俏噱頭，無論是外觀上的樸實軍事風格，抑或是規格層面，在在顯示其穩重且實用的設計取向。

既然是配備高階晶片組的板子，MSI 在萬元級距給出包含 5GbE LAN 和 Wi-Fi 7 網路連線方案，加上 Gen 5 SSD 和 PCIe 5.0 擴充，I/O 則提供雙 Thunderbolt 4 連接埠、20 Gbps / 27W PD 前置 Type-C，同時又擁有 16+1+1+1 相供電配置，兼顧了性價比跟全面性。

目前這張主機板實體通路建議售價為 NT$ 9,990，相當適合有一定的預算考量，又不想對效能妥協的玩家、創作者及專業工作者。

MSI MAG Z890 TOMAHAWK WIFI

延伸閱讀

白色龍魂風潮再起！MSI MPG Z890 EDGE TI WIFI 主機板開箱評測

MSI MEG Z890 ACE 主機板深度拆解評測

MSI MEG Z890 ACE 和 Ultra 9 285K 實際效能評測

MSI MPG X870E CARBON WIFI 主機板深度拆解評測

擴充性強大！MSI MAG X870E TOMAHAWK WIFI 主機板深度拆解評測

MSI MAG B860 TOMAHAWK WIFI 主機板開箱評測

MSI MPG B850 EDGE TI WIFI 主機板開箱評測

裝機好幫手！MSI MAG B850M MORTAR WIFI 主機板深度拆解評測

針對 Intel Core Ultra 系列 2 處理器推出的 Intel 800 系列主機板，MSI 為其 Z890 產品線中推出 MPG Z890 EDGE TI WIFI 主機板，維持先前 EDGE 系列打出的基礎，全銀白設計主攻喜好白色系的玩家。此外，既然不是面對入門市場，當然配置方面同樣展現出誠意，給出 16+1+1+1 相數位供電、8 層伺服器等級 PCB、WiFi 7 與 5Gb LAN 等規格，滿足對主機效能有一定程度要求的高階遊戲玩家、專業創作者。

MSI MPG Z890 EDGE TI WIFI 包裝配件

作為自家 Z890 系列中的中階選擇，MPG Z890 EDGE TI WIFI 擁有的規格並不馬虎，除了精緻的銀白系列傳承外觀外，且具備 Killer Wi-Fi 7 無線網路、Thunderbolt 4、PCIe 5.0 和 PCIe 拓源架構等功能，其他還包含像是一鍵超頻、UI / UX 最佳化 BIOS 設計，是從裡到外都有提升的世代升級。

包裝在盒面用上了些許淺藍色調，呼應 Intel 藍色陣營風格，除了主機板本體彩圖外，額外標明 Intel Killer 5G、Wi-Fi 7、Core Ultra Series 2、Z890 晶片組、AI PC 等主要特點。

至於包裝後方則列出更多特色，如供電配置、頂級散熱設計、EZ DIY 組裝友善、LIGHTNING GEN 5、Thunderbolt 4 等。

除了基本的使用說明和歡迎字卡、個性貼紙外，其他像是 EZ M.2 Clip II 固定、M.2 螺絲、USB 驅動安裝碟、SATA 線材、EZ Conn 線材等皆一併附上。

另外在 Wi-Fi 天線部分有提供單獨的 EZ Wi-Fi Antenna，不需旋轉即可與主機板相連，安裝更便利。

本體外觀

本體為 ATX 規格尺寸 243.84 x 304.8 mm，以 8 層 NPG-170D 伺服器等級 PCB 材質打造，同時也用上 2oz 厚度銅，讓訊號傳輸無窒礙。

銀白色調視覺上相當優雅，在預先安裝的一體式 I/O 遮罩部分有 MSI 經典微星龍 LOGO，它同時是主機板 RGB 燈效位置所在，另外在晶片保護蓋和下半部的 M.2 散熱片上也有加上 MPG 字樣點綴並強化形象。

處理器本身支援的是 LGA1851 腳位的 Intel Core Ultra 系列 2 處理器，周圍有著 16 (Vcore) + 1 (SA) + 1 (GT) + 1 (VNNAON) DRPS 電源設計，即使搭配旗艦處理器一樣能應付。

傳統位於 CPU 插槽左上方的 ATX 8pin 供電位置改為 SYS_FAN2 風扇針腳。

它將 8pin 電源連接埠位置轉移到記憶體插槽上方，其右側則是黑色的 CPU_FAN1 和白色的 PUMP_SYS1，兩者在安裝整線時要預先注意。另外，PUMP_SYS1 下另有黑色的 SYS_FAN1 機殼風扇針腳。

提供四組 DDR5 UDIMM 插槽，容量最大可到 256GB，相容 Intel POR、JEDEC、Intel XMP 3.0 等標準，官方公佈的 QVL 相容清單已支援最高 9200 MT/s 的高速記憶體。

作為 EZ DIY 功能一環的 EZ 除錯燈和 EZ 數位除錯燈自然不會缺席，這對排除不開機狀況起到很大幫助。

旁邊則是主機板 24pin 供電、EZConn 針腳和前置 USB 5Gbps Type-A 連接埠。

下方側邊另有一支援 27W PD 快充的前置 USB-C 連接埠。

在晶片保護蓋側邊則有四組 SATA 6Gbps 連接埠可供擴充。

主機板下半部有著大面積的 M.2 散熱片，在主 M.2 散熱片和晶片保護蓋周圍使用鏡面設計點綴，讓整體視覺多了些變化。

在來自 CPU 通道的主 M.2_1 SSD M.2 Shield Frozr 散熱片上，標註著 EDGE、LIGHTNING GEN 5 M.2 字樣，代表其支援 PCIe 5.0 標準，最左側 PUSH AND LIFT 用於告知使用者按壓即可拆裝。

散熱片下方有專屬的上下層散熱墊輔助，同時在 SSD 安裝部分也有 EZ M.2 和 EZ M.2 Clip II 友善拆裝設計。該插槽走 PCIe 5.0 x4 模式運作、尺寸為 Type 2280。

至於下方 PCI_E1 插槽介面，周圍有金屬裝甲強化穩固性，運作於 PCIe 5.0 x16 模式，主要提供給顯示卡安裝，在右方記憶體插槽旁有延伸開關方便使用者一鍵卸除。

繼續往下是覆蓋四組 M.2 SSD 插槽的一體式散熱片，拆裝上藉由最左側的開關按壓後整片取下。

拆除後可發現四組 SSD 插槽在散熱片上都有提供專屬的上層散熱墊，使 SSD 熱量能順利傳導。

下方四組 M.2 SSD 插槽由上至下、由左至右分別是 M.2_2、M.2_3、M.2_4 和 M.2_5。其中，除了 M.2_2 也是來自 CPU 通道外，其餘皆為來自晶片組的通道，但四組 SSD 都是運作於 PCIe 4.0 x4 模式，不過 M.2_4 (即左下) 這組的尺寸有額外支援到 Type 22110。

最後在擴充介面部分另有 PCI_E2 和 PCI_E3 兩組 Gen 4 插槽，前者為 PCIe 4.0 x1、後者則是 PCIe 4.0 x4 模式。

最下排則是一系列包含前面板針腳、ARGB 燈效、風扇針腳、前置 9pin USB 2.0、AUDIO 等針腳位置。當中比較特別的是 PCIe 8pin 供電埠口，它主要用於提供獨家 PCIe 拓源架構設計，為顯示卡提供更穩定、更安全的專用電源。

後置 I/O 提供 Flash BIOS 和 Clear CMOS 的專屬按鈕，同時也針對 CPU 內顯提供 HDMI 2.1 (8K@60Hz) 輸出。另外還給出兩組 Thunderbolt 5 連接埠和一組 USB-C 10Gbps Type-C 連接埠。其餘 Type-A 連接埠則是 5Gbps 和 10Gbps 速率各四組，分別以藍色和紅色標示，最後則是有單一組 USB 2.0 作為簡單擴充，並作為 Flash BIOS 專用。

網路方面由 Intel Killer E5000B 5G LAN 和 Killer BE1750x Wi-Fi 7 無線網路卡扛下重任，支援藍牙 5.4 傳輸。

上機測試

以下簡單拿手邊零件進行處理器效能測試，搭配的測試平台規格如下：

從 CPU-Z 資訊中可確認處理器型號為 Intel Core Ultra 7 265K 處理器，記憶體使用 Intel XMP 3.0 後提升到 DDR5-7200，開機 BIOS 設定為主機板預設的 Intel Default Settings。

CPU-Z Bench 中測得的結果為單執行緒 865.5、多執行緒 15559.5。

而在 Cinebench 測試裡，Cinebench 2024 中多核為 2021 分、單核獲得 136 分；至於 Cinebench R23 版本裡，多核與單核表現則是 35010 分和 2210 分。

AIDA64 Extreme 記憶體測試成績如下，讀寫複製速度分別為 105.57 GB/s、91215 MB/s 和 96746 MB/s，延遲則是 86.2ns。

總結

MPG Z890 EDGE TI WIFI 主機板雖屬於 MSI 自家系列中的中階等級，但 CPU 供電設計上其實不弱，加上多項 EZ DIY 功能，不管是 M.2 SSD 還是主 PCIe 顯示卡安裝都能帶給 DIY 玩家友善的安裝特性，網路連線則是有 Intel Killer 5G LAN、Wi-Fi 7 等新世代網路技術對應，I/O 方面具備雙 Thunderbolt 5 和 27W PD 快充的前置 Type-C 連接埠，提供全方位功能對應和使用彈性。

現在市場上大多偏好選用 AMD 平台，不過 Intel 仍舊擁有自己的客群，因此板廠還是會繼續推出 Intel 平台的主機板，而且有競爭消費者才有更多選擇。目前此型號在通路上的建議售價為 NT$ 12,490，註冊後享有 5 年保固，其銀白外觀加上媲美高階主機板的配置，相當適合習慣用 Intel 處理器的白色主機愛好者，推薦給追求效能和擴充性的電競玩家、專業工作者跟影音創作者。

MSI MPG Z890 EDGE TI WIFI

延伸閱讀

MSI MEG Z890 ACE 主機板深度拆解評測

MSI MEG Z890 ACE 和 Ultra 9 285K 實際效能評測

MSI MPG X870E CARBON WIFI 主機板深度拆解評測

擴充性強大！MSI MAG X870E TOMAHAWK WIFI 主機板深度拆解評測

MSI MAG B860 TOMAHAWK WIFI 主機板開箱評測

MSI MPG B850 EDGE TI WIFI 主機板開箱評測

裝機好幫手！MSI MAG B850M MORTAR WIFI 主機板深度拆解評測

NZXT 新主機板這次改很大？

筆者猜測這兩塊 NZXT 新主機板，由 ASROCK NOVA 系列及 TAICHI LITE 系列改過來。選擇上 NZXT 分別提供黑色和白色，NOVA 與 TAICHI LITE 卻只有黑色版本。NOVA 是 ASROCK 近代的新系列，定位跟 TAICHI 差不多，而且深受社群認可。

把 X870E NOVA (來源) 放在一起，兩者的 PCB 佈局有一些明顯分別。例如 NZXT 把在晶片組右邊的 GEN3X2 M.2 插槽拿掉，也加入一些 NZXT 獨有的連接，以及把控制燈效的 MCU 由 NUVOTON 改為 NXP 晶片。

目測 ASROCK 把兩顆晶片組共 20 組 PCIe 通道做成三組 GEN4X4 M.2 以及 WIFI 7 和 5G LAN 後，剩下的 6 組 PCIe 通道分配為：

• 2 * SATA (原生) 佔用 X2
• 2 * SATA (ASM1061) 佔用 X1
• 1 * PCIe X1 SLOT 佔用 X1
• 1 * PCIe X16 SLOT 或 M2_5 (晶片組旁邊) 佔用 X2

NZXT 晶片組那 6 組 PCIe 通道的做法則似是：

• 4 * SATA (原生) 佔用 X4
• 1 * PCIe X16 SLOT 佔用 X2

筆者下載 NZXT N9 X870E 的 MANUAL 後便發現 NZXT 原來也有提供 BLOCK DIAGRAM，跟 ASROCK 一模一樣。只是原來筆者也猜錯了，NZXT 還是選擇利用 ASM1061 提供其中兩個 SATA，以及刻意拿掉 PCIe X1 插槽以換取更大空間予那三組 M.2 插槽 (似是支援 2580 規格)，散熱上也比較理想。至於 NZXT 那組 PCIE2 (PCIe X16 插槽)，應該只是 GEN3 而非 GEN4。規格表中是寫上 PCIe 3.0 ×16 slots (PCIEX16_2), support ×2 mode，BLOCK DIAGRAM 寫 PCIE2 是 GEN4X4 應該只是打錯字。

NZXT 主家軟體 CAM 是 NZXT 的主要賣點，可能這就是 NZXT 主機板改用 NXP MCU 的原因。 在主機板上更有一些 NZXT 自家插座，例如 NZXT 8PIN 和 NZXT 4PIN。前者整合 PWM FAN 跟 ARGB 5V，後者屬於 NZXT 的 ARGB 5V 3PIN 版本。NZXT 4PIN 之中新增了標準 5V ARGB 3PIN 所沒有的 DETECT 針腳。NZXT 8PIN 則是為了自家風扇 (F240 RGB CORE) 而設，也適合自家最新一代 AIO KRAKEN ELITE RGB 的冷排風扇使用。板廠中同類型做法還有微星的 JAF1 與 JAF2。

NZXT 也沒有放棄 INTEL 800 系列平台，而且改動甚大，更不像是任何一塊現有的 ASROCK Z890 型號。下圖加入 ASROCK X870E TAICHI LITE (來源) 當參考，很明顯 NZXT 把位於 PCIe GEN5 X16 插槽之下的 M.2 插槽佈局從一般的橫向改為上下，這是筆者前所未見的佈局。IO 那邊的佈局也有大改，難道這是 ASROCK 仍未推出的型號？

由此可見 NZXT 深度參與主機板設計，不只是單單貼牌改名字而已。在官網上 NZXT 也盡力提供最新 BIOS，緊跟 ASROCK 步伐。台灣目前已開賣這兩款 NZXT 主機板，你會考慮看看嗎？

TUF GAMING 上一世代令人印象猶深的應該就是 BTF 背插的款式，這次看到 TUF GAMING Z890-PRO WIFI 繼續延續方正造型的銀白裝甲外觀，不過特別的是換了白色 PCB，跟以往的深色形象差異更大，白色系裝機愛好者又多了一張主機板可以做選擇。

TUF GAMING Z890-PRO WIFI 整體規格配置略低於之前分享的 ROG STRIX Z890-A GAMING WIFI，但隨著這次 Z890 通道的升級，TUF GAMING Z890-PRO WIFI 也是其中受益者，升級了 CPU 直連的 PCIe 5.0 M.2 插槽，同時這張主板也具備全新世代的 Q-Design 設計，在組裝體驗上對新手更友好。

除此之外，I/O 部分依然給到 2 組 Thunderbolt 4 Type-C 連接埠，再加上 WiFi 7 無線網路與 2.5G 乙太網路，整體配置輕鬆滿足遊戲玩家和創作者需求，就讓我們一起來深入了解這張主機板吧！

TUF GAMING Z890-PRO WIFI 包裝配件

外盒對應主機板配色，換成白色顯得更活潑與顯眼，正面以大字體印著品牌、型號，底部則是以圖示代表產品特點。背面強調了板子的 4 大優勢：Thunderbolt 4、DIY 友善設計、AI 超頻以及 WiFi 7 & 2.5G 高速網路，中間還有細部規格和產品彩圖。

配件包中包含基本說明書、貼紙、天線等小配件，其中比較特別的是有一個塑膠飾板，這個白色飾板背後有卡扣，可以直接安裝在 VRM 散熱模組上，或是下方 M.2 散熱裝甲上，如果覺得原本的銀色裝甲外觀稍微單調，安裝這個飾板是個不錯的選擇。

本體外觀

首先來看主機板的外型，外觀設計用了接近全覆蓋面積的散熱裝甲，造型上明顯的立體線條營造出了冷冽硬朗的視覺效果，可能是因為筆者最近愛上玩歐洲卡車模擬，對這樣的造型很是喜歡，不過既然 PCB 都做成白色的了，如果 Ram 插槽、24-Pin 插槽等也可以換上白色或淺灰色，相信整體外觀會更加好看。

Intel LGA1851 CPU Socket

TUF GAMING Z890-PRO WIFI 主機板支援 Intel Core Ultra 200S 處理器，CPU 腳座部分為 LGA 1851，與先前開箱的 ROG STRIX Z890-A GAMING WIFI 同樣使用 RL-ILM CPU 扣具，在扣具下方有白色的墊片，減壓設計下就不用擔心 CPU IHS 變形問題。

散熱器安裝孔位部分沿用 LGA 1700 的設計，在散熱器選擇部分只要有支援 LGA 1700 的散熱器即可，挑選上選擇更多。

VRM 供電散熱

供電方面採 16+1+2+1 相數位供電，搭配了高穩定性的 TUF 5K 黑色金屬電容器，並具備 2 個 ProCool 8-Pin 供電插槽，確保電源輸入的可靠性。

內部用上了 DIGI+ EPU ASP2442GQW PWM 控制器，並搭配 16 相 VccCore + 1 相 VCCGT + 2 相 VCCSA 及 1 相 VNNAON 的供電設計，且都使用 Vishay SiC629 80A DrMOS 做搭配。

DDR5 記憶體

在記憶體部分有 4 個 DDR5 記憶體插槽，官方標示支援 9066+ MT/s 超頻，除此之外為了讓玩家可以獲得更好的記憶體性能，在 BIOS 中除了提供基本的增強型記憶體設定檔 III (AEMP III) 之外，針對超頻玩家也提供了獨家 DIMM Fit 功能，在你完成手動超頻後，可以讓這個功能來自動最佳化你的超頻參數，讓你超頻後記憶體可以順暢運作。

這張主機板在記憶體插槽上方可以看到兩個 CPU PWM 風扇針腳有橡膠套保護，裝機前要記得先拆掉，這設計真的讓筆者不知道是算優點還是缺點，在一旁則可以看到 Q-LED 指示燈及水泵 PWM 針腳。

Q-Release PCIe 插槽、M.2 插槽

在主板下半擴充插槽部分，先看到外觀散熱片設計，這次採用的是大面積銀色拉絲散熱片，這看似一體的散熱片其實是由兩片組成，透過造型隱藏接縫，上半部散熱片下方有一個 M.2 插槽，另外兩個 M.2 插槽在下半部，裝機後如果還要再擴充 M.2 SSD，下方兩個槽位的散熱片不會被顯示卡遮擋，如果懶得拆顯示卡一樣可以進行擴充。

TUF GAMING Z890-PRO WIFI 主機板給到 4 個 M.2 插槽。第一條 M.2_1 插槽為 CPU 直連的 PCIe 5.0 x4 M.2 插槽，這個插槽使用了具備 Q-Release 設計的快拆散熱片，按壓右邊側卡扣即可快速取下散熱片，而 SSD 固定同樣採用可快速拆裝的按壓卡扣，另外下方 3 個 M.2 插槽均為 PCIe 4.0 x4 M.2 插槽，其中 M.2_2 插槽為 CPU 直連，另外兩條則是由 PCH 提供，並有其中一條可以支援 SATA M.2，不過相信應該很少人有 SATA M.2 的安裝需求。

再來看到 PCIe 插槽，TUF GAMING Z890-PRO WIFI 主機板給到 1 個 PCIe 5.0 x16 SafeSlot 插槽、1 個 PCIe 4.0 x4 插槽 (x16 長度)、1 個 PCIe 4.0 x4 插槽及 2 個 PCIe 4.0 x1 插槽，上方白色帶裝甲的插槽為 CPU 通道給的 PCIe 5.0 x16 插槽，新的 SafeSlot 設計除了有金屬裝甲保護之外，還有全新的 Q-Release Slim 快拆設計，設計上拆擴充卡時不需要按按鈕，只需要從擋板一端拆出擴充卡即可。而這邊需要注意的是，如果拆卡過程中按下後方卡扣或是搖晃擴充卡，有機率造成金手指部分損壞，需要特別小心，建議在機殼平躺的狀態下進行拆裝。

I/O 連接埠

後 I/O 的部分這次給到 2 組 Thunderbolt 4 Type-C，由 Intel JHL9040R 及 Realtek RTS5439 提供。另外 6 個 10Gbps USB Type-A 連接埠則是由 Diodes PI3EQX1064 提供。

而板載 USB 擴充則是給到 1 個由 Genesys GL9905V 提供的 20Gbps Type-E 插座，支援 1 個 20Gbps USB Type-C 連接埠，並由 Realtek RTS5436I 提供 PD 3.0 供電支援，另外還有 1 個 USB 3.0 19-Pin 插座，支援 2 個 5Gbps USB 連接埠，以及 2 個 USB 2.0 9-Pin 插座，支援 4 個 USB 2.0 連接埠。

網路部分乙太網路使用的是 Intel I226-V (SRKTU) 2.5Gbps 控制器，無線網路採用 MediaTek MT7925B22M 無線網路晶片，支援 WiFi 7 並搭配了 Q-Antenna 快拆天線設計，可快速拔插的接頭安裝相當容易，不用像過往需要擰半天還裝不好。

音效部分使用了 Realtek ALC1220P 編解碼器及 3 顆 Nichicond 音訊電容。

其他晶片一覽

• Z890 晶片組
• nuvoTon NCT6701D 環控晶片
• IT66318FN HDMI2.0 retiming buffer
• ene KB1724QA 自動超頻控制晶片
• AURA 32UA0 微處理器
• BIOS 晶片 GigaDevice 25B256EYIG
• AI1315-B1 BIOS FLASHBACK 晶片

BIOS 與性能測試

TUF GAMING Z890-PRO WIFI 的 BIOS 介面還是 ASUS 家熟悉的畫面，首次進入會是簡單模式，對於那些不熟悉 BIOS 的使用者，基本會用到的參數設定如 XMP 跟啟動優先權都可以在這邊快速調整。

按下 F7 切換到進階模式後，即可針對所有細項進行設定，這次測試開啟了 ASUS Advanced OC Profile 及 XMP II，此時記憶體解鎖了 Kingston FURY Renegade RGB 8133MT/s CL40 的 XMP 設定。

接著透過 ASUS MultiCore Enhancement 調至 Enabled - Remove All Limits 來解放性能限制，最後將 P-Core 及 E-Core 時脈設定都設成 AI Optimized，不熟悉超頻也沒關係，讓華碩 AI 技術來幫你！

另外 BIOS 進階設定的 Tool 頁面中，可以找到像是更新 BIOS 的 EZ Flash 等功能，使用上算是相當便利。

我們以 Intel Core Ultra 9 285K 及 Kingston FURY Renegade RGB DDR5-6400 24GB*2 (OC 8133MT/s CL40) 記憶體進行測試，讓大家簡單感受一下 TUF GAMING Z890-PRO WIFI 能帶來的效能表現。

在 AIDA64 快取與記憶體測試中，讀取速度來到 111.95 GB/s、寫入速度來到 93.39 GB/s、複製速度來到 101.4 GB/s，延遲測出為 85.1 ns，其中除了延遲稍高一點點，速度方面表現可圈可點。

CINEBENCH R23 測試取得多核成績為 42627 分，單核成績為 2350 分，測試下來其實不輸一些中高階主機板。

結論

ASUS TUF GAMING Z890-PRO WIFI 這次的外觀設計上相比前幾代，風格極為符合 TUF GAMING 軍規的形象，筆者覺得更加洗鍊好看，銀色裝甲配白色 PCB，呈現的視覺效果相信很適合用於組裝白色系主機。

再來就是 Q-Release 快拆系統於主流的 TUF GAMING 系列上也都可以看見，包含 PCIe 插槽、M.2 插槽及天線等快速拆裝設計，不論是新手或資深玩家，在組裝上都能獲得便利的體驗。

擴充方面給到了 PCIe 5.0 x16 SafeSlot 及包含 1 個 PCIe 5.0 x4 M.2 插槽在內共 4 個 M.2 插槽，另外還有 2 組 Thunderbolt 4，只能說這擴充給的很足，但相對使得這張板價格卡在萬元大關，目前實體通路售價為 NT$ 10,990，如果剛好符合你的需求，是個可以考慮的選擇之一唷！

ASUS TUF GAMING Z890-PRO WIFI

延伸閱讀

ROG STRIX Z890-A GAMING WIFI 主機板開箱評測

ROG MAXIMUS Z890 HERO 主機板深度拆解評測

ROG CROSSHAIR X870E HERO 主機板深度拆解評測

ROG STRIX X870-A GAMING WIFI 主機板深度拆解評測

ROG STRIX X870-I GAMING WIFI 主機板深度拆解評測

TUF GAMING B860M-PLUS WIFI 主機板開箱評測

ROG STRIX B850-A GAMING WIFI 主機板開箱評測

ROG STRIX B850-I GAMING WIFI 主機板深度拆解評測

而這次華碩不負眾望，在新一代 ROG STRIX Z890-A GAMING WIFI 及 ROG STRIX X870-A GAMING WIFI 上，終於都換了白色 PCB，真的是讓全白主機愛好者狂喜，這篇文章就來讓我們一起看看新款 ROG STRIX Z890-A GAMING WIFI 主機板有哪些特點。

ROG STRIX Z890-A GAMING WIFI 包裝配件

Intel 在這次 Z890 主機板除了眾所皆知不支援 DDR4 記憶體之外，在 PCIe 通道上有明顯改動，首先 CPU 的 PCIe 5.0 通道從 16 通道提升至 20 通道，意味著 CPU 給的 PCIe 5.0 M.2 通道不用再從顯示卡通道分，而晶片組部分雖然維持 48 通道，但換成全 PCIe 4.0 通道，整體看來可以算是小有升級。

這次搭載 16+1+2+2 相供電，支援 Intel Core Ultra 200 系列處理器，並給到 1 個 PCIe 5.0 M.2 插槽及 4 個 PCIe 4.0 M.2 插槽，另外 Q-Design 加入更多新設計，讓不論新手老手都能獲得更好的組裝體驗。

配件部分 WiFi 天線依舊是放在主機板上方，而主機板下方則是有說明書、貼紙、ROG 飄帶鑰匙圈及配件包，這些小零件全部裝在一個夾鏈袋裡，玩家不會看到滿盒散亂的零件包。

本體外觀

主機板與前幾代外觀上最顯著的差別，莫過於換上的全白的 PCB，PCIe 插槽同樣改成白色，不過記憶體插槽與 24-Pin 插槽等面積較大的元件維持黑色有點可惜，或許之後可考慮先將黑色卡扣部分換色，這樣完成度還能再提高。

在裝甲部分 I/O 罩上使用了 Polymo 燈板，雖然只有單層燈效，但像素風格搭配動態燈效，給到了 Dot-Matrix 的視覺效果。金屬散熱片全部都以銀色做搭配，相較於 ROG STRIX X870-A GAMING WIFI，這張板子的簡約風格更具精緻感，也別有一番風味。

Intel LGA1851 CPU Socket

這次 Intel 在 Z890 主機板部分，推出新的 REDUCED LOAD (減壓) 設計 RL-ILM CPU 扣具，ROG STRIX Z890-A GAMING WIFI 就是使用這個新版扣具，與舊版的主要差異在於扣具跟主機板之間多了一層墊片，如此一來就不用太擔心 CPU IHS 變形問題。

而散熱器支援方面，由於沿用 LGA1700 腳位開孔，直接相容市面上現有的 LGA1700 散熱器，免去重新購買散熱器的困擾。

VRM 供電散熱

供電部分使用 16 相 90A VccCore + 1 相 90A VCCGT + 2 相 90A VCCSA +2 相 80A VNNAON 的供電設計，另外具備 2 個 ProCool II 8-Pin 供電插槽，接頭用灰色這點給予好評，希望下一代 24-Pin 插槽也可以換成灰色。

在 VccCore 供電使用 DiGi+ EPU ASP2432 PWM 控制器，搭配 Teamed 架構 16 相的 MPS MP87691 90A SPS DrMOS 晶片，另外有 1 個 MPS M2940C PWM 控制器負責 VCCGT、VCCSA 及 VNNAON 供電，搭配 3 個 MPS MP87691 90A SPS DrMOS 晶片、以及 2 個 MPS MP87681 80A SPS DrMOS 晶片。

DDR5 記憶體

主機板右上 4 個記憶體插槽，官方標示支援 8600+ MT/s 超頻，並提供 AEMP III (ASUS 增強型記憶體設定檔 III)、DIMM FLEX 等功能，讓玩家在記憶體超頻上，可以獲得更穩定的運作效果。

記憶體插槽上方可以看到三個 4-Pin 風扇插座，上方都用橡膠蓋保護，一旁還有 Q-LED 指示燈及電源開機鈕，不論是裸機測試或是在裝機過程中，這兩樣設計都能提供一定的便利性。

Q-Release PCIe 插槽、M.2 插槽

接著來到主機板下半部，ROG STRIX Z890-A GAMING WIFI 僅給到 2 個 PCIe x16 插槽。上方為獨立的 CPU 通道 PCIe 5.0 x16 插槽，除了有金屬裝甲保護外，這次直接用上全新的 Q-Release Slim 快拆設計，設計上不需再按按鈕，只要從擋板一端拆出顯示卡，就能輕鬆取下。筆者也實際試過安裝好從後方輕拉，顯示卡紋絲不動，只要螺絲有鎖好基本不用擔心 PCIe Slot Q-Release Slim 的可靠度。而下方為晶片組給的 PCIe 4.0 x4 插槽，雖然上方安裝顯示卡後基本看不太到，但做了全白的插槽還是給個好評。

對於創作者需要的儲存擴充上，M.2 插槽給到了 5 個，上方第一條 M.2 插槽為 CPU 直連的 PCIe 5.0 x4 M.2，這個插槽外觀雖然看起來只有自帶金屬散熱片，實則搭載了多個全新的 Q-Design 設計，散熱器採用 Q-Release 快拆，撥動右邊金屬把手即可快速取下散熱片，而 SSD 固定部分則是採用設計在底部金屬散熱片上的 Q-Slide 滑塊，輕輕鬆鬆就能安裝好 M.2 SSD。

下方另外 4 個 M.2 插槽為 PCIe 4.0 x4 M.2 插槽，其中 M.2_2 為 CPU 直連的插槽，剩下 3 個晶片組提供的 M.2 插槽，其中 M.2_5 插槽額外支援 SATA M.2。而這幾個 M.2 插槽雖然沒有 Q-Slide 快拆，仍有新的 Q-Latch 設計，相較於先前旋轉固定結構，新版僅需下壓 M.2 SSD 就能扣上，拆卸則是下壓卡扣尾端即可輕鬆拆卸。板子右側邊緣還有 4 個 SATA 插槽，供使用者連接 2.5 吋或 3.5 吋硬碟使用。

I/O 連接埠

在後 I/O 的部分給到 2 組由 Intel JHL9040R Retimer 晶片提供的 Thunderbolt 4 USB Type-C、6 個由 Diodes Incorporated PI3EQX1064 晶片提供的 10Gbps USB 連接埠，包含 5 個 Type-A 及 1 個 Type-C，其中由 ASMEDIA ASM1543 控制器提供的 Type-C 連接埠支援 30W PD 快充，另外還有 2 個 5Gbps USB Type-A 連接埠。

而板載則是具備 1 個由 Realtek RTS5464 提供的 20Gbps Type-E 插座、1 個由 Realtek RTS5411S 提供的 USB 3.0 19-Pin 插座支援 2 個 5Gbps USB 連接埠、以及 2 個 USB 2.0 9-Pin 插座支援 4 個 USB 2.0 連接埠。

乙太網路使用的是 Intel I226-V (SRKTU) 2.5Gbps 控制器，無線網路部分則是導入 Wi-Fi 7，使用 Intel 的 BE200NGW 無線網路晶片，並搭配了 Q-Antenna 的快拆天線設計，可快速拔插的接頭更加便於安裝。

音效部分使用了 Realtek ALC4080 codec 晶片搭配 Savitech SV3H712 放大器及 Nichicon Fine Gold 音訊電容。

其他晶片一覽

• Z890 晶片組。
• nuvoTon NCT6701D 環控晶片。
• SiTime SiT95901 超低功耗即時時鐘。
• GENESYS GL9930T PCI-E 3.0 x1 中繼器。
• AURA 32UA0 微處理器。
• BIOS 晶片 MXIC MX25L25673G。
• AI1315-B1 BIOS FLASHBACK 晶片。

總結

ROG Strix A 系列主機板在一代代進化之下，達到外觀性能同時兼具的等級，給予挑選主流級主機板的玩家，多了一款可靠選擇。當然這次除了全白外觀上的再進化之外，大全套的新版 Q-Release 系統，也讓這張主機板在組裝體驗上有感提升，更加方便的快拆設計，使新手或老手玩家都能在組裝過程獲得更好的體驗。

而 I/O 擴充的部分，Wi-Fi 7 無線網路直接給到位，且後方 3 個 Type-C 有 2 個是 Thunderbolt 4 連接埠，從擴充方面來看可以說是沒什麼好挑剔的。

萬元內買 Strix 的時代早已過去，這張板子目前實體通路售價要 NT$ 12,990，或許對主流玩家來說，規格似乎有點過剩，AYW 系列看似更有性價比，但多付出幾張小朋友，就能直上白色的 ROG Strix 系列，給自己未來許下更多的可能性，又有何不可呢！

ROG STRIX Z890-A GAMING WIFI

延伸閱讀

Intel Core Ultra 9 285K、Ultra 5 245K 處理器評測開箱

ROG STRIX Z790-A GAMING WIFI II 主機板開箱評測

ROG STRIX X870-A GAMING WIFI 主機板深度拆解評測

關於 INTEL Z890 主機板的事情，你想知道的都在這裡了!!

Z790 + DDR4 就是爽！ROG STRIX Z790-A GAMING WIFI D4 真好玩

ROG MAXIMUS Z890 HERO 主機板深度拆解評測

Z890 AORUS MASTER 主機板深度拆解評測

MSI MEG Z890 ACE 主機板深度拆解評測

BIOSTAR Z890 VALKYRIE 主機板深度拆解評測
